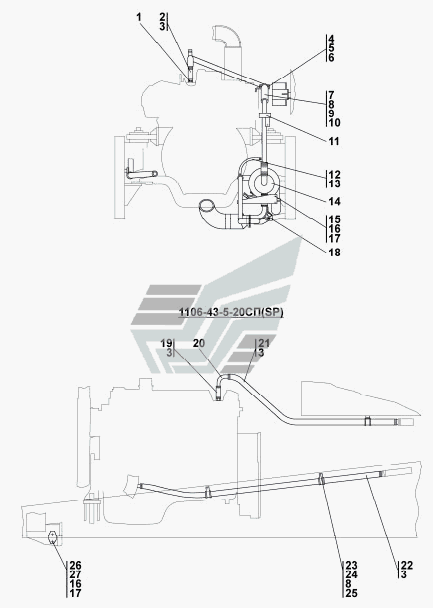

- СП Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
1106-43-5-20СП(SP)
Количество на модель
№
Название детали
Переходник
Заводской номер
2503-43-163
Количество на модель
-
№
1
Название детали
Рукав
Заводской номер
46 0721
Количество на модель
-
№
2
Название детали
Шланговый хомут DIN3017AS12- / W2
Заводской номер
DIN3017AS12-20/ 12C7-W2
Количество на модель
6
№
3
Название детали
Прижим
Заводской номер
2002-43-133
Количество на модель
-
№
4
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
-
№
5
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
-
№
6
Название детали
Кронштейн
Заводской номер
1106-43-85СП(SP)
Количество на модель
-
№
7
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
-
№
8
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
-
№
9
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
-
№
10
Название детали
Кронштейн
Заводской номер
1106-43-87СП(SP)
Количество на модель
-
№
11
Название детали
Рукав
Заводской номер
46 0401-03
Количество на модель
-
№
12
Название детали
Шланговый хомут DIN3017 AS12- / W2
Заводской номер
DIN3017 AS12-22/ 9C7-W2
Количество на модель
№
13
Название детали
Агрегат насосный ПЖД 30Л-1015200
Заводской номер
ПЖД 30Л-1015200
Количество на модель
-
№
14
Название детали
Кронштейн
Заводской номер
0902-43-8-01
Количество на модель
-
№
15
Название детали
Болт М
Заводской номер
Болт М10-6gx20
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
Шайба 10
Количество на модель
2
№
17
Название детали
Котел подогревателя ПЖД Л-
Заводской номер
ПЖД 30Л-1015010
Количество на модель
-
№
18
Название детали
Рукав
Заводской номер
46 0601-01-20
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
4002-43-15-20СП(SP)
Количество на модель
1
№
20
Название детали
Рукав
Заводской номер
46 0601-36-20
Количество на модель
1
№
21
Название детали
Рукав
Заводской номер
46 0601-45
Количество на модель
-
№
22
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
3
№
23
Название детали
Хомутик
Заводской номер
41 5320
Количество на модель
3
№
24
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
5
№
25
Название детали
Фланец
Заводской номер
0902-43-26
Количество на модель
1
№
26
Название детали
прокладка
Заводской номер
403-60-209
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 1106-43-5-20СП(SP) | |||||||
| 1 | Переходник | 2503-43-163 | - | - | 1 | |||
| 2 | Рукав | 46 0721 | - | - | 2 | |||
| 3 | Шланговый хомут DIN3017AS12- / W2 | DIN3017AS12-20/ 12C7-W2 | 6 | 6 | 3 | |||
| 4 | Прижим | 2002-43-133 | - | - | 4 | |||
| 5 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | - | - | 5 | |||
| 6 | Шайба ОТ | Шайба 10 ОТ | - | - | 6 | |||
| 7 | Кронштейн | 1106-43-85СП(SP) | - | - | 7 | |||
| 8 | Болт М8-6gx16 | Болт М8-6gx16 | - | - | 8 | |||
| 9 | Шайба ОТ | Шайба 12 ОТ | - | - | 9 | |||
| 10 | Гайка М8 | Гайка М8 | - | - | 10 | |||
| 11 | Кронштейн | 1106-43-87СП(SP) | - | - | 11 | |||
| 12 | Рукав | 46 0401-03 | - | - | 12 | |||
| 13 | Шланговый хомут DIN3017 AS12- / W2 | DIN3017 AS12-22/ 9C7-W2 | 13 | |||||
| 14 | Агрегат насосный ПЖД 30Л-1015200 | ПЖД 30Л-1015200 | - | - | 14 | |||
| 15 | Кронштейн | 0902-43-8-01 | - | - | 15 | |||
| 16 | Болт М | Болт М10-6gx20 | 2 | 2 | 16 | |||
| 17 | Шайба | Шайба 10 | 2 | 2 | 17 | |||
| 18 | Котел подогревателя ПЖД Л- | ПЖД 30Л-1015010 | - | - | 18 | |||
| 19 | Рукав | 46 0601-01-20 | 1 | 1 | 19 | |||
| 20 | Трубопровод | 4002-43-15-20СП(SP) | 1 | 1 | 20 | |||
| 21 | Рукав | 46 0601-36-20 | 1 | 1 | 21 | |||
| 22 | Рукав | 46 0601-45 | - | - | 22 | |||
| 23 | Прокладка | 700-40-6684-03 | 3 | 3 | 23 | |||
| 24 | Хомутик | 41 5320 | 3 | 3 | 24 | |||
| 25 | Шайба 8Т | Шайба 8Т | 5 | 5 | 25 | |||
| 26 | Фланец | 0902-43-26 | 1 | 1 | 26 | |||
| 27 | прокладка | 403-60-209 | 1 | 1 | 27 |
