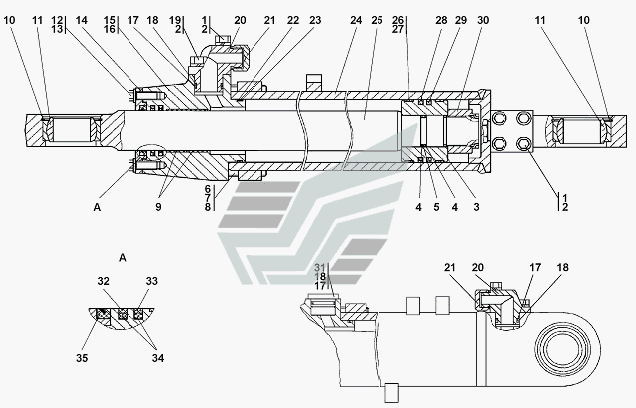

- СП Гидроцилиндр
100%
Название детали
Гидроцилиндр диам.
Заводской номер
011101-97-543-03СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр диам.
Заводской номер
011101-97-543-03-20СП(SP)
Количество на модель
№
Название детали
Болт M- x
Заводской номер
28 0285
Количество на модель
№
1
Название детали
Болт M- x
Заводской номер
28 0285-20
Количество на модель
№
1
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
№
2
Название детали
Поршень
Заводской номер
1101-26-603
Количество на модель
№
3
Название детали
Защитная шайба
Заводской номер
44 0005
Количество на модель
№
4
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
№
5
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0575
Количество на модель
№
6
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0575-20
Количество на модель
№
6
Название детали
Болт 3M16x1,
Заводской номер
28 0561-20
Количество на модель
№
7
Название детали
Болт 3M16x1,
Заводской номер
28 0561
Количество на модель
№
7
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
№
8
Название детали
Кольцо опорно- направляющее штоковое ЕТ- -
Заводской номер
Е22Т-063-30-2,5
Количество на модель
№
9
Название детали
Кольцо С
Заводской номер
58 0680-10
Количество на модель
№
10
Название детали
Кольцо С
Заводской номер
58 0680-20
Количество на модель
№
10
Название детали
Подшипник ШС
Заводской номер
ШС55
Количество на модель
№
11
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx35
Количество на модель
№
12
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
13
Название детали
СКРЕБОК
Заводской номер
1501-26-616
Количество на модель
№
14
Название детали
Крышка
Заводской номер
1101-26-620
Количество на модель
№
15
Название детали
Крышка
Заводской номер
1101-26-632
Количество на модель
№
16
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
№
17
Название детали
Кольцо защитное
Заводской номер
2501-98-550
Количество на модель
№
18
Название детали
Болт М10-6gx30
Заводской номер
Болт М10-6gx30
Количество на модель
№
19
Название детали
Угольник
Заводской номер
011101-97-577
Количество на модель
№
20
Название детали
Угольник
Заводской номер
011101-97-577-20
Количество на модель
№
20
Название детали
Шапка
Заводской номер
46-21-884
Количество на модель
№
21
Название детали
Кольцо защитное
Заводской номер
1101-26-610
Количество на модель
№
22
Название детали
Кольцо- -
Заводской номер
094-100-36-2-51-1668
Количество на модель
№
23
Название детали
корпус
Заводской номер
011101-97-545-02СП(SP)
Количество на модель
№
24
Название детали
Шток
Заводской номер
011101-97-563-04
Количество на модель
№
25
Название детали
Шток
Заводской номер
011101-97-563-04-20
Количество на модель
№
25
Название детали
Опорная втулка
Заводской номер
1101-26-614
Количество на модель
№
26
Название детали
Кольцо опорно- направляющее поршневое ЕТ- -
Заводской номер
Е21Т-100-12-3,0
Количество на модель
№
27
Название детали
Кольцо уплотнительное
Заводской номер
1101-26-613
Количество на модель
№
28
Название детали
Кольцо- -
Заводской номер
080-090-58-2-5-1668
Количество на модель
№
29
Название детали
Гайка специальная
Заводской номер
1101-26-615
Количество на модель
№
30
Название детали
Заглушка
Заводской номер
2501-26-150-20
Количество на модель
№
31
Название детали
Заглушка
Заводской номер
2501-26-150
Количество на модель
№
31
Название детали
Кольцо уплотнительное
Заводской номер
312001-26-109-01
Количество на модель
№
32
Название детали
Уплотнение штоковое Е-
Заводской номер
Е01-063-12
Количество на модель
№
33
Название детали
Кольцо- -
Заводской номер
070-080-58-2-51-1668
Количество на модель
№
34
Название детали
Грязесъемник- d
Заводской номер
2501-93-506-04СП(SP)
Количество на модель
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр диам. | 011101-97-543-03СП(SP) | |||||||
| Гидроцилиндр диам. | 011101-97-543-03-20СП(SP) | |||||||
| 1 | Болт M- x | 28 0285 | 1 | |||||
| 1 | Болт M- x | 28 0285-20 | 1 | |||||
| 2 | Шайба ОТ | Шайба 10 ОТ | 2 | |||||
| 3 | Поршень | 1101-26-603 | 3 | |||||
| 4 | Защитная шайба | 44 0005 | 4 | |||||
| 5 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 5 | |||||
| 6 | Болт Мх- х ГОСТ | 28 0575 | 6 | |||||
| 6 | Болт Мх- х ГОСТ | 28 0575-20 | 6 | |||||
| 7 | Болт 3M16x1, | 28 0561-20 | 7 | |||||
| 7 | Болт 3M16x1, | 28 0561 | 7 | |||||
| 8 | Шайба ОТ | Шайба 16 ОТ | 8 | |||||
| 9 | Кольцо опорно- направляющее штоковое ЕТ- - | Е22Т-063-30-2,5 | 9 | |||||
| 10 | Кольцо С | 58 0680-10 | 10 | |||||
| 10 | Кольцо С | 58 0680-20 | 10 | |||||
| 11 | Подшипник ШС | ШС55 | 11 | |||||
| 12 | Болт M12x1, | Болт М12x1,25-6gx35 | 12 | |||||
| 13 | Шайба ОТ | Шайба 12 ОТ | 13 | |||||
| 14 | СКРЕБОК | 1501-26-616 | 14 | |||||
| 15 | Крышка | 1101-26-620 | 15 | |||||
| 16 | Крышка | 1101-26-632 | 16 | |||||
| 17 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 17 | |||||
| 18 | Кольцо защитное | 2501-98-550 | 18 | |||||
| 19 | Болт М10-6gx30 | Болт М10-6gx30 | 19 | |||||
| 20 | Угольник | 011101-97-577 | 20 | |||||
| 20 | Угольник | 011101-97-577-20 | 20 | |||||
| 21 | Шапка | 46-21-884 | 21 | |||||
| 22 | Кольцо защитное | 1101-26-610 | 22 | |||||
| 23 | Кольцо- - | 094-100-36-2-51-1668 | 23 | |||||
| 24 | корпус | 011101-97-545-02СП(SP) | 24 | |||||
| 25 | Шток | 011101-97-563-04 | 25 | |||||
| 25 | Шток | 011101-97-563-04-20 | 25 | |||||
| 26 | Опорная втулка | 1101-26-614 | 26 | |||||
| 27 | Кольцо опорно- направляющее поршневое ЕТ- - | Е21Т-100-12-3,0 | 27 | |||||
| 28 | Кольцо уплотнительное | 1101-26-613 | 28 | |||||
| 29 | Кольцо- - | 080-090-58-2-5-1668 | 29 | |||||
| 30 | Гайка специальная | 1101-26-615 | 30 | |||||
| 31 | Заглушка | 2501-26-150-20 | 31 | |||||
| 31 | Заглушка | 2501-26-150 | 31 | |||||
| 32 | Кольцо уплотнительное | 312001-26-109-01 | 32 | |||||
| 33 | Уплотнение штоковое Е- | Е01-063-12 | 33 | |||||
| 34 | Кольцо- - | 070-080-58-2-51-1668 | 34 | |||||
| 35 | Грязесъемник- d | 2501-93-506-04СП(SP) | 35 |
