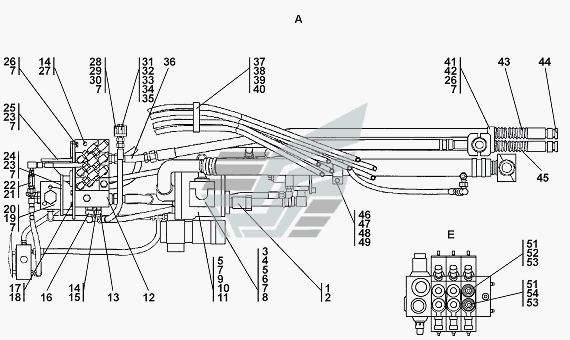

- СП Установка гидросистемы
100%
Название детали
Муфта
Заводской номер
2501-15-103
Количество на модель
№
1
Название детали
Кольцо С ГОСТ
Заводской номер
58 0307
Количество на модель
№
2
Название детали
Фланец
Заводской номер
0901-26-31
Количество на модель
№
3
Название детали
Фланец
Заводской номер
0901-26-31-20
Количество на модель
№
3
Название детали
Защитная шайба
Заводской номер
44 0049
Количество на модель
№
4
Название детали
Болт М12-6gx40
Заводской номер
Болт М12-6gx40
Количество на модель
№
5
Название детали
Болт M- x
Заводской номер
28 1389
Количество на модель
№
6
Название детали
Болт M- x
Заводской номер
28 1389-20
Количество на модель
№
6
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
7
Название детали
Кольцо- -
Заводской номер
038-046-46-2-51-1668
Количество на модель
№
8
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
№
9
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
9
Название детали
Кольцо- - ИРП
Заводской номер
100-110-58-2-ИРП1314-1
Количество на модель
№
10
Название детали
Насос НШ А-
Заводской номер
НШ 100А-3
Количество на модель
№
11
Название детали
Насос НШ А-Т
Заводской номер
НШ 100А-3Т
Количество на модель
№
11
Название детали
Гидрораспределитель М- / МРНТV01
Заводской номер
М4-4130-20/ 3М4-15РНТV01
Количество на модель
№
12
Название детали
Угольник
Заводской номер
0602-28-25-01-20СПК -20SPК
Количество на модель
№
13
Название детали
Угольник
Заводской номер
0602-28-25-01СПК(SPК)
Количество на модель
№
13
Название детали
Шайба специальная
Заводской номер
0602-28-136К
Количество на модель
№
14
Название детали
Штуцер ввертной
Заводской номер
0602-28-137К
Количество на модель
№
15
Название детали
Штуцер ввертной
Заводской номер
0602-28-137-20К
Количество на модель
№
15
Название детали
Угольник
Заводской номер
0602-28-25-20СПК -20SPК
Количество на модель
№
16
Название детали
Угольник
Заводской номер
0602-28-25СПК(SPК)
Количество на модель
№
16
Название детали
Болт М- х ГОСТ
Заводской номер
28 0230
Количество на модель
№
17
Название детали
Болт М- х ГОСТ
Заводской номер
28 0230-20
Количество на модель
№
17
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
№
18
Название детали
Болт М12-6gx25
Заводской номер
Болт М12-6gx25
Количество на модель
№
19
Название детали
Клапан
Заводской номер
0901-26-25-20СП(SP)
Количество на модель
№
20
Название детали
Клапан
Заводской номер
0901-26-25СП(SP)
Количество на модель
№
20
Название детали
КОЛЬЦО
Заводской номер
008-010-14-2-51-1668
Количество на модель
№
21
Название детали
Фильтр
Заводской номер
1101-26-82СП(SP)
Количество на модель
№
22
Название детали
Фильтр
Заводской номер
1101-26-82-20СП(SP)
Количество на модель
№
22
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
№
23
Название детали
Планка
Заводской номер
0901-26-23-20
Количество на модель
№
24
Название детали
Планка
Заводской номер
0901-26-23
Количество на модель
№
24
Название детали
Кронштейн
Заводской номер
0901-26-19-01СП(SP)
Количество на модель
№
25
Название детали
Кронштейн
Заводской номер
0901-26-19-01-20СП-20SP
Количество на модель
№
25
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
№
26
Название детали
Заглушка
Заводской номер
1101-26-206-20
Количество на модель
№
27
Название детали
Заглушка
Заводской номер
1101-26-206
Количество на модель
№
27
Название детали
Планка
Заводской номер
1101-26-191
Количество на модель
№
28
Название детали
Планка
Заводской номер
1101-26-191-20
Количество на модель
№
28
Название детали
Бонка
Заводской номер
51 5210
Количество на модель
№
29
Название детали
Болт М12х1,25-6gх20 ГОСТ 7796-70
Заводской номер
28 0320-20
Количество на модель
№
30
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
№
30
Название детали
Переходник
Заводской номер
1101-26-187
Количество на модель
№
31
Название детали
Переходник
Заводской номер
1101-26-187-20
Количество на модель
№
31
Название детали
Пробка
Заводской номер
37 5245
Количество на модель
№
32
Название детали
Пробка
Заводской номер
37 5243-20
Количество на модель
№
32
Название детали
Шайба ОТ
Заводской номер
Шайба 20 ОТ
Количество на модель
№
33
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
007-011-25-2-51-1668
Количество на модель
№
34
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
№
35
Название детали
Контргайка
Заводской номер
Н.036.23.022-01
Количество на модель
№
35
Название детали
Трубопровод
Заводской номер
1101-26-55СП(SP)
Количество на модель
№
36
Название детали
Трубопровод
Заводской номер
1101-26-55-20СП(SP)
Количество на модель
№
36
Название детали
Бугель
Заводской номер
0602-28-138-20К
Количество на модель
№
37
Название детали
Бугель
Заводской номер
0602-28-138К
Количество на модель
№
37
Название детали
Бугель
Заводской номер
0602-28-141К
Количество на модель
№
38
Название детали
Бугель
Заводской номер
0602-28-141-20К
Количество на модель
№
38
Название детали
Болт М8-6gx30
Заводской номер
Болт М8-6gx30
Количество на модель
№
39
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
№
40
Название детали
Бугель
Заводской номер
2601-28-59-20
Количество на модель
№
41
Название детали
Бугель
Заводской номер
2601-28-59
Количество на модель
№
41
Название детали
Бугель
Заводской номер
2601-28-60
Количество на модель
№
42
Название детали
Бугель
Заводской номер
2601-28-60-20
Количество на модель
№
42
Название детали
Рукав
Заводской номер
011101-97-509-06-20СП(SP)
Количество на модель
№
43
Название детали
Рукав
Заводской номер
011101-97-509-06СП(SP)
Количество на модель
№
43
Название детали
Заглушка
Заводской номер
0901-26-25
Количество на модель
№
44
Название детали
Заглушка
Заводской номер
0901-26-25-20
Количество на модель
№
44
Название детали
Рукав
Заводской номер
011101-97-509-07СП(SP)
Количество на модель
№
45
Название детали
Рукав
Заводской номер
011101-97-509-07-20СП(SP)
Количество на модель
№
45
Название детали
Скоба
Заводской номер
5001-26-96-20
Количество на модель
№
46
Название детали
Скоба
Заводской номер
5001-26-96
Количество на модель
№
46
Название детали
Планка
Заводской номер
5001-26-97
Количество на модель
№
47
Название детали
Планка
Заводской номер
5001-26-97-20
Количество на модель
№
47
Название детали
прокладка
Заводской номер
700-40-6927
Количество на модель
№
48
Название детали
Болт Мх, х ГОСТ
Заводской номер
28 0515-20
Количество на модель
№
49
Название детали
Болт Мх, х ГОСТ
Заводской номер
28 0515
Количество на модель
№
49
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
№
50
Название детали
Шайба специальная
Заводской номер
1101-26-222
Количество на модель
№
51
Название детали
Шайба специальная
Заводской номер
1101-26-222-20
Количество на модель
№
51
Название детали
Штуцер ввертной
Заводской номер
0901-26-13
Количество на модель
№
52
Название детали
Штуцер ввертной
Заводской номер
0901-26-13-20
Количество на модель
№
52
Название детали
Кольцо- -
Заводской номер
024-028-25-2-51-1668
Количество на модель
№
53
Название детали
Штуцер ввертной
Заводской номер
0901-26-11-01
Количество на модель
№
54
Название детали
Штуцер ввертной
Заводской номер
0901-26-11-01-20
Количество на модель
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Муфта | 2501-15-103 | 1 | |||||
| 2 | Кольцо С ГОСТ | 58 0307 | 2 | |||||
| 3 | Фланец | 0901-26-31 | 3 | |||||
| 3 | Фланец | 0901-26-31-20 | 3 | |||||
| 4 | Защитная шайба | 44 0049 | 4 | |||||
| 5 | Болт М12-6gx40 | Болт М12-6gx40 | 5 | |||||
| 6 | Болт M- x | 28 1389 | 6 | |||||
| 6 | Болт M- x | 28 1389-20 | 6 | |||||
| 7 | Шайба ОТ | Шайба 12 ОТ | 7 | |||||
| 8 | Кольцо- - | 038-046-46-2-51-1668 | 8 | |||||
| 9 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 9 | |||||
| 9 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 9 | |||||
| 10 | Кольцо- - ИРП | 100-110-58-2-ИРП1314-1 | 10 | |||||
| 11 | Насос НШ А- | НШ 100А-3 | 11 | |||||
| 11 | Насос НШ А-Т | НШ 100А-3Т | 11 | |||||
| 12 | Гидрораспределитель М- / МРНТV01 | М4-4130-20/ 3М4-15РНТV01 | 12 | |||||
| 13 | Угольник | 0602-28-25-01-20СПК -20SPК | 13 | |||||
| 13 | Угольник | 0602-28-25-01СПК(SPК) | 13 | |||||
| 14 | Шайба специальная | 0602-28-136К | 14 | |||||
| 15 | Штуцер ввертной | 0602-28-137К | 15 | |||||
| 15 | Штуцер ввертной | 0602-28-137-20К | 15 | |||||
| 16 | Угольник | 0602-28-25-20СПК -20SPК | 16 | |||||
| 16 | Угольник | 0602-28-25СПК(SPК) | 16 | |||||
| 17 | Болт М- х ГОСТ | 28 0230 | 17 | |||||
| 17 | Болт М- х ГОСТ | 28 0230-20 | 17 | |||||
| 18 | Шайба ОТ | Шайба 10 ОТ | 18 | |||||
| 19 | Болт М12-6gx25 | Болт М12-6gx25 | 19 | |||||
| 20 | Клапан | 0901-26-25-20СП(SP) | 20 | |||||
| 20 | Клапан | 0901-26-25СП(SP) | 20 | |||||
| 21 | КОЛЬЦО | 008-010-14-2-51-1668 | 21 | |||||
| 22 | Фильтр | 1101-26-82СП(SP) | 22 | |||||
| 22 | Фильтр | 1101-26-82-20СП(SP) | 22 | |||||
| 23 | Болт M12x1, | Болт М12x1,25-6gx25 | 23 | |||||
| 24 | Планка | 0901-26-23-20 | 24 | |||||
| 24 | Планка | 0901-26-23 | 24 | |||||
| 25 | Кронштейн | 0901-26-19-01СП(SP) | 25 | |||||
| 25 | Кронштейн | 0901-26-19-01-20СП-20SP | 25 | |||||
| 26 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 26 | |||||
| 27 | Заглушка | 1101-26-206-20 | 27 | |||||
| 27 | Заглушка | 1101-26-206 | 27 | |||||
| 28 | Планка | 1101-26-191 | 28 | |||||
| 28 | Планка | 1101-26-191-20 | 28 | |||||
| 29 | Бонка | 51 5210 | 29 | |||||
| 30 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | 28 0320-20 | 30 | |||||
| 30 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | 30 | |||||
| 31 | Переходник | 1101-26-187 | 31 | |||||
| 31 | Переходник | 1101-26-187-20 | 31 | |||||
| 32 | Пробка | 37 5245 | 32 | |||||
| 32 | Пробка | 37 5243-20 | 32 | |||||
| 33 | Шайба ОТ | Шайба 20 ОТ | 33 | |||||
| 34 | Кольцо ГОСТ /ТУ- | 007-011-25-2-51-1668 | 34 | |||||
| 35 | Контргайка | Н.036.23.022 | 35 | |||||
| 35 | Контргайка | Н.036.23.022-01 | 35 | |||||
| 36 | Трубопровод | 1101-26-55СП(SP) | 36 | |||||
| 36 | Трубопровод | 1101-26-55-20СП(SP) | 36 | |||||
| 37 | Бугель | 0602-28-138-20К | 37 | |||||
| 37 | Бугель | 0602-28-138К | 37 | |||||
| 38 | Бугель | 0602-28-141К | 38 | |||||
| 38 | Бугель | 0602-28-141-20К | 38 | |||||
| 39 | Болт М8-6gx30 | Болт М8-6gx30 | 39 | |||||
| 40 | Гайка М8 | Гайка М8 | 40 | |||||
| 41 | Бугель | 2601-28-59-20 | 41 | |||||
| 41 | Бугель | 2601-28-59 | 41 | |||||
| 42 | Бугель | 2601-28-60 | 42 | |||||
| 42 | Бугель | 2601-28-60-20 | 42 | |||||
| 43 | Рукав | 011101-97-509-06-20СП(SP) | 43 | |||||
| 43 | Рукав | 011101-97-509-06СП(SP) | 43 | |||||
| 44 | Заглушка | 0901-26-25 | 44 | |||||
| 44 | Заглушка | 0901-26-25-20 | 44 | |||||
| 45 | Рукав | 011101-97-509-07СП(SP) | 45 | |||||
| 45 | Рукав | 011101-97-509-07-20СП(SP) | 45 | |||||
| 46 | Скоба | 5001-26-96-20 | 46 | |||||
| 46 | Скоба | 5001-26-96 | 46 | |||||
| 47 | Планка | 5001-26-97 | 47 | |||||
| 47 | Планка | 5001-26-97-20 | 47 | |||||
| 48 | прокладка | 700-40-6927 | 48 | |||||
| 49 | Болт Мх, х ГОСТ | 28 0515-20 | 49 | |||||
| 49 | Болт Мх, х ГОСТ | 28 0515 | 49 | |||||
| 50 | Шайба ОТ | Шайба 16 ОТ | 50 | |||||
| 51 | Шайба специальная | 1101-26-222 | 51 | |||||
| 51 | Шайба специальная | 1101-26-222-20 | 51 | |||||
| 52 | Штуцер ввертной | 0901-26-13 | 52 | |||||
| 52 | Штуцер ввертной | 0901-26-13-20 | 52 | |||||
| 53 | Кольцо- - | 024-028-25-2-51-1668 | 53 | |||||
| 54 | Штуцер ввертной | 0901-26-11-01 | 54 | |||||
| 54 | Штуцер ввертной | 0901-26-11-01-20 | 54 |
