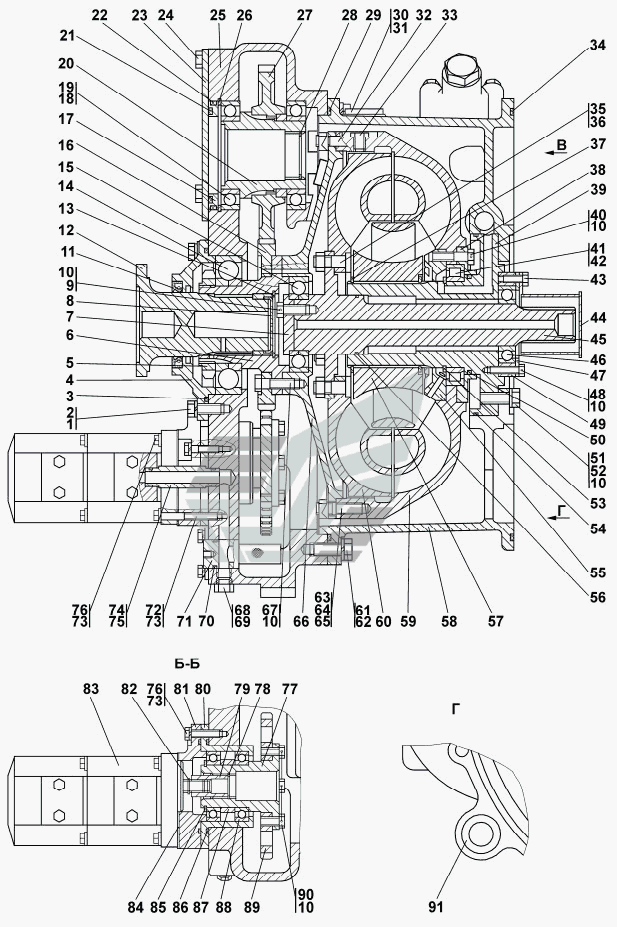

- СП Гидротрансформатор
100%
Название детали
Болт М
Заводской номер
Болт М12-6gx30
Количество на модель
№
1
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
2
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
175-180-36-2-51-1668
Количество на модель
№
3
Название детали
Крышка
Заводской номер
1101-14-27
Количество на модель
№
4
Название детали
ДЕВУШКА
Заводской номер
1101-14-51
Количество на модель
№
5
Название детали
Втулка
Заводской номер
1101-14-16СП(SP)
Количество на модель
№
6
Название детали
Фланец
Заводской номер
1101-14-13
Количество на модель
№
7
Название детали
Заглушка
Заводской номер
1101-14-37
Количество на модель
№
8
Название детали
Болт
Заводской номер
28 5330
Количество на модель
№
9
Название детали
Провод, - C
Заводской номер
Проволока 1,6-0-С
Количество на модель
№
10
Название детали
Манжета-
Заводской номер
75-100-10
Количество на модель
№
11
Название детали
Фланец
Заводской номер
1101-14-46
Количество на модель
№
12
Название детали
Кольцо С
Заводской номер
58 0673
Количество на модель
№
13
Название детали
Подшипник Л
Заводской номер
6-176218Л
Количество на модель
№
14
Название детали
Подшипник Л
Заводской номер
6-176212 Л
Количество на модель
№
15
Название детали
Шестерня
Заводской номер
1101-14-18
Количество на модель
№
16
Название детали
Втулка
Заводской номер
2501-20-51
Количество на модель
№
17
Название детали
Подшипник ГОСТ
Заводской номер
116А
Количество на модель
№
18
Название детали
Подшипник
Заводской номер
6016.P6Q6
Количество на модель
№
19
Название детали
Втулка
Заводской номер
1101-14-22
Количество на модель
№
20
Название детали
Кольцо- - ИРП
Заводской номер
100-110-58-2-ИРП1314-1
Количество на модель
№
21
Название детали
Кольцо 115-125-58-2-51-1668
Заводской номер
115-125-58-2-51-1668
Количество на модель
№
22
Название детали
Крышка
Заводской номер
2501-20-33
Количество на модель
№
23
Название детали
Болт М12-6gx25
Заводской номер
Болт М12-6gx25
Количество на модель
№
24
Название детали
корпус
Заводской номер
1101-14-2-20
Количество на модель
№
25
Название детали
корпус
Заводской номер
1101-14-2
Количество на модель
№
25
Название детали
Кольцо С ГОСТ
Заводской номер
58 0818
Количество на модель
№
26
Название детали
Шестерня
Заводской номер
1101-14-13СП(SP)
Количество на модель
№
27
Название детали
Кольцо С
Заводской номер
58 0515
Количество на модель
№
28
Название детали
КОЛЬЦО
Заводской номер
400468-13
Количество на модель
№
29
Название детали
Пробка
Заводской номер
700-37-2140-20
Количество на модель
№
30
Название детали
Пробка
Заводской номер
700-37-2140
Количество на модель
№
30
Название детали
Кольцо ГОСТ /ГОСТ
Заводской номер
045-050-30-2-51-1668
Количество на модель
№
31
Название детали
Штифт
Заводской номер
32 5383
Количество на модель
№
32
Название детали
Пробка
Заводской номер
37 5332
Количество на модель
№
33
Название детали
КОЛЬЦО
Заводской номер
40 0468-13
Количество на модель
№
34
Название детали
Болт призонный
Заводской номер
1101-12-56
Количество на модель
№
35
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 0252
Количество на модель
№
36
Название детали
Кольцо С ГОСТ
Заводской номер
580760
Количество на модель
№
37
Название детали
Стакан
Заводской номер
1101-14-14
Количество на модель
№
38
Название детали
Ось реактора
Заводской номер
1101-14-10СП(SP)
Количество на модель
№
39
Название детали
Болт M- x
Заводской номер
28 0252
Количество на модель
№
40
Название детали
Подшипник
Заводской номер
1032920
Количество на модель
№
41
Название детали
Подшипник A- DT ETU
Заводской номер
7А-1032920Д1Т3 ЕТУ100/1
Количество на модель
№
42
Название детали
Болт М8-6gx20
Заводской номер
Болт М8-6gx20
Количество на модель
№
43
Название детали
Крышка
Заводской номер
1101-14-15СП(SP)
Количество на модель
№
44
Название детали
Вал турбины
Заводской номер
1101-14-45
Количество на модель
№
45
Название детали
Подшипник
Заводской номер
210А
Количество на модель
№
46
Название детали
КОЛЬЦО
Заводской номер
1101-14-17
Количество на модель
№
47
Название детали
Болт
Заводской номер
28 5140
Количество на модель
№
48
Название детали
Стакан
Заводской номер
1101-14-16
Количество на модель
№
49
Название детали
Кольцо уплотнительное
Заводской номер
2501-12-181-35
Количество на модель
№
50
Название детали
Шайба
Заводской номер
31 5220
Количество на модель
№
51
Название детали
Болт Mx
Заводской номер
28 0500
Количество на модель
№
52
Название детали
Болт Mx- x
Заводской номер
28 0500-20
Количество на модель
№
52
Название детали
КОЛЬЦО
Заводской номер
58 5772
Количество на модель
№
53
Название детали
Кольцо- -
Заводской номер
205-210-36-2-51-1668
Количество на модель
№
54
Название детали
Коллектор
Заводской номер
1101-14-15
Количество на модель
№
55
Название детали
Кольцо уплотнительное
Заводской номер
44 0015
Количество на модель
№
56
Название детали
Колесо реактора
Заводской номер
1101-14-5
Количество на модель
№
57
Название детали
корпус
Заводской номер
1101-14-1
Количество на модель
№
58
Название детали
корпус
Заводской номер
1101-14-1-20
Количество на модель
№
58
Название детали
Колесо насосное
Заводской номер
1101-14-3
Количество на модель
№
59
Название детали
Колесо турбинное
Заводской номер
1101-14-4
Количество на модель
№
60
Название детали
Болт M 14x1, - x
Заводской номер
28 0507
Количество на модель
№
61
Название детали
Болт M 14x1, - x
Заводской номер
28 0507-20
Количество на модель
№
61
Название детали
Шайба
Заводской номер
Шайба 14 ОТ
Количество на модель
№
62
Название детали
Тарелка
Заводской номер
1101-14-36
Количество на модель
№
63
Название детали
Гайка М12х1,25
Заводской номер
30 0213
Количество на модель
№
64
Название детали
Шпилька М
Заводской номер
29 0320
Количество на модель
№
65
Название детали
Фланец
Заводской номер
1101-14-11СП(SP)
Количество на модель
№
66
Название детали
Болт М
Заводской номер
28 0351
Количество на модель
№
67
Название детали
Пробка
Заводской номер
37 5516
Количество на модель
№
68
Название детали
Пробка
Заводской номер
37 5516-20
Количество на модель
№
68
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
№
69
Название детали
Кольцо- -
Заводской номер
027-032-30-2-51-1668
Количество на модель
№
70
Название детали
Заборник
Заводской номер
1101-14-14СП(SP)
Количество на модель
№
71
Название детали
Болт М
Заводской номер
Болт М8-6gx70
Количество на модель
№
72
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
73
Название детали
Втулка
Заводской номер
1101-14-26
Количество на модель
№
74
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
№
75
Название детали
Болт М8-6gx35
Заводской номер
Болт М8-6gx35
Количество на модель
№
76
Название детали
Втулка
Заводской номер
1101-14-24
Количество на модель
№
77
Название детали
Кольцо С28 ГОСТ 13941-86
Заводской номер
58 0272
Количество на модель
№
78
Название детали
Муфта
Заводской номер
404-26-29
Количество на модель
№
79
Название детали
Стакан
Заводской номер
1101-14-25
Количество на модель
№
80
Название детали
Крышка
Заводской номер
1101-14-28
Количество на модель
№
81
Название детали
Кольцо С ГОСТ
Заводской номер
58 0155
Количество на модель
№
82
Название детали
Насос НСД-Д-
Заводской номер
НШ14Д-10Д-3
Количество на модель
№
83
Название детали
прокладка
Заводской номер
45 0029
Количество на модель
№
84
Название детали
прокладка
Заводской номер
45 0029-20
Количество на модель
№
84
Название детали
Кольцо С
Заводской номер
58 0510
Количество на модель
№
85
Название детали
Кольцо- -
Заводской номер
104-110-36-2-51-1668
Количество на модель
№
86
Название детали
Втулка
Заводской номер
1101-14-23
Количество на модель
№
87
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
110
Количество на модель
№
88
Название детали
Шестерня
Заводской номер
1101-14-21
Количество на модель
№
89
Название детали
Болт
Заводской номер
28 5221
Количество на модель
№
90
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
№
91
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт М | Болт М12-6gx30 | 1 | |||||
| 2 | Шайба ОТ | Шайба 12 ОТ | 2 | |||||
| 3 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 175-180-36-2-51-1668 | 3 | |||||
| 4 | Крышка | 1101-14-27 | 4 | |||||
| 5 | ДЕВУШКА | 1101-14-51 | 5 | |||||
| 6 | Втулка | 1101-14-16СП(SP) | 6 | |||||
| 7 | Фланец | 1101-14-13 | 7 | |||||
| 8 | Заглушка | 1101-14-37 | 8 | |||||
| 9 | Болт | 28 5330 | 9 | |||||
| 10 | Провод, - C | Проволока 1,6-0-С | 10 | |||||
| 11 | Манжета- | 75-100-10 | 11 | |||||
| 12 | Фланец | 1101-14-46 | 12 | |||||
| 13 | Кольцо С | 58 0673 | 13 | |||||
| 14 | Подшипник Л | 6-176218Л | 14 | |||||
| 15 | Подшипник Л | 6-176212 Л | 15 | |||||
| 16 | Шестерня | 1101-14-18 | 16 | |||||
| 17 | Втулка | 2501-20-51 | 17 | |||||
| 18 | Подшипник ГОСТ | 116А | 18 | |||||
| 19 | Подшипник | 6016.P6Q6 | 19 | |||||
| 20 | Втулка | 1101-14-22 | 20 | |||||
| 21 | Кольцо- - ИРП | 100-110-58-2-ИРП1314-1 | 21 | |||||
| 22 | Кольцо 115-125-58-2-51-1668 | 115-125-58-2-51-1668 | 22 | |||||
| 23 | Крышка | 2501-20-33 | 23 | |||||
| 24 | Болт М12-6gx25 | Болт М12-6gx25 | 24 | |||||
| 25 | корпус | 1101-14-2-20 | 25 | |||||
| 25 | корпус | 1101-14-2 | 25 | |||||
| 26 | Кольцо С ГОСТ | 58 0818 | 26 | |||||
| 27 | Шестерня | 1101-14-13СП(SP) | 27 | |||||
| 28 | Кольцо С | 58 0515 | 28 | |||||
| 29 | КОЛЬЦО | 400468-13 | 29 | |||||
| 30 | Пробка | 700-37-2140-20 | 30 | |||||
| 30 | Пробка | 700-37-2140 | 30 | |||||
| 31 | Кольцо ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 31 | |||||
| 32 | Штифт | 32 5383 | 32 | |||||
| 33 | Пробка | 37 5332 | 33 | |||||
| 34 | КОЛЬЦО | 40 0468-13 | 34 | |||||
| 35 | Болт призонный | 1101-12-56 | 35 | |||||
| 36 | Гайка Мх, Н ГОСТ | 30 0252 | 36 | |||||
| 37 | Кольцо С ГОСТ | 580760 | 37 | |||||
| 38 | Стакан | 1101-14-14 | 38 | |||||
| 39 | Ось реактора | 1101-14-10СП(SP) | 39 | |||||
| 40 | Болт M- x | 28 0252 | 40 | |||||
| 41 | Подшипник | 1032920 | 41 | |||||
| 42 | Подшипник A- DT ETU | 7А-1032920Д1Т3 ЕТУ100/1 | 42 | |||||
| 43 | Болт М8-6gx20 | Болт М8-6gx20 | 43 | |||||
| 44 | Крышка | 1101-14-15СП(SP) | 44 | |||||
| 45 | Вал турбины | 1101-14-45 | 45 | |||||
| 46 | Подшипник | 210А | 46 | |||||
| 47 | КОЛЬЦО | 1101-14-17 | 47 | |||||
| 48 | Болт | 28 5140 | 48 | |||||
| 49 | Стакан | 1101-14-16 | 49 | |||||
| 50 | Кольцо уплотнительное | 2501-12-181-35 | 50 | |||||
| 51 | Шайба | 31 5220 | 51 | |||||
| 52 | Болт Mx | 28 0500 | 52 | |||||
| 52 | Болт Mx- x | 28 0500-20 | 52 | |||||
| 53 | КОЛЬЦО | 58 5772 | 53 | |||||
| 54 | Кольцо- - | 205-210-36-2-51-1668 | 54 | |||||
| 55 | Коллектор | 1101-14-15 | 55 | |||||
| 56 | Кольцо уплотнительное | 44 0015 | 56 | |||||
| 57 | Колесо реактора | 1101-14-5 | 57 | |||||
| 58 | корпус | 1101-14-1 | 58 | |||||
| 58 | корпус | 1101-14-1-20 | 58 | |||||
| 59 | Колесо насосное | 1101-14-3 | 59 | |||||
| 60 | Колесо турбинное | 1101-14-4 | 60 | |||||
| 61 | Болт M 14x1, - x | 28 0507 | 61 | |||||
| 61 | Болт M 14x1, - x | 28 0507-20 | 61 | |||||
| 62 | Шайба | Шайба 14 ОТ | 62 | |||||
| 63 | Тарелка | 1101-14-36 | 63 | |||||
| 64 | Гайка М12х1,25 | 30 0213 | 64 | |||||
| 65 | Шпилька М | 29 0320 | 65 | |||||
| 66 | Фланец | 1101-14-11СП(SP) | 66 | |||||
| 67 | Болт М | 28 0351 | 67 | |||||
| 68 | Пробка | 37 5516 | 68 | |||||
| 68 | Пробка | 37 5516-20 | 68 | |||||
| 69 | Кольцо- - | 012-016-25-2-51-1668 | 69 | |||||
| 70 | Кольцо- - | 027-032-30-2-51-1668 | 70 | |||||
| 71 | Заборник | 1101-14-14СП(SP) | 71 | |||||
| 72 | Болт М | Болт М8-6gx70 | 72 | |||||
| 73 | Шайба 8Т | Шайба 8Т | 73 | |||||
| 74 | Втулка | 1101-14-26 | 74 | |||||
| 75 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 75 | |||||
| 76 | Болт М8-6gx35 | Болт М8-6gx35 | 76 | |||||
| 77 | Втулка | 1101-14-24 | 77 | |||||
| 78 | Кольцо С28 ГОСТ 13941-86 | 58 0272 | 78 | |||||
| 79 | Муфта | 404-26-29 | 79 | |||||
| 80 | Стакан | 1101-14-25 | 80 | |||||
| 81 | Крышка | 1101-14-28 | 81 | |||||
| 82 | Кольцо С ГОСТ | 58 0155 | 82 | |||||
| 83 | Насос НСД-Д- | НШ14Д-10Д-3 | 83 | |||||
| 84 | прокладка | 45 0029 | 84 | |||||
| 84 | прокладка | 45 0029-20 | 84 | |||||
| 85 | Кольцо С | 58 0510 | 85 | |||||
| 86 | Кольцо- - | 104-110-36-2-51-1668 | 86 | |||||
| 87 | Втулка | 1101-14-23 | 87 | |||||
| 88 | Подшипник ГОСТ 8338-75 | 110 | 88 | |||||
| 89 | Шестерня | 1101-14-21 | 89 | |||||
| 90 | Болт | 28 5221 | 90 | |||||
| 91 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 91 |
