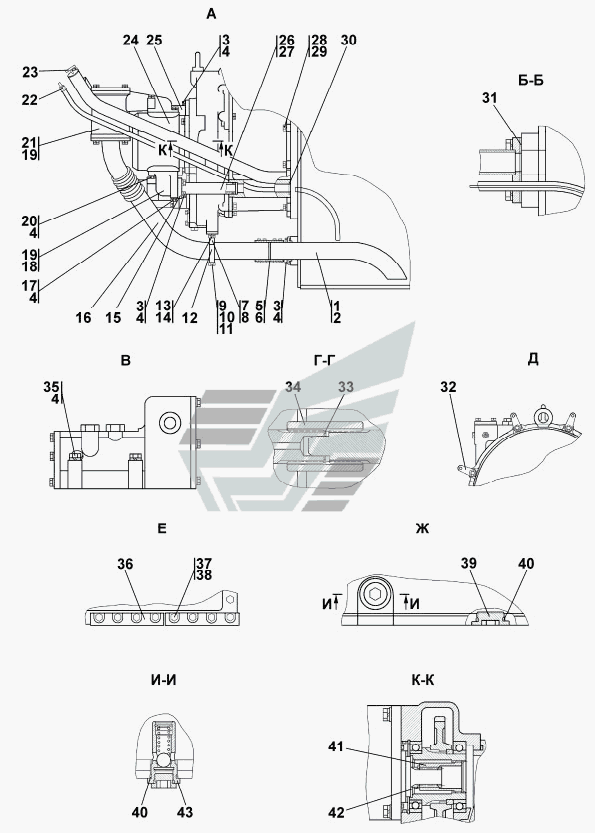

- СП Установка трансмиссии
100%
Название детали
Трубопровод
Заводской номер
1101-16-100СП(SP)
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
1101-16-100-20СП(SP)
Количество на модель
№
1
Название детали
Кольцо- - ИРП
Заводской номер
075-081-36-2-ИРП1314-1
Количество на модель
№
2
Название детали
Болт М12-6gx25
Заводской номер
Болт М12-6gx25
Количество на модель
№
3
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
4
Название детали
Рукав
Заводской номер
46 1602
Количество на модель
№
5
Название детали
Хомут- У-
Заводской номер
1070-У-02
Количество на модель
№
6
Название детали
Бугель
Заводской номер
1101-16-3-20
Количество на модель
№
7
Название детали
Бугель
Заводской номер
1101-16-3
Количество на модель
№
7
Название детали
Пластина H-I TMKS-C
Заводской номер
40 0040
Количество на модель
№
8
Название детали
Болт M- x
Заводской номер
28 0150
Количество на модель
№
9
Название детали
Болт M- x
Заводской номер
28 0150-20
Количество на модель
№
9
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
10
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
11
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
№
11
Название детали
Опора
Заводской номер
1101-16-101-20СП(SP)
Количество на модель
№
12
Название детали
Опора
Заводской номер
1101-16-101СП(SP)
Количество на модель
№
12
Название детали
Болт М
Заводской номер
Болт М10-6gx20
Количество на модель
№
13
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
№
14
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
15
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
№
15
Название детали
Труба
Заводской номер
1101-16-5
Количество на модель
№
16
Название детали
Труба
Заводской номер
1101-16-5-20
Количество на модель
№
16
Название детали
Болт M12
Заводской номер
28 1391-20
Количество на модель
№
17
Название детали
Болт М х ГОСТ
Заводской номер
28 1391
Количество на модель
№
17
Название детали
Фланец
Заводской номер
1101-16-2
Количество на модель
№
18
Название детали
Фланец
Заводской номер
1101-16-2-20
Количество на модель
№
18
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
060-070-58-2-51-1668
Количество на модель
№
19
Название детали
Болт М
Заводской номер
Болт М12-6gx30
Количество на модель
№
20
Название детали
Заборник
Заводской номер
1101-16-103СП(SP)
Количество на модель
№
21
Название детали
Заборник
Заводской номер
1101-16-103-20СП(SP)
Количество на модель
№
21
Название детали
Линия
Заводской номер
0901-16-16СП(SP)
Количество на модель
№
22
Название детали
Пробка
Заводской номер
2501-15-124-20СП(SP)
Количество на модель
№
23
Название детали
Пробка
Заводской номер
2501-15-124СП(SP)
Количество на модель
№
23
Название детали
Насос OCT
Заводской номер
НШ100А-3
Количество на модель
№
24
Название детали
Насос НШ А-Т
Заводской номер
НШ 100А-3Т
Количество на модель
№
24
Название детали
Кожух
Заводской номер
1101-16-115СП(SP)
Количество на модель
№
25
Название детали
Кожух
Заводской номер
1101-16-115-20СП(SP)
Количество на модель
№
25
Название детали
Труба
Заводской номер
1101-16-104СП(SP)
Количество на модель
№
26
Название детали
Труба
Заводской номер
1101-16-104-20СП(SP)
Количество на модель
№
26
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
№
27
Название детали
Болт Mx- x
Заводской номер
28 0500-20
Количество на модель
№
28
Название детали
Болт Mx
Заводской номер
28 0500
Количество на модель
№
28
Название детали
Шайба
Заводской номер
Шайба 14 ОТ
Количество на модель
№
29
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
№
30
Название детали
прокладка
Заводской номер
45 0310
Количество на модель
№
31
Название детали
прокладка
Заводской номер
45 0310-20
Количество на модель
№
31
Название детали
Планка
Заводской номер
400-10-8
Количество на модель
№
32
Название детали
Планка
Заводской номер
400-10-8-20
Количество на модель
№
32
Название детали
Кольцо С
Заводской номер
58 0405
Количество на модель
№
33
Название детали
Муфта
Заводской номер
1101-16-41
Количество на модель
№
34
Название детали
Болт 3М12-6gх65
Заводской номер
28 0379
Количество на модель
№
35
Название детали
Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70
Заводской номер
28 0379-20
Количество на модель
№
35
Название детали
Планка
Заводской номер
1101-16-42
Количество на модель
№
36
Название детали
Планка
Заводской номер
1101-16-42-20
Количество на модель
№
36
Название детали
Болт M- x
Заводской номер
28 0558
Количество на модель
№
37
Название детали
Болт М
Заводской номер
28 0588-20
Количество на модель
№
37
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
№
38
Название детали
Пробка
Заводской номер
37 5969
Количество на модель
№
39
Название детали
Пробка
Заводской номер
37 5969-20
Количество на модель
№
39
Название детали
КОЛЬЦО
Заводской номер
040-045-30-2-3
Количество на модель
№
40
Название детали
Муфта
Заводской номер
2501-15-103
Количество на модель
№
41
Название детали
Кольцо С ГОСТ
Заводской номер
58 0307
Количество на модель
№
42
Название детали
Клапан
Заводской номер
1101-16-112СП(SP)
Количество на модель
№
43
Название детали
Клапан
Заводской номер
1101-16-112-20СП(SP)
Количество на модель
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 1101-16-100СП(SP) | 1 | |||||
| 1 | Трубопровод | 1101-16-100-20СП(SP) | 1 | |||||
| 2 | Кольцо- - ИРП | 075-081-36-2-ИРП1314-1 | 2 | |||||
| 3 | Болт М12-6gx25 | Болт М12-6gx25 | 3 | |||||
| 4 | Шайба ОТ | Шайба 12 ОТ | 4 | |||||
| 5 | Рукав | 46 1602 | 5 | |||||
| 6 | Хомут- У- | 1070-У-02 | 6 | |||||
| 7 | Бугель | 1101-16-3-20 | 7 | |||||
| 7 | Бугель | 1101-16-3 | 7 | |||||
| 8 | Пластина H-I TMKS-C | 40 0040 | 8 | |||||
| 9 | Болт M- x | 28 0150 | 9 | |||||
| 9 | Болт M- x | 28 0150-20 | 9 | |||||
| 10 | Шайба 8Т | Шайба 8Т | 10 | |||||
| 11 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 11 | |||||
| 11 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 11 | |||||
| 12 | Опора | 1101-16-101-20СП(SP) | 12 | |||||
| 12 | Опора | 1101-16-101СП(SP) | 12 | |||||
| 13 | Болт М | Болт М10-6gx20 | 13 | |||||
| 14 | Шайба ОТ | Шайба 10 ОТ | 14 | |||||
| 15 | Фланец | 2501-26-83 | 15 | |||||
| 15 | Фланец | 2501-26-83-20 | 15 | |||||
| 16 | Труба | 1101-16-5 | 16 | |||||
| 16 | Труба | 1101-16-5-20 | 16 | |||||
| 17 | Болт M12 | 28 1391-20 | 17 | |||||
| 17 | Болт М х ГОСТ | 28 1391 | 17 | |||||
| 18 | Фланец | 1101-16-2 | 18 | |||||
| 18 | Фланец | 1101-16-2-20 | 18 | |||||
| 19 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 060-070-58-2-51-1668 | 19 | |||||
| 20 | Болт М | Болт М12-6gx30 | 20 | |||||
| 21 | Заборник | 1101-16-103СП(SP) | 21 | |||||
| 21 | Заборник | 1101-16-103-20СП(SP) | 21 | |||||
| 22 | Линия | 0901-16-16СП(SP) | 22 | |||||
| 23 | Пробка | 2501-15-124-20СП(SP) | 23 | |||||
| 23 | Пробка | 2501-15-124СП(SP) | 23 | |||||
| 24 | Насос OCT | НШ100А-3 | 24 | |||||
| 24 | Насос НШ А-Т | НШ 100А-3Т | 24 | |||||
| 25 | Кожух | 1101-16-115СП(SP) | 25 | |||||
| 25 | Кожух | 1101-16-115-20СП(SP) | 25 | |||||
| 26 | Труба | 1101-16-104СП(SP) | 26 | |||||
| 26 | Труба | 1101-16-104-20СП(SP) | 26 | |||||
| 27 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 27 | |||||
| 28 | Болт Mx- x | 28 0500-20 | 28 | |||||
| 28 | Болт Mx | 28 0500 | 28 | |||||
| 29 | Шайба | Шайба 14 ОТ | 29 | |||||
| 30 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 30 | |||||
| 31 | прокладка | 45 0310 | 31 | |||||
| 31 | прокладка | 45 0310-20 | 31 | |||||
| 32 | Планка | 400-10-8 | 32 | |||||
| 32 | Планка | 400-10-8-20 | 32 | |||||
| 33 | Кольцо С | 58 0405 | 33 | |||||
| 34 | Муфта | 1101-16-41 | 34 | |||||
| 35 | Болт 3М12-6gх65 | 28 0379 | 35 | |||||
| 35 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | 28 0379-20 | 35 | |||||
| 36 | Планка | 1101-16-42 | 36 | |||||
| 36 | Планка | 1101-16-42-20 | 36 | |||||
| 37 | Болт M- x | 28 0558 | 37 | |||||
| 37 | Болт М | 28 0588-20 | 37 | |||||
| 38 | Шайба ОТ | Шайба 16 ОТ | 38 | |||||
| 39 | Пробка | 37 5969 | 39 | |||||
| 39 | Пробка | 37 5969-20 | 39 | |||||
| 40 | КОЛЬЦО | 040-045-30-2-3 | 40 | |||||
| 41 | Муфта | 2501-15-103 | 41 | |||||
| 42 | Кольцо С ГОСТ | 58 0307 | 42 | |||||
| 43 | Клапан | 1101-16-112СП(SP) | 43 | |||||
| 43 | Клапан | 1101-16-112-20СП(SP) | 43 |
