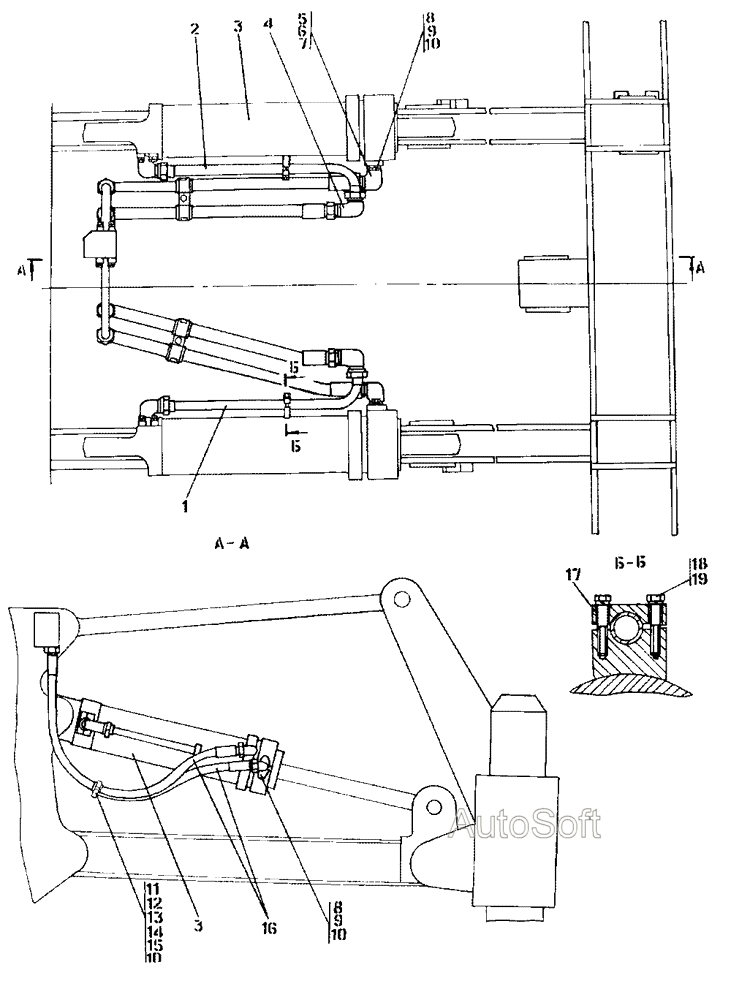

- СП Гидросистема рыхлительного оборудования
100%
Название детали
Гидросистема рыхлительного оборудования
Заводской номер
011501-97-501СП
Количество на модель
№
Название детали
Гидросистема рыхлительного оборудования
Заводской номер
011501-97-501-20СП
Количество на модель
№
Название детали
Трубопровод
Заводской номер
011501-97-506СП
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
011501-97-506-20СП
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
011501-97-506-01-20СП
Количество на модель
№
2
Название детали
Трубопровод
Заводской номер
011501-97-506-01СП
Количество на модель
№
2
Название детали
Гидроцилиндр
Заводской номер
011501-97-502-20СП
Количество на модель
№
3
Название детали
Гидроцилиндр
Заводской номер
011501-97-502СП
Количество на модель
№
3
Название детали
Угольник
Заводской номер
011501-97-602
Количество на модель
№
4
Название детали
Угольник
Заводской номер
011501-97-602-20
Количество на модель
№
4
Название детали
Угольник
Заводской номер
2001-26-229-20
Количество на модель
№
5
Название детали
Угольник
Заводской номер
2001-26-229
Количество на модель
№
5
Название детали
Кольцо защитное
Заводской номер
440038
Количество на модель
№
6
Название детали
Кольцо- -
Заводской номер
Кольцо 032-038-36-2-51-1668
Количество на модель
№
7
Название детали
Фланец
Заводской номер
012001-97-564
Количество на модель
№
8
Название детали
Фланец
Заводской номер
012001-97-564-20
Количество на модель
№
8
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544-20
Количество на модель
№
9
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544
Количество на модель
№
9
Название детали
Шайба Т.Г.
Заводской номер
Шайба 16.0Т.65Г
Количество на модель
№
10
Название детали
прокладка
Заводской номер
2001-26-192-20
Количество на модель
№
11
Название детали
прокладка
Заводской номер
2001-26-192
Количество на модель
№
11
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
№
12
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
№
12
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
№
13
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
№
13
Название детали
Болт Mx- x
Заводской номер
Болт М16х1,5-6gх30
Количество на модель
№
14
Название детали
Гайка Mx-
Заводской номер
Гайка М16х1,5-6H
Количество на модель
№
15
Название детали
Рукав
Заводской номер
011501-97-504-01СП
Количество на модель
№
16
Название детали
Рукав
Заводской номер
011501-97-504-01-20СП
Количество на модель
№
16
Название детали
Бугель
Заводской номер
2501-98-501
Количество на модель
№
17
Название детали
Бугель
Заводской номер
2501-98-501-20
Количество на модель
№
17
Название детали
Болт M- x
Заводской номер
Болт М8-6gх10
Количество на модель
№
18
Название детали
Шайба Т.Г.
Заводской номер
Шайба 8Т.65Г
Количество на модель
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема рыхлительного оборудования | 011501-97-501СП | |||||||
| Гидросистема рыхлительного оборудования | 011501-97-501-20СП | |||||||
| 1 | Трубопровод | 011501-97-506СП | 1 | |||||
| 1 | Трубопровод | 011501-97-506-20СП | 1 | |||||
| 2 | Трубопровод | 011501-97-506-01-20СП | 2 | |||||
| 2 | Трубопровод | 011501-97-506-01СП | 2 | |||||
| 3 | Гидроцилиндр | 011501-97-502-20СП | 3 | |||||
| 3 | Гидроцилиндр | 011501-97-502СП | 3 | |||||
| 4 | Угольник | 011501-97-602 | 4 | |||||
| 4 | Угольник | 011501-97-602-20 | 4 | |||||
| 5 | Угольник | 2001-26-229-20 | 5 | |||||
| 5 | Угольник | 2001-26-229 | 5 | |||||
| 6 | Кольцо защитное | 440038 | 6 | |||||
| 7 | Кольцо- - | Кольцо 032-038-36-2-51-1668 | 7 | |||||
| 8 | Фланец | 012001-97-564 | 8 | |||||
| 8 | Фланец | 012001-97-564-20 | 8 | |||||
| 9 | Болт MX-XX ГОСТ | 280544-20 | 9 | |||||
| 9 | Болт MX-XX ГОСТ | 280544 | 9 | |||||
| 10 | Шайба Т.Г. | Шайба 16.0Т.65Г | 10 | |||||
| 11 | прокладка | 2001-26-192-20 | 11 | |||||
| 11 | прокладка | 2001-26-192 | 11 | |||||
| 12 | Скоба | 2501-26-300 | 12 | |||||
| 12 | Скоба | 2501-26-300-20 | 12 | |||||
| 13 | Планка | 2501-26-301 | 13 | |||||
| 13 | Планка | 2501-26-301-20 | 13 | |||||
| 14 | Болт Mx- x | Болт М16х1,5-6gх30 | 14 | |||||
| 15 | Гайка Mx- | Гайка М16х1,5-6H | 15 | |||||
| 16 | Рукав | 011501-97-504-01СП | 16 | |||||
| 16 | Рукав | 011501-97-504-01-20СП | 16 | |||||
| 17 | Бугель | 2501-98-501 | 17 | |||||
| 17 | Бугель | 2501-98-501-20 | 17 | |||||
| 18 | Болт M- x | Болт М8-6gх10 | 18 | |||||
| 19 | Шайба Т.Г. | Шайба 8Т.65Г | 19 |
