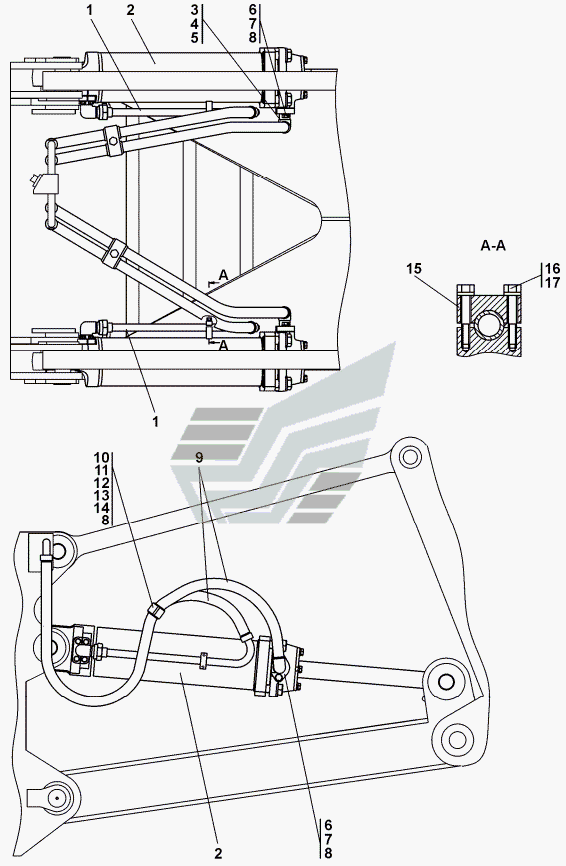

- СП Гидросистема рыхлительного оборудования
100%
Название детали
Гидросистема рыхлительного оборудования
Заводской номер
011501-97-501СП(SP)
Количество на модель
№
Название детали
Гидросистема рыхлительного оборудования
Заводской номер
011501-97-501-20СП -20(SP)
Количество на модель
№
Название детали
Трубопровод
Заводской номер
011501-97-509СП(SP)
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
011501-97-509 -20СП(SP)
Количество на модель
№
1
Название детали
Гидроцилиндр
Заводской номер
011501-97-502СП(SP)
Количество на модель
№
2
Название детали
Гидроцилиндр
Заводской номер
011501-97-502 -20СП(SP)
Количество на модель
№
2
Название детали
Угольник
Заводской номер
2001-26-229
Количество на модель
№
3
Название детали
Угольник
Заводской номер
2001-26-229-20
Количество на модель
№
3
Название детали
Кольцо защитное
Заводской номер
44 0038
Количество на модель
№
4
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
№
5
Название детали
Фланец
Заводской номер
012001-97-564
Количество на модель
№
6
Название детали
Фланец
Заводской номер
012001-97-564-20
Количество на модель
№
6
Название детали
Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
Заводской номер
28 0544
Количество на модель
№
7
Название детали
Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
Заводской номер
28 0544-20
Количество на модель
№
7
Название детали
Шайба .ОТ
Заводской номер
Шайба 16.ОТ
Количество на модель
№
8
Название детали
Рукав
Заводской номер
011501-97-504-01 -20СП(SP)
Количество на модель
№
9
Название детали
Рукав
Заводской номер
011501-97-504 -01СП(SP)
Количество на модель
№
9
Название детали
прокладка
Заводской номер
2001-26-192
Количество на модель
№
10
Название детали
прокладка
Заводской номер
2001-26-192-20
Количество на модель
№
10
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
№
11
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
№
11
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
№
12
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
№
12
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0520-20
Количество на модель
№
13
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0520
Количество на модель
№
13
Название детали
Гайка M16x1,
Заводской номер
Гайка М16x1,5
Количество на модель
№
14
Название детали
Бугель
Заводской номер
2501-98-501
Количество на модель
№
15
Название детали
Бугель
Заводской номер
2501-98-501-20
Количество на модель
№
15
Название детали
Болт М
Заводской номер
Болт М8-6gx40
Количество на модель
№
16
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема рыхлительного оборудования | 011501-97-501СП(SP) | |||||||
| Гидросистема рыхлительного оборудования | 011501-97-501-20СП -20(SP) | |||||||
| 1 | Трубопровод | 011501-97-509СП(SP) | 1 | |||||
| 1 | Трубопровод | 011501-97-509 -20СП(SP) | 1 | |||||
| 2 | Гидроцилиндр | 011501-97-502СП(SP) | 2 | |||||
| 2 | Гидроцилиндр | 011501-97-502 -20СП(SP) | 2 | |||||
| 3 | Угольник | 2001-26-229 | 3 | |||||
| 3 | Угольник | 2001-26-229-20 | 3 | |||||
| 4 | Кольцо защитное | 44 0038 | 4 | |||||
| 5 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 5 | |||||
| 6 | Фланец | 012001-97-564 | 6 | |||||
| 6 | Фланец | 012001-97-564-20 | 6 | |||||
| 7 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | 28 0544 | 7 | |||||
| 7 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | 28 0544-20 | 7 | |||||
| 8 | Шайба .ОТ | Шайба 16.ОТ | 8 | |||||
| 9 | Рукав | 011501-97-504-01 -20СП(SP) | 9 | |||||
| 9 | Рукав | 011501-97-504 -01СП(SP) | 9 | |||||
| 10 | прокладка | 2001-26-192 | 10 | |||||
| 10 | прокладка | 2001-26-192-20 | 10 | |||||
| 11 | Скоба | 2501-26-300 | 11 | |||||
| 11 | Скоба | 2501-26-300-20 | 11 | |||||
| 12 | Планка | 2501-26-301 | 12 | |||||
| 12 | Планка | 2501-26-301-20 | 12 | |||||
| 13 | Болт Мх- х ГОСТ | 28 0520-20 | 13 | |||||
| 13 | Болт Mx-X. ГОСТ | 28 0520 | 13 | |||||
| 14 | Гайка M16x1, | Гайка М16x1,5 | 14 | |||||
| 15 | Бугель | 2501-98-501 | 15 | |||||
| 15 | Бугель | 2501-98-501-20 | 15 | |||||
| 16 | Болт М | Болт М8-6gx40 | 16 | |||||
| 17 | Шайба 8Т | Шайба 8Т | 17 |
