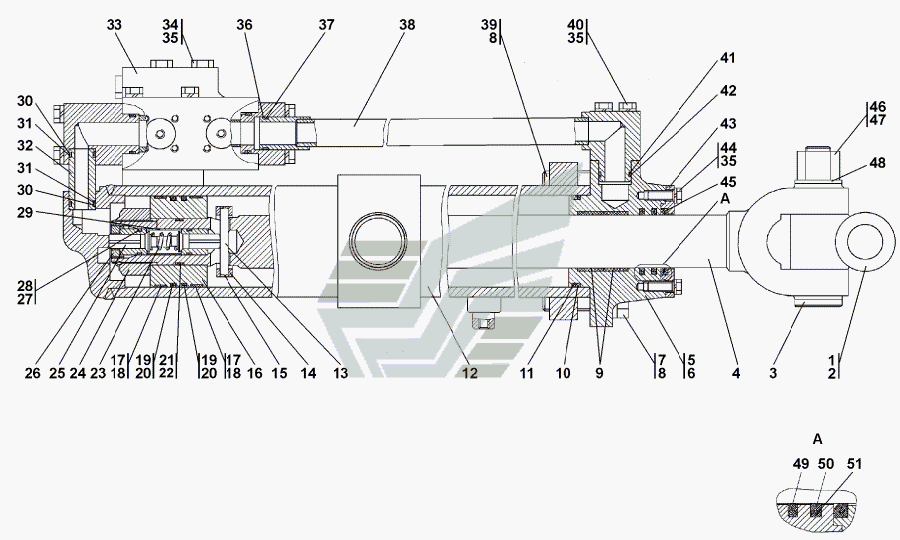

- СП Гидроцилиндр
100%
Название детали
Гидроцилиндр
Заводской номер
1501-26-501-02СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
1501-26-501-02-20СП -20(SP)
Количество на модель
№
Название детали
Петля
Заводской номер
1501-26-618
Количество на модель
№
1
Название детали
Петля
Заводской номер
1501-26-632
Количество на модель
№
2
Название детали
Палец
Заводской номер
1501-26-509СП(SP)
Количество на модель
№
3
Название детали
Шток
Заводской номер
1101-26-604-07
Количество на модель
№
4
Название детали
Шток
Заводской номер
1101-26-604-07-20
Количество на модель
№
4
Название детали
Крышка
Заводской номер
1501-26-614
Количество на модель
№
5
Название детали
Крышка
Заводской номер
1501-26-634
Количество на модель
№
6
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0830
Количество на модель
№
7
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0830-20
Количество на модель
№
7
Название детали
Шайба Т
Заводской номер
Шайба 24Т
Количество на модель
№
8
Название детали
Кольцо опорно- направляющее штоковое ЕТ- -
Заводской номер
Е22Т-063-30-2,5
Количество на модель
№
9
Название детали
Кольцо защитное
Заводской номер
1501-26-629
Количество на модель
№
10
Название детали
Кольцо ГОСТ 9833-73
Заводской номер
100-110-58-2-ИРП 1314-1
Количество на модель
№
11
Название детали
корпус
Заводской номер
1501-26-502-02СП(SP)
Количество на модель
№
12
Название детали
Палец
Заводской номер
1501-26-625
Количество на модель
№
13
Название детали
Втулка
Заводской номер
1501-26-624
Количество на модель
№
14
Название детали
КОЛЬЦО
Заводской номер
58 5761
Количество на модель
№
15
Название детали
Поршень
Заводской номер
1501-26-611
Количество на модель
№
16
Название детали
Опорная втулка
Заводской номер
1501-26-612
Количество на модель
№
17
Название детали
Поршневое опорно- направляющее кольцо ЕТ- -
Заводской номер
Е21Т-110-12-3,0
Количество на модель
№
18
Название детали
Кольцо уплотнительное
Заводской номер
1501-26-613
Количество на модель
№
19
Название детали
Кольцо- -
Заводской номер
090-100-58-2-51-1668
Количество на модель
№
20
Название детали
Защитная шайба
Заводской номер
44 0005
Количество на модель
№
21
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
№
22
Название детали
Пружина
Заводской номер
38 327
Количество на модель
№
23
Название детали
Гайка специальная
Заводской номер
312001-26-110-01
Количество на модель
№
24
Название детали
Клапан
Заводской номер
1501-26-507СП(SP)
Количество на модель
№
25
Название детали
Заглушка
Заводской номер
1501-26-622
Количество на модель
№
26
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
026-032-36-2-51-1668
Количество на модель
№
27
Название детали
Кольцо защитное
Заводской номер
46-93-607-01
Количество на модель
№
28
Название детали
Проставка
Заводской номер
1501-26-623
Количество на модель
№
29
Название детали
Кольцо ГОСТ
Заводской номер
025-030-30-2-51-1668
Количество на модель
№
30
Название детали
Кольцо защитное
Заводской номер
2701-28-158
Количество на модель
№
31
Название детали
Втулка
Заводской номер
1501-26-619
Количество на модель
№
32
Название детали
Втулка
Заводской номер
1501-26-619-20
Количество на модель
№
32
Название детали
Устройство перепускное
Заводской номер
1501-26-508СП(SP)
Количество на модель
№
33
Название детали
Устройство перепускное
Заводской номер
1501-26-508-20СП(SP)
Количество на модель
№
33
Название детали
Болт M12x1,
Заводской номер
28 0391-20
Количество на модель
№
34
Название детали
Болт M12x1,
Заводской номер
28 0391
Количество на модель
№
34
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
35
Название детали
Кольцо- - ИРП-
Заводской номер
030-035-30-2-ИРП-1314-1
Количество на модель
№
36
Название детали
Кольцо уплотнительное
Заводской номер
46-26-1546
Количество на модель
№
37
Название детали
Трубопровод
Заводской номер
1501-26-504-01СП(SP)
Количество на модель
№
38
Название детали
Трубопровод
Заводской номер
1501-26-504-01 -20СП(SP)
Количество на модель
№
38
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0840-20
Количество на модель
№
39
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0840
Количество на модель
№
39
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0385
Количество на модель
№
40
Название детали
Кольцо защитное
Заводской номер
2501-98-550
Количество на модель
№
41
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
№
42
Название детали
СКРЕБОК
Заводской номер
1501-26-616
Количество на модель
№
43
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx35
Количество на модель
№
44
Название детали
Грязесъемник- d
Заводской номер
2501-93-506 -04СП(SP)
Количество на модель
№
45
Название детали
Гайка Mx
Заводской номер
30 0431-20
Количество на модель
№
46
Название детали
Гайка Mx
Заводской номер
30 0431
Количество на модель
№
46
Название детали
Шплинт, 3x71
Заводской номер
Шплинт 6,3x71
Количество на модель
№
47
Название детали
Шайба
Заводской номер
31 0410-01
Количество на модель
№
48
Название детали
Шайба
Заводской номер
31 0410-01-20
Количество на модель
№
48
Название детали
Уплотнение штоковое Е-
Заводской номер
Е01-063-12
Количество на модель
№
49
Название детали
Кольцо уплотнительное
Заводской номер
312001-26-109-01
Количество на модель
№
50
Название детали
Кольцо- -
Заводской номер
070-080-58-2-51-1668
Количество на модель
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 1501-26-501-02СП(SP) | |||||||
| Гидроцилиндр | 1501-26-501-02-20СП -20(SP) | |||||||
| 1 | Петля | 1501-26-618 | 1 | |||||
| 2 | Петля | 1501-26-632 | 2 | |||||
| 3 | Палец | 1501-26-509СП(SP) | 3 | |||||
| 4 | Шток | 1101-26-604-07 | 4 | |||||
| 4 | Шток | 1101-26-604-07-20 | 4 | |||||
| 5 | Крышка | 1501-26-614 | 5 | |||||
| 6 | Крышка | 1501-26-634 | 6 | |||||
| 7 | Болт Mx-X. ГОСТ | 28 0830 | 7 | |||||
| 7 | Болт Mx-X. ГОСТ | 28 0830-20 | 7 | |||||
| 8 | Шайба Т | Шайба 24Т | 8 | |||||
| 9 | Кольцо опорно- направляющее штоковое ЕТ- - | Е22Т-063-30-2,5 | 9 | |||||
| 10 | Кольцо защитное | 1501-26-629 | 10 | |||||
| 11 | Кольцо ГОСТ 9833-73 | 100-110-58-2-ИРП 1314-1 | 11 | |||||
| 12 | корпус | 1501-26-502-02СП(SP) | 12 | |||||
| 13 | Палец | 1501-26-625 | 13 | |||||
| 14 | Втулка | 1501-26-624 | 14 | |||||
| 15 | КОЛЬЦО | 58 5761 | 15 | |||||
| 16 | Поршень | 1501-26-611 | 16 | |||||
| 17 | Опорная втулка | 1501-26-612 | 17 | |||||
| 18 | Поршневое опорно- направляющее кольцо ЕТ- - | Е21Т-110-12-3,0 | 18 | |||||
| 19 | Кольцо уплотнительное | 1501-26-613 | 19 | |||||
| 20 | Кольцо- - | 090-100-58-2-51-1668 | 20 | |||||
| 21 | Защитная шайба | 44 0005 | 21 | |||||
| 22 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 22 | |||||
| 23 | Пружина | 38 327 | 23 | |||||
| 24 | Гайка специальная | 312001-26-110-01 | 24 | |||||
| 25 | Клапан | 1501-26-507СП(SP) | 25 | |||||
| 26 | Заглушка | 1501-26-622 | 26 | |||||
| 27 | Кольцо ГОСТ /ТУ- | 026-032-36-2-51-1668 | 27 | |||||
| 28 | Кольцо защитное | 46-93-607-01 | 28 | |||||
| 29 | Проставка | 1501-26-623 | 29 | |||||
| 30 | Кольцо ГОСТ | 025-030-30-2-51-1668 | 30 | |||||
| 31 | Кольцо защитное | 2701-28-158 | 31 | |||||
| 32 | Втулка | 1501-26-619 | 32 | |||||
| 32 | Втулка | 1501-26-619-20 | 32 | |||||
| 33 | Устройство перепускное | 1501-26-508СП(SP) | 33 | |||||
| 33 | Устройство перепускное | 1501-26-508-20СП(SP) | 33 | |||||
| 34 | Болт M12x1, | 28 0391-20 | 34 | |||||
| 34 | Болт M12x1, | 28 0391 | 34 | |||||
| 35 | Шайба ОТ | Шайба 12 ОТ | 35 | |||||
| 36 | Кольцо- - ИРП- | 030-035-30-2-ИРП-1314-1 | 36 | |||||
| 37 | Кольцо уплотнительное | 46-26-1546 | 37 | |||||
| 38 | Трубопровод | 1501-26-504-01СП(SP) | 38 | |||||
| 38 | Трубопровод | 1501-26-504-01 -20СП(SP) | 38 | |||||
| 39 | Болт Mx-X. ГОСТ | 28 0840-20 | 39 | |||||
| 39 | Болт Mx-X. ГОСТ | 28 0840 | 39 | |||||
| 40 | Болт Мх- х ГОСТ | 28 0385 | 40 | |||||
| 41 | Кольцо защитное | 2501-98-550 | 41 | |||||
| 42 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 42 | |||||
| 43 | СКРЕБОК | 1501-26-616 | 43 | |||||
| 44 | Болт M12x1, | Болт М12x1,25-6gx35 | 44 | |||||
| 45 | Грязесъемник- d | 2501-93-506 -04СП(SP) | 45 | |||||
| 46 | Гайка Mx | 30 0431-20 | 46 | |||||
| 46 | Гайка Mx | 30 0431 | 46 | |||||
| 47 | Шплинт, 3x71 | Шплинт 6,3x71 | 47 | |||||
| 48 | Шайба | 31 0410-01 | 48 | |||||
| 48 | Шайба | 31 0410-01-20 | 48 | |||||
| 49 | Уплотнение штоковое Е- | Е01-063-12 | 49 | |||||
| 50 | Кольцо уплотнительное | 312001-26-109-01 | 50 | |||||
| 51 | Кольцо- - | 070-080-58-2-51-1668 | 51 |
