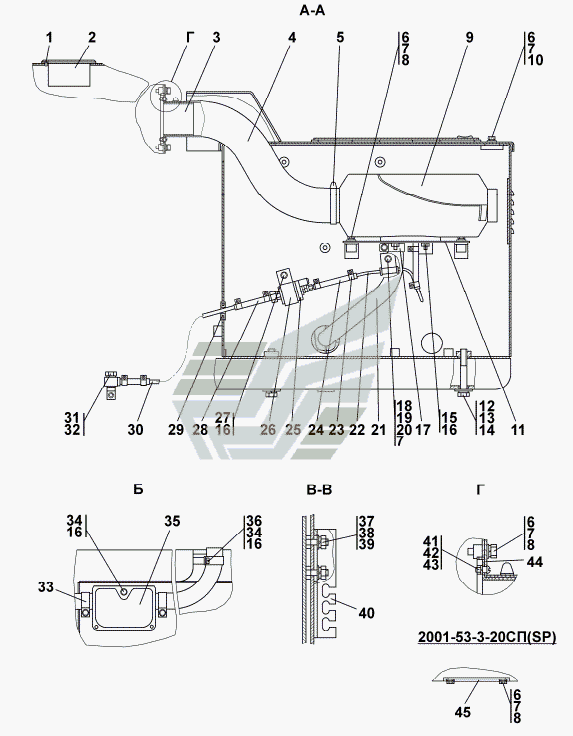

- СП Установка независимого отопителя кабины
100%
Название детали
Установка независимого отопителя кабины
Заводской номер
2001-53-3-20СП(SP)
Количество на модель
№
Название детали
Заклёпка-
Заводской номер
Заклёпка 3120-32-08
Количество на модель
№
1
Название детали
Сопло
Заводской номер
330 31 311
Количество на модель
№
2
Название детали
Воздухораспределитель
Заводской номер
Воздухораспределитель
Количество на модель
№
3
Название детали
Труба гибкая d= мм
Заводской номер
Труба гибкая d=60 мм
Количество на модель
№
4
Название детали
Хомут стяжной червячный d=мм
Заводской номер
d=50-70мм
Количество на модель
№
5
Название детали
Болт М8-6gx25
Заводской номер
Болт М8-6gx25
Количество на модель
№
6
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
7
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
№
8
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
8
Название детали
Отопитель независимый AIRTRONIC D2
Заводской номер
25 2116 05 0000
Количество на модель
№
9
Название детали
Шайба 8.01.10.019 ГОСТ 6958-78
Заводской номер
31 0140
Количество на модель
№
10
Название детали
Шайба ГОСТ
Заводской номер
31 0140-20
Количество на модель
№
10
Название детали
Тарелка
Заводской номер
2001-53-118
Количество на модель
№
11
Название детали
Болт Mx, xx. ГОСТ
Заводской номер
28 0385-20
Количество на модель
№
12
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0385
Количество на модель
№
12
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
13
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
№
14
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
14
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
№
15
Название детали
Шайба d=мм
Заводской номер
Шайба d=6,5мм
Количество на модель
№
16
Название детали
Хомут стяжной
Заводской номер
Хомут стяжной
Количество на модель
№
17
Название детали
прокладка
Заводской номер
40 0310
Количество на модель
№
18
Название детали
Хомутик
Заводской номер
700-40-3310
Количество на модель
№
19
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
№
20
Название детали
Труба гибкая d=мм
Заводской номер
Труба гибкая d=25мм
Количество на модель
№
21
Название детали
Трубка пластиковая 4x1,
Заводской номер
Трубка пластиковая 4x1,25
Количество на модель
№
22
Название детали
Рукав, 5х9,
Заводской номер
3,5x9,5
Количество на модель
№
24
Название детали
Насос топливный
Заводской номер
Насос топливный
Количество на модель
№
25
Название детали
Держатель насоса
Заводской номер
Держатель насоса
Количество на модель
№
26
Название детали
Болт M6x30
Заводской номер
Болт М6x30
Количество на модель
№
27
Название детали
Рукав 5x3
Заводской номер
5x3
Количество на модель
№
28
Название детали
Кольцо
Заводской номер
700-40-6695
Количество на модель
№
29
Название детали
Трубка пластиковая 6x2
Заводской номер
Трубка пластиковая 6x2
Количество на модель
№
30
Название детали
Зажимной болт
Заводской номер
41 5125
Количество на модель
№
31
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
№
32
Название детали
Болт 6x12
Заводской номер
Болт 6x12
Количество на модель
№
34
Название детали
Глушитель
Заводской номер
Глушитель
Количество на модель
№
35
Название детали
Хомут
Заводской номер
Хомут
Количество на модель
№
36
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
№
38
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0110
Количество на модель
№
39
Название детали
Шайба кп. ГОСТ
Заводской номер
31 0110-20
Количество на модель
№
39
Название детали
Упор
Заводской номер
2001-53-44
Количество на модель
№
40
Название детали
Винт V.M.
Заводской номер
Винт В.М4-6gx10
Количество на модель
№
41
Название детали
Орех М
Заводской номер
Гайка М4
Количество на модель
№
42
Название детали
Шайба
Заводской номер
Шайба 4
Количество на модель
№
43
Название детали
Тарелка
Заводской номер
0901-53-1
Количество на модель
№
44
Название детали
Крышка
Заводской номер
312001-53-8-20
Количество на модель
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка независимого отопителя кабины | 2001-53-3-20СП(SP) | |||||||
| 1 | Заклёпка- | Заклёпка 3120-32-08 | 1 | |||||
| 2 | Сопло | 330 31 311 | 2 | |||||
| 3 | Воздухораспределитель | Воздухораспределитель | 3 | |||||
| 4 | Труба гибкая d= мм | Труба гибкая d=60 мм | 4 | |||||
| 5 | Хомут стяжной червячный d=мм | d=50-70мм | 5 | |||||
| 6 | Болт М8-6gx25 | Болт М8-6gx25 | 6 | |||||
| 7 | Шайба 8Т | Шайба 8Т | 7 | |||||
| 8 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 8 | |||||
| 8 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 8 | |||||
| 9 | Отопитель независимый AIRTRONIC D2 | 25 2116 05 0000 | 9 | |||||
| 10 | Шайба 8.01.10.019 ГОСТ 6958-78 | 31 0140 | 10 | |||||
| 10 | Шайба ГОСТ | 31 0140-20 | 10 | |||||
| 11 | Тарелка | 2001-53-118 | 11 | |||||
| 12 | Болт Mx, xx. ГОСТ | 28 0385-20 | 12 | |||||
| 12 | Болт Мх- х ГОСТ | 28 0385 | 12 | |||||
| 13 | Шайба ОТ | Шайба 12 ОТ | 13 | |||||
| 14 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 14 | |||||
| 14 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 14 | |||||
| 15 | Орех М | Гайка М6 | 15 | |||||
| 16 | Шайба d=мм | Шайба d=6,5мм | 16 | |||||
| 17 | Хомут стяжной | Хомут стяжной | 17 | |||||
| 18 | прокладка | 40 0310 | 18 | |||||
| 19 | Хомутик | 700-40-3310 | 19 | |||||
| 20 | Болт М8-6gx16 | Болт М8-6gx16 | 20 | |||||
| 21 | Труба гибкая d=мм | Труба гибкая d=25мм | 21 | |||||
| 22 | Трубка пластиковая 4x1, | Трубка пластиковая 4x1,25 | 22 | |||||
| 24 | Рукав, 5х9, | 3,5x9,5 | 24 | |||||
| 25 | Насос топливный | Насос топливный | 25 | |||||
| 26 | Держатель насоса | Держатель насоса | 26 | |||||
| 27 | Болт M6x30 | Болт М6x30 | 27 | |||||
| 28 | Рукав 5x3 | 5x3 | 28 | |||||
| 29 | Кольцо | 700-40-6695 | 29 | |||||
| 30 | Трубка пластиковая 6x2 | Трубка пластиковая 6x2 | 30 | |||||
| 31 | Зажимной болт | 41 5125 | 31 | |||||
| 32 | Прокладка | 46-43-313 | 32 | |||||
| 34 | Болт 6x12 | Болт 6x12 | 34 | |||||
| 35 | Глушитель | Глушитель | 35 | |||||
| 36 | Хомут | Хомут | 36 | |||||
| 38 | Шайба 6Т | Шайба 6Т | 38 | |||||
| 39 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 31 0110 | 39 | |||||
| 39 | Шайба кп. ГОСТ | 31 0110-20 | 39 | |||||
| 40 | Упор | 2001-53-44 | 40 | |||||
| 41 | Винт V.M. | Винт В.М4-6gx10 | 41 | |||||
| 42 | Орех М | Гайка М4 | 42 | |||||
| 43 | Шайба | Шайба 4 | 43 | |||||
| 44 | Тарелка | 0901-53-1 | 44 | |||||
| 45 | Крышка | 312001-53-8-20 | 45 |
