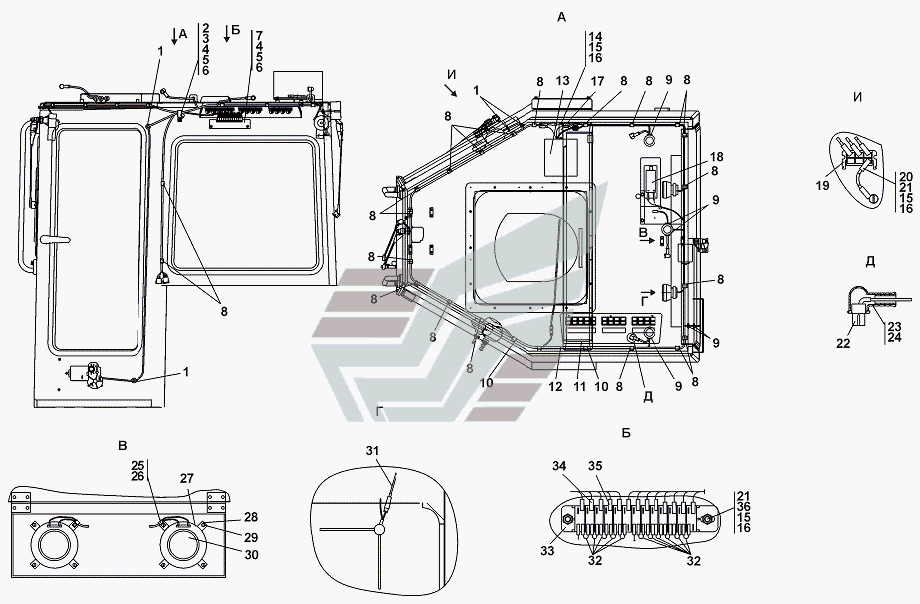

1102-10-13-04СП Электрооборудование крыши кабины
100%
Название детали
Электрооборудование крыши кабины
Заводской номер
1102-10-13-04СП(SP)
Количество на модель
№
Название детали
Электрооборудование крыши кабины
Заводской номер
1102-10-13-04-10СП -20(SP)
Количество на модель
№
Название детали
Электрооборудование крыши кабины
Заводской номер
1102-10-13-04-20СП -20(SP)
Количество на модель
№
Название детали
Кольцо
Заводской номер
700-40-6682
Количество на модель
4
№
1
Название детали
прокладка
Заводской номер
700-40-6684-02
Количество на модель
1
№
2
Название детали
Хомутик
Заводской номер
700-41-3187
Количество на модель
1
№
3
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
3
№
4
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
3
№
5
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
6
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
3
№
6
Название детали
Кронштейн
Заводской номер
1102-10-22-20
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
1102-10-22
Количество на модель
№
7
Название детали
Прокладка
Заводской номер
700-40-6684-05
Количество на модель
21
№
8
Название детали
Кольцо
Заводской номер
700-40-6695
Количество на модель
11
№
9
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
2
№
10
Название детали
Щиток выключателей
Заводской номер
1102-10-165-02СП(SP)
Количество на модель
1
№
11
Название детали
Жгут
Заводской номер
1102-10-166-04--20СП(SP)
Количество на модель
1
№
12
Название детали
Жгут
Заводской номер
1102-10-166-04СП(SP)
Количество на модель
№
12
Название детали
Жгут
Заводской номер
1102-10-135СП(SP)
Количество на модель
№
13
Название детали
Жгут
Заводской номер
1102-10-135-20СП(SP)
Количество на модель
1
№
13
Название детали
Болт М6-6gx16
Заводской номер
Болт М6-6gx16
Количество на модель
1
№
14
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
11
№
15
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0110
Количество на модель
№
16
Название детали
Шайба кп. ГОСТ
Заводской номер
31 0110-20
Количество на модель
11
№
16
Название детали
Комплект монтажных частей
Заводской номер
Комплект монтажных частей
Количество на модель
1
№
17
Название детали
Светильник автотранспортный
Заводской номер
Светильник автотранспортный
Количество на модель
1
№
18
Название детали
Колодка гнездовая
Заводской номер
602606
Количество на модель
4
№
19
Название детали
Провод
Заводской номер
404-10-180-51-20СП -20(SP)
Количество на модель
4
№
20
Название детали
Провод
Заводской номер
404-10-180-51СП(SP)
Количество на модель
№
20
Название детали
Винт V.M.
Заводской номер
Винт В.М6-6gx12
Количество на модель
7
№
21
Название детали
Колодка гнездовая
Заводской номер
6026023
Количество на модель
5
№
22
Название детали
Шапка
Заводской номер
40 0195
Количество на модель
3
№
23
Название детали
Наконечник
Заводской номер
700-40-5607
Количество на модель
3
№
24
Название детали
Хомутик
Заводской номер
41 5045
Количество на модель
2
№
25
Название детали
Прокладка
Заводской номер
700-40-6684-08
Количество на модель
2
№
26
Название детали
Система акустическая автомобильная
Заводской номер
ЯУЗа АС-1352
Количество на модель
2
№
27
Название детали
Клипса
Заводской номер
Клипса
Количество на модель
8
№
28
Название детали
Винт самонарезающий с полупотайной головкой 2,9х19
Заводской номер
Винт самонарезающий
Количество на модель
8
№
29
Название детали
Защитная сетка
Заводской номер
Сетка защитная
Количество на модель
2
№
30
Название детали
Жгут
Заводской номер
1102-10-136СП(SP)
Количество на модель
№
31
Название детали
Жгут
Заводской номер
1102-10-136-20СП(SP)
Количество на модель
1
№
31
Название детали
Провод
Заводской номер
1102-10-175СП(SP)
Количество на модель
№
32
Название детали
Провод
Заводской номер
1102-10-175-20СП(SP)
Количество на модель
11
№
32
Название детали
Блок предохранителей-
Заводской номер
413722.00-09
Количество на модель
1
№
33
Название детали
Предохранитель А
Заводской номер
30А 356.3722
Количество на модель
1
№
34
Название детали
Предохранитель А
Заводской номер
10А 352.3722
Количество на модель
12
№
35
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Электрооборудование крыши кабины | 1102-10-13-04СП(SP) | |||||||
| Электрооборудование крыши кабины | 1102-10-13-04-10СП -20(SP) | |||||||
| Электрооборудование крыши кабины | 1102-10-13-04-20СП -20(SP) | |||||||
| 1 | Кольцо | 700-40-6682 | 4 | 4 | 1 | |||
| 2 | прокладка | 700-40-6684-02 | 1 | 1 | 2 | |||
| 3 | Хомутик | 700-41-3187 | 1 | 1 | 3 | |||
| 4 | Болт М8-6gx16 | Болт М8-6gx16 | 3 | 3 | 4 | |||
| 5 | Шайба 8Т | Шайба 8Т | 3 | 3 | 5 | |||
| 6 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 6 | |||||
| 6 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 3 | 3 | 6 | |||
| 7 | Кронштейн | 1102-10-22-20 | 1 | 1 | 7 | |||
| 7 | Кронштейн | 1102-10-22 | 7 | |||||
| 8 | Прокладка | 700-40-6684-05 | 21 | 21 | 8 | |||
| 9 | Кольцо | 700-40-6695 | 11 | 11 | 9 | |||
| 10 | Прокладка | 700-40-6684-04 | 2 | 2 | 10 | |||
| 11 | Щиток выключателей | 1102-10-165-02СП(SP) | 1 | 1 | 11 | |||
| 12 | Жгут | 1102-10-166-04--20СП(SP) | 1 | 1 | 12 | |||
| 12 | Жгут | 1102-10-166-04СП(SP) | 12 | |||||
| 13 | Жгут | 1102-10-135СП(SP) | 13 | |||||
| 13 | Жгут | 1102-10-135-20СП(SP) | 1 | 1 | 13 | |||
| 14 | Болт М6-6gx16 | Болт М6-6gx16 | 1 | 1 | 14 | |||
| 15 | Шайба 6Т | Шайба 6Т | 11 | 11 | 15 | |||
| 16 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 31 0110 | 16 | |||||
| 16 | Шайба кп. ГОСТ | 31 0110-20 | 11 | 11 | 16 | |||
| 17 | Комплект монтажных частей | Комплект монтажных частей | 1 | 1 | 17 | |||
| 18 | Светильник автотранспортный | Светильник автотранспортный | 1 | 1 | 18 | |||
| 19 | Колодка гнездовая | 602606 | 4 | 4 | 19 | |||
| 20 | Провод | 404-10-180-51-20СП -20(SP) | 4 | 4 | 20 | |||
| 20 | Провод | 404-10-180-51СП(SP) | 20 | |||||
| 21 | Винт V.M. | Винт В.М6-6gx12 | 7 | 7 | 21 | |||
| 22 | Колодка гнездовая | 6026023 | 5 | 5 | 22 | |||
| 23 | Шапка | 40 0195 | 3 | 3 | 23 | |||
| 24 | Наконечник | 700-40-5607 | 3 | 3 | 24 | |||
| 25 | Хомутик | 41 5045 | 2 | 2 | 25 | |||
| 26 | Прокладка | 700-40-6684-08 | 2 | 2 | 26 | |||
| 27 | Система акустическая автомобильная | ЯУЗа АС-1352 | 2 | 2 | 27 | |||
| 28 | Клипса | Клипса | 8 | 8 | 28 | |||
| 29 | Винт самонарезающий с полупотайной головкой 2,9х19 | Винт самонарезающий | 8 | 8 | 29 | |||
| 30 | Защитная сетка | Сетка защитная | 2 | 2 | 30 | |||
| 31 | Жгут | 1102-10-136СП(SP) | 31 | |||||
| 31 | Жгут | 1102-10-136-20СП(SP) | 1 | 1 | 31 | |||
| 32 | Провод | 1102-10-175СП(SP) | 32 | |||||
| 32 | Провод | 1102-10-175-20СП(SP) | 11 | 11 | 32 | |||
| 33 | Блок предохранителей- | 413722.00-09 | 1 | 1 | 33 | |||
| 34 | Предохранитель А | 30А 356.3722 | 1 | 1 | 34 | |||
| 35 | Предохранитель А | 10А 352.3722 | 12 | 12 | 35 | |||
| 36 | Орех М | Гайка М6 | 2 | 2 | 36 |
