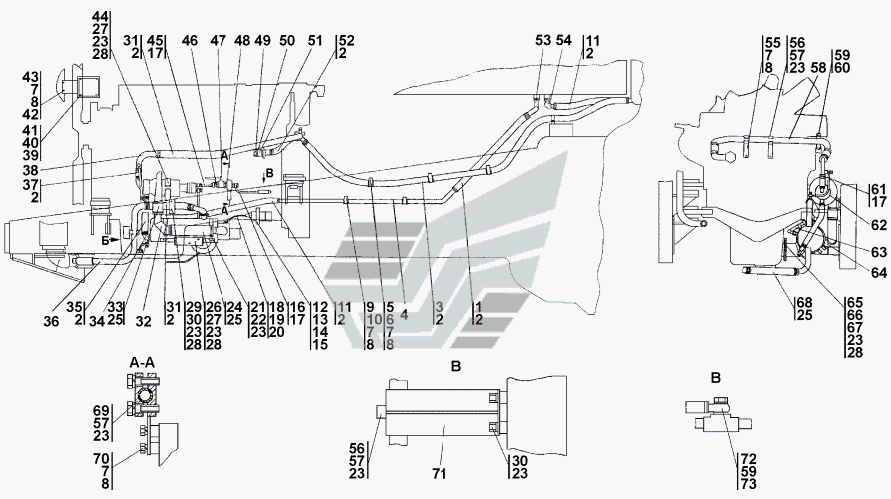

2006-43-2СП Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
2006-43-2СП(SP)
Количество на модель
№
Название детали
Установка системы подогрева
Заводской номер
2006-43-2-20СП(SP)
Количество на модель
№
Название детали
Рукав Рукав
Заводской номер
46 0901-14 46 0901-14-20
Количество на модель
№
1
Название детали
Рукав Рукав
Заводской номер
46 0901-24 46 0901-24-20
Количество на модель
№
3
Название детали
Труба
Заводской номер
2002-43-131-20
Количество на модель
№
4
Название детали
Труба
Заводской номер
2002-43-131
Количество на модель
№
4
Название детали
Прокладка
Заводской номер
700-40-6684-01
Количество на модель
№
5
Название детали
Хомутик
Заводской номер
41 5355
Количество на модель
№
6
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
№
7
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
8
Название детали
Хомутик
Заводской номер
700-41 -2548
Количество на модель
№
9
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
№
10
Название детали
Рукав
Заводской номер
46 0901-15
Количество на модель
№
11
Название детали
Болт М6-6gx16
Заводской номер
Болт М6-6gx16
Количество на модель
№
12
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
№
13
Название детали
Коммутатор транзисторный 9301.3734
Заводской номер
9301.3734
Количество на модель
№
14
Название детали
Модуль зажигания отопителя 9301.3734-01
Заводской номер
9301.3734-01
Количество на модель
№
15
Название детали
Рукав
Заводской номер
46 0501-03
Количество на модель
№
16
Название детали
Шланговый хомут DIN3017-AS30-45/ 12C7W2
Заводской номер
DIN3017-AS30-45/ 12C7W2
Количество на модель
№
17
Название детали
Провод ВН
Заводской номер
312505-10-107СП(SP)
Количество на модель
№
18
Название детали
Колпачок защитный проводов высокого напряжения 130-370-71486
Заводской номер
130-370-71486
Количество на модель
№
19
Название детали
Наконечник свечной с помехоподавателем
Заводской номер
СЭ12
Количество на модель
№
20
Название детали
Петля
Заводской номер
0902-43-14СП(SP)
Количество на модель
№
21
Название детали
Болт М12-6gх55
Заводской номер
28 0376
Количество на модель
№
22
Название детали
Шайба 12.ОТ
Заводской номер
Шайба 12.ОТ
Количество на модель
№
23
Название детали
Рукав
Заводской номер
46 1501-05
Количество на модель
№
24
Название детали
Шланговый хомут DIN3017-AS50-70/ 12C7W2
Заводской номер
DIN3017-AS50-70/ 12C7W2
Количество на модель
№
25
Название детали
Кронштейн
Заводской номер
1102-42-18СП (SP)
Количество на модель
№
26
Название детали
Болт М12x1,25-6gx30
Заводской номер
Болт М12x1,25-6gx30
Количество на модель
№
27
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
28
Название детали
Кронштейн
Заводской номер
2002-43-74СП(SP)
Количество на модель
№
29
Название детали
Болт М12x1,25-6gx20
Заводской номер
Болт М12x1,25-6gx20
Количество на модель
№
30
Название детали
Рукав
Заводской номер
46 1201-22
Количество на модель
№
31
Название детали
Воздуховод
Заводской номер
2002-43-16СП(SP)
Количество на модель
№
32
Название детали
Рукав
Заводской номер
46 1501
Количество на модель
№
33
Название детали
Трубопровод
Заводской номер
2002-43-66СП(SP)
Количество на модель
№
34
Название детали
Рукав
Заводской номер
46 1201-16
Количество на модель
№
35
Название детали
Трубопровод
Заводской номер
2002-43-78СП(SP)
Количество на модель
№
36
Название детали
Рукав Рукав
Заводской номер
46 1201-02 46 1201-02-20
Количество на модель
№
37
Название детали
Трубопровод
Заводской номер
0602-43-35СП(SP)
Количество на модель
№
38
Название детали
Щиток управления ПЖД-600И-1015410
Заводской номер
ПЖД-600И-1015410
Количество на модель
№
39
Название детали
Шайба 5
Заводской номер
Шайба 5
Количество на модель
№
40
Название детали
Винт ВМ5-6x16
Заводской номер
Винт ВМ5-6x16
Количество на модель
№
41
Название детали
Шайба 8.01.10.019 ГОСТ 6958-78
Заводской номер
31 0140
Количество на модель
№
42
Название детали
Корпус
Заводской номер
312505-43-17СП(SP)
Количество на модель
№
43
Название детали
Скоба
Заводской номер
2002-43-22СП(SP)
Количество на модель
№
44
Название детали
Рукав
Заводской номер
46 0501-02
Количество на модель
№
45
Название детали
Переходник
Заводской номер
0602-43-3
Количество на модель
№
46
Название детали
Кран шаровой 0,63/15
Заводской номер
0,63/15
Количество на модель
№
47
Название детали
Переходник
Заводской номер
0602-43-15
Количество на модель
№
48
Название детали
Болт зажимной
Заводской номер
311506-43-27-20
Количество на модель
№
49
Название детали
Болт зажимной
Заводской номер
311506-43-27
Количество на модель
№
49
Название детали
Прокладка
Заводской номер
311506-43-2
Количество на модель
№
50
Название детали
Трубопровод
Заводской номер
311506-43-113СП(SP)
Количество на модель
№
51
Название детали
Трубопровод
Заводской номер
311506-43-113-20СП -20(SP)
Количество на модель
№
51
Название детали
Рукав
Заводской номер
46 1201-08
Количество на модель
№
52
Название детали
Труба
Заводской номер
2002-43-128
Количество на модель
№
53
Название детали
Труба
Заводской номер
2002-43-128-20
Количество на модель
№
53
Название детали
Переходник
Заводской номер
2502-43-90СП(SP)
Количество на модель
№
54
Название детали
Кронштейн
Заводской номер
311506-43-114СП(SP)
Количество на модель
№
55
Название детали
Фланец
Заводской номер
404-43-87
Количество на модель
№
56
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
№
57
Название детали
Трубопровод
Заводской номер
312006-43-17СП(SP)
Количество на модель
№
58
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
№
59
Название детали
Пробка
Заводской номер
700-37-2077
Количество на модель
№
60
Название детали
Рукав
Заводской номер
46 0501-04
Количество на модель
№
61
Название детали
Агрегат насосный ПЖД 30Л-1015200
Заводской номер
ПЖД 30Л-1015200
Количество на модель
№
62
Название детали
Топливопровод
Заводской номер
312006-43-15СП(SP)
Количество на модель
№
63
Название детали
Котел подогревателя ПЖД-30Л-1015010
Заводской номер
ПЖД-30Л-1015010
Количество на модель
№
64
Название детали
Газовод
Заводской номер
311506-43-105СП(SP)
Количество на модель
№
65
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
№
66
Название детали
Гайка М12x1,25
Заводской номер
Гайка М12x1,25
Количество на модель
№
67
Название детали
Рукав
Заводской номер
46 1201-31
Количество на модель
№
68
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
№
69
Название детали
Кронштейн
Заводской номер
1106-43-80СП(SP)
Количество на модель
№
70
Название детали
Кронштейн
Заводской номер
2002-43-68-01СП(SP)
Количество на модель
№
71
Название детали
Наконечник
Заводской номер
2501-43-254СП(SP)
Количество на модель
№
72
Название детали
Зажимной болт
Заводской номер
700-41 -2622
Количество на модель
№
73
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 2006-43-2СП(SP) | |||||||
| Установка системы подогрева | 2006-43-2-20СП(SP) | |||||||
| 1 | Рукав Рукав | 46 0901-14 46 0901-14-20 | 1 | |||||
| 3 | Рукав Рукав | 46 0901-24 46 0901-24-20 | 3 | |||||
| 4 | Труба | 2002-43-131-20 | 4 | |||||
| 4 | Труба | 2002-43-131 | 4 | |||||
| 5 | Прокладка | 700-40-6684-01 | 5 | |||||
| 6 | Хомутик | 41 5355 | 6 | |||||
| 7 | Болт М8-6gx16 | Болт М8-6gx16 | 7 | |||||
| 8 | Шайба 8Т | Шайба 8Т | 8 | |||||
| 9 | Хомутик | 700-41 -2548 | 9 | |||||
| 10 | Прокладка | 700-40-6684-03 | 10 | |||||
| 11 | Рукав | 46 0901-15 | 11 | |||||
| 12 | Болт М6-6gx16 | Болт М6-6gx16 | 12 | |||||
| 13 | Шайба 6Т | Шайба 6Т | 13 | |||||
| 14 | Коммутатор транзисторный 9301.3734 | 9301.3734 | 14 | |||||
| 15 | Модуль зажигания отопителя 9301.3734-01 | 9301.3734-01 | 15 | |||||
| 16 | Рукав | 46 0501-03 | 16 | |||||
| 17 | Шланговый хомут DIN3017-AS30-45/ 12C7W2 | DIN3017-AS30-45/ 12C7W2 | 17 | |||||
| 18 | Провод ВН | 312505-10-107СП(SP) | 18 | |||||
| 19 | Колпачок защитный проводов высокого напряжения 130-370-71486 | 130-370-71486 | 19 | |||||
| 20 | Наконечник свечной с помехоподавателем | СЭ12 | 20 | |||||
| 21 | Петля | 0902-43-14СП(SP) | 21 | |||||
| 22 | Болт М12-6gх55 | 28 0376 | 22 | |||||
| 23 | Шайба 12.ОТ | Шайба 12.ОТ | 23 | |||||
| 24 | Рукав | 46 1501-05 | 24 | |||||
| 25 | Шланговый хомут DIN3017-AS50-70/ 12C7W2 | DIN3017-AS50-70/ 12C7W2 | 25 | |||||
| 26 | Кронштейн | 1102-42-18СП (SP) | 26 | |||||
| 27 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | 27 | |||||
| 28 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 28 | |||||
| 29 | Кронштейн | 2002-43-74СП(SP) | 29 | |||||
| 30 | Болт М12x1,25-6gx20 | Болт М12x1,25-6gx20 | 30 | |||||
| 31 | Рукав | 46 1201-22 | 31 | |||||
| 32 | Воздуховод | 2002-43-16СП(SP) | 32 | |||||
| 33 | Рукав | 46 1501 | 33 | |||||
| 34 | Трубопровод | 2002-43-66СП(SP) | 34 | |||||
| 35 | Рукав | 46 1201-16 | 35 | |||||
| 36 | Трубопровод | 2002-43-78СП(SP) | 36 | |||||
| 37 | Рукав Рукав | 46 1201-02 46 1201-02-20 | 37 | |||||
| 38 | Трубопровод | 0602-43-35СП(SP) | 38 | |||||
| 39 | Щиток управления ПЖД-600И-1015410 | ПЖД-600И-1015410 | 39 | |||||
| 40 | Шайба 5 | Шайба 5 | 40 | |||||
| 41 | Винт ВМ5-6x16 | Винт ВМ5-6x16 | 41 | |||||
| 42 | Шайба 8.01.10.019 ГОСТ 6958-78 | 31 0140 | 42 | |||||
| 43 | Корпус | 312505-43-17СП(SP) | 43 | |||||
| 44 | Скоба | 2002-43-22СП(SP) | 44 | |||||
| 45 | Рукав | 46 0501-02 | 45 | |||||
| 46 | Переходник | 0602-43-3 | 46 | |||||
| 47 | Кран шаровой 0,63/15 | 0,63/15 | 47 | |||||
| 48 | Переходник | 0602-43-15 | 48 | |||||
| 49 | Болт зажимной | 311506-43-27-20 | 49 | |||||
| 49 | Болт зажимной | 311506-43-27 | 49 | |||||
| 50 | Прокладка | 311506-43-2 | 50 | |||||
| 51 | Трубопровод | 311506-43-113СП(SP) | 51 | |||||
| 51 | Трубопровод | 311506-43-113-20СП -20(SP) | 51 | |||||
| 52 | Рукав | 46 1201-08 | 52 | |||||
| 53 | Труба | 2002-43-128 | 53 | |||||
| 53 | Труба | 2002-43-128-20 | 53 | |||||
| 54 | Переходник | 2502-43-90СП(SP) | 54 | |||||
| 55 | Кронштейн | 311506-43-114СП(SP) | 55 | |||||
| 56 | Фланец | 404-43-87 | 56 | |||||
| 57 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 57 | |||||
| 58 | Трубопровод | 312006-43-17СП(SP) | 58 | |||||
| 59 | Прокладка | 46-43-313 | 59 | |||||
| 60 | Пробка | 700-37-2077 | 60 | |||||
| 61 | Рукав | 46 0501-04 | 61 | |||||
| 62 | Агрегат насосный ПЖД 30Л-1015200 | ПЖД 30Л-1015200 | 62 | |||||
| 63 | Топливопровод | 312006-43-15СП(SP) | 63 | |||||
| 64 | Котел подогревателя ПЖД-30Л-1015010 | ПЖД-30Л-1015010 | 64 | |||||
| 65 | Газовод | 311506-43-105СП(SP) | 65 | |||||
| 66 | Болт M12x1, | Болт М12x1,25-6gx25 | 66 | |||||
| 67 | Гайка М12x1,25 | Гайка М12x1,25 | 67 | |||||
| 68 | Рукав | 46 1201-31 | 68 | |||||
| 69 | Прижим | 2502-43-79 | 69 | |||||
| 70 | Кронштейн | 1106-43-80СП(SP) | 70 | |||||
| 71 | Кронштейн | 2002-43-68-01СП(SP) | 71 | |||||
| 72 | Наконечник | 2501-43-254СП(SP) | 72 | |||||
| 73 | Зажимной болт | 700-41 -2622 | 73 |
