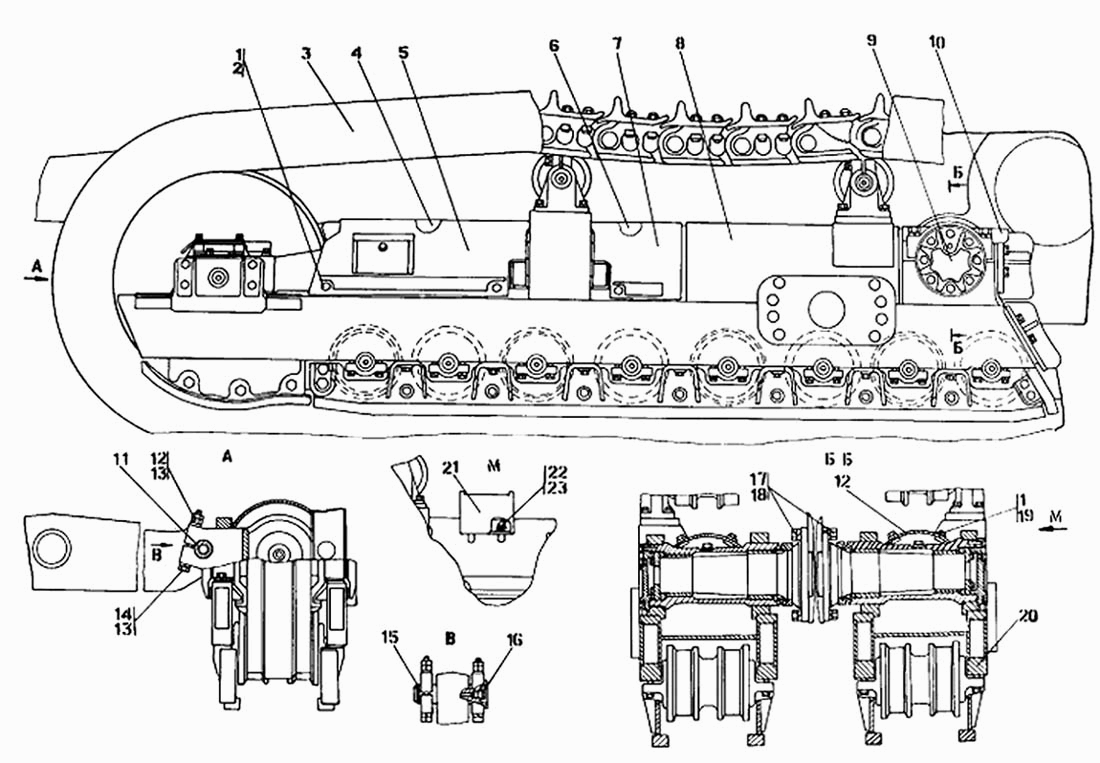

Система ходовая (для модели ТМ- Я)
100%
Название детали
Система ходовая
Заводской номер
ТМ2501-21-1-СП
Количество на модель
1
№
Название детали
Система ходовая
Заводской номер
ТМ2501-21-1-20-СП
Количество на модель
№
Название детали
Болт MX-XX ГОСТ
Заводской номер
280520
Количество на модель
20
№
1
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280520-20
Количество на модель
№
1
Название детали
Шайба ГОСТ
Заводской номер
700-31-2209
Количество на модель
12
№
2
Название детали
Шайба ГОСТ
Заводской номер
700-31-2209-20
Количество на модель
№
2
Название детали
Caterpillar
Заводской номер
ТТ2501-22-1СП
Количество на модель
2
№
3
Название детали
Кожух
Заводской номер
ТМ2501-21-24-01СП
Количество на модель
1
№
4
Название детали
Кожух
Заводской номер
ТМ2501-21-24-01-20СП
Количество на модель
№
4
Название детали
Кожух
Заводской номер
ТМ2501-21-24СП
Количество на модель
1
№
5
Название детали
Кожух
Заводской номер
ТМ2501-21-24-20СП
Количество на модель
№
5
Название детали
Кожух
Заводской номер
ТМ2501-21-23-01-20СП
Количество на модель
№
6
Название детали
Кожух
Заводской номер
ТМ2501-21-23-01СП
Количество на модель
1
№
6
Название детали
Кожух
Заводской номер
ТМ2501-21-23СП
Количество на модель
1
№
7
Название детали
Кожух
Заводской номер
ТМ2501-21-23-20СП
Количество на модель
№
7
Название детали
Тележка
Заводской номер
ТМ2501-21-3-СП
Количество на модель
1
№
8
Название детали
Тележка
Заводской номер
ТМ2501-21-3-20-СП
Количество на модель
№
8
Название детали
Петля
Заводской номер
ТМ2501-21-30-20СП
Количество на модель
№
9
Название детали
Петля
Заводской номер
ТМ2501-21-30СП
Количество на модель
2
№
9
Название детали
Кожух
Заводской номер
ТМ2501-21-48
Количество на модель
2
№
10
Название детали
Кожух
Заводской номер
ТМ2501-21-48-20
Количество на модель
№
10
Название детали
Палец
Заводской номер
ТМ2501-21-1
Количество на модель
2
№
11
Название детали
Гайка MxH.X ГОСТ
Заводской номер
300350-20
Количество на модель
№
12
Название детали
Гайка MxH.X ГОСТ
Заводской номер
300350
Количество на модель
8
№
12
Название детали
Шайба Т.Д. ГОСТ
Заводской номер
Шайба 24Т.65Г ГОСТ 6402-70
Количество на модель
8
№
13
Название детали
Болт MX-XX ГОСТ
Заводской номер
280895
Количество на модель
4
№
14
Название детали
Болт Mxxx ГОСТ
Заводской номер
280895-20
Количество на модель
№
14
Название детали
Кольцо С ГОСТ
Заводской номер
580672
Количество на модель
2
№
15
Название детали
Пробка
Заводской номер
375509
Количество на модель
2
№
16
Название детали
Пробка
Заводской номер
375509-20
Количество на модель
№
16
Название детали
Болт М30х2-6gх110.109.40Х019 ГОСТ 7796-70
Заводской номер
280950
Количество на модель
24
№
17
Название детали
Болт М30х2-6gх110 ГОСТ 7796-70
Заводской номер
280950-20
Количество на модель
№
17
Название детали
Шайба
Заводской номер
700-31-2522-20
Количество на модель
№
18
Название детали
Шайба
Заводской номер
700-31-2522
Количество на модель
24
№
18
Название детали
Шайба ГОСТ
Заводской номер
310270
Количество на модель
8
№
19
Название детали
Шайба ГОСТ
Заводской номер
310270-20
Количество на модель
№
19
Название детали
Тележка
Заводской номер
ТМ2501-21-2-СП
Количество на модель
1
№
20
Название детали
Тележка
Заводской номер
ТМ2501-21-2-20-СП
Количество на модель
№
20
Название детали
Подножка
Заводской номер
ТМ2501-21-52-20
Количество на модель
№
21
Название детали
Подножка
Заводской номер
ТМ2501-21-52
Количество на модель
1
№
21
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх20 ГОСТ 7796-70
Количество на модель
2
№
22
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
2
№
23
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система ходовая | ТМ2501-21-1-СП | 1 | 1 | |||||
| Система ходовая | ТМ2501-21-1-20-СП | |||||||
| 1 | Болт MX-XX ГОСТ | 280520 | 20 | 20 | 1 | |||
| 1 | Болт Mx-X. ГОСТ | 280520-20 | 1 | |||||
| 2 | Шайба ГОСТ | 700-31-2209 | 12 | 12 | 2 | |||
| 2 | Шайба ГОСТ | 700-31-2209-20 | 2 | |||||
| 3 | Caterpillar | ТТ2501-22-1СП | 2 | 2 | 3 | |||
| 4 | Кожух | ТМ2501-21-24-01СП | 1 | 1 | 4 | |||
| 4 | Кожух | ТМ2501-21-24-01-20СП | 4 | |||||
| 5 | Кожух | ТМ2501-21-24СП | 1 | 1 | 5 | |||
| 5 | Кожух | ТМ2501-21-24-20СП | 5 | |||||
| 6 | Кожух | ТМ2501-21-23-01-20СП | 6 | |||||
| 6 | Кожух | ТМ2501-21-23-01СП | 1 | 1 | 6 | |||
| 7 | Кожух | ТМ2501-21-23СП | 1 | 1 | 7 | |||
| 7 | Кожух | ТМ2501-21-23-20СП | 7 | |||||
| 8 | Тележка | ТМ2501-21-3-СП | 1 | 1 | 8 | |||
| 8 | Тележка | ТМ2501-21-3-20-СП | 8 | |||||
| 9 | Петля | ТМ2501-21-30-20СП | 9 | |||||
| 9 | Петля | ТМ2501-21-30СП | 2 | 2 | 9 | |||
| 10 | Кожух | ТМ2501-21-48 | 2 | 2 | 10 | |||
| 10 | Кожух | ТМ2501-21-48-20 | 10 | |||||
| 11 | Палец | ТМ2501-21-1 | 2 | 2 | 11 | |||
| 12 | Гайка MxH.X ГОСТ | 300350-20 | 12 | |||||
| 12 | Гайка MxH.X ГОСТ | 300350 | 8 | 8 | 12 | |||
| 13 | Шайба Т.Д. ГОСТ | Шайба 24Т.65Г ГОСТ 6402-70 | 8 | 8 | 13 | |||
| 14 | Болт MX-XX ГОСТ | 280895 | 4 | 4 | 14 | |||
| 14 | Болт Mxxx ГОСТ | 280895-20 | 14 | |||||
| 15 | Кольцо С ГОСТ | 580672 | 2 | 2 | 15 | |||
| 16 | Пробка | 375509 | 2 | 2 | 16 | |||
| 16 | Пробка | 375509-20 | 16 | |||||
| 17 | Болт М30х2-6gх110.109.40Х019 ГОСТ 7796-70 | 280950 | 24 | 24 | 17 | |||
| 17 | Болт М30х2-6gх110 ГОСТ 7796-70 | 280950-20 | 17 | |||||
| 18 | Шайба | 700-31-2522-20 | 18 | |||||
| 18 | Шайба | 700-31-2522 | 24 | 24 | 18 | |||
| 19 | Шайба ГОСТ | 310270 | 8 | 8 | 19 | |||
| 19 | Шайба ГОСТ | 310270-20 | 19 | |||||
| 20 | Тележка | ТМ2501-21-2-СП | 1 | 1 | 20 | |||
| 20 | Тележка | ТМ2501-21-2-20-СП | 20 | |||||
| 21 | Подножка | ТМ2501-21-52-20 | 21 | |||||
| 21 | Подножка | ТМ2501-21-52 | 1 | 1 | 21 | |||
| 22 | Болт М- х ГОСТ | Болт М8-6gх20 ГОСТ 7796-70 | 2 | 2 | 22 | |||
| 23 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 2 | 2 | 23 | |||
| 23 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 23 |
