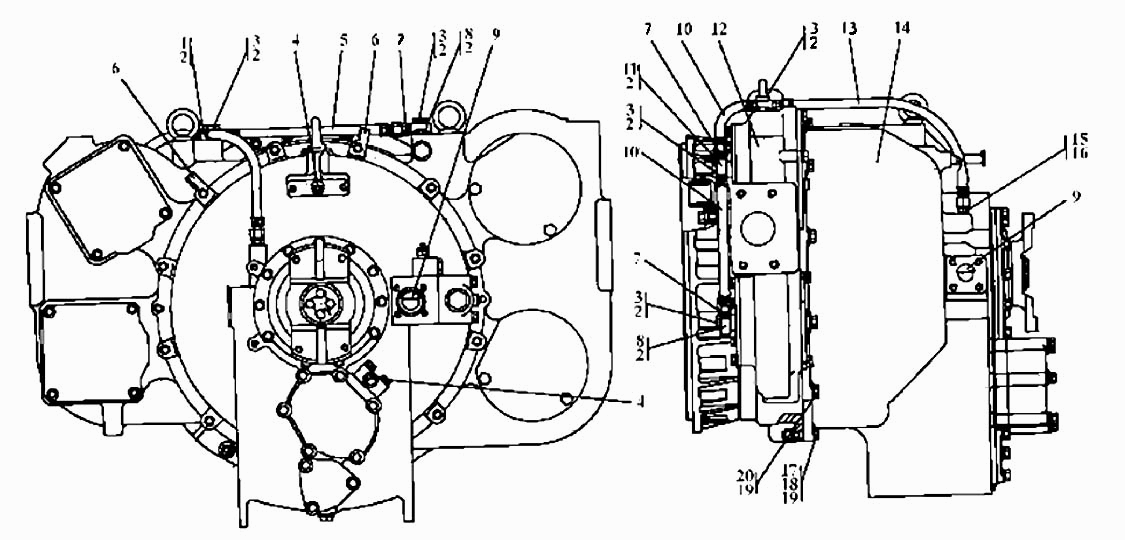

Установка редуктора привода насосов
100%
Название детали
Установка редуктора привода насосов
Заводской номер
2502-20-4СП
Количество на модель
1
№
Название детали
Установка редуктора привода насосов
Заводской номер
2502-20-4-20СП
Количество на модель
№
Название детали
Угольник
Заводской номер
2501-20-57
Количество на модель
1
№
1
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 018-022-25-51-1668 ГОСТ 18829-73/
Количество на модель
8
№
2
Название детали
Зажимной болт
Заводской номер
2501-20-8
Количество на модель
4
№
3
Название детали
Зажимной болт
Заводской номер
2501-20-8-20
Количество на модель
№
3
Название детали
Пробка
Заводской номер
440093
Количество на модель
2
№
4
Название детали
Рукав
Заводской номер
2501-20-113-01-20СП
Количество на модель
№
5
Название детали
Рукав
Заводской номер
2501-20-113-01СП
Количество на модель
1
№
5
Название детали
Угольник
Заводской номер
401-10-1
Количество на модель
2
№
6
Название детали
Угольник
Заводской номер
401-10-1-20
Количество на модель
№
6
Название детали
Штуцер
Заводской номер
2501-20-59
Количество на модель
3
№
7
Название детали
Штуцер
Заводской номер
2501-20-59-20
Количество на модель
№
7
Название детали
Угольник
Заводской номер
2501-20-58
Количество на модель
2
№
8
Название детали
Пробка
Заводской номер
440006
Количество на модель
2
№
9
Название детали
Рукав
Заводской номер
2501-20-113-20СП
Количество на модель
№
10
Название детали
Рукав
Заводской номер
2501-20-113СП
Количество на модель
2
№
10
Название детали
Угольник
Заводской номер
2501-20-58-01
Количество на модель
1
№
11
Название детали
Редуктор привода насосов
Заводской номер
2502-20-12СП
Количество на модель
1
№
12
Название детали
Редуктор привода насосов
Заводской номер
2502-20-12-20СП
Количество на модель
№
12
Название детали
Рукав
Заводской номер
2501-20-113-02СП
Количество на модель
1
№
13
Название детали
Рукав
Заводской номер
2501-20-113-02-20СП
Количество на модель
№
13
Название детали
Гидротрансформатор
Заводской номер
2501-14-11-20СП
Количество на модель
№
14
Название детали
Гидротрансформатор
Заводской номер
2501-14-11СП
Количество на модель
1
№
14
Название детали
Штуцер
Заводской номер
46-18-65
Количество на модель
1
№
15
Название детали
Кольцо х ГОСТ
Заводской номер
Кольцо 12х16 ГОСТ 4152-62
Количество на модель
1
№
16
Название детали
Болт Мхх ГОСТ
Заводской номер
Болт М16х1,5х60 ГОСТ 7795-70
Количество на модель
2
№
17
Название детали
Гайка Mx ГОСТ
Заводской номер
305250
Количество на модель
2
№
18
Название детали
Гайка Mx ГОСТ
Заводской номер
305250-20
Количество на модель
№
18
Название детали
Шайба .OT.D ГОСТ
Заводской номер
Шайба 16.ОТ.65Г ГОСТ 6402-70
Количество на модель
12
№
19
Название детали
Болт Mx ГОСТ
Заводской номер
Болт М16х45 ГОСТ 7796-70
Количество на модель
10
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка редуктора привода насосов | 2502-20-4СП | 1 | 1 | |||||
| Установка редуктора привода насосов | 2502-20-4-20СП | |||||||
| 1 | Угольник | 2501-20-57 | 1 | 1 | 1 | |||
| 2 | Кольцо- - ГОСТ /ТУ- | Кольцо 018-022-25-51-1668 ГОСТ 18829-73/ | 8 | 8 | 2 | |||
| 3 | Зажимной болт | 2501-20-8 | 4 | 4 | 3 | |||
| 3 | Зажимной болт | 2501-20-8-20 | 3 | |||||
| 4 | Пробка | 440093 | 2 | 2 | 4 | |||
| 5 | Рукав | 2501-20-113-01-20СП | 5 | |||||
| 5 | Рукав | 2501-20-113-01СП | 1 | 1 | 5 | |||
| 6 | Угольник | 401-10-1 | 2 | 2 | 6 | |||
| 6 | Угольник | 401-10-1-20 | 6 | |||||
| 7 | Штуцер | 2501-20-59 | 3 | 3 | 7 | |||
| 7 | Штуцер | 2501-20-59-20 | 7 | |||||
| 8 | Угольник | 2501-20-58 | 2 | 2 | 8 | |||
| 9 | Пробка | 440006 | 2 | 2 | 9 | |||
| 10 | Рукав | 2501-20-113-20СП | 10 | |||||
| 10 | Рукав | 2501-20-113СП | 2 | 2 | 10 | |||
| 11 | Угольник | 2501-20-58-01 | 1 | 1 | 11 | |||
| 12 | Редуктор привода насосов | 2502-20-12СП | 1 | 1 | 12 | |||
| 12 | Редуктор привода насосов | 2502-20-12-20СП | 12 | |||||
| 13 | Рукав | 2501-20-113-02СП | 1 | 1 | 13 | |||
| 13 | Рукав | 2501-20-113-02-20СП | 13 | |||||
| 14 | Гидротрансформатор | 2501-14-11-20СП | 14 | |||||
| 14 | Гидротрансформатор | 2501-14-11СП | 1 | 1 | 14 | |||
| 15 | Штуцер | 46-18-65 | 1 | 1 | 15 | |||
| 16 | Кольцо х ГОСТ | Кольцо 12х16 ГОСТ 4152-62 | 1 | 1 | 16 | |||
| 17 | Болт Мхх ГОСТ | Болт М16х1,5х60 ГОСТ 7795-70 | 2 | 2 | 17 | |||
| 18 | Гайка Mx ГОСТ | 305250 | 2 | 2 | 18 | |||
| 18 | Гайка Mx ГОСТ | 305250-20 | 18 | |||||
| 19 | Шайба .OT.D ГОСТ | Шайба 16.ОТ.65Г ГОСТ 6402-70 | 12 | 12 | 19 | |||
| 20 | Болт Mx ГОСТ | Болт М16х45 ГОСТ 7796-70 | 10 | 10 | 20 |
