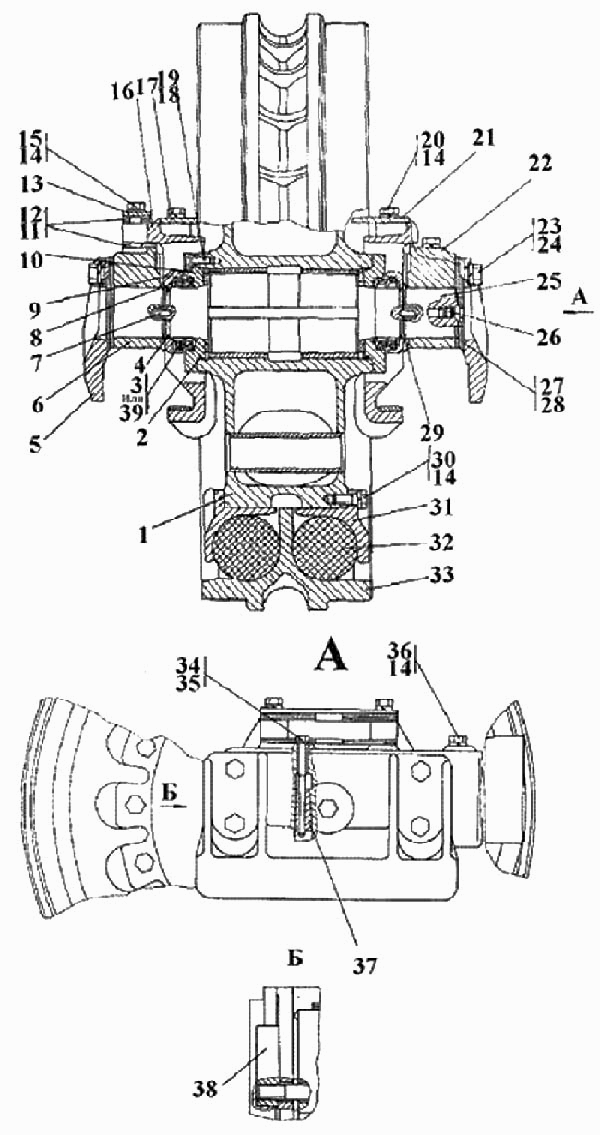

Колесо натяжное (для модели ТМ- Я)
100%
Название детали
Колесо натяжное
Заводской номер
ТМ2501-21-13-СП
Количество на модель
1
№
Название детали
Колесо натяжное
Заводской номер
ТМ2501-21-13-20-СП
Количество на модель
№
Название детали
Колесо натяжное
Заводской номер
ТМ2501-21-13-01-СП
Количество на модель
1
№
Название детали
Колесо натяжное
Заводской номер
ТМ2501-21-13-01-20-СП
Количество на модель
№
Название детали
Втулка
Заводской номер
ТМ2501-21-26СП
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
ТМ2501-21-26-20СП
Количество на модель
№
1
Название детали
Кольцо уплотнительное
Заводской номер
2501-21-142
Количество на модель
4
№
3
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 069-075-36-2-51-1668 ГОСТ 18829-7
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
2501-21-111
Количество на модель
2
№
5
Название детали
Крышка
Заводской номер
2501-21-111-20
Количество на модель
№
5
Название детали
Ползун
Заводской номер
ТМ2501-21-38
Количество на модель
1
№
6
Название детали
Ползун
Заводской номер
ТМ2501-21-38-20
Количество на модель
№
6
Название детали
Штифт
Заводской номер
325335
Количество на модель
4
№
7
Название детали
Кольцо упругое
Заводской номер
400212
Количество на модель
4
№
8
Название детали
Крышка
Заводской номер
2501-21-366
Количество на модель
2
№
9
Название детали
Фланец
Заводской номер
2501-21-252СП
Количество на модель
2
№
10
Название детали
Прокладка
Заводской номер
2501-21-131-01
Количество на модель
8
№
11
Название детали
Прокладка
Заводской номер
2501-21-131
Количество на модель
44
№
12
Название детали
Планка
Заводской номер
2501-21-128
Количество на модель
2
№
13
Название детали
Планка
Заводской номер
2501-21-128-20
Количество на модель
№
13
Название детали
Шайба .OT.D ГОСТ
Заводской номер
Шайба 16.ОТ.65Г ГОСТ 6402-70
Количество на модель
10
№
14
Название детали
Болт
Заводской номер
285582-20
Количество на модель
№
15
Название детали
Болт
Заводской номер
285582
Количество на модель
4
№
15
Название детали
Захват
Заводской номер
ТМ2501-21-28СП
Количество на модель
2
№
16
Название детали
Захват
Заводской номер
ТМ2501-21-28-20СП
Количество на модель
№
16
Название детали
Щиток
Заводской номер
2501-21-129
Количество на модель
1
№
17
Название детали
Щиток
Заводской номер
2501-21-129-20
Количество на модель
№
17
Название детали
Болт
Заводской номер
2501-21-411
Количество на модель
20
№
19
Название детали
Болт
Заводской номер
2501-21-411-20
Количество на модель
№
19
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544-20
Количество на модель
№
20
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544
Количество на модель
4
№
20
Название детали
Щиток
Заводской номер
2501-21-129-01
Количество на модель
1
№
21
Название детали
Щиток
Заводской номер
2501-21-129-01-20
Количество на модель
№
21
Название детали
Ползун
Заводской номер
ТМ2501-21-37
Количество на модель
1
№
22
Название детали
Ползун
Заводской номер
ТМ2501-21-37-20
Количество на модель
№
22
Название детали
Болт Мх- х ГОСТ
Заводской номер
280760-20
Количество на модель
№
23
Название детали
Болт Мхх ГОСТ
Заводской номер
280760
Количество на модель
8
№
23
Название детали
Шайба .OTG ГОСТ
Заводской номер
Шайба 20.ОТ65Г ГОСТ 6402-70
Количество на модель
48
№
24
Название детали
Шайба .OT.D ГОСТ
Заводской номер
Шайба 20.ОТ.65Г ГОСТ 6402-70
Количество на модель
№
24
Название детали
Вот
Заводской номер
2501-21-159СП
Количество на модель
1
№
25
Название детали
Вот
Заводской номер
2501-21-258СП
Количество на модель
1
№
25
Название детали
Пробка
Заводской номер
375509
Количество на модель
1
№
26
Название детали
Пробка
Заводской номер
375509-20
Количество на модель
№
26
Название детали
Прокладка
Заводской номер
2501-21-130
Количество на модель
16
№
27
Название детали
Прокладка
Заводской номер
2501-21-130-01
Количество на модель
4
№
28
Название детали
Кольцо
Заводской номер
585650
Количество на модель
2
№
29
Название детали
Болт Мх- х ГОСТ
Заводской номер
280725 -20
Количество на модель
№
30
Название детали
Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70
Заводской номер
280725
Количество на модель
40
№
30
Название детали
Упор
Заводской номер
ТМ2501-21-34
Количество на модель
8
№
31
Название детали
Упор
Заводской номер
ТМ2501-21-34-20
Количество на модель
№
31
Название детали
Сектор упругий
Заводской номер
400404
Количество на модель
8
№
32
Название детали
Обод
Заводской номер
ТМ2501-21-33
Количество на модель
1
№
33
Название детали
Обод
Заводской номер
ТМ2501-21-33-20
Количество на модель
№
33
Название детали
Болт М12х1,25-6gх140.90.109.40Х029 ГОСТ 7796-70
Заводской номер
280390-20
Количество на модель
№
34
Название детали
Болт М12х1,25-6gх140.90.109.40Х019 ГОСТ 7796-70
Заводской номер
280390
Количество на модель
2
№
34
Название детали
Шайба .OT.D ГОСТ
Заводской номер
Шайба 12.ОТ.65Г ГОСТ 6402-70
Количество на модель
2
№
35
Название детали
Болт М16х1,5-6gх85 ГОСТ 7796-70
Заводской номер
280566
Количество на модель
2
№
36
Название детали
Болт М16х1,5-6gх85 ГОСТ 7796-70
Заводской номер
280566-20
Количество на модель
№
36
Название детали
Клин
Заводской номер
403-21-128
Количество на модель
2
№
37
Название детали
Планка
Заводской номер
2501-21-134
Количество на модель
4
№
38
Название детали
Кольцо уплотнительное
Заводской номер
2501-21-136
Количество на модель
4
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Колесо натяжное | ТМ2501-21-13-СП | 1 | 1 | |||||
| Колесо натяжное | ТМ2501-21-13-20-СП | |||||||
| Колесо натяжное | ТМ2501-21-13-01-СП | 1 | 1 | |||||
| Колесо натяжное | ТМ2501-21-13-01-20-СП | |||||||
| 1 | Втулка | ТМ2501-21-26СП | 1 | 1 | 1 | |||
| 1 | Втулка | ТМ2501-21-26-20СП | 1 | |||||
| 3 | Кольцо уплотнительное | 2501-21-142 | 4 | 4 | 3 | |||
| 4 | Кольцо- - ГОСТ /ТУ- | Кольцо 069-075-36-2-51-1668 ГОСТ 18829-7 | 2 | 2 | 4 | |||
| 5 | Крышка | 2501-21-111 | 2 | 2 | 5 | |||
| 5 | Крышка | 2501-21-111-20 | 5 | |||||
| 6 | Ползун | ТМ2501-21-38 | 1 | 1 | 6 | |||
| 6 | Ползун | ТМ2501-21-38-20 | 6 | |||||
| 7 | Штифт | 325335 | 4 | 4 | 7 | |||
| 8 | Кольцо упругое | 400212 | 4 | 4 | 8 | |||
| 9 | Крышка | 2501-21-366 | 2 | 2 | 9 | |||
| 10 | Фланец | 2501-21-252СП | 2 | 2 | 10 | |||
| 11 | Прокладка | 2501-21-131-01 | 8 | 8 | 11 | |||
| 12 | Прокладка | 2501-21-131 | 44 | 44 | 12 | |||
| 13 | Планка | 2501-21-128 | 2 | 2 | 13 | |||
| 13 | Планка | 2501-21-128-20 | 13 | |||||
| 14 | Шайба .OT.D ГОСТ | Шайба 16.ОТ.65Г ГОСТ 6402-70 | 10 | 10 | 14 | |||
| 15 | Болт | 285582-20 | 15 | |||||
| 15 | Болт | 285582 | 4 | 4 | 15 | |||
| 16 | Захват | ТМ2501-21-28СП | 2 | 2 | 16 | |||
| 16 | Захват | ТМ2501-21-28-20СП | 16 | |||||
| 17 | Щиток | 2501-21-129 | 1 | 1 | 17 | |||
| 17 | Щиток | 2501-21-129-20 | 17 | |||||
| 19 | Болт | 2501-21-411 | 20 | 20 | 19 | |||
| 19 | Болт | 2501-21-411-20 | 19 | |||||
| 20 | Болт MX-XX ГОСТ | 280544-20 | 20 | |||||
| 20 | Болт MX-XX ГОСТ | 280544 | 4 | 4 | 20 | |||
| 21 | Щиток | 2501-21-129-01 | 1 | 1 | 21 | |||
| 21 | Щиток | 2501-21-129-01-20 | 21 | |||||
| 22 | Ползун | ТМ2501-21-37 | 1 | 1 | 22 | |||
| 22 | Ползун | ТМ2501-21-37-20 | 22 | |||||
| 23 | Болт Мх- х ГОСТ | 280760-20 | 23 | |||||
| 23 | Болт Мхх ГОСТ | 280760 | 8 | 8 | 23 | |||
| 24 | Шайба .OTG ГОСТ | Шайба 20.ОТ65Г ГОСТ 6402-70 | 48 | 48 | 24 | |||
| 24 | Шайба .OT.D ГОСТ | Шайба 20.ОТ.65Г ГОСТ 6402-70 | 24 | |||||
| 25 | Вот | 2501-21-159СП | 1 | 1 | 25 | |||
| 25 | Вот | 2501-21-258СП | 1 | 1 | 25 | |||
| 26 | Пробка | 375509 | 1 | 1 | 26 | |||
| 26 | Пробка | 375509-20 | 26 | |||||
| 27 | Прокладка | 2501-21-130 | 16 | 16 | 27 | |||
| 28 | Прокладка | 2501-21-130-01 | 4 | 4 | 28 | |||
| 29 | Кольцо | 585650 | 2 | 2 | 29 | |||
| 30 | Болт Мх- х ГОСТ | 280725 -20 | 30 | |||||
| 30 | Болт М20х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | 280725 | 40 | 40 | 30 | |||
| 31 | Упор | ТМ2501-21-34 | 8 | 8 | 31 | |||
| 31 | Упор | ТМ2501-21-34-20 | 31 | |||||
| 32 | Сектор упругий | 400404 | 8 | 8 | 32 | |||
| 33 | Обод | ТМ2501-21-33 | 1 | 1 | 33 | |||
| 33 | Обод | ТМ2501-21-33-20 | 33 | |||||
| 34 | Болт М12х1,25-6gх140.90.109.40Х029 ГОСТ 7796-70 | 280390-20 | 34 | |||||
| 34 | Болт М12х1,25-6gх140.90.109.40Х019 ГОСТ 7796-70 | 280390 | 2 | 2 | 34 | |||
| 35 | Шайба .OT.D ГОСТ | Шайба 12.ОТ.65Г ГОСТ 6402-70 | 2 | 2 | 35 | |||
| 36 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | 280566 | 2 | 2 | 36 | |||
| 36 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | 280566-20 | 36 | |||||
| 37 | Клин | 403-21-128 | 2 | 2 | 37 | |||
| 38 | Планка | 2501-21-134 | 4 | 4 | 38 | |||
| 39 | Кольцо уплотнительное | 2501-21-136 | 4 | 4 | 39 |
