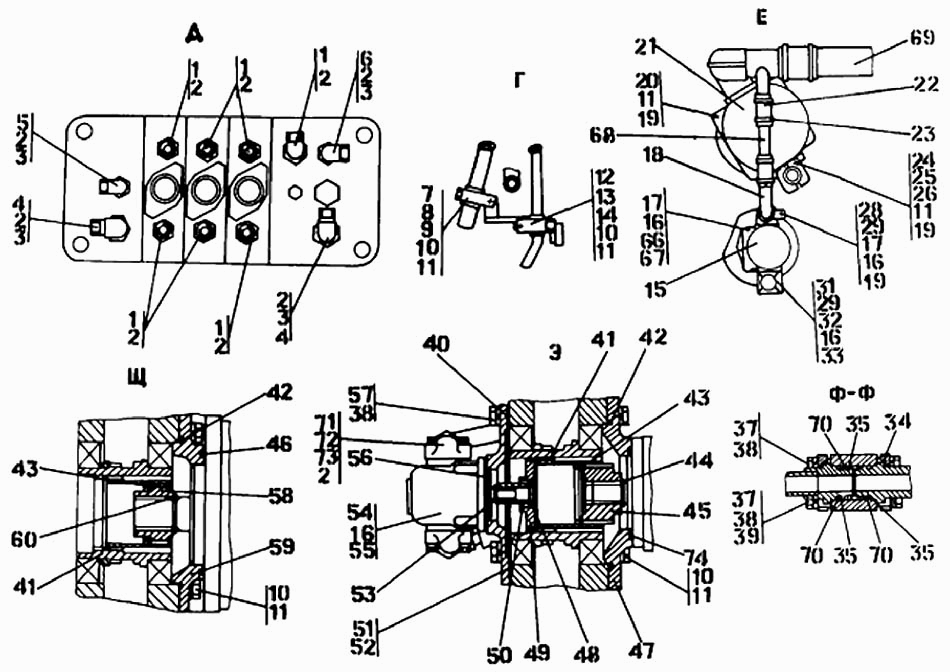

Установка гидросистемы
100%
Название детали
Штуцер ввертной
Заводской номер
5001-26-78
Количество на модель
8
№
1
Название детали
Штуцер ввертной
Заводской номер
5001-26-78-20
Количество на модель
№
1
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7
Количество на модель
28
№
2
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
18
№
3
Название детали
Контргайка
Заводской номер
Н.036.23.022-01
Количество на модель
№
3
Название детали
Угольник
Заводской номер
3501-26-159-20СП
Количество на модель
№
4
Название детали
Угольник
Заводской номер
3501-26-159СП
Количество на модель
3
№
4
Название детали
Угольник ввертной
Заводской номер
5001-26-77
Количество на модель
12
№
5
Название детали
Угольник ввертной
Заводской номер
5001-26-77-20
Количество на модель
№
5
Название детали
Угольник ввертной
Заводской номер
3501-26-53
Количество на модель
1
№
6
Название детали
Угольник ввертной
Заводской номер
3501-26-53-20
Количество на модель
№
6
Название детали
Скоба
Заводской номер
2501-26-220-20
Количество на модель
№
7
Название детали
Скоба
Заводской номер
2501-26-220
Количество на модель
11
№
7
Название детали
Планка
Заводской номер
2501-26-221
Количество на модель
11
№
8
Название детали
Планка
Заводской номер
2501-26-221-20
Количество на модель
№
8
Название детали
Втулка
Заводской номер
400354-04
Количество на модель
11
№
9
Название детали
Болт Мх- х ГОСТ
Заводской номер
Болт М16х1,5-6gх35 ГОСТ 7796-70
Количество на модель
35
№
10
Название детали
Шайба .ОТ ГОСТ
Заводской номер
Шайба 16.ОТ ГОСТ 6402-70
Количество на модель
81
№
11
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
№
12
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
25
№
12
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
25
№
13
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
№
13
Название детали
Втулка
Заводской номер
400354-05
Количество на модель
25
№
14
Название детали
Насос OCT
Заводской номер
НШ50-А-3Т
Количество на модель
№
15
Название детали
Насос
Заводской номер
НШ50-А-3
Количество на модель
1
№
15
Название детали
Насос НШТ ТУ-
Заводской номер
Насос НШ50-3Т ТУ 4791-001-07504519-97
Количество на модель
№
15
Название детали
Насос ТУ-
Заводской номер
НШ-50-
Количество на модель
1
№
15
Название детали
Шайба .ОТ ГОСТ
Заводской номер
Шайба 10.ОТ ГОСТ 6402-70
Количество на модель
8
№
16
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М10-6gх30 ГОСТ 7796-70
Количество на модель
4
№
17
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7
Количество на модель
22
№
19
Название детали
Шайба ГОСТ
Заводской номер
310270
Количество на модель
1
№
19
Название детали
Шайба ГОСТ
Заводской номер
310270-20
Количество на модель
№
19
Название детали
Болт MX-XX ГОСТ
Заводской номер
280555-20
Количество на модель
№
20
Название детали
Болт MX-XX ГОСТ
Заводской номер
280555
Количество на модель
№
20
Название детали
Насос НШ ОСТ-
Заводской номер
Насос НШ250-4 ОСТ 23.1.92-88
Количество на модель
1
№
21
Название детали
Насос НШТ ОСТ-
Заводской номер
Насос НШ250-4Т ОСТ 23.1.92-88
Количество на модель
№
21
Название детали
Насос TU- OST-
Заводской номер
НШ250А-4
Количество на модель
1
№
21
Название детали
Насос НША-Т ТУ-
Заводской номер
Насос НШ250А-4Т ТУ 4791-001-07504519-97
Количество на модель
№
21
Название детали
Рукав
Заводской номер
461401-20
Количество на модель
№
22
Название детали
Рукав
Заводской номер
461401
Количество на модель
2
№
22
Название детали
Хомут стяжной червячный- У- ПОТУ
Заводской номер
Хомут стяжной червячный 1055-2-У-01 ПО4.
Количество на модель
4
№
23
Название детали
Фланец
Заводской номер
46-26-280
Количество на модель
26
№
24
Название детали
Фланец
Заводской номер
46-26-280-20
Количество на модель
№
24
Название детали
Защитная шайба
Заводской номер
440005
Количество на модель
21
№
26
Название детали
Трубопровод
Заводской номер
2501-26-248СП
Количество на модель
1
№
28
Название детали
Трубопровод
Заводской номер
2501-26-248-20СП
Количество на модель
№
28
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М10-6gх70 ГОСТ 7795-70
Количество на модель
4
№
29
Название детали
Фланец
Заводской номер
2501-26-303
Количество на модель
1
№
31
Название детали
Фланец
Заводской номер
2501-26-303-20
Количество на модель
№
31
Название детали
Болт M- x
Заводской номер
280250
Количество на модель
2
№
32
Название детали
Болт M- x
Заводской номер
280250-20
Количество на модель
№
32
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 039-045-36-2-51-1668 ГОСТ 18829-7
Количество на модель
1
№
33
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
№
34
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
32
№
34
Название детали
Кольцо защитное
Заводской номер
440038
Количество на модель
28
№
35
Название детали
прокладка
Заводской номер
450029
Количество на модель
1
№
36
Название детали
прокладка
Заводской номер
450029-20
Количество на модель
№
36
Название детали
Болт Мх- х ГОСТ
Заводской номер
280348
Количество на модель
32
№
37
Название детали
Болт Мх- х ГОСТ
Заводской номер
280348-20
Количество на модель
№
37
Название детали
Шайба .ОТ ГОСТ
Заводской номер
Шайба 12.ОТ ГОСТ 6402-70
Количество на модель
95
№
38
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
24
№
39
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
№
39
Название детали
прокладка
Заводской номер
450103
Количество на модель
1
№
40
Название детали
прокладка
Заводской номер
450103-20
Количество на модель
№
40
Название детали
Муфта
Заводской номер
2501-26-94
Количество на модель
2
№
41
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 175-180-36-2-51-1668 ГОСТ 18829-7
Количество на модель
2
№
42
Название детали
Кольцо С65 ГОСТ 13941-86
Заводской номер
700-58-2103
Количество на модель
2
№
43
Название детали
Кольцо С ГОСТ
Заводской номер
700-58-2332
Количество на модель
1
№
44
Название детали
Муфта
Заводской номер
2501-26-304
Количество на модель
1
№
45
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 135-145-58-2-51-1668 ГОСТ 18829-7
Количество на модель
1
№
46
Название детали
Фланец
Заводской номер
2501-26-305
Количество на модель
1
№
47
Название детали
Фланец
Заводской номер
2501-26-305-20
Количество на модель
№
47
Название детали
Кольцо С ГОСТ
Заводской номер
580255
Количество на модель
1
№
48
Название детали
Муфта
Заводской номер
404-26-28
Количество на модель
1
№
49
Название детали
Муфта
Заводской номер
404-26-29
Количество на модель
1
№
50
Название детали
Фланец
Заводской номер
404-26-33
Количество на модель
1
№
51
Название детали
Фланец
Заводской номер
404-26-33-20
Количество на модель
№
51
Название детали
Штифт
Заводской номер
325385
Количество на модель
2
№
52
Название детали
Кольцо С ГОСТ
Заводской номер
580155
Количество на модель
1
№
53
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх30 ГОСТ 7796-70
Количество на модель
4
№
54
Название детали
Насос B-L OST-
Заводской номер
Насос 10Б-3Л ОСТ 23.1.92-88
Количество на модель
1
№
55
Название детали
Насос B-LTOST-
Заводской номер
Насос 10Б-3ЛТОСТ 23.1.92-88
Количество на модель
№
55
Название детали
Насос OCT
Заводской номер
10В-3Л
Количество на модель
1
№
55
Название детали
Насос OCT
Заводской номер
10В-3Л-Т
Количество на модель
№
55
Название детали
Насос шестеренчатый
Заводской номер
НШ10-3Л
Количество на модель
1
№
55
Название детали
Насос НШЛТ ТУ-
Заводской номер
Насос НШ10-3ЛТ ТУ 4791-001-07504519-97
Количество на модель
№
55
Название детали
Болт Mx ГОСТ
Заводской номер
Болт М12-6х35 ГОСТ 7796-70
Количество на модель
6
№
57
Название детали
Муфта
Заводской номер
2501-26-93
Количество на модель
1
№
58
Название детали
Фланец
Заводской номер
404-26-31
Количество на модель
1
№
59
Название детали
Фланец
Заводской номер
404-26-31-20
Количество на модель
№
59
Название детали
Кольцо С ГОСТ
Заводской номер
700-58-2333
Количество на модель
1
№
60
Название детали
Шпилька
Заводской номер
295220-20
Количество на модель
№
66
Название детали
Шпилька
Заводской номер
295220
Количество на модель
2
№
66
Название детали
Гайка MH ГОСТ
Заводской номер
Гайка М10-7Н ГОСТ 5915-70
Количество на модель
2
№
67
Название детали
Труба
Заводской номер
2502-26-6
Количество на модель
1
№
68
Название детали
Труба
Заводской номер
2502-26-6-20
Количество на модель
№
68
Название детали
Труба
Заводской номер
2502-26-10
Количество на модель
1
№
69
Название детали
Труба
Заводской номер
2502-26-10-20
Количество на модель
№
69
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7
Количество на модель
28
№
70
Название детали
Штуцер
Заводской номер
404-26-246
Количество на модель
2
№
71
Название детали
Штуцер
Заводской номер
404-26-246-20
Количество на модель
№
71
Название детали
Фланец
Заводской номер
404-26-247
Количество на модель
2
№
72
Название детали
Фланец
Заводской номер
404-26-247-20
Количество на модель
№
72
Название детали
Кольцо К- - ГОСТ /ТУ-
Заводской номер
Кольцо К020-025-30-2-51-1668 ГОСТ 18829-
Количество на модель
2
№
73
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 088-095-46-2-51-1668 ГОСТ 18829-7
Количество на модель
1
№
74
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер ввертной | 5001-26-78 | 8 | 8 | 1 | |||
| 1 | Штуцер ввертной | 5001-26-78-20 | 1 | |||||
| 2 | Кольцо- - ГОСТ /ТУ- | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7 | 28 | 28 | 2 | |||
| 3 | Контргайка | Н.036.23.022 | 18 | 18 | 3 | |||
| 3 | Контргайка | Н.036.23.022-01 | 3 | |||||
| 4 | Угольник | 3501-26-159-20СП | 4 | |||||
| 4 | Угольник | 3501-26-159СП | 3 | 3 | 4 | |||
| 5 | Угольник ввертной | 5001-26-77 | 12 | 12 | 5 | |||
| 5 | Угольник ввертной | 5001-26-77-20 | 5 | |||||
| 6 | Угольник ввертной | 3501-26-53 | 1 | 1 | 6 | |||
| 6 | Угольник ввертной | 3501-26-53-20 | 6 | |||||
| 7 | Скоба | 2501-26-220-20 | 7 | |||||
| 7 | Скоба | 2501-26-220 | 11 | 11 | 7 | |||
| 8 | Планка | 2501-26-221 | 11 | 11 | 8 | |||
| 8 | Планка | 2501-26-221-20 | 8 | |||||
| 9 | Втулка | 400354-04 | 11 | 11 | 9 | |||
| 10 | Болт Мх- х ГОСТ | Болт М16х1,5-6gх35 ГОСТ 7796-70 | 35 | 35 | 10 | |||
| 11 | Шайба .ОТ ГОСТ | Шайба 16.ОТ ГОСТ 6402-70 | 81 | 81 | 11 | |||
| 12 | Скоба | 2501-26-300-20 | 12 | |||||
| 12 | Скоба | 2501-26-300 | 25 | 25 | 12 | |||
| 13 | Планка | 2501-26-301 | 25 | 25 | 13 | |||
| 13 | Планка | 2501-26-301-20 | 13 | |||||
| 14 | Втулка | 400354-05 | 25 | 25 | 14 | |||
| 15 | Насос OCT | НШ50-А-3Т | 15 | |||||
| 15 | Насос | НШ50-А-3 | 1 | 1 | 15 | |||
| 15 | Насос НШТ ТУ- | Насос НШ50-3Т ТУ 4791-001-07504519-97 | 15 | |||||
| 15 | Насос ТУ- | НШ-50- | 1 | 1 | 15 | |||
| 16 | Шайба .ОТ ГОСТ | Шайба 10.ОТ ГОСТ 6402-70 | 8 | 8 | 16 | |||
| 17 | Болт М- х ГОСТ | Болт М10-6gх30 ГОСТ 7796-70 | 4 | 4 | 17 | |||
| 19 | Кольцо- - ГОСТ /ТУ- | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7 | 22 | 22 | 19 | |||
| 19 | Шайба ГОСТ | 310270 | 1 | 1 | 19 | |||
| 19 | Шайба ГОСТ | 310270-20 | 19 | |||||
| 20 | Болт MX-XX ГОСТ | 280555-20 | 20 | |||||
| 20 | Болт MX-XX ГОСТ | 280555 | 20 | |||||
| 21 | Насос НШ ОСТ- | Насос НШ250-4 ОСТ 23.1.92-88 | 1 | 1 | 21 | |||
| 21 | Насос НШТ ОСТ- | Насос НШ250-4Т ОСТ 23.1.92-88 | 21 | |||||
| 21 | Насос TU- OST- | НШ250А-4 | 1 | 1 | 21 | |||
| 21 | Насос НША-Т ТУ- | Насос НШ250А-4Т ТУ 4791-001-07504519-97 | 21 | |||||
| 22 | Рукав | 461401-20 | 22 | |||||
| 22 | Рукав | 461401 | 2 | 2 | 22 | |||
| 23 | Хомут стяжной червячный- У- ПОТУ | Хомут стяжной червячный 1055-2-У-01 ПО4. | 4 | 4 | 23 | |||
| 24 | Фланец | 46-26-280 | 26 | 26 | 24 | |||
| 24 | Фланец | 46-26-280-20 | 24 | |||||
| 26 | Защитная шайба | 440005 | 21 | 21 | 26 | |||
| 28 | Трубопровод | 2501-26-248СП | 1 | 1 | 28 | |||
| 28 | Трубопровод | 2501-26-248-20СП | 28 | |||||
| 29 | Болт М- х ГОСТ | Болт М10-6gх70 ГОСТ 7795-70 | 4 | 4 | 29 | |||
| 31 | Фланец | 2501-26-303 | 1 | 1 | 31 | |||
| 31 | Фланец | 2501-26-303-20 | 31 | |||||
| 32 | Болт M- x | 280250 | 2 | 2 | 32 | |||
| 32 | Болт M- x | 280250-20 | 32 | |||||
| 33 | Кольцо- - ГОСТ /ТУ- | Кольцо 039-045-36-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 33 | |||
| 34 | Фланец | 2501-26-83-20 | 34 | |||||
| 34 | Фланец | 2501-26-83 | 32 | 32 | 34 | |||
| 35 | Кольцо защитное | 440038 | 28 | 28 | 35 | |||
| 36 | прокладка | 450029 | 1 | 1 | 36 | |||
| 36 | прокладка | 450029-20 | 36 | |||||
| 37 | Болт Мх- х ГОСТ | 280348 | 32 | 32 | 37 | |||
| 37 | Болт Мх- х ГОСТ | 280348-20 | 37 | |||||
| 38 | Шайба .ОТ ГОСТ | Шайба 12.ОТ ГОСТ 6402-70 | 95 | 95 | 38 | |||
| 39 | Шайба х ГОСТ | 310210 | 24 | 24 | 39 | |||
| 39 | Шайба х ГОСТ | 310210-20 | 39 | |||||
| 40 | прокладка | 450103 | 1 | 1 | 40 | |||
| 40 | прокладка | 450103-20 | 40 | |||||
| 41 | Муфта | 2501-26-94 | 2 | 2 | 41 | |||
| 42 | Кольцо- - ГОСТ /ТУ- | Кольцо 175-180-36-2-51-1668 ГОСТ 18829-7 | 2 | 2 | 42 | |||
| 43 | Кольцо С65 ГОСТ 13941-86 | 700-58-2103 | 2 | 2 | 43 | |||
| 44 | Кольцо С ГОСТ | 700-58-2332 | 1 | 1 | 44 | |||
| 45 | Муфта | 2501-26-304 | 1 | 1 | 45 | |||
| 46 | Кольцо- - ГОСТ /ТУ- | Кольцо 135-145-58-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 46 | |||
| 47 | Фланец | 2501-26-305 | 1 | 1 | 47 | |||
| 47 | Фланец | 2501-26-305-20 | 47 | |||||
| 48 | Кольцо С ГОСТ | 580255 | 1 | 1 | 48 | |||
| 49 | Муфта | 404-26-28 | 1 | 1 | 49 | |||
| 50 | Муфта | 404-26-29 | 1 | 1 | 50 | |||
| 51 | Фланец | 404-26-33 | 1 | 1 | 51 | |||
| 51 | Фланец | 404-26-33-20 | 51 | |||||
| 52 | Штифт | 325385 | 2 | 2 | 52 | |||
| 53 | Кольцо С ГОСТ | 580155 | 1 | 1 | 53 | |||
| 54 | Болт М- х ГОСТ | Болт М8-6gх30 ГОСТ 7796-70 | 4 | 4 | 54 | |||
| 55 | Насос B-L OST- | Насос 10Б-3Л ОСТ 23.1.92-88 | 1 | 1 | 55 | |||
| 55 | Насос B-LTOST- | Насос 10Б-3ЛТОСТ 23.1.92-88 | 55 | |||||
| 55 | Насос OCT | 10В-3Л | 1 | 1 | 55 | |||
| 55 | Насос OCT | 10В-3Л-Т | 55 | |||||
| 55 | Насос шестеренчатый | НШ10-3Л | 1 | 1 | 55 | |||
| 55 | Насос НШЛТ ТУ- | Насос НШ10-3ЛТ ТУ 4791-001-07504519-97 | 55 | |||||
| 57 | Болт Mx ГОСТ | Болт М12-6х35 ГОСТ 7796-70 | 6 | 6 | 57 | |||
| 58 | Муфта | 2501-26-93 | 1 | 1 | 58 | |||
| 59 | Фланец | 404-26-31 | 1 | 1 | 59 | |||
| 59 | Фланец | 404-26-31-20 | 59 | |||||
| 60 | Кольцо С ГОСТ | 700-58-2333 | 1 | 1 | 60 | |||
| 66 | Шпилька | 295220-20 | 66 | |||||
| 66 | Шпилька | 295220 | 2 | 2 | 66 | |||
| 67 | Гайка MH ГОСТ | Гайка М10-7Н ГОСТ 5915-70 | 2 | 2 | 67 | |||
| 68 | Труба | 2502-26-6 | 1 | 1 | 68 | |||
| 68 | Труба | 2502-26-6-20 | 68 | |||||
| 69 | Труба | 2502-26-10 | 1 | 1 | 69 | |||
| 69 | Труба | 2502-26-10-20 | 69 | |||||
| 70 | Кольцо- - ГОСТ /ТУ- | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7 | 28 | 28 | 70 | |||
| 71 | Штуцер | 404-26-246 | 2 | 2 | 71 | |||
| 71 | Штуцер | 404-26-246-20 | 71 | |||||
| 72 | Фланец | 404-26-247 | 2 | 2 | 72 | |||
| 72 | Фланец | 404-26-247-20 | 72 | |||||
| 73 | Кольцо К- - ГОСТ /ТУ- | Кольцо К020-025-30-2-51-1668 ГОСТ 18829- | 2 | 2 | 73 | |||
| 74 | Кольцо- - ГОСТ /ТУ- | Кольцо 088-095-46-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 74 |
