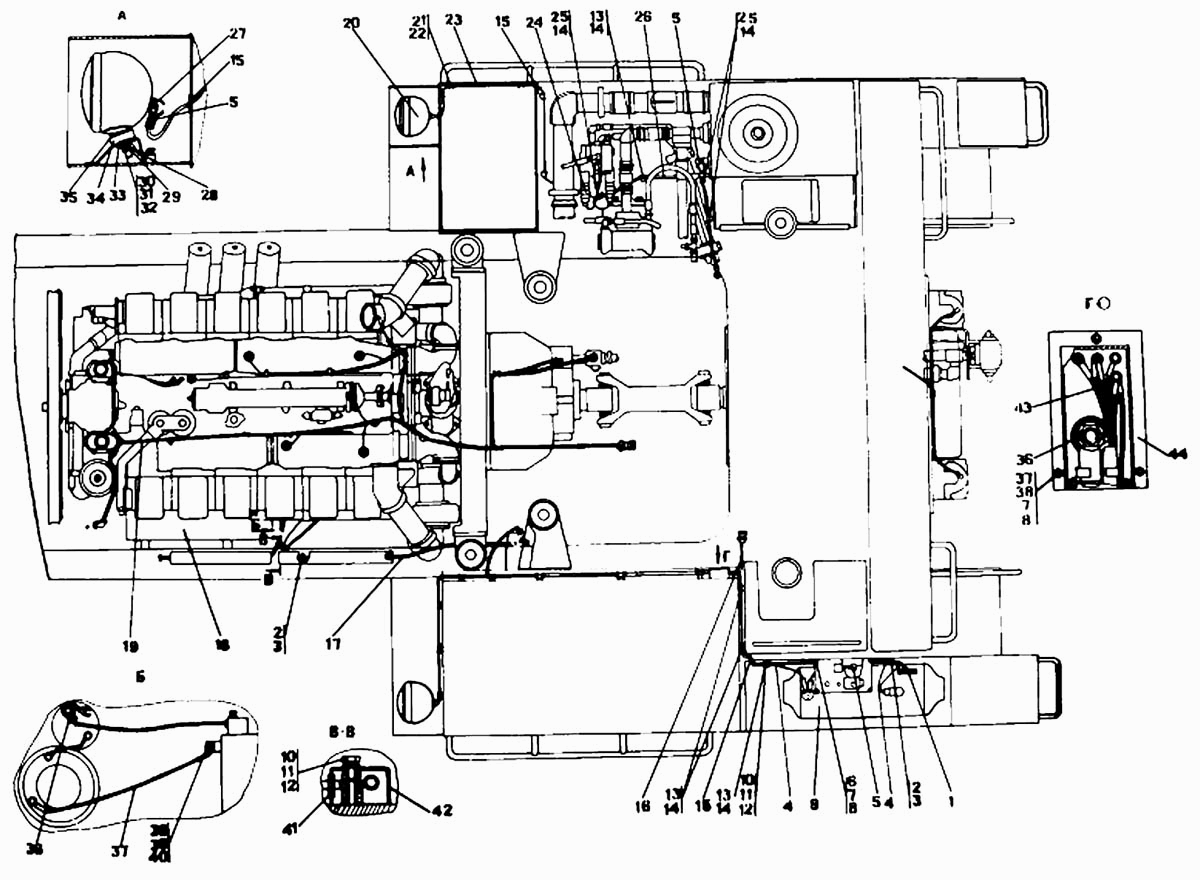

Установка электрооборудования на раме
100%
Название детали
Установка электрооборудования на раме
Заводской номер
2502-10-17СП
Количество на модель
1
№
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М6-6gх16 ГОСТ 7796-70
Количество на модель
3
№
Название детали
Установка электрооборудования на раме
Заводской номер
2502-10-17-20СП
Количество на модель
№
Название детали
Провод
Заводской номер
312505-10-104-01СП
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
5
№
2
Название детали
Хомут
Заводской номер
700-41-2866
Количество на модель
5
№
3
Название детали
Провод
Заводской номер
312505-10-104СП
Количество на модель
2
№
4
Название детали
Наконечник
Заводской номер
700-40-5607
Количество на модель
5
№
5
Название детали
Винт ВМ- х ГОСТ
Заводской номер
Винт ВМ6-6gх12 ГОСТ 17473-80
Количество на модель
4
№
6
Название детали
Шайба Т.Д. ГОСТ
Заводской номер
Шайба 6Т.65Г ГОСТ 6402-70
Количество на модель
7
№
7
Название детали
Шайба 6.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310110-20
Количество на модель
№
8
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
310110
Количество на модель
7
№
8
Название детали
Блок управления отопителем
Заводской номер
312505-10-103-10СП
Количество на модель
№
9
Название детали
Блок управления отопителем
Заводской номер
312505-10-103СП
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М8-6gх16 ГОСТ 7796-70
Количество на модель
24
№
10
Название детали
Шайба Т.Д. ГОСТ
Заводской номер
Шайба 8Т.65Г ГОСТ 6402-70
Количество на модель
24
№
11
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
24
№
12
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
№
12
Название детали
Хомутик
Заводской номер
415090
Количество на модель
4
№
13
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
7
№
14
Название детали
Кольцо
Заводской номер
700-40-6695
Количество на модель
3
№
15
Название детали
Установка электрооборудования в контейнере АКБ
Заводской номер
312505-10-14-01-10СП
Количество на модель
№
16
Название детали
Установка электрооборудования в контейнере АКБ
Заводской номер
312505-10-14-01-20СП
Количество на модель
№
16
Название детали
Установка электрооборудования в контейнере АКБ
Заводской номер
312505-10-14-01СП
Количество на модель
1
№
16
Название детали
Провод
Заводской номер
2502-10-151-32СП
Количество на модель
1
№
17
Название детали
Провод
Заводской номер
2502-10-151-32-20СП
Количество на модель
№
17
Название детали
Электрооборудование подогревателя ПЖДИ
Заводской номер
2502-10-16СП
Количество на модель
1
№
18
Название детали
Электрооборудование подогревателя ПЖДИ
Заводской номер
2502-10-16-10СП
Количество на модель
№
18
Название детали
Электрооборудование двигателя
Заводской номер
2502-10-14-20СП
Количество на модель
№
19
Название детали
Электрооборудование двигателя
Заводской номер
2502-10-14СП
Количество на модель
1
№
19
Название детали
Фара ГОСТ
Заводской номер
3131.3711010
Количество на модель
2
№
20
Название детали
Фара
Заводской номер
3136.3711010
Количество на модель
№
20
Название детали
Фара ГОСТ
Заводской номер
3137.3711010
Количество на модель
№
20
Название детали
Прокладка
Заводской номер
700-40-6684-07
Количество на модель
6
№
21
Название детали
Хомутик
Заводской номер
700-41-3310
Количество на модель
6
№
22
Название детали
Провод
Заводской номер
2501-10-119-20СП
Количество на модель
№
23
Название детали
Провод
Заводской номер
2501-10-119СП
Количество на модель
1
№
23
Название детали
Чехол
Заводской номер
700-40-6662
Количество на модель
2
№
24
Название детали
Хомутик
Заводской номер
415119
Количество на модель
3
№
25
Название детали
Жгут
Заводской номер
2501-10-115СП
Количество на модель
1
№
26
Название детали
Жгут
Заводской номер
2501-10-115-20СП
Количество на модель
№
26
Название детали
Колодка гнездовая
Заводской номер
602602
Количество на модель
2
№
27
Название детали
Провод
Заводской номер
46-10-637СП
Количество на модель
2
№
28
Название детали
Провод
Заводской номер
46-10-637-20СП
Количество на модель
№
28
Название детали
Опора
Заводской номер
46-10-85-20
Количество на модель
№
29
Название детали
Опора
Заводской номер
46-10-85
Количество на модель
2
№
29
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
Гайка М12х1,25-6Н ГОСТ 5915-70
Количество на модель
2
№
30
Название детали
Шайба .OT.D ГОСТ
Заводской номер
Шайба 12.ОТ.65Г ГОСТ 6402-70
Количество на модель
2
№
31
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
2
№
32
Название детали
Кольцо хха ОСТ-
Заводской номер
Кольцо 14х12х4-6а ОСТ 38.05156-78
Количество на модель
2
№
33
Название детали
Опора
Заводской номер
46-10-86
Количество на модель
2
№
34
Название детали
Опора
Заводской номер
46-10-86-20
Количество на модель
№
34
Название детали
Опора
Заводской номер
700-40-6018
Количество на модель
2
№
35
Название детали
Наконечник
Заводской номер
700-40-5606
Количество на модель
2
№
36
Название детали
Провод
Заводской номер
2702-10-167СП
Количество на модель
1
№
37
Название детали
Провод
Заводской номер
2702-10-167-20СП
Количество на модель
№
37
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320
Количество на модель
1
№
38
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320-20
Количество на модель
№
38
Название детали
Гайка MH ГОСТ
Заводской номер
Гайка М6-7Н ГОСТ 5915-70
Количество на модель
3
№
38
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
1
№
40
Название детали
Кольцо
Заводской номер
700-40-6736
Количество на модель
1
№
41
Название детали
Кожух защитный
Заводской номер
219813
Количество на модель
1
№
42
Название детали
Кожух защитный
Заводской номер
2501-10-28-20
Количество на модель
№
42
Название детали
Провод
Заводской номер
2502-10-161СП
Количество на модель
1
№
43
Название детали
Кожух
Заводской номер
404-10-17
Количество на модель
1
№
44
Название детали
Кожух
Заводской номер
404-10-17-20
Количество на модель
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка электрооборудования на раме | 2502-10-17СП | 1 | 1 | |||||
| Болт М- х ГОСТ | Болт М6-6gх16 ГОСТ 7796-70 | 3 | 3 | |||||
| Установка электрооборудования на раме | 2502-10-17-20СП | |||||||
| 1 | Провод | 312505-10-104-01СП | 1 | 1 | 1 | |||
| 2 | Прокладка | 700-40-6684-04 | 5 | 5 | 2 | |||
| 3 | Хомут | 700-41-2866 | 5 | 5 | 3 | |||
| 4 | Провод | 312505-10-104СП | 2 | 2 | 4 | |||
| 5 | Наконечник | 700-40-5607 | 5 | 5 | 5 | |||
| 6 | Винт ВМ- х ГОСТ | Винт ВМ6-6gх12 ГОСТ 17473-80 | 4 | 4 | 6 | |||
| 7 | Шайба Т.Д. ГОСТ | Шайба 6Т.65Г ГОСТ 6402-70 | 7 | 7 | 7 | |||
| 8 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | 310110-20 | 8 | |||||
| 8 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 310110 | 7 | 7 | 8 | |||
| 9 | Блок управления отопителем | 312505-10-103-10СП | 9 | |||||
| 9 | Блок управления отопителем | 312505-10-103СП | 1 | 1 | 9 | |||
| 10 | Болт | М8-6gх16 ГОСТ 7796-70 | 24 | 24 | 10 | |||
| 11 | Шайба Т.Д. ГОСТ | Шайба 8Т.65Г ГОСТ 6402-70 | 24 | 24 | 11 | |||
| 12 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 24 | 24 | 12 | |||
| 12 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 12 | |||||
| 13 | Хомутик | 415090 | 4 | 4 | 13 | |||
| 14 | Прокладка | 700-40-6684-06 | 7 | 7 | 14 | |||
| 15 | Кольцо | 700-40-6695 | 3 | 3 | 15 | |||
| 16 | Установка электрооборудования в контейнере АКБ | 312505-10-14-01-10СП | 16 | |||||
| 16 | Установка электрооборудования в контейнере АКБ | 312505-10-14-01-20СП | 16 | |||||
| 16 | Установка электрооборудования в контейнере АКБ | 312505-10-14-01СП | 1 | 1 | 16 | |||
| 17 | Провод | 2502-10-151-32СП | 1 | 1 | 17 | |||
| 17 | Провод | 2502-10-151-32-20СП | 17 | |||||
| 18 | Электрооборудование подогревателя ПЖДИ | 2502-10-16СП | 1 | 1 | 18 | |||
| 18 | Электрооборудование подогревателя ПЖДИ | 2502-10-16-10СП | 18 | |||||
| 19 | Электрооборудование двигателя | 2502-10-14-20СП | 19 | |||||
| 19 | Электрооборудование двигателя | 2502-10-14СП | 1 | 1 | 19 | |||
| 20 | Фара ГОСТ | 3131.3711010 | 2 | 2 | 20 | |||
| 20 | Фара | 3136.3711010 | 20 | |||||
| 20 | Фара ГОСТ | 3137.3711010 | 20 | |||||
| 21 | Прокладка | 700-40-6684-07 | 6 | 6 | 21 | |||
| 22 | Хомутик | 700-41-3310 | 6 | 6 | 22 | |||
| 23 | Провод | 2501-10-119-20СП | 23 | |||||
| 23 | Провод | 2501-10-119СП | 1 | 1 | 23 | |||
| 24 | Чехол | 700-40-6662 | 2 | 2 | 24 | |||
| 25 | Хомутик | 415119 | 3 | 3 | 25 | |||
| 26 | Жгут | 2501-10-115СП | 1 | 1 | 26 | |||
| 26 | Жгут | 2501-10-115-20СП | 26 | |||||
| 27 | Колодка гнездовая | 602602 | 2 | 2 | 27 | |||
| 28 | Провод | 46-10-637СП | 2 | 2 | 28 | |||
| 28 | Провод | 46-10-637-20СП | 28 | |||||
| 29 | Опора | 46-10-85-20 | 29 | |||||
| 29 | Опора | 46-10-85 | 2 | 2 | 29 | |||
| 30 | Гайка Мх, Н ГОСТ | Гайка М12х1,25-6Н ГОСТ 5915-70 | 2 | 2 | 30 | |||
| 31 | Шайба .OT.D ГОСТ | Шайба 12.ОТ.65Г ГОСТ 6402-70 | 2 | 2 | 31 | |||
| 32 | Шайба х ГОСТ | 310210-20 | 2 | 2 | 32 | |||
| 33 | Кольцо хха ОСТ- | Кольцо 14х12х4-6а ОСТ 38.05156-78 | 2 | 2 | 33 | |||
| 34 | Опора | 46-10-86 | 2 | 2 | 34 | |||
| 34 | Опора | 46-10-86-20 | 34 | |||||
| 35 | Опора | 700-40-6018 | 2 | 2 | 35 | |||
| 36 | Наконечник | 700-40-5606 | 2 | 2 | 36 | |||
| 37 | Провод | 2702-10-167СП | 1 | 1 | 37 | |||
| 37 | Провод | 2702-10-167-20СП | 37 | |||||
| 38 | Болт Мх- х ГОСТ | 280320 | 1 | 1 | 38 | |||
| 38 | Болт Мх- х ГОСТ | 280320-20 | 38 | |||||
| 38 | Гайка MH ГОСТ | Гайка М6-7Н ГОСТ 5915-70 | 3 | 3 | 38 | |||
| 40 | Шайба х ГОСТ | 310210 | 1 | 1 | 40 | |||
| 41 | Кольцо | 700-40-6736 | 1 | 1 | 41 | |||
| 42 | Кожух защитный | 219813 | 1 | 1 | 42 | |||
| 42 | Кожух защитный | 2501-10-28-20 | 42 | |||||
| 43 | Провод | 2502-10-161СП | 1 | 1 | 43 | |||
| 44 | Кожух | 404-10-17 | 1 | 1 | 44 | |||
| 44 | Кожух | 404-10-17-20 | 44 |
