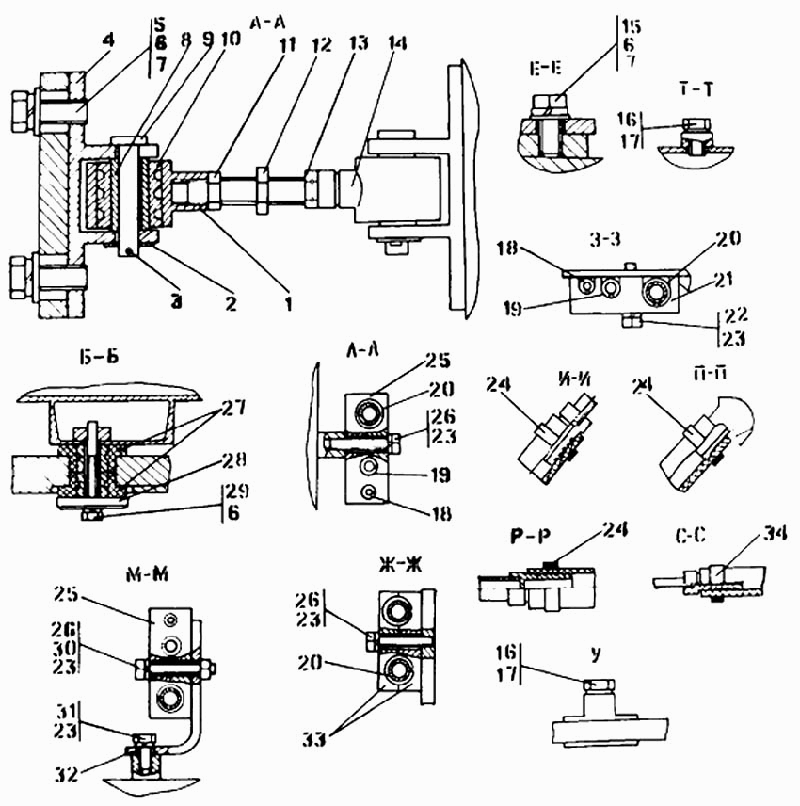

Установка топливного бака
100%
Название детали
Втулка
Заводской номер
2501-25-33СП
Количество на модель
2
№
1
Название детали
Втулка
Заводской номер
2501-25-33-20СП
Количество на модель
№
1
Название детали
Шайба х ГОСТ
Заводской номер
310280
Количество на модель
4
№
2
Название детали
Шайба х ГОСТ
Заводской номер
310280-20
Количество на модель
№
2
Название детали
Шплинт х ГОСТ
Заводской номер
Шплинт 4х40 ГОСТ 397-79
Количество на модель
4
№
3
Название детали
Кронштейн
Заводской номер
2501-25-38-01-20СП
Количество на модель
№
4
Название детали
Кронштейн
Заводской номер
2501-25-38-01СП
Количество на модель
2
№
4
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535
Количество на модель
4
№
5
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535-20
Количество на модель
№
5
Название детали
Шайба .ОТ ГОСТ
Заводской номер
Шайба 16.ОТ ГОСТ 6402-70
Количество на модель
10
№
6
Название детали
Шайба ГОСТ
Заводской номер
310270
Количество на модель
6
№
7
Название детали
Шайба ГОСТ
Заводской номер
310270-20
Количество на модель
№
7
Название детали
Втулка
Заводской номер
2501-25-108-20
Количество на модель
№
8
Название детали
Втулка
Заводской номер
2501-25-108
Количество на модель
4
№
8
Название детали
Ось вхХ. . .Цхр ГОСТ
Заводской номер
470570
Количество на модель
4
№
9
Название детали
Втулка
Заводской номер
400093
Количество на модель
4
№
10
Название детали
Гайка Mx ГОСТ
Заводской номер
Гайка М16х1,5 ГОСТ 5915-70
Количество на модель
2
№
11
Название детали
Стяжка
Заводской номер
2501-25-91-20
Количество на модель
№
12
Название детали
Стяжка
Заводской номер
2501-25-91
Количество на модель
2
№
12
Название детали
Орех МхН. ГОСТ
Заводской номер
300265
Количество на модель
2
№
13
Название детали
Гайка MxH-H. ГОСТ
Заводской номер
300265-20
Количество на модель
№
13
Название детали
Втулка
Заводской номер
2501-25-33-01СП
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
2501-25-33-01-20СП
Количество на модель
№
14
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280520-20
Количество на модель
№
15
Название детали
Болт MX-XX ГОСТ
Заводской номер
280520
Количество на модель
2
№
15
Название детали
Пробка
Заводской номер
700-37-2077
Количество на модель
3
№
16
Название детали
Пробка
Заводской номер
700-37-2077-20
Количество на модель
№
16
Название детали
Кольцо х МН
Заводской номер
Кольцо 12х16 МН 4152-62
Количество на модель
3
№
17
Название детали
Прокладка
Заводской номер
700-40-6684-08
Количество на модель
5
№
18
Название детали
Прокладка
Заводской номер
700-40-6684-07
Количество на модель
5
№
19
Название детали
Прокладка
Заводской номер
700-40-6684-05
Количество на модель
7
№
20
Название детали
Хомут
Заводской номер
2502-25-2
Количество на модель
1
№
21
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх35 ГОСТ 7796-70
Количество на модель
1
№
22
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 8Т ГОСТ 6402-70
Количество на модель
7
№
23
Название детали
Хомут стяжной червячный- У- ПО ТУ
Заводской номер
Хомут стяжной червячный 1028-2-У-01 ПО 4
Количество на модель
10
№
24
Название детали
Хомут
Заводской номер
2701-25-10-20
Количество на модель
№
25
Название детали
Хомут
Заводской номер
2701-25-10
Количество на модель
8
№
25
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх45 ГОСТ 7795-70
Количество на модель
5
№
26
Название детали
АМОРТИЗАТОР
Заводской номер
2501-25-37СП
Количество на модель
8
№
27
Название детали
Шайба
Заводской номер
2501-26-341
Количество на модель
4
№
28
Название детали
Болт MX-XX ГОСТ
Заводской номер
280575
Количество на модель
4
№
29
Название детали
Болт Мх- х ГОСТ
Заводской номер
280575-20
Количество на модель
№
29
Название детали
Болт
Заводской номер
М8-6gх16 ГОСТ 7796-70
Количество на модель
1
№
31
Название детали
Уголок
Заводской номер
2501-25-132
Количество на модель
1
№
32
Название детали
Уголок
Заводской номер
2501-25-132-20
Количество на модель
№
32
Название детали
Хомут
Заводской номер
2501-25-133
Количество на модель
2
№
33
Название детали
Хомут
Заводской номер
2501-25-133-20
Количество на модель
№
33
Название детали
Хомут стяжной червячный- У- ПО ТУ
Заводской номер
Хомут стяжной червячный 11018-У-01 ПО 4.
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 2501-25-33СП | 2 | 2 | 1 | |||
| 1 | Втулка | 2501-25-33-20СП | 1 | |||||
| 2 | Шайба х ГОСТ | 310280 | 4 | 4 | 2 | |||
| 2 | Шайба х ГОСТ | 310280-20 | 2 | |||||
| 3 | Шплинт х ГОСТ | Шплинт 4х40 ГОСТ 397-79 | 4 | 4 | 3 | |||
| 4 | Кронштейн | 2501-25-38-01-20СП | 4 | |||||
| 4 | Кронштейн | 2501-25-38-01СП | 2 | 2 | 4 | |||
| 5 | Болт Mx-X. ГОСТ | 280535 | 4 | 4 | 5 | |||
| 5 | Болт Mx-X. ГОСТ | 280535-20 | 5 | |||||
| 6 | Шайба .ОТ ГОСТ | Шайба 16.ОТ ГОСТ 6402-70 | 10 | 10 | 6 | |||
| 7 | Шайба ГОСТ | 310270 | 6 | 6 | 7 | |||
| 7 | Шайба ГОСТ | 310270-20 | 7 | |||||
| 8 | Втулка | 2501-25-108-20 | 8 | |||||
| 8 | Втулка | 2501-25-108 | 4 | 4 | 8 | |||
| 9 | Ось вхХ. . .Цхр ГОСТ | 470570 | 4 | 4 | 9 | |||
| 10 | Втулка | 400093 | 4 | 4 | 10 | |||
| 11 | Гайка Mx ГОСТ | Гайка М16х1,5 ГОСТ 5915-70 | 2 | 2 | 11 | |||
| 12 | Стяжка | 2501-25-91-20 | 12 | |||||
| 12 | Стяжка | 2501-25-91 | 2 | 2 | 12 | |||
| 13 | Орех МхН. ГОСТ | 300265 | 2 | 2 | 13 | |||
| 13 | Гайка MxH-H. ГОСТ | 300265-20 | 13 | |||||
| 14 | Втулка | 2501-25-33-01СП | 2 | 2 | 14 | |||
| 14 | Втулка | 2501-25-33-01-20СП | 14 | |||||
| 15 | Болт Mx-X. ГОСТ | 280520-20 | 15 | |||||
| 15 | Болт MX-XX ГОСТ | 280520 | 2 | 2 | 15 | |||
| 16 | Пробка | 700-37-2077 | 3 | 3 | 16 | |||
| 16 | Пробка | 700-37-2077-20 | 16 | |||||
| 17 | Кольцо х МН | Кольцо 12х16 МН 4152-62 | 3 | 3 | 17 | |||
| 18 | Прокладка | 700-40-6684-08 | 5 | 5 | 18 | |||
| 19 | Прокладка | 700-40-6684-07 | 5 | 5 | 19 | |||
| 20 | Прокладка | 700-40-6684-05 | 7 | 7 | 20 | |||
| 21 | Хомут | 2502-25-2 | 1 | 1 | 21 | |||
| 22 | Болт М- х ГОСТ | Болт М8-6gх35 ГОСТ 7796-70 | 1 | 1 | 22 | |||
| 23 | Шайба Т ГОСТ | Шайба 8Т ГОСТ 6402-70 | 7 | 7 | 23 | |||
| 24 | Хомут стяжной червячный- У- ПО ТУ | Хомут стяжной червячный 1028-2-У-01 ПО 4 | 10 | 10 | 24 | |||
| 25 | Хомут | 2701-25-10-20 | 25 | |||||
| 25 | Хомут | 2701-25-10 | 8 | 8 | 25 | |||
| 26 | Болт М- х ГОСТ | Болт М8-6gх45 ГОСТ 7795-70 | 5 | 5 | 26 | |||
| 27 | АМОРТИЗАТОР | 2501-25-37СП | 8 | 8 | 27 | |||
| 28 | Шайба | 2501-26-341 | 4 | 4 | 28 | |||
| 29 | Болт MX-XX ГОСТ | 280575 | 4 | 4 | 29 | |||
| 29 | Болт Мх- х ГОСТ | 280575-20 | 29 | |||||
| 31 | Болт | М8-6gх16 ГОСТ 7796-70 | 1 | 1 | 31 | |||
| 32 | Уголок | 2501-25-132 | 1 | 1 | 32 | |||
| 32 | Уголок | 2501-25-132-20 | 32 | |||||
| 33 | Хомут | 2501-25-133 | 2 | 2 | 33 | |||
| 33 | Хомут | 2501-25-133-20 | 33 | |||||
| 34 | Хомут стяжной червячный- У- ПО ТУ | Хомут стяжной червячный 11018-У-01 ПО 4. | 1 | 1 | 34 |
