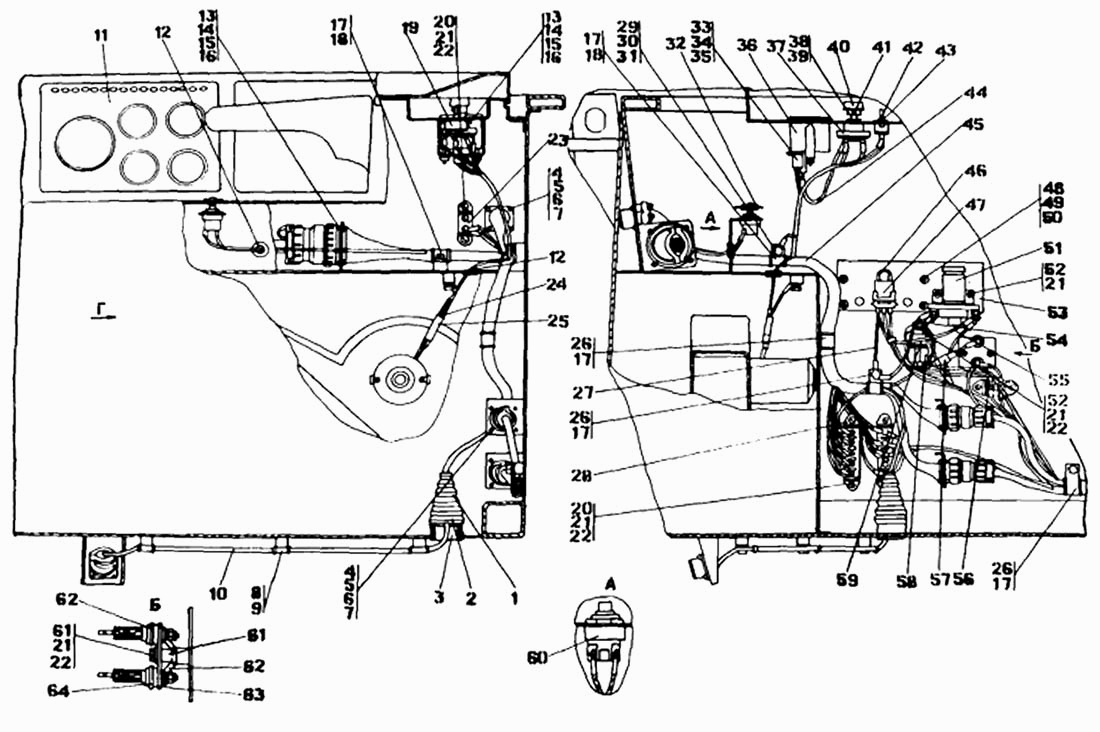

Электрооборудование пола кабины
100%
Название детали
Хомутик
Заводской номер
700-41-2548
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
11
№
2
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
16
№
3
Название детали
Шайба Т.Д. ГОСТ
Заводской номер
Шайба 8Т.65Г ГОСТ 6402-70
Количество на модель
16
№
4
Название детали
Болт
Заводской номер
М8-6gх16 ГОСТ 7796-70
Количество на модель
16
№
5
Название детали
Панель
Заводской номер
3501-10-139-20СП
Количество на модель
№
6
Название детали
Панель
Заводской номер
3501-10-139СП
Количество на модель
1
№
6
Название детали
Винт В.М- х ГОСТ
Заводской номер
Винт В.М6-6gх12 ГОСТ 17473-80
Количество на модель
16
№
7
Название детали
Шайба Т.Д. ГОСТ
Заводской номер
Шайба 6Т.65Г ГОСТ 6402-70
Количество на модель
37
№
8
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
310110
Количество на модель
35
№
9
Название детали
Провод
Заводской номер
3501-10-144СП
Количество на модель
1
№
10
Название детали
Провод
Заводской номер
3501-10-144-20СП
Количество на модель
№
10
Название детали
Тарелка
Заводской номер
2502-10-133-20СП
Количество на модель
№
11
Название детали
Тарелка
Заводской номер
2502-10-133СП
Количество на модель
1
№
11
Название детали
Хомутик
Заводской номер
415178
Количество на модель
8
№
12
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М6-6gх25 ГОСТ 7798-70
Количество на модель
4
№
13
Название детали
Панель соединительная ТУ 37.003.1358-88 или ПС5Т
Заводской номер
17.3723000
Количество на модель
4
№
14
Название детали
Жгут
Заводской номер
2502-10-145-20СП
Количество на модель
№
15
Название детали
Жгут
Заводской номер
2502-10-145СП
Количество на модель
1
№
15
Название детали
Винт В.М- х ГОСТ
Заводской номер
Винт В.М3-6gх10 ГОСТ 17473-80
Количество на модель
20
№
16
Название детали
Гайка MH ГОСТ
Заводской номер
Гайка М3-7Н ГОСТ 5927-70
Количество на модель
20
№
17
Название детали
Шайба ГОСТ
Заводской номер
Шайба 3.65 ГОСТ 6402-70
Количество на модель
20
№
18
Название детали
Шайба 3.01.08кп.019 ГОСТ 11371-78
Заводской номер
310020
Количество на модель
20
№
19
Название детали
Жгут
Заводской номер
2502-10-141-20СП
Количество на модель
№
20
Название детали
Жгут
Заводской номер
2502-10-141СП
Количество на модель
1
№
20
Название детали
Клипса
Заводской номер
2501-89-123СП
Количество на модель
7
№
21
Название детали
Винт В.М- х ГОСТ
Заводской номер
Винт В.М6-6gх16 ГОСТ 17473-80
Количество на модель
3
№
22
Название детали
Блок выключателей
Заводской номер
2502-10-156-01-20СП
Количество на модель
№
23
Название детали
Блок выключателей
Заводской номер
2502-10-156-01-10СП
Количество на модель
№
23
Название детали
Блок выключателей
Заводской номер
2502-10-156-01СП
Количество на модель
1
№
23
Название детали
Блок выключателей
Заводской номер
2502-10-156-20СП
Количество на модель
№
23
Название детали
Блок выключателей
Заводской номер
2502-10-156-10СП
Количество на модель
№
23
Название детали
Блок выключателей
Заводской номер
2502-10-156СП*
Количество на модель
1
№
23
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
5
№
24
Название детали
Хомутик
Заводской номер
415119
Количество на модель
5
№
25
Название детали
Провод
Заводской номер
2502-10-126СП
Количество на модель
№
27
Название детали
Провод
Заводской номер
2502-10-126-20СП
Количество на модель
№
27
Название детали
Панель соединительная ТУ 37.003.1358-88 или ПС5Т
Заводской номер
17.3723000
Количество на модель
№
28
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
№
31
Название детали
Кольцо 1 Б45
Заводской номер
400411
Количество на модель
№
32
Название детали
Пломба
Заводской номер
10/6,5
Количество на модель
№
33
Название детали
Колодка
Заводской номер
Колодка
Количество на модель
№
34
Название детали
Проволока, - С ГОСТ
Заводской номер
Проволока 0,6-0-С ГОСТ 3282-74
Количество на модель
№
35
Название детали
Счетчик времени CHI TU-
Заводской номер
Счетчик времени ЧИ 0005 ТУ 25-1865.100-9
Количество на модель
№
36
Название детали
Выключатель света щитка приборов с реостатом ТУ 37.003.567-77
Заводской номер
ВК416-01
Количество на модель
№
37
Название детали
Гайка
Заводской номер
305185
Количество на модель
№
38
Название детали
Гайка
Заводской номер
305185-20
Количество на модель
№
38
Название детали
Шайба 10.01.10.0221 ГОСТ 11371-78
Заводской номер
310170-20
Количество на модель
№
39
Название детали
Шайба 10.01.10.019 ГОСТ 11371-78
Заводской номер
310170
Количество на модель
№
39
Название детали
Ручка
Заводской номер
46-10-576СП
Количество на модель
№
40
Название детали
Винт
Заводской номер
355300
Количество на модель
№
41
Название детали
Винт
Заводской номер
355300-20
Количество на модель
№
41
Название детали
Шапка
Заводской номер
585052
Количество на модель
№
42
Название детали
Манжета
Заводской номер
400410
Количество на модель
№
43
Название детали
Провод
Заводской номер
2501-10-129-19-20СП
Количество на модель
№
44
Название детали
Провод
Заводской номер
2501-10-129-19СП
Количество на модель
№
44
Название детали
Жгут
Заводской номер
2502-10-130-20СП
Количество на модель
№
45
Название детали
Жгут
Заводской номер
2502-10-130СП
Количество на модель
№
45
Название детали
Провод
Заводской номер
2502-10-151-21СП
Количество на модель
№
46
Название детали
Провод
Заводской номер
2502-10-151-21-20СП
Количество на модель
№
46
Название детали
Колодка штыревая
Заводской номер
502606
Количество на модель
№
47
Название детали
Винт В.М- х ГОСТ
Заводской номер
Винт В.М5-6gх8 ГОСТ 17473-80
Количество на модель
№
48
Название детали
ГОСТ шайба D
Заводской номер
Шайба 5.65Г ГОСТ 6402-70
Количество на модель
№
49
Название детали
Шайба ГОСТ
Заводской номер
310080
Количество на модель
№
50
Название детали
Шайба 5.01.10.0221 ГОСТ 11371-78
Заводской номер
310080-20
Количество на модель
№
50
Название детали
Контактор
Заводской номер
КТ127-Э
Количество на модель
№
51
Название детали
Контактор
Заводской номер
КТ127-У-ХЛ
Количество на модель
№
51
Название детали
Контактор
Заводской номер
КТ127-Т
Количество на модель
№
51
Название детали
Планка
Заводской номер
220155
Количество на модель
№
53
Название детали
Планка
Заводской номер
2502-10-5-20
Количество на модель
№
53
Название детали
Провод
Заводской номер
2502-10-151-12СП
Количество на модель
№
54
Название детали
Провод
Заводской номер
2502-10-151-12-20СП
Количество на модель
№
54
Название детали
Провод
Заводской номер
2502-10-127СП
Количество на модель
№
55
Название детали
Провод
Заводской номер
2502-10-127-20СП
Количество на модель
№
55
Название детали
Провод
Заводской номер
2502-10-151-33-20СП
Количество на модель
№
56
Название детали
Провод
Заводской номер
2502-10-151-33СП
Количество на модель
№
56
Название детали
Колодка штыревая
Заводской номер
502601
Количество на модель
№
57
Название детали
Колодка гнездовая
Заводской номер
607605
Количество на модель
№
58
Название детали
Промежуточное реле
Заводской номер
901.3747
Количество на модель
№
59
Название детали
Выключатель кнопочный ТУ 37.003.710-80
Заводской номер
11.3704.000
Количество на модель
№
60
Название детали
Втулка
Заводской номер
46-57-62-01
Количество на модель
№
61
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх20 ГОСТ 7796-70
Количество на модель
№
61
Название детали
Диод
Заводской номер
2502-10-158СП
Количество на модель
№
62
Название детали
Провод
Заводской номер
2502-10-151-30СП
Количество на модель
№
62
Название детали
Провод
Заводской номер
2502-10-151-30-20СП
Количество на модель
№
62
Название детали
Диод
Заводской номер
2502-10-158-20СП
Количество на модель
№
62
Название детали
Панель
Заводской номер
220156
Количество на модель
№
63
Название детали
Панель
Заводской номер
2502-10-6-20
Количество на модель
№
63
Название детали
Диод
Заводской номер
2502-10-157-20СП
Количество на модель
№
64
Название детали
Диод
Заводской номер
2502-10-157СП
Количество на модель
№
64
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомутик | 700-41-2548 | 1 | 1 | 1 | |||
| 2 | Прокладка | 700-40-6684-03 | 11 | 11 | 2 | |||
| 3 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 16 | 16 | 3 | |||
| 4 | Шайба Т.Д. ГОСТ | Шайба 8Т.65Г ГОСТ 6402-70 | 16 | 16 | 4 | |||
| 5 | Болт | М8-6gх16 ГОСТ 7796-70 | 16 | 16 | 5 | |||
| 6 | Панель | 3501-10-139-20СП | 6 | |||||
| 6 | Панель | 3501-10-139СП | 1 | 1 | 6 | |||
| 7 | Винт В.М- х ГОСТ | Винт В.М6-6gх12 ГОСТ 17473-80 | 16 | 16 | 7 | |||
| 8 | Шайба Т.Д. ГОСТ | Шайба 6Т.65Г ГОСТ 6402-70 | 37 | 37 | 8 | |||
| 9 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 310110 | 35 | 35 | 9 | |||
| 10 | Провод | 3501-10-144СП | 1 | 1 | 10 | |||
| 10 | Провод | 3501-10-144-20СП | 10 | |||||
| 11 | Тарелка | 2502-10-133-20СП | 11 | |||||
| 11 | Тарелка | 2502-10-133СП | 1 | 1 | 11 | |||
| 12 | Хомутик | 415178 | 8 | 8 | 12 | |||
| 13 | Болт М- х ГОСТ | Болт М6-6gх25 ГОСТ 7798-70 | 4 | 4 | 13 | |||
| 14 | Панель соединительная ТУ 37.003.1358-88 или ПС5Т | 17.3723000 | 4 | 4 | 14 | |||
| 15 | Жгут | 2502-10-145-20СП | 15 | |||||
| 15 | Жгут | 2502-10-145СП | 1 | 1 | 15 | |||
| 16 | Винт В.М- х ГОСТ | Винт В.М3-6gх10 ГОСТ 17473-80 | 20 | 20 | 16 | |||
| 17 | Гайка MH ГОСТ | Гайка М3-7Н ГОСТ 5927-70 | 20 | 20 | 17 | |||
| 18 | Шайба ГОСТ | Шайба 3.65 ГОСТ 6402-70 | 20 | 20 | 18 | |||
| 19 | Шайба 3.01.08кп.019 ГОСТ 11371-78 | 310020 | 20 | 20 | 19 | |||
| 20 | Жгут | 2502-10-141-20СП | 20 | |||||
| 20 | Жгут | 2502-10-141СП | 1 | 1 | 20 | |||
| 21 | Клипса | 2501-89-123СП | 7 | 7 | 21 | |||
| 22 | Винт В.М- х ГОСТ | Винт В.М6-6gх16 ГОСТ 17473-80 | 3 | 3 | 22 | |||
| 23 | Блок выключателей | 2502-10-156-01-20СП | 23 | |||||
| 23 | Блок выключателей | 2502-10-156-01-10СП | 23 | |||||
| 23 | Блок выключателей | 2502-10-156-01СП | 1 | 1 | 23 | |||
| 23 | Блок выключателей | 2502-10-156-20СП | 23 | |||||
| 23 | Блок выключателей | 2502-10-156-10СП | 23 | |||||
| 23 | Блок выключателей | 2502-10-156СП* | 1 | 1 | 23 | |||
| 24 | Прокладка | 700-40-6684-06 | 5 | 5 | 24 | |||
| 25 | Хомутик | 415119 | 5 | 5 | 25 | |||
| 27 | Провод | 2502-10-126СП | 27 | |||||
| 27 | Провод | 2502-10-126-20СП | 27 | |||||
| 28 | Панель соединительная ТУ 37.003.1358-88 или ПС5Т | 17.3723000 | 28 | |||||
| 31 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 31 | |||||
| 32 | Кольцо 1 Б45 | 400411 | 32 | |||||
| 33 | Пломба | 10/6,5 | 33 | |||||
| 34 | Колодка | Колодка | 34 | |||||
| 35 | Проволока, - С ГОСТ | Проволока 0,6-0-С ГОСТ 3282-74 | 35 | |||||
| 36 | Счетчик времени CHI TU- | Счетчик времени ЧИ 0005 ТУ 25-1865.100-9 | 36 | |||||
| 37 | Выключатель света щитка приборов с реостатом ТУ 37.003.567-77 | ВК416-01 | 37 | |||||
| 38 | Гайка | 305185 | 38 | |||||
| 38 | Гайка | 305185-20 | 38 | |||||
| 39 | Шайба 10.01.10.0221 ГОСТ 11371-78 | 310170-20 | 39 | |||||
| 39 | Шайба 10.01.10.019 ГОСТ 11371-78 | 310170 | 39 | |||||
| 40 | Ручка | 46-10-576СП | 40 | |||||
| 41 | Винт | 355300 | 41 | |||||
| 41 | Винт | 355300-20 | 41 | |||||
| 42 | Шапка | 585052 | 42 | |||||
| 43 | Манжета | 400410 | 43 | |||||
| 44 | Провод | 2501-10-129-19-20СП | 44 | |||||
| 44 | Провод | 2501-10-129-19СП | 44 | |||||
| 45 | Жгут | 2502-10-130-20СП | 45 | |||||
| 45 | Жгут | 2502-10-130СП | 45 | |||||
| 46 | Провод | 2502-10-151-21СП | 46 | |||||
| 46 | Провод | 2502-10-151-21-20СП | 46 | |||||
| 47 | Колодка штыревая | 502606 | 47 | |||||
| 48 | Винт В.М- х ГОСТ | Винт В.М5-6gх8 ГОСТ 17473-80 | 48 | |||||
| 49 | ГОСТ шайба D | Шайба 5.65Г ГОСТ 6402-70 | 49 | |||||
| 50 | Шайба ГОСТ | 310080 | 50 | |||||
| 50 | Шайба 5.01.10.0221 ГОСТ 11371-78 | 310080-20 | 50 | |||||
| 51 | Контактор | КТ127-Э | 51 | |||||
| 51 | Контактор | КТ127-У-ХЛ | 51 | |||||
| 51 | Контактор | КТ127-Т | 51 | |||||
| 53 | Планка | 220155 | 53 | |||||
| 53 | Планка | 2502-10-5-20 | 53 | |||||
| 54 | Провод | 2502-10-151-12СП | 54 | |||||
| 54 | Провод | 2502-10-151-12-20СП | 54 | |||||
| 55 | Провод | 2502-10-127СП | 55 | |||||
| 55 | Провод | 2502-10-127-20СП | 55 | |||||
| 56 | Провод | 2502-10-151-33-20СП | 56 | |||||
| 56 | Провод | 2502-10-151-33СП | 56 | |||||
| 57 | Колодка штыревая | 502601 | 57 | |||||
| 58 | Колодка гнездовая | 607605 | 58 | |||||
| 59 | Промежуточное реле | 901.3747 | 59 | |||||
| 60 | Выключатель кнопочный ТУ 37.003.710-80 | 11.3704.000 | 60 | |||||
| 61 | Втулка | 46-57-62-01 | 61 | |||||
| 61 | Болт М- х ГОСТ | Болт М8-6gх20 ГОСТ 7796-70 | 61 | |||||
| 62 | Диод | 2502-10-158СП | 62 | |||||
| 62 | Провод | 2502-10-151-30СП | 62 | |||||
| 62 | Провод | 2502-10-151-30-20СП | 62 | |||||
| 62 | Диод | 2502-10-158-20СП | 62 | |||||
| 63 | Панель | 220156 | 63 | |||||
| 63 | Панель | 2502-10-6-20 | 63 | |||||
| 64 | Диод | 2502-10-157-20СП | 64 | |||||
| 64 | Диод | 2502-10-157СП | 64 |
