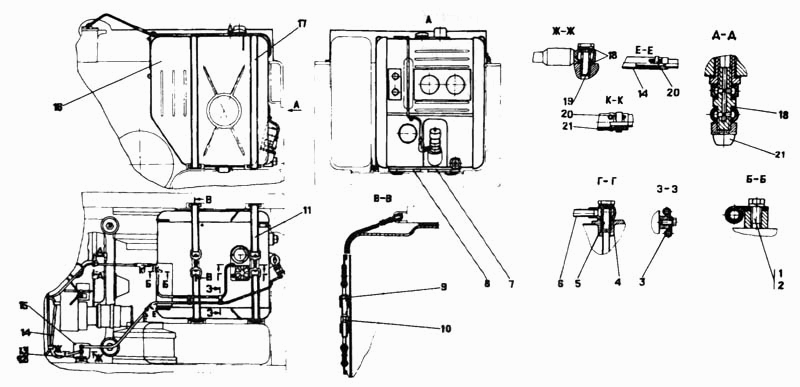

Установка топливного бака
100%
Название детали
Установка топливного бака
Заводской номер
46-25-5-10-СП
Количество на модель
№
Название детали
Рукав
Заводской номер
700-46-2135-10
Количество на модель
№
Название детали
Рукав
Заводской номер
700-46-2135
Количество на модель
1
№
Название детали
Рукав
Заводской номер
700-46-2135-20
Количество на модель
№
Название детали
Установка топливного бака
Заводской номер
46-25-5-СП
Количество на модель
№
Название детали
Установка топливного бака
Заводской номер
46-25-5-20-СП
Количество на модель
№
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх16.66.35.019 ГОСТ 7796-70
Количество на модель
3
№
1
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх16.66.35.029 ГОСТ 7796-70
Количество на модель
№
1
Название детали
Шайба 8Т.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 8Т.65Г.019 ГОСТ 6402-70
Количество на модель
3
№
2
Название детали
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Количество на модель
№
2
Название детали
Хомутик
Заводской номер
41 5119
Количество на модель
5
№
3
Название детали
Кольцо х
Заводской номер
Кольцо 16х22
Количество на модель
2
№
4
Название детали
Зажимной болт
Заводской номер
700-41-2639
Количество на модель
1
№
5
Название детали
Зажимной болт
Заводской номер
700-41-2639-10
Количество на модель
№
5
Название детали
Зажимной болт
Заводской номер
700-41-2639-20
Количество на модель
№
5
Название детали
Трубопровод
Заводской номер
46-25-291-СП
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
46-25-291-20-СП
Количество на модель
№
6
Название детали
прокладка
Заводской номер
400355
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
400355-20
Количество на модель
№
7
Название детали
Кольцо Б30
Заводской номер
400356
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
400356-20
Количество на модель
№
8
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
300275
Количество на модель
2
№
9
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
300275-20
Количество на модель
№
9
Название детали
Стяжка
Заводской номер
46-26-1340-20
Количество на модель
№
10
Название детали
Стяжка
Заводской номер
46-26-1340
Количество на модель
2
№
10
Название детали
Лента
Заводской номер
46-25-166-СП
Количество на модель
2
№
11
Название детали
Лента
Заводской номер
46-25-166-20-СП
Количество на модель
№
11
Название детали
Шайба 12.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 12.65Г.019 ГОСТ 6402-70
Количество на модель
2
№
12
Название детали
Шайба Г. ГОСТ
Заводской номер
Шайба 12.65Г.0221 ГОСТ 6402-70
Количество на модель
№
12
Название детали
Болт M- x
Заводской номер
Болт М12-6gх35.35.88.35.029 7796-70
Количество на модель
№
13
Название детали
Болт М-Х. ГОСТ
Заводской номер
Болт М12-6gх35.35.88.35. 019 ГОСТ 7796-7
Количество на модель
2
№
13
Название детали
Рукав
Заводской номер
Рукав
Количество на модель
1
№
14
Название детали
Фильтр грубой очистки топлива ФГ-
Заводской номер
Фильтр грубой очистки топлива ФГ-75
Количество на модель
1
№
15
Название детали
Бак топливный
Заводской номер
46-25-215-СП
Количество на модель
1
№
16
Название детали
Бак топливный
Заводской номер
46-25-215-10-СП
Количество на модель
№
16
Название детали
Лента
Заводской номер
46-25-189-СП
Количество на модель
2
№
17
Название детали
Лента
Заводской номер
46-25-189~20-СП
Количество на модель
№
17
Название детали
прокладка
Заводской номер
Прокладка
Количество на модель
2
№
18
Название детали
Хомут
Заводской номер
41 5190-01СП
Количество на модель
3
№
20
Название детали
Колпачковая гайка
Заводской номер
Гайка колпачковая
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного бака | 46-25-5-10-СП | |||||||
| Рукав | 700-46-2135-10 | |||||||
| Рукав | 700-46-2135 | 1 | 1 | |||||
| Рукав | 700-46-2135-20 | |||||||
| Установка топливного бака | 46-25-5-СП | |||||||
| Установка топливного бака | 46-25-5-20-СП | |||||||
| 1 | Болт М- х ГОСТ | Болт М8-6gх16.66.35.019 ГОСТ 7796-70 | 3 | 3 | 1 | |||
| 1 | Болт М- х ГОСТ | Болт М8-6gх16.66.35.029 ГОСТ 7796-70 | 1 | |||||
| 2 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | 3 | 3 | 2 | |||
| 2 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | 2 | |||||
| 3 | Хомутик | 41 5119 | 5 | 5 | 3 | |||
| 4 | Кольцо х | Кольцо 16х22 | 2 | 2 | 4 | |||
| 5 | Зажимной болт | 700-41-2639 | 1 | 1 | 5 | |||
| 5 | Зажимной болт | 700-41-2639-10 | 5 | |||||
| 5 | Зажимной болт | 700-41-2639-20 | 5 | |||||
| 6 | Трубопровод | 46-25-291-СП | 1 | 1 | 6 | |||
| 6 | Трубопровод | 46-25-291-20-СП | 6 | |||||
| 7 | прокладка | 400355 | 1 | 1 | 7 | |||
| 7 | прокладка | 400355-20 | 7 | |||||
| 8 | Кольцо Б30 | 400356 | 1 | 1 | 8 | |||
| 8 | прокладка | 400356-20 | 8 | |||||
| 9 | Гайка Mx, N. ГОСТ | 300275 | 2 | 2 | 9 | |||
| 9 | Гайка Mx, N. ГОСТ | 300275-20 | 9 | |||||
| 10 | Стяжка | 46-26-1340-20 | 10 | |||||
| 10 | Стяжка | 46-26-1340 | 2 | 2 | 10 | |||
| 11 | Лента | 46-25-166-СП | 2 | 2 | 11 | |||
| 11 | Лента | 46-25-166-20-СП | 11 | |||||
| 12 | Шайба 12.65Г.019 ГОСТ 6402-70 | Шайба 12.65Г.019 ГОСТ 6402-70 | 2 | 2 | 12 | |||
| 12 | Шайба Г. ГОСТ | Шайба 12.65Г.0221 ГОСТ 6402-70 | 12 | |||||
| 13 | Болт M- x | Болт М12-6gх35.35.88.35.029 7796-70 | 13 | |||||
| 13 | Болт М-Х. ГОСТ | Болт М12-6gх35.35.88.35. 019 ГОСТ 7796-7 | 2 | 2 | 13 | |||
| 14 | Рукав | Рукав | 1 | 1 | 14 | |||
| 15 | Фильтр грубой очистки топлива ФГ- | Фильтр грубой очистки топлива ФГ-75 | 1 | 1 | 15 | |||
| 16 | Бак топливный | 46-25-215-СП | 1 | 1 | 16 | |||
| 16 | Бак топливный | 46-25-215-10-СП | 16 | |||||
| 17 | Лента | 46-25-189-СП | 2 | 2 | 17 | |||
| 17 | Лента | 46-25-189~20-СП | 17 | |||||
| 18 | прокладка | Прокладка | 2 | 2 | 18 | |||
| 20 | Хомут | 41 5190-01СП | 3 | 3 | 20 | |||
| 21 | Колпачковая гайка | Гайка колпачковая | 1 | 1 | 21 |
