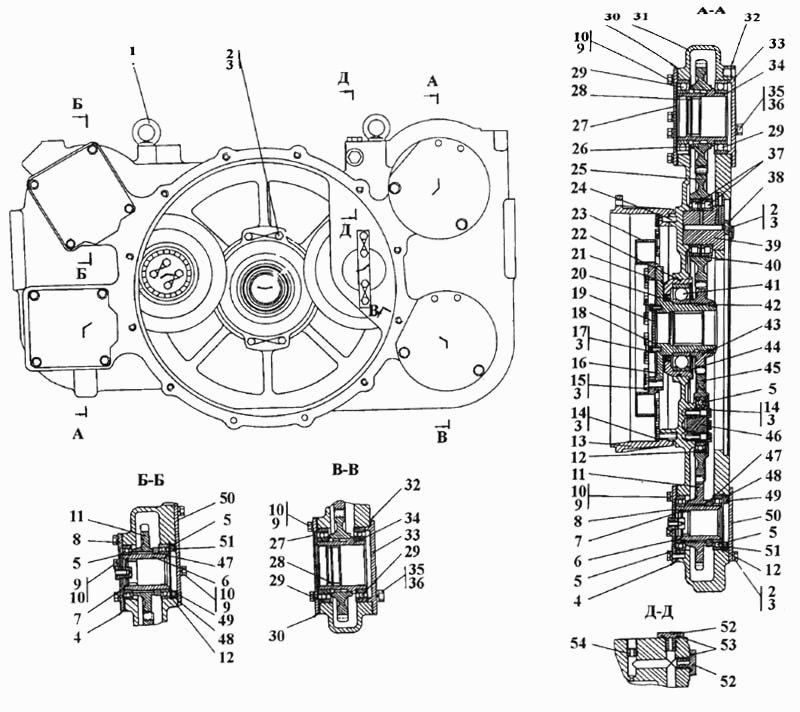

Редуктор привода насосов
100%
Название детали
Болт Мх, х ГОСТ
Заводской номер
28 0515-20
Количество на модель
№
Название детали
Крышка
Заводской номер
404-20-8-20
Количество на модель
№
Название детали
Редуктор привода насосов
Заводской номер
2502-20-12-20СП
Количество на модель
№
Название детали
Редуктор привода насосов
Заводской номер
2502-20-12СП
Количество на модель
1
№
Название детали
Рым-болт М16.05 ГОСТ 4751-73
Заводской номер
28 0590
Количество на модель
2
№
1
Название детали
Рым-болт М16.029 ГОСТ 4751-73
Заводской номер
28 0590-20
Количество на модель
№
1
Название детали
Болт
Заводской номер
28 5330
Количество на модель
8
№
2
Название детали
Болт
Заводской номер
28 5330-20
Количество на модель
№
2
Название детали
Проволока, - С ГОСТ
Заводской номер
Проволока 1,6-0-С ГОСТ 3282-74
Количество на модель
№
3
Название детали
прокладка
Заводской номер
45 0104-20
Количество на модель
№
4
Название детали
прокладка
Заводской номер
45 0104
Количество на модель
2
№
4
Название детали
Подшипник А ГОСТ
Заводской номер
Подшипник 116А ГОСТ 8328-75
Количество на модель
5
№
5
Название детали
Втулка
Заводской номер
2501-20-49
Количество на модель
2
№
6
Название детали
Кольцо С ГОСТ
Заводской номер
700-58-2462
Количество на модель
2
№
7
Название детали
Крышка
Заводской номер
2501-20-108-20СП
Количество на модель
№
8
Название детали
Крышка
Заводской номер
2501-20-108СП
Количество на модель
2
№
8
Название детали
Шайба ГОСТ
Заводской номер
Шайба 12 ГОСТ 6402-70
Количество на модель
27
№
9
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М12-6gх25 ГОСТ 7796-70
Количество на модель
31
№
10
Название детали
Шестерня
Заводской номер
2501-20-56
Количество на модель
2
№
11
Название детали
Кольцо С ГОСТ
Заводской номер
58 0818
Количество на модель
3
№
12
Название детали
Проставка
Заводской номер
404-20-14
Количество на модель
1
№
13
Название детали
Проставка
Заводской номер
404-20-14-20
Количество на модель
№
13
Название детали
Болт ЗМ- x ГОСТ
Заводской номер
28 0359
Количество на модель
27
№
14
Название детали
Болт ЗМ- x ГОСТ
Заводской номер
28 0359-20
Количество на модель
№
14
Название детали
Болт
Заводской номер
28 5535
Количество на модель
16
№
15
Название детали
Болт
Заводской номер
28 5535-20
Количество на модель
№
15
Название детали
Втулка
Заводской номер
2501-20-42
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
28 5120-20
Количество на модель
№
17
Название детали
Болт
Заводской номер
28 5120
Количество на модель
4
№
17
Название детали
Кольцо- - ИРП-
Заводской номер
Кольцо 075 -081-3 6-2-ИРП-1314-1
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
2501-20-52
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
2501-20-52-20
Количество на модель
№
19
Название детали
Манжета- х ГОСТ / ОСТ-
Заводской номер
Манжета 2.2-125х155-3 ГОСТ 8752-79/ ОСТ
Количество на модель
1
№
20
Название детали
Стакан
Заводской номер
2501-20-53
Количество на модель
1
№
21
Название детали
Кольцо 205-215-46-2-3 ГОСТ 18829-73
Заводской номер
Кольцо 205-215-46-2-3 ГОСТ 18829-73
Количество на модель
2
№
22
Название детали
Полумуфта
Заводской номер
2502-20-1
Количество на модель
1
№
23
Название детали
Штифт
Заводской номер
32 5385
Количество на модель
1
№
24
Название детали
Шестерня
Заводской номер
2501-20-17
Количество на модель
1
№
25
Название детали
Шестерня
Заводской номер
2501-20-103СП
Количество на модель
2
№
26
Название детали
Крышка
Заводской номер
2501-20-32
Количество на модель
2
№
27
Название детали
Крышка
Заводской номер
2501-20-32-20
Количество на модель
№
27
Название детали
Кольцо С ГОСТ
Заводской номер
58 0680
Количество на модель
2
№
28
Название детали
Подшипник ГОСТ
Заводской номер
Подшипник 122 ГОСТ 8328-75
Количество на модель
5
№
29
Название детали
Подшипник ГОСТ
Заводской номер
Подшипник 6022 ГОСТ 8328-75
Количество на модель
4
№
29
Название детали
прокладка
Заводской номер
45 0103
Количество на модель
2
№
30
Название детали
прокладка
Заводской номер
45 0103-20
Количество на модель
№
30
Название детали
Корпус
Заводской номер
2501-20-54-20
Количество на модель
№
31
Название детали
Корпус
Заводской номер
2501-20-54
Количество на модель
1
№
31
Название детали
прокладка
Заводской номер
50 0132
Количество на модель
2
№
32
Название детали
Крышка
Заводской номер
404-20-8
Количество на модель
2
№
33
Название детали
Втулка
Заводской номер
2501-20-20
Количество на модель
2
№
34
Название детали
Болт Мх, х ГОСТ
Заводской номер
28 0515
Количество на модель
4
№
35
Название детали
Шайба 16 ГОСТ 6402-70
Заводской номер
Шайба 16 ГОСТ 6402-70
Количество на модель
4
№
36
Название детали
Подшипник Е ГОСТ
Заводской номер
Подшипник 42215Е ГОСТ 8328-75
Количество на модель
2
№
37
Название детали
Подшипник ГОСТ
Заводской номер
42215КМ
Количество на модель
2
№
37
Название детали
Планка
Заводской номер
2501-20-29
Количество на модель
1
№
38
Название детали
Вот
Заводской номер
404-20-7
Количество на модель
1
№
39
Название детали
Кольцо С ГОСТ
Заводской номер
58 0821
Количество на модель
1
№
40
Название детали
Подшипник А ГОСТ
Заводской номер
Подшипник 222А ГОСТ 8328-75
Количество на модель
1
№
41
Название детали
Кольцо С ГОСТ
Заводской номер
58 0760
Количество на модель
1
№
42
Название детали
Шестерня
Заводской номер
2501-20-104СП
Количество на модель
1
№
43
Название детали
Кольцо С ГОСТ
Заводской номер
58 0910
Количество на модель
1
№
44
Название детали
Шестерня
Заводской номер
2501-20-55
Количество на модель
1
№
45
Название детали
Опора
Заводской номер
2501-20-47
Количество на модель
1
№
46
Название детали
Втулка
Заводской номер
2501-20-50
Количество на модель
2
№
47
Название детали
Кольцо- - ГОСТ
Заводской номер
Кольцо 115-125-58-2-3 ГОСТ 18829-73
Количество на модель
2
№
48
Название детали
Кольцо- - ИРП
Заводской номер
Кольцо 100-110-58-2-ИРП1314-1
Количество на модель
2
№
49
Название детали
Крышка
Заводской номер
2501-20-33
Количество на модель
2
№
50
Название детали
Крышка
Заводской номер
2501-20-33-20
Количество на модель
№
50
Название детали
Втулка
Заводской номер
2501-20-51
Количество на модель
2
№
51
Название детали
Пробка
Заводской номер
37 5330
Количество на модель
2
№
52
Название детали
Пробка
Заводской номер
37 5330-20
Количество на модель
№
52
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 018-022-25-51-1668 ГОСТ 18829-73/
Количество на модель
2
№
53
Название детали
Дроссель
Заводской номер
404-20-10
Количество на модель
1
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт Мх, х ГОСТ | 28 0515-20 | |||||||
| Крышка | 404-20-8-20 | |||||||
| Редуктор привода насосов | 2502-20-12-20СП | |||||||
| Редуктор привода насосов | 2502-20-12СП | 1 | 1 | |||||
| 1 | Рым-болт М16.05 ГОСТ 4751-73 | 28 0590 | 2 | 2 | 1 | |||
| 1 | Рым-болт М16.029 ГОСТ 4751-73 | 28 0590-20 | 1 | |||||
| 2 | Болт | 28 5330 | 8 | 8 | 2 | |||
| 2 | Болт | 28 5330-20 | 2 | |||||
| 3 | Проволока, - С ГОСТ | Проволока 1,6-0-С ГОСТ 3282-74 | 3 | |||||
| 4 | прокладка | 45 0104-20 | 4 | |||||
| 4 | прокладка | 45 0104 | 2 | 2 | 4 | |||
| 5 | Подшипник А ГОСТ | Подшипник 116А ГОСТ 8328-75 | 5 | 5 | 5 | |||
| 6 | Втулка | 2501-20-49 | 2 | 2 | 6 | |||
| 7 | Кольцо С ГОСТ | 700-58-2462 | 2 | 2 | 7 | |||
| 8 | Крышка | 2501-20-108-20СП | 8 | |||||
| 8 | Крышка | 2501-20-108СП | 2 | 2 | 8 | |||
| 9 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 27 | 27 | 9 | |||
| 10 | Болт М- х ГОСТ | Болт М12-6gх25 ГОСТ 7796-70 | 31 | 31 | 10 | |||
| 11 | Шестерня | 2501-20-56 | 2 | 2 | 11 | |||
| 12 | Кольцо С ГОСТ | 58 0818 | 3 | 3 | 12 | |||
| 13 | Проставка | 404-20-14 | 1 | 1 | 13 | |||
| 13 | Проставка | 404-20-14-20 | 13 | |||||
| 14 | Болт ЗМ- x ГОСТ | 28 0359 | 27 | 27 | 14 | |||
| 14 | Болт ЗМ- x ГОСТ | 28 0359-20 | 14 | |||||
| 15 | Болт | 28 5535 | 16 | 16 | 15 | |||
| 15 | Болт | 28 5535-20 | 15 | |||||
| 16 | Втулка | 2501-20-42 | 1 | 1 | 16 | |||
| 17 | Болт | 28 5120-20 | 17 | |||||
| 17 | Болт | 28 5120 | 4 | 4 | 17 | |||
| 18 | Кольцо- - ИРП- | Кольцо 075 -081-3 6-2-ИРП-1314-1 | 1 | 1 | 18 | |||
| 19 | Крышка | 2501-20-52 | 1 | 1 | 19 | |||
| 19 | Крышка | 2501-20-52-20 | 19 | |||||
| 20 | Манжета- х ГОСТ / ОСТ- | Манжета 2.2-125х155-3 ГОСТ 8752-79/ ОСТ | 1 | 1 | 20 | |||
| 21 | Стакан | 2501-20-53 | 1 | 1 | 21 | |||
| 22 | Кольцо 205-215-46-2-3 ГОСТ 18829-73 | Кольцо 205-215-46-2-3 ГОСТ 18829-73 | 2 | 2 | 22 | |||
| 23 | Полумуфта | 2502-20-1 | 1 | 1 | 23 | |||
| 24 | Штифт | 32 5385 | 1 | 1 | 24 | |||
| 25 | Шестерня | 2501-20-17 | 1 | 1 | 25 | |||
| 26 | Шестерня | 2501-20-103СП | 2 | 2 | 26 | |||
| 27 | Крышка | 2501-20-32 | 2 | 2 | 27 | |||
| 27 | Крышка | 2501-20-32-20 | 27 | |||||
| 28 | Кольцо С ГОСТ | 58 0680 | 2 | 2 | 28 | |||
| 29 | Подшипник ГОСТ | Подшипник 122 ГОСТ 8328-75 | 5 | 5 | 29 | |||
| 29 | Подшипник ГОСТ | Подшипник 6022 ГОСТ 8328-75 | 4 | 4 | 29 | |||
| 30 | прокладка | 45 0103 | 2 | 2 | 30 | |||
| 30 | прокладка | 45 0103-20 | 30 | |||||
| 31 | Корпус | 2501-20-54-20 | 31 | |||||
| 31 | Корпус | 2501-20-54 | 1 | 1 | 31 | |||
| 32 | прокладка | 50 0132 | 2 | 2 | 32 | |||
| 33 | Крышка | 404-20-8 | 2 | 2 | 33 | |||
| 34 | Втулка | 2501-20-20 | 2 | 2 | 34 | |||
| 35 | Болт Мх, х ГОСТ | 28 0515 | 4 | 4 | 35 | |||
| 36 | Шайба 16 ГОСТ 6402-70 | Шайба 16 ГОСТ 6402-70 | 4 | 4 | 36 | |||
| 37 | Подшипник Е ГОСТ | Подшипник 42215Е ГОСТ 8328-75 | 2 | 2 | 37 | |||
| 37 | Подшипник ГОСТ | 42215КМ | 2 | 2 | 37 | |||
| 38 | Планка | 2501-20-29 | 1 | 1 | 38 | |||
| 39 | Вот | 404-20-7 | 1 | 1 | 39 | |||
| 40 | Кольцо С ГОСТ | 58 0821 | 1 | 1 | 40 | |||
| 41 | Подшипник А ГОСТ | Подшипник 222А ГОСТ 8328-75 | 1 | 1 | 41 | |||
| 42 | Кольцо С ГОСТ | 58 0760 | 1 | 1 | 42 | |||
| 43 | Шестерня | 2501-20-104СП | 1 | 1 | 43 | |||
| 44 | Кольцо С ГОСТ | 58 0910 | 1 | 1 | 44 | |||
| 45 | Шестерня | 2501-20-55 | 1 | 1 | 45 | |||
| 46 | Опора | 2501-20-47 | 1 | 1 | 46 | |||
| 47 | Втулка | 2501-20-50 | 2 | 2 | 47 | |||
| 48 | Кольцо- - ГОСТ | Кольцо 115-125-58-2-3 ГОСТ 18829-73 | 2 | 2 | 48 | |||
| 49 | Кольцо- - ИРП | Кольцо 100-110-58-2-ИРП1314-1 | 2 | 2 | 49 | |||
| 50 | Крышка | 2501-20-33 | 2 | 2 | 50 | |||
| 50 | Крышка | 2501-20-33-20 | 50 | |||||
| 51 | Втулка | 2501-20-51 | 2 | 2 | 51 | |||
| 52 | Пробка | 37 5330 | 2 | 2 | 52 | |||
| 52 | Пробка | 37 5330-20 | 52 | |||||
| 53 | Кольцо- - ГОСТ /ТУ- | Кольцо 018-022-25-51-1668 ГОСТ 18829-73/ | 2 | 2 | 53 | |||
| 54 | Дроссель | 404-20-10 | 1 | 1 | 54 |
