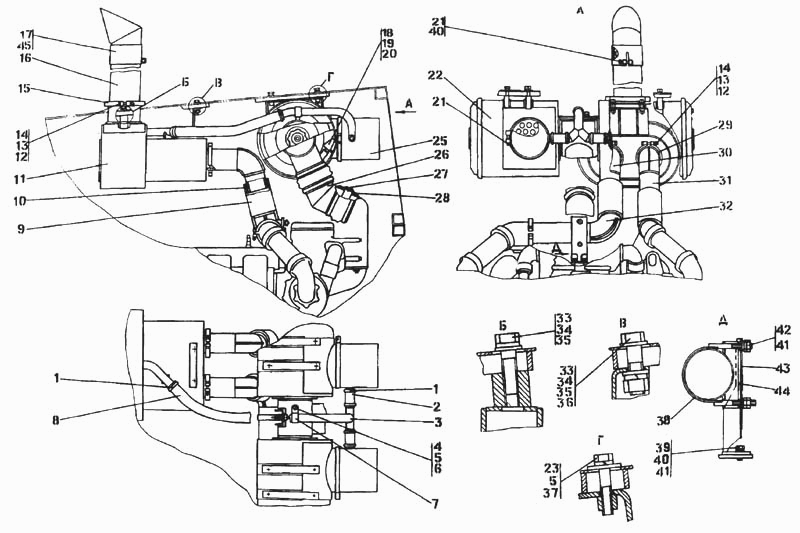

Установка систем воздухоочистки и выпуска
100%
Название детали
Установка систем воздухоочистки и выпуска
Заводской номер
3502-05-1 СП
Количество на модель
1
№
Название детали
Хомуты стяжные червячные ПО ТУ- У-
Заводской номер
Хомуты стяжные червячные ПО4.435.002 ТУ1
Количество на модель
6
№
1
Название детали
Рукав
Заводской номер
46 1401
Количество на модель
2
№
2
Название детали
Рукав
Заводской номер
46 1401-20
Количество на модель
№
2
Название детали
Труба
Заводской номер
3501-05-19-20СП
Количество на модель
№
3
Название детали
Труба
Заводской номер
3501-05-19СП
Количество на модель
1
№
3
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
1
№
4
Название детали
Болт М12х1,25-6gх20 ГОСТ 7796-70
Заводской номер
28 0320-20
Количество на модель
№
4
Название детали
Шайба ГОСТ
Заводской номер
Шайба 12 ГОСТ 6402-70
Количество на модель
9
№
5
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
1
№
6
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
№
6
Название детали
Хомут
Заводской номер
58-05-239
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
58-05-239-20
Количество на модель
№
7
Название детали
Рукав
Заводской номер
46 1401-12
Количество на модель
1
№
8
Название детали
Рукав
Заводской номер
46 1401-12-20
Количество на модель
№
8
Название детали
корпус
Заводской номер
403-05-32
Количество на модель
2
№
9
Название детали
КОЛЬЦО
Заводской номер
403-05-33
Количество на модель
4
№
10
Название детали
Глушитель
Заводской номер
3502-05-15-20СП
Количество на модель
№
11
Название детали
Глушитель
Заводской номер
3502-05-15СП
Количество на модель
1
№
11
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 8Т ГОСТ 6402-70
Количество на модель
9
№
12
Название детали
Гайка
Заводской номер
М8 ГОСТ 5915-70
Количество на модель
8
№
13
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх70 ГОСТ 7795-70
Количество на модель
6
№
14
Название детали
Бугель
Заводской номер
2501-05-134-01-20СП
Количество на модель
№
15
Название детали
Бугель
Заводской номер
2501-05-134-01СП
Количество на модель
2
№
15
Название детали
Труба выпускная
Заводской номер
2501-05-160СП
Количество на модель
1
№
16
Название детали
Труба выпускная
Заводской номер
2501-05-160-20СП
Количество на модель
№
16
Название детали
Труба
Заводской номер
3501-05-34-20СП
Количество на модель
№
17
Название детали
Труба
Заводской номер
3501-05-34СП
Количество на модель
1
№
17
Название детали
Колпачок защитный
Заводской номер
404-05-92
Количество на модель
1
№
18
Название детали
Датчик
Заводской номер
13.3839600
Количество на модель
1
№
19
Название детали
Кольцо х МН
Заводской номер
Кольцо 14х20 МН4152-62
Количество на модель
1
№
20
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М10-6gх60 ГОСТ 7795-70
Количество на модель
3
№
21
Название детали
Блок воздухоочистителей
Заводской номер
3502-05-10СП
Количество на модель
1
№
22
Название детали
Блок воздухоочистителей
Заводской номер
3502-05-10-20СП
Количество на модель
№
22
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 1379
Количество на модель
8
№
23
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 1379-20
Количество на модель
№
23
Название детали
Воздухоочиститель циклонный
Заводской номер
3501-05-16-20СП
Количество на модель
№
25
Название детали
Воздухоочиститель циклонный
Заводской номер
3501-05-16СП
Количество на модель
2
№
25
Название детали
Труба
Заводской номер
3502-05-11-20СП
Количество на модель
№
26
Название детали
Труба
Заводской номер
3502-05-11СП
Количество на модель
1
№
26
Название детали
Сильфон
Заводской номер
40 0427
Количество на модель
2
№
27
Название детали
Хомут
Заводской номер
403-05-129СП
Количество на модель
4
№
28
Название детали
Хомут
Заводской номер
403-05-129-20СП
Количество на модель
№
28
Название детали
Половина хомута
Заводской номер
403-05-125СП
Количество на модель
6
№
29
Название детали
Труба
Заводской номер
3502-05-16-20СП
Количество на модель
№
30
Название детали
Труба
Заводской номер
3502-05-16СП
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
3502-05-16-01-20СП
Количество на модель
№
31
Название детали
Труба
Заводской номер
3502-05-16-01СП
Количество на модель
1
№
31
Название детали
Труба
Заводской номер
3502-05-17-20СП
Количество на модель
№
32
Название детали
Труба
Заводской номер
3502-05-17СП
Количество на модель
1
№
32
Название детали
Болт Мх- х ГОСТ
Заводской номер
Болт М16х 1,5-6gх60 ГОСТ 7795-70
Количество на модель
4
№
33
Название детали
Шайба 16 ГОСТ 6402-70
Заводской номер
Шайба 16 ГОСТ 6402-70
Количество на модель
4
№
34
Название детали
Шайба ГОСТ
Заводской номер
700-31-2209
Количество на модель
6
№
35
Название детали
Шайба ГОСТ
Заводской номер
700-31-2209-20
Количество на модель
№
35
Название детали
Гайка Mx ГОСТ
Заводской номер
Гайка М16х1,5 ГОСТ 5915-70
Количество на модель
2
№
36
Название детали
Шайба ГОСТ
Заводской номер
31 0230
Количество на модель
8
№
37
Название детали
Шайба ГОСТ
Заводской номер
31 0230-20
Количество на модель
№
37
Название детали
Хомут
Заводской номер
403-05-126СП
Количество на модель
1
№
38
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М 10-6gх20 ГОСТ 7795-70
Количество на модель
2
№
39
Название детали
Шайба 10 ГОСТ 6402-70
Заводской номер
Шайба 10 ГОСТ 6402-70
Количество на модель
3
№
40
Название детали
Шайба ГОСТ
Заводской номер
31 0170
Количество на модель
4
№
41
Название детали
Шайба ГОСТ
Заводской номер
31 0170-20
Количество на модель
№
41
Название детали
Гайка М ГОСТ
Заводской номер
Гайка М10 ГОСТ 5915-70
Количество на модель
4
№
42
Название детали
Опора
Заводской номер
403-05-123СП
Количество на модель
1
№
43
Название детали
Упор
Заводской номер
403-05-34
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
2501-05-158-20СП
Количество на модель
№
45
Название детали
Труба
Заводской номер
2501-05-158СП
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка систем воздухоочистки и выпуска | 3502-05-1 СП | 1 | 1 | |||||
| 1 | Хомуты стяжные червячные ПО ТУ- У- | Хомуты стяжные червячные ПО4.435.002 ТУ1 | 6 | 6 | 1 | |||
| 2 | Рукав | 46 1401 | 2 | 2 | 2 | |||
| 2 | Рукав | 46 1401-20 | 2 | |||||
| 3 | Труба | 3501-05-19-20СП | 3 | |||||
| 3 | Труба | 3501-05-19СП | 1 | 1 | 3 | |||
| 4 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | 1 | 1 | 4 | |||
| 4 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | 28 0320-20 | 4 | |||||
| 5 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 9 | 9 | 5 | |||
| 6 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 1 | 1 | 6 | |||
| 6 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 6 | |||||
| 7 | Хомут | 58-05-239 | 1 | 1 | 7 | |||
| 7 | Хомут | 58-05-239-20 | 7 | |||||
| 8 | Рукав | 46 1401-12 | 1 | 1 | 8 | |||
| 8 | Рукав | 46 1401-12-20 | 8 | |||||
| 9 | корпус | 403-05-32 | 2 | 2 | 9 | |||
| 10 | КОЛЬЦО | 403-05-33 | 4 | 4 | 10 | |||
| 11 | Глушитель | 3502-05-15-20СП | 11 | |||||
| 11 | Глушитель | 3502-05-15СП | 1 | 1 | 11 | |||
| 12 | Шайба Т ГОСТ | Шайба 8Т ГОСТ 6402-70 | 9 | 9 | 12 | |||
| 13 | Гайка | М8 ГОСТ 5915-70 | 8 | 8 | 13 | |||
| 14 | Болт М- х ГОСТ | Болт М8-6gх70 ГОСТ 7795-70 | 6 | 6 | 14 | |||
| 15 | Бугель | 2501-05-134-01-20СП | 15 | |||||
| 15 | Бугель | 2501-05-134-01СП | 2 | 2 | 15 | |||
| 16 | Труба выпускная | 2501-05-160СП | 1 | 1 | 16 | |||
| 16 | Труба выпускная | 2501-05-160-20СП | 16 | |||||
| 17 | Труба | 3501-05-34-20СП | 17 | |||||
| 17 | Труба | 3501-05-34СП | 1 | 1 | 17 | |||
| 18 | Колпачок защитный | 404-05-92 | 1 | 1 | 18 | |||
| 19 | Датчик | 13.3839600 | 1 | 1 | 19 | |||
| 20 | Кольцо х МН | Кольцо 14х20 МН4152-62 | 1 | 1 | 20 | |||
| 21 | Болт М- х ГОСТ | Болт М10-6gх60 ГОСТ 7795-70 | 3 | 3 | 21 | |||
| 22 | Блок воздухоочистителей | 3502-05-10СП | 1 | 1 | 22 | |||
| 22 | Блок воздухоочистителей | 3502-05-10-20СП | 22 | |||||
| 23 | Болт Мх- х ГОСТ | 28 1379 | 8 | 8 | 23 | |||
| 23 | Болт Мх- х ГОСТ | 28 1379-20 | 23 | |||||
| 25 | Воздухоочиститель циклонный | 3501-05-16-20СП | 25 | |||||
| 25 | Воздухоочиститель циклонный | 3501-05-16СП | 2 | 2 | 25 | |||
| 26 | Труба | 3502-05-11-20СП | 26 | |||||
| 26 | Труба | 3502-05-11СП | 1 | 1 | 26 | |||
| 27 | Сильфон | 40 0427 | 2 | 2 | 27 | |||
| 28 | Хомут | 403-05-129СП | 4 | 4 | 28 | |||
| 28 | Хомут | 403-05-129-20СП | 28 | |||||
| 29 | Половина хомута | 403-05-125СП | 6 | 6 | 29 | |||
| 30 | Труба | 3502-05-16-20СП | 30 | |||||
| 30 | Труба | 3502-05-16СП | 1 | 1 | 30 | |||
| 31 | Труба | 3502-05-16-01-20СП | 31 | |||||
| 31 | Труба | 3502-05-16-01СП | 1 | 1 | 31 | |||
| 32 | Труба | 3502-05-17-20СП | 32 | |||||
| 32 | Труба | 3502-05-17СП | 1 | 1 | 32 | |||
| 33 | Болт Мх- х ГОСТ | Болт М16х 1,5-6gх60 ГОСТ 7795-70 | 4 | 4 | 33 | |||
| 34 | Шайба 16 ГОСТ 6402-70 | Шайба 16 ГОСТ 6402-70 | 4 | 4 | 34 | |||
| 35 | Шайба ГОСТ | 700-31-2209 | 6 | 6 | 35 | |||
| 35 | Шайба ГОСТ | 700-31-2209-20 | 35 | |||||
| 36 | Гайка Mx ГОСТ | Гайка М16х1,5 ГОСТ 5915-70 | 2 | 2 | 36 | |||
| 37 | Шайба ГОСТ | 31 0230 | 8 | 8 | 37 | |||
| 37 | Шайба ГОСТ | 31 0230-20 | 37 | |||||
| 38 | Хомут | 403-05-126СП | 1 | 1 | 38 | |||
| 39 | Болт М- х ГОСТ | Болт М 10-6gх20 ГОСТ 7795-70 | 2 | 2 | 39 | |||
| 40 | Шайба 10 ГОСТ 6402-70 | Шайба 10 ГОСТ 6402-70 | 3 | 3 | 40 | |||
| 41 | Шайба ГОСТ | 31 0170 | 4 | 4 | 41 | |||
| 41 | Шайба ГОСТ | 31 0170-20 | 41 | |||||
| 42 | Гайка М ГОСТ | Гайка М10 ГОСТ 5915-70 | 4 | 4 | 42 | |||
| 43 | Опора | 403-05-123СП | 1 | 1 | 43 | |||
| 44 | Упор | 403-05-34 | 1 | 1 | 44 | |||
| 45 | Труба | 2501-05-158-20СП | 45 | |||||
| 45 | Труба | 2501-05-158СП | 1 | 1 | 45 |
