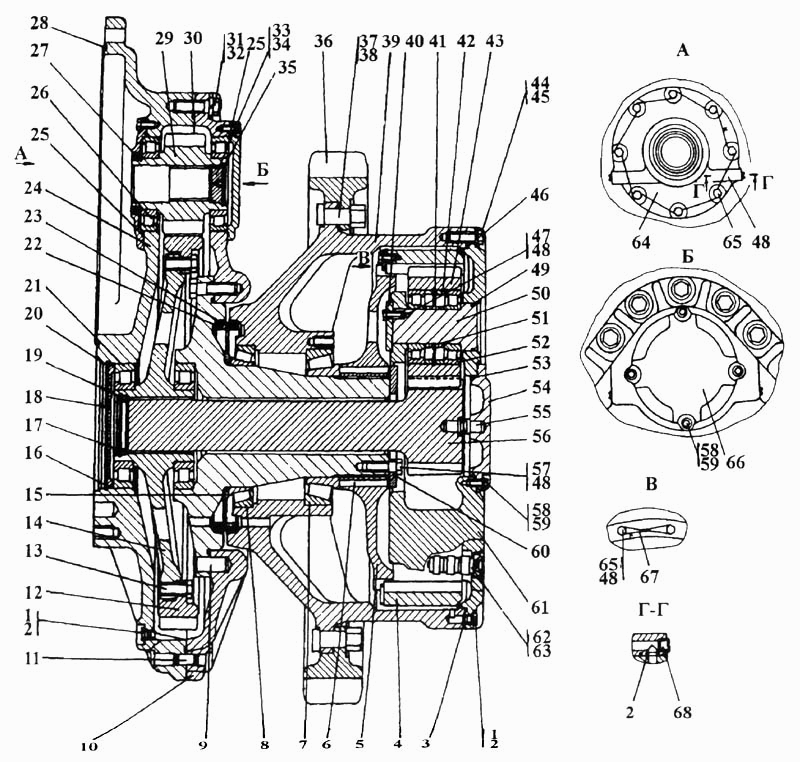

Передача бортовая
100%
Название детали
Передача бортовая
Заводской номер
3501-19-12-20СП
Количество на модель
№
Название детали
Передача бортовая
Заводской номер
3501-19-12СП
Количество на модель
1
№
Название детали
Пробка
Заводской номер
37 5516
Количество на модель
3
№
1
Название детали
Пробка
Заводской номер
37 5516-20
Количество на модель
№
1
Название детали
Кольцо- - ГОСТ
Заводской номер
Кольцо 012-016-25-2-3 ГОСТ 1829-73
Количество на модель
5
№
2
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 020-025-30-2-51-1668 ГОСТ 18829-7
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
3501-19-11
Количество на модель
1
№
4
Название детали
Муфта
Заводской номер
3501-19-12
Количество на модель
1
№
5
Название детали
Палец
Заводской номер
3501-19-21
Количество на модель
12
№
6
Название детали
Подшипник М ТУ-
Заводской номер
Подшипник 2007140М ТУ 37.006.162-89
Количество на модель
1
№
7
Название детали
Подшипник ТУ-
Заводской номер
Подшипник 2007948 ТУ 37.006.16-89
Количество на модель
1
№
8
Название детали
Штифт
Заводской номер
32 5580
Количество на модель
4
№
9
Название детали
корпус
Заводской номер
3501-19-103-20СП
Количество на модель
№
10
Название детали
корпус
Заводской номер
3501-19-103СП
Количество на модель
1
№
10
Название детали
Штифт
Заводской номер
700-32-2158
Количество на модель
2
№
11
Название детали
Шестерня
Заводской номер
3501-19-25
Количество на модель
1
№
12
Название детали
Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70
Заводской номер
28 0819
Количество на модель
24
№
13
Название детали
Втулка
Заводской номер
3501-19-26
Количество на модель
1
№
14
Название детали
Кольцо упорное
Заводской номер
3501-19-22
Количество на модель
1
№
15
Название детали
Кольцо- - ГОСТ
Заводской номер
Кольцо 240-250-58-2-3 ГОСТ 18829-73
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
2501-19-64
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
ТТ2501-19-6
Количество на модель
1
№
18
Название детали
Кольцо С ГОСТ
Заводской номер
700-58-2092
Количество на модель
1
№
19
Название детали
Кольцо С ГОСТ
Заводской номер
58 0930
Количество на модель
1
№
20
Название детали
Подшипник М ГОСТ
Заводской номер
Подшипник 12228М ГОСТ 8328-75
Количество на модель
2
№
21
Название детали
КОЛЬЦО
Заводской номер
2501-19-12
Количество на модель
2
№
22
Название детали
Кольцо упорное
Заводской номер
2501-19-40
Количество на модель
2
№
23
Название детали
корпус
Заводской номер
3501-19-37-20
Количество на модель
№
24
Название детали
корпус
Заводской номер
3501-19-37
Количество на модель
1
№
24
Название детали
Кольцо 205-215-46-2-3 ГОСТ 18829-73
Заводской номер
Кольцо 205-215-46-2-3 ГОСТ 18829-73
Количество на модель
2
№
25
Название детали
Подшипник Л ГОСТ
Заводской номер
Подшипник 42221Л ГОСТ 8328-75
Количество на модель
2
№
26
Название детали
Манжета- х ГОСТ / ТУ-
Заводской номер
Манжета 2.2-95х120-3 ГОСТ 8752-79/ ТУ 38
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
40 0215-20
Количество на модель
№
28
Название детали
КОЛЬЦО
Заводской номер
40 0215
Количество на модель
1
№
28
Название детали
Шестерня
Заводской номер
3501-19-27
Количество на модель
1
№
29
Название детали
КОЛЬЦО
Заводской номер
40 0376-01
Количество на модель
1
№
30
Название детали
КОЛЬЦО
Заводской номер
40 0376-01-20
Количество на модель
№
30
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0835
Количество на модель
32
№
31
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0835-20
Количество на модель
№
31
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 24Т ГОСТ 6402-70
Количество на модель
32
№
32
Название детали
Крышка
Заводской номер
2501-19-63
Количество на модель
1
№
33
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 069-075-36-2-51-1668 ГОСТ 18829-7
Количество на модель
1
№
34
Название детали
Кольцо С ГОСТ
Заводской номер
58 0676
Количество на модель
1
№
35
Название детали
Сектор зубчатый
Заводской номер
3501-19-14
Количество на модель
3
№
36
Название детали
Болт
Заводской номер
2501-19-80-01
Количество на модель
27
№
37
Название детали
Болт
Заводской номер
2501-19-80-01-20
Количество на модель
№
37
Название детали
Гайка МГН ГОСТ
Заводской номер
30 0420-20
Количество на модель
№
38
Название детали
Гайка МГН ГОСТ
Заводской номер
30 0420
Количество на модель
27
№
38
Название детали
Втулка
Заводской номер
3501-19-33-20
Количество на модель
№
39
Название детали
Втулка
Заводской номер
3501-19-33
Количество на модель
1
№
39
Название детали
Шайба
Заводской номер
3501-19-19
Количество на модель
4
№
40
Название детали
Кольцо С.Цхр ГОСТ
Заводской номер
58 0850
Количество на модель
4
№
41
Название детали
КОЛЬЦО
Заводской номер
3501-19-20
Количество на модель
8
№
42
Название детали
Сателлит
Заводской номер
3501-19-10
Количество на модель
4
№
43
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0730
Количество на модель
35
№
44
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0730-20
Количество на модель
№
44
Название детали
Шайба ГОСТ
Заводской номер
Шайба 20 ГОСТ 6402-70
Количество на модель
35
№
45
Название детали
КОЛЬЦО
Заводской номер
40 0384-02
Количество на модель
1
№
46
Название детали
КОЛЬЦО
Заводской номер
40 0384-02-20
Количество на модель
№
46
Название детали
Болт М- х ГОСТ
Заводской номер
28 0339
Количество на модель
16
№
47
Название детали
Проволока, - С ГОСТ
Заводской номер
Проволока 1,6-0-С ГОСТ 3282-74
Количество на модель
№
48
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 088-095-46-2-51-1668 ГОСТ 18829-7
Количество на модель
4
№
49
Название детали
Вот
Заводской номер
3501-19-13
Количество на модель
4
№
50
Название детали
Втулка
Заводской номер
3501-19-18
Количество на модель
4
№
51
Название детали
Подшипник КМ ГОСТ
Заводской номер
Подшипник 42314КМ ГОСТ 8328-75
Количество на модель
8
№
52
Название детали
Кольцо- - ГОСТ / ТУ-
Заводской номер
Кольцо 190-195-36-2-51-1668 ГОСТ 18829-7
Количество на модель
1
№
53
Название детали
Крышка
Заводской номер
3501-19-29
Количество на модель
1
№
54
Название детали
Крышка
Заводской номер
3501-19-29-20
Количество на модель
№
54
Название детали
Пята
Заводской номер
2501-19-28
Количество на модель
2
№
55
Название детали
Шестерня
Заводской номер
3501-19-28
Количество на модель
1
№
56
Название детали
Болт ЗМхх ГОСТ
Заводской номер
28 0731
Количество на модель
12
№
57
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М12-6gх30 ГОСТ 7796-70
Количество на модель
8
№
58
Название детали
Шайба ГОСТ
Заводской номер
Шайба 12 ГОСТ 6402-70
Количество на модель
8
№
59
Название детали
Шайба
Заводской номер
3501-19-23
Количество на модель
1
№
60
Название детали
Водило
Заводской номер
3501-19-5-20
Количество на модель
№
61
Название детали
Водило
Заводской номер
3501-19-5
Количество на модель
1
№
61
Название детали
Пробка магнитная
Заводской номер
2501-19-113СП
Количество на модель
1
№
62
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 045-050-30-2-51-1668 ГОСТ 18829-7
Количество на модель
1
№
63
Название детали
Крышка
Заводской номер
2501-19-61
Количество на модель
1
№
64
Название детали
Болт
Заводской номер
28 5330
Количество на модель
28
№
65
Название детали
Крышка
Заводской номер
2501-19-62
Количество на модель
1
№
66
Название детали
Крышка
Заводской номер
2501-19-62-20
Количество на модель
№
66
Название детали
Планка
Заводской номер
2501-19-67
Количество на модель
10
№
67
Название детали
Пробка- КГ " ТУ-
Заводской номер
37 0150-08
Количество на модель
4
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Передача бортовая | 3501-19-12-20СП | |||||||
| Передача бортовая | 3501-19-12СП | 1 | 1 | |||||
| 1 | Пробка | 37 5516 | 3 | 3 | 1 | |||
| 1 | Пробка | 37 5516-20 | 1 | |||||
| 2 | Кольцо- - ГОСТ | Кольцо 012-016-25-2-3 ГОСТ 1829-73 | 5 | 5 | 2 | |||
| 3 | Кольцо- - ГОСТ /ТУ- | Кольцо 020-025-30-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 3 | |||
| 4 | Шестерня | 3501-19-11 | 1 | 1 | 4 | |||
| 5 | Муфта | 3501-19-12 | 1 | 1 | 5 | |||
| 6 | Палец | 3501-19-21 | 12 | 12 | 6 | |||
| 7 | Подшипник М ТУ- | Подшипник 2007140М ТУ 37.006.162-89 | 1 | 1 | 7 | |||
| 8 | Подшипник ТУ- | Подшипник 2007948 ТУ 37.006.16-89 | 1 | 1 | 8 | |||
| 9 | Штифт | 32 5580 | 4 | 4 | 9 | |||
| 10 | корпус | 3501-19-103-20СП | 10 | |||||
| 10 | корпус | 3501-19-103СП | 1 | 1 | 10 | |||
| 11 | Штифт | 700-32-2158 | 2 | 2 | 11 | |||
| 12 | Шестерня | 3501-19-25 | 1 | 1 | 12 | |||
| 13 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | 28 0819 | 24 | 24 | 13 | |||
| 14 | Втулка | 3501-19-26 | 1 | 1 | 14 | |||
| 15 | Кольцо упорное | 3501-19-22 | 1 | 1 | 15 | |||
| 16 | Кольцо- - ГОСТ | Кольцо 240-250-58-2-3 ГОСТ 18829-73 | 1 | 1 | 16 | |||
| 17 | Втулка | 2501-19-64 | 1 | 1 | 17 | |||
| 18 | Крышка | ТТ2501-19-6 | 1 | 1 | 18 | |||
| 19 | Кольцо С ГОСТ | 700-58-2092 | 1 | 1 | 19 | |||
| 20 | Кольцо С ГОСТ | 58 0930 | 1 | 1 | 20 | |||
| 21 | Подшипник М ГОСТ | Подшипник 12228М ГОСТ 8328-75 | 2 | 2 | 21 | |||
| 22 | КОЛЬЦО | 2501-19-12 | 2 | 2 | 22 | |||
| 23 | Кольцо упорное | 2501-19-40 | 2 | 2 | 23 | |||
| 24 | корпус | 3501-19-37-20 | 24 | |||||
| 24 | корпус | 3501-19-37 | 1 | 1 | 24 | |||
| 25 | Кольцо 205-215-46-2-3 ГОСТ 18829-73 | Кольцо 205-215-46-2-3 ГОСТ 18829-73 | 2 | 2 | 25 | |||
| 26 | Подшипник Л ГОСТ | Подшипник 42221Л ГОСТ 8328-75 | 2 | 2 | 26 | |||
| 27 | Манжета- х ГОСТ / ТУ- | Манжета 2.2-95х120-3 ГОСТ 8752-79/ ТУ 38 | 1 | 1 | 27 | |||
| 28 | КОЛЬЦО | 40 0215-20 | 28 | |||||
| 28 | КОЛЬЦО | 40 0215 | 1 | 1 | 28 | |||
| 29 | Шестерня | 3501-19-27 | 1 | 1 | 29 | |||
| 30 | КОЛЬЦО | 40 0376-01 | 1 | 1 | 30 | |||
| 30 | КОЛЬЦО | 40 0376-01-20 | 30 | |||||
| 31 | Болт Мх- х ГОСТ | 28 0835 | 32 | 32 | 31 | |||
| 31 | Болт Мх- х ГОСТ | 28 0835-20 | 31 | |||||
| 32 | Шайба Т ГОСТ | Шайба 24Т ГОСТ 6402-70 | 32 | 32 | 32 | |||
| 33 | Крышка | 2501-19-63 | 1 | 1 | 33 | |||
| 34 | Кольцо- - ГОСТ /ТУ- | Кольцо 069-075-36-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 34 | |||
| 35 | Кольцо С ГОСТ | 58 0676 | 1 | 1 | 35 | |||
| 36 | Сектор зубчатый | 3501-19-14 | 3 | 3 | 36 | |||
| 37 | Болт | 2501-19-80-01 | 27 | 27 | 37 | |||
| 37 | Болт | 2501-19-80-01-20 | 37 | |||||
| 38 | Гайка МГН ГОСТ | 30 0420-20 | 38 | |||||
| 38 | Гайка МГН ГОСТ | 30 0420 | 27 | 27 | 38 | |||
| 39 | Втулка | 3501-19-33-20 | 39 | |||||
| 39 | Втулка | 3501-19-33 | 1 | 1 | 39 | |||
| 40 | Шайба | 3501-19-19 | 4 | 4 | 40 | |||
| 41 | Кольцо С.Цхр ГОСТ | 58 0850 | 4 | 4 | 41 | |||
| 42 | КОЛЬЦО | 3501-19-20 | 8 | 8 | 42 | |||
| 43 | Сателлит | 3501-19-10 | 4 | 4 | 43 | |||
| 44 | Болт Мх- х ГОСТ | 28 0730 | 35 | 35 | 44 | |||
| 44 | Болт Мх- х ГОСТ | 28 0730-20 | 44 | |||||
| 45 | Шайба ГОСТ | Шайба 20 ГОСТ 6402-70 | 35 | 35 | 45 | |||
| 46 | КОЛЬЦО | 40 0384-02 | 1 | 1 | 46 | |||
| 46 | КОЛЬЦО | 40 0384-02-20 | 46 | |||||
| 47 | Болт М- х ГОСТ | 28 0339 | 16 | 16 | 47 | |||
| 48 | Проволока, - С ГОСТ | Проволока 1,6-0-С ГОСТ 3282-74 | 48 | |||||
| 49 | Кольцо- - ГОСТ /ТУ- | Кольцо 088-095-46-2-51-1668 ГОСТ 18829-7 | 4 | 4 | 49 | |||
| 50 | Вот | 3501-19-13 | 4 | 4 | 50 | |||
| 51 | Втулка | 3501-19-18 | 4 | 4 | 51 | |||
| 52 | Подшипник КМ ГОСТ | Подшипник 42314КМ ГОСТ 8328-75 | 8 | 8 | 52 | |||
| 53 | Кольцо- - ГОСТ / ТУ- | Кольцо 190-195-36-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 53 | |||
| 54 | Крышка | 3501-19-29 | 1 | 1 | 54 | |||
| 54 | Крышка | 3501-19-29-20 | 54 | |||||
| 55 | Пята | 2501-19-28 | 2 | 2 | 55 | |||
| 56 | Шестерня | 3501-19-28 | 1 | 1 | 56 | |||
| 57 | Болт ЗМхх ГОСТ | 28 0731 | 12 | 12 | 57 | |||
| 58 | Болт М- х ГОСТ | Болт М12-6gх30 ГОСТ 7796-70 | 8 | 8 | 58 | |||
| 59 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 8 | 8 | 59 | |||
| 60 | Шайба | 3501-19-23 | 1 | 1 | 60 | |||
| 61 | Водило | 3501-19-5-20 | 61 | |||||
| 61 | Водило | 3501-19-5 | 1 | 1 | 61 | |||
| 62 | Пробка магнитная | 2501-19-113СП | 1 | 1 | 62 | |||
| 63 | Кольцо- - ГОСТ /ТУ- | Кольцо 045-050-30-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 63 | |||
| 64 | Крышка | 2501-19-61 | 1 | 1 | 64 | |||
| 65 | Болт | 28 5330 | 28 | 28 | 65 | |||
| 66 | Крышка | 2501-19-62 | 1 | 1 | 66 | |||
| 66 | Крышка | 2501-19-62-20 | 66 | |||||
| 67 | Планка | 2501-19-67 | 10 | 10 | 67 | |||
| 68 | Пробка- КГ " ТУ- | 37 0150-08 | 4 | 4 | 68 |
