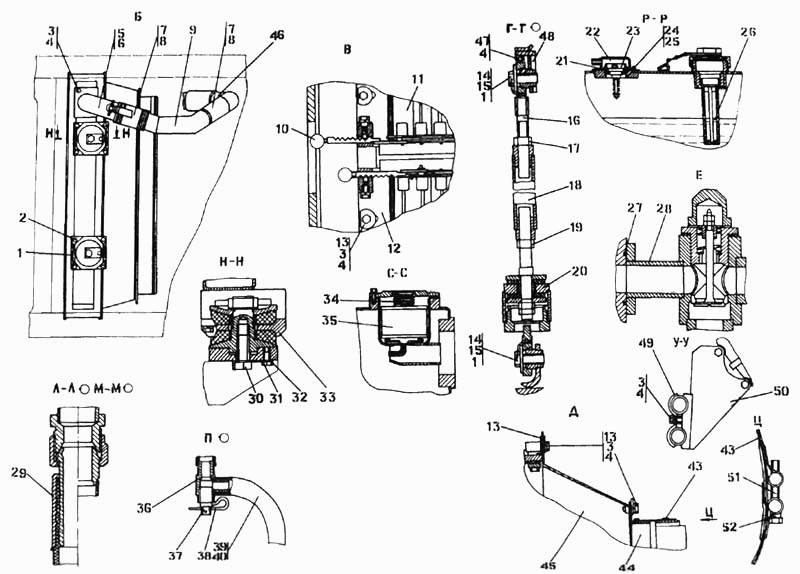

Система охлаждения двигателя и трансмиссии
100%
Название детали
Проволока КС ГОСТ
Заводской номер
Проволока КС 1,0 ГОСТ 792-67
Количество на модель
№
1
Название детали
Болт
Заводской номер
28 5355
Количество на модель
8
№
2
Название детали
Болт
Заводской номер
28 5355-20
Количество на модель
№
2
Название детали
Болт Мх- х ГОСТ
Заводской номер
Болт М12х1,25-6gх30 ГОСТ 7796-70
Количество на модель
49
№
3
Название детали
Шайба ГОСТ
Заводской номер
Шайба 12 ГОСТ 6402-70
Количество на модель
77
№
4
Название детали
Патрубок
Заводской номер
3502-60-110-20СП
Количество на модель
№
5
Название детали
Прокладка
Заводской номер
45 0132
Количество на модель
2
№
6
Название детали
прокладка
Заводской номер
45 0132-20
Количество на модель
№
6
Название детали
Хомут стяжной червячный- У- ПОТУ
Заводской номер
Хомут стяжной червячный 1115-У-02 ПО4.43
Количество на модель
16
№
7
Название детали
Рукав
Заводской номер
46 0125
Количество на модель
3
№
8
Название детали
Рукав
Заводской номер
404-60-349
Количество на модель
№
8
Название детали
Трубопровод
Заводской номер
3502-60-123-20СП
Количество на модель
№
9
Название детали
Трубопровод
Заводской номер
3502-60-123СП
Количество на модель
1
№
9
Название детали
Ручка
Заводской номер
46-23-133
Количество на модель
2
№
10
Название детали
жалюзи
Заводской номер
3501-60-146СП
Количество на модель
1
№
11
Название детали
жалюзи
Заводской номер
3501-60-147СП
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
46-11-476
Количество на модель
64
№
13
Название детали
Шайба
Заводской номер
46-11-476-20
Количество на модель
№
13
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0719
Количество на модель
4
№
14
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0719-20
Количество на модель
№
14
Название детали
Шайба ГОСТ
Заводской номер
31 0320-20
Количество на модель
№
15
Название детали
Шайба ГОСТ
Заводской номер
31 0320
Количество на модель
4
№
15
Название детали
Опора
Заводской номер
3501-60-128-01-20СП
Количество на модель
№
16
Название детали
Опора
Заводской номер
3501-60-128-01СП
Количество на модель
2
№
16
Название детали
Гайка Mx-LH-H ГОСТ
Заводской номер
30 0367
Количество на модель
2
№
17
Название детали
Гайка Mx-LH-H ГОСТ
Заводской номер
30 0367-20
Количество на модель
№
17
Название детали
Муфта
Заводской номер
3501-60-127СП
Количество на модель
2
№
18
Название детали
Муфта
Заводской номер
3501-60-127-20СП
Количество на модель
№
18
Название детали
Орех MHN. ГОСТ
Заводской номер
30 0350-01-20
Количество на модель
№
19
Название детали
Орех MHN. ГОСТ
Заводской номер
30 0350-01
Количество на модель
2
№
19
Название детали
Головка
Заводской номер
2501-20-235СП
Количество на модель
2
№
20
Название детали
Головка
Заводской номер
2501-60-235-20СП
Количество на модель
№
20
Название детали
КОЛЬЦО
Заводской номер
450134
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
45 0134-20
Количество на модель
№
21
Название детали
Грибок
Заводской номер
404-60-166-20СП
Количество на модель
№
22
Название детали
Грибок
Заводской номер
404-60-166СП
Количество на модель
1
№
22
Название детали
Грибок
Заводской номер
404-60-256-20СП
Количество на модель
№
22
Название детали
Грибок
Заводской номер
404-60-256СП
Количество на модель
1
№
22
Название детали
Клапан паровоздушный
Заводской номер
404-60-137СП
Количество на модель
1
№
23
Название детали
Клапан паровоздушный
Заводской номер
404-60-137-20СП
Количество на модель
№
23
Название детали
Винт В.М- х ГОСТ
Заводской номер
35 0420
Количество на модель
2
№
24
Название детали
Винт В.М- х ГОСТ
Заводской номер
35 0420-20
Количество на модель
№
24
Название детали
Шайба Т ГОСТ
Заводской номер
Шайба 6Т ГОСТ 6402-70
Количество на модель
2
№
25
Название детали
Фильтр
Заводской номер
46-43-194СП
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
050-055-30-2-3
Количество на модель
1
№
27
Название детали
Клапан
Заводской номер
2501-60-189-02-20СП
Количество на модель
№
28
Название детали
Клапан
Заводской номер
2501-60-189-02СП
Количество на модель
1
№
28
Название детали
Рукав
Заводской номер
46-60-3 92-08-20СП
Количество на модель
№
29
Название детали
Рукав
Заводской номер
46-60-392-08СП
Количество на модель
1
№
29
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0820-20
Количество на модель
№
30
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0820
Количество на модель
2
№
30
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
2
№
31
Название детали
Болт М12х1,25-6gх20 ГОСТ 7796-70
Заводской номер
28 0320-20
Количество на модель
№
31
Название детали
Тарелка
Заводской номер
2501-60-215
Количество на модель
2
№
32
Название детали
Тарелка
Заводской номер
2501-60-215-20
Количество на модель
№
32
Название детали
Опора
Заводской номер
2501-60-157СП
Количество на модель
2
№
33
Название детали
Опора
Заводской номер
2501-60-157-20СП
Количество на модель
№
33
Название детали
Пружина
Заводской номер
700-38-2735
Количество на модель
1
№
34
Название детали
Пружина
Заводской номер
700-38-2735-20
Количество на модель
№
34
Название детали
Элемент фильтрующий
Заводской номер
2501-60-193СП
Количество на модель
1
№
35
Название детали
корпус
Заводской номер
404-60-165СП
Количество на модель
1
№
36
Название детали
Клапан
Заводской номер
404-60-165
Количество на модель
1
№
37
Название детали
Стопор
Заводской номер
2501-60-176
Количество на модель
1
№
38
Название детали
Стопор
Заводской номер
2501-60-176-20
Количество на модель
№
38
Название детали
Хомут стяжной червячный- У- ПОТУ
Заводской номер
Хомут стяжной червячный 1040-У-02 ПО4.43
Количество на модель
1
№
39
Название детали
Рукав
Заводской номер
46 0150-20
Количество на модель
№
40
Название детали
Рукав
Заводской номер
46 0150
Количество на модель
1
№
40
Название детали
Лента
Заводской номер
403-60-168-20СП
Количество на модель
№
43
Название детали
Лента
Заводской номер
403-60-168СП
Количество на модель
1
№
43
Название детали
Кожух
Заводской номер
3502-60-120-20СП
Количество на модель
№
44
Название детали
Кожух
Заводской номер
3502-60-120СП
Количество на модель
1
№
44
Название детали
Кожух
Заводской номер
3502-60-119СП
Количество на модель
1
№
45
Название детали
Кожух
Заводской номер
3502-60-119-20СП
Количество на модель
№
45
Название детали
Трубопровод
Заводской номер
3502-60-122-20СП
Количество на модель
№
46
Название детали
Трубопровод
Заводской номер
3502-60-122СП
Количество на модель
1
№
46
Название детали
Болт Мх- х ГОСТ
Заводской номер
Болт М12х1,25-6gх40 ГОСТ 7796-70
Количество на модель
8
№
47
Название детали
Кронштейн
Заводской номер
3501-60-171СП
Количество на модель
2
№
48
Название детали
Кронштейн
Заводской номер
3 501-60-171-20СП
Количество на модель
№
48
Название детали
Прижим
Заводской номер
404-60-292-01
Количество на модель
2
№
49
Название детали
Прижим
Заводской номер
404-60-292-01-20
Количество на модель
№
49
Название детали
Кронштейн
Заводской номер
3502-60-126-20СП
Количество на модель
№
50
Название детали
Кронштейн
Заводской номер
3502-60-126СП
Количество на модель
1
№
50
Название детали
Втулка
Заводской номер
46-60-600-10
Количество на модель
1
№
51
Название детали
Втулка
Заводской номер
46-60-600-10-20
Количество на модель
№
51
Название детали
Болт
Заводской номер
28 0160
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
28 0160-20
Количество на модель
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Проволока КС ГОСТ | Проволока КС 1,0 ГОСТ 792-67 | 1 | |||||
| 2 | Болт | 28 5355 | 8 | 8 | 2 | |||
| 2 | Болт | 28 5355-20 | 2 | |||||
| 3 | Болт Мх- х ГОСТ | Болт М12х1,25-6gх30 ГОСТ 7796-70 | 49 | 49 | 3 | |||
| 4 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 77 | 77 | 4 | |||
| 5 | Патрубок | 3502-60-110-20СП | 5 | |||||
| 6 | Прокладка | 45 0132 | 2 | 2 | 6 | |||
| 6 | прокладка | 45 0132-20 | 6 | |||||
| 7 | Хомут стяжной червячный- У- ПОТУ | Хомут стяжной червячный 1115-У-02 ПО4.43 | 16 | 16 | 7 | |||
| 8 | Рукав | 46 0125 | 3 | 3 | 8 | |||
| 8 | Рукав | 404-60-349 | 8 | |||||
| 9 | Трубопровод | 3502-60-123-20СП | 9 | |||||
| 9 | Трубопровод | 3502-60-123СП | 1 | 1 | 9 | |||
| 10 | Ручка | 46-23-133 | 2 | 2 | 10 | |||
| 11 | жалюзи | 3501-60-146СП | 1 | 1 | 11 | |||
| 12 | жалюзи | 3501-60-147СП | 1 | 1 | 12 | |||
| 13 | Шайба | 46-11-476 | 64 | 64 | 13 | |||
| 13 | Шайба | 46-11-476-20 | 13 | |||||
| 14 | Болт Мх- х ГОСТ | 28 0719 | 4 | 4 | 14 | |||
| 14 | Болт Мх- х ГОСТ | 28 0719-20 | 14 | |||||
| 15 | Шайба ГОСТ | 31 0320-20 | 15 | |||||
| 15 | Шайба ГОСТ | 31 0320 | 4 | 4 | 15 | |||
| 16 | Опора | 3501-60-128-01-20СП | 16 | |||||
| 16 | Опора | 3501-60-128-01СП | 2 | 2 | 16 | |||
| 17 | Гайка Mx-LH-H ГОСТ | 30 0367 | 2 | 2 | 17 | |||
| 17 | Гайка Mx-LH-H ГОСТ | 30 0367-20 | 17 | |||||
| 18 | Муфта | 3501-60-127СП | 2 | 2 | 18 | |||
| 18 | Муфта | 3501-60-127-20СП | 18 | |||||
| 19 | Орех MHN. ГОСТ | 30 0350-01-20 | 19 | |||||
| 19 | Орех MHN. ГОСТ | 30 0350-01 | 2 | 2 | 19 | |||
| 20 | Головка | 2501-20-235СП | 2 | 2 | 20 | |||
| 20 | Головка | 2501-60-235-20СП | 20 | |||||
| 21 | КОЛЬЦО | 450134 | 1 | 1 | 21 | |||
| 21 | КОЛЬЦО | 45 0134-20 | 21 | |||||
| 22 | Грибок | 404-60-166-20СП | 22 | |||||
| 22 | Грибок | 404-60-166СП | 1 | 1 | 22 | |||
| 22 | Грибок | 404-60-256-20СП | 22 | |||||
| 22 | Грибок | 404-60-256СП | 1 | 1 | 22 | |||
| 23 | Клапан паровоздушный | 404-60-137СП | 1 | 1 | 23 | |||
| 23 | Клапан паровоздушный | 404-60-137-20СП | 23 | |||||
| 24 | Винт В.М- х ГОСТ | 35 0420 | 2 | 2 | 24 | |||
| 24 | Винт В.М- х ГОСТ | 35 0420-20 | 24 | |||||
| 25 | Шайба Т ГОСТ | Шайба 6Т ГОСТ 6402-70 | 2 | 2 | 25 | |||
| 26 | Фильтр | 46-43-194СП | 1 | 1 | 26 | |||
| 27 | Кольцо | 050-055-30-2-3 | 1 | 1 | 27 | |||
| 28 | Клапан | 2501-60-189-02-20СП | 28 | |||||
| 28 | Клапан | 2501-60-189-02СП | 1 | 1 | 28 | |||
| 29 | Рукав | 46-60-3 92-08-20СП | 29 | |||||
| 29 | Рукав | 46-60-392-08СП | 1 | 1 | 29 | |||
| 30 | Болт Мх- х ГОСТ | 28 0820-20 | 30 | |||||
| 30 | Болт Мх- х ГОСТ | 28 0820 | 2 | 2 | 30 | |||
| 31 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | 2 | 2 | 31 | |||
| 31 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | 28 0320-20 | 31 | |||||
| 32 | Тарелка | 2501-60-215 | 2 | 2 | 32 | |||
| 32 | Тарелка | 2501-60-215-20 | 32 | |||||
| 33 | Опора | 2501-60-157СП | 2 | 2 | 33 | |||
| 33 | Опора | 2501-60-157-20СП | 33 | |||||
| 34 | Пружина | 700-38-2735 | 1 | 1 | 34 | |||
| 34 | Пружина | 700-38-2735-20 | 34 | |||||
| 35 | Элемент фильтрующий | 2501-60-193СП | 1 | 1 | 35 | |||
| 36 | корпус | 404-60-165СП | 1 | 1 | 36 | |||
| 37 | Клапан | 404-60-165 | 1 | 1 | 37 | |||
| 38 | Стопор | 2501-60-176 | 1 | 1 | 38 | |||
| 38 | Стопор | 2501-60-176-20 | 38 | |||||
| 39 | Хомут стяжной червячный- У- ПОТУ | Хомут стяжной червячный 1040-У-02 ПО4.43 | 1 | 1 | 39 | |||
| 40 | Рукав | 46 0150-20 | 40 | |||||
| 40 | Рукав | 46 0150 | 1 | 1 | 40 | |||
| 43 | Лента | 403-60-168-20СП | 43 | |||||
| 43 | Лента | 403-60-168СП | 1 | 1 | 43 | |||
| 44 | Кожух | 3502-60-120-20СП | 44 | |||||
| 44 | Кожух | 3502-60-120СП | 1 | 1 | 44 | |||
| 45 | Кожух | 3502-60-119СП | 1 | 1 | 45 | |||
| 45 | Кожух | 3502-60-119-20СП | 45 | |||||
| 46 | Трубопровод | 3502-60-122-20СП | 46 | |||||
| 46 | Трубопровод | 3502-60-122СП | 1 | 1 | 46 | |||
| 47 | Болт Мх- х ГОСТ | Болт М12х1,25-6gх40 ГОСТ 7796-70 | 8 | 8 | 47 | |||
| 48 | Кронштейн | 3501-60-171СП | 2 | 2 | 48 | |||
| 48 | Кронштейн | 3 501-60-171-20СП | 48 | |||||
| 49 | Прижим | 404-60-292-01 | 2 | 2 | 49 | |||
| 49 | Прижим | 404-60-292-01-20 | 49 | |||||
| 50 | Кронштейн | 3502-60-126-20СП | 50 | |||||
| 50 | Кронштейн | 3502-60-126СП | 1 | 1 | 50 | |||
| 51 | Втулка | 46-60-600-10 | 1 | 1 | 51 | |||
| 51 | Втулка | 46-60-600-10-20 | 51 | |||||
| 52 | Болт | 28 0160 | 1 | 1 | 52 | |||
| 52 | Болт | 28 0160-20 | 52 |
