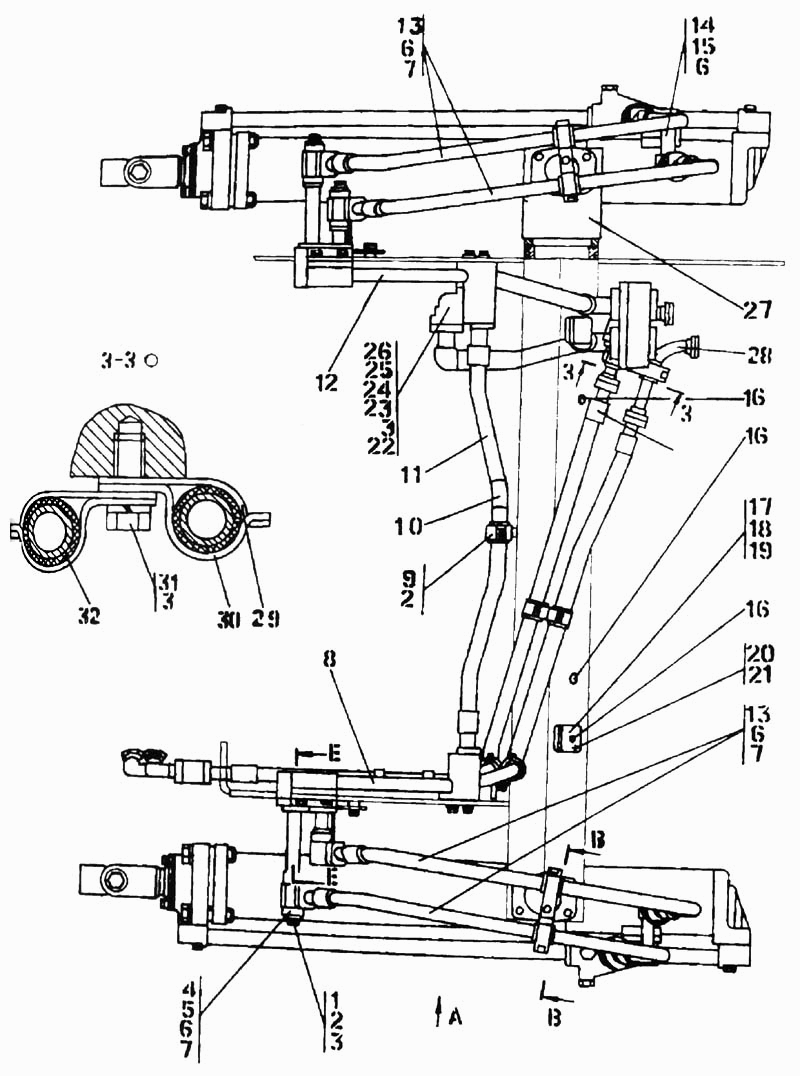

Установка гидроцилиндров
100%
Название детали
Установка гидроцилиндров
Заводской номер
3502-26-10-20СП
Количество на модель
№
Название детали
Установка гидроцилиндров
Заводской номер
3502-26-10СП
Количество на модель
1
№
Название детали
Шайба
Заводской номер
3501-26-185
Количество на модель
4
№
1
Название детали
Болт Мх- х ГОСТ
Заводской номер
Болт М16х1,5-6gх38 ГОСТ 7796-70
Количество на модель
9
№
2
Название детали
Шайба 16 ГОСТ 6402-70
Заводской номер
Шайба 16 ГОСТ 6402-70
Количество на модель
49
№
3
Название детали
Коллектор
Заводской номер
2501-26-358-20
Количество на модель
№
4
Название детали
Коллектор
Заводской номер
2501-26-358
Количество на модель
4
№
4
Название детали
Переходник
Заводской номер
2501-26-359-01
Количество на модель
2
№
5
Название детали
Переходник
Заводской номер
2501-26-359-01-20
Количество на модель
№
5
Название детали
Кольцо защитное
Заводской номер
44 0038
Количество на модель
48
№
6
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7
Количество на модель
52
№
7
Название детали
Коллектор
Заводской номер
2501-26-12-01-20СП
Количество на модель
№
8
Название детали
Коллектор
Заводской номер
2504-26-12-01СП
Количество на модель
1
№
8
Название детали
Бонка
Заводской номер
51 5318
Количество на модель
1
№
9
Название детали
Рукав диаметр 25
Заводской номер
404-26-118-04-20СП
Количество на модель
№
10
Название детали
Рукав диаметр
Заводской номер
404-26-118-04СП
Количество на модель
1
№
10
Название детали
Рукав диаметр
Заводской номер
404-26-118-03-20СП
Количество на модель
№
11
Название детали
Рукав диаметр
Заводской номер
404-26-118-03СП
Количество на модель
1
№
11
Название детали
Коллектор
Заводской номер
3502-26-110-20СП
Количество на модель
№
12
Название детали
Коллектор
Заводской номер
3502-26-110СП
Количество на модель
1
№
12
Название детали
Рукав диаметр
Заводской номер
404-26-118-11СП
Количество на модель
4
№
13
Название детали
Рукав диаметр
Заводской номер
404-26-118-11-20СП
Количество на модель
№
13
Название детали
Трубопровод
Заводской номер
3501-26-154-20СП
Количество на модель
№
14
Название детали
Трубопровод
Заводской номер
3501-26-154СП
Количество на модель
1
№
14
Название детали
Контргайка
Заводской номер
41 5431
Количество на модель
4
№
15
Название детали
Контргайка
Заводской номер
41 5431-20
Количество на модель
№
15
Название детали
Масленка
Заводской номер
700-41-2151-СП
Количество на модель
8
№
16
Название детали
Масленка
Заводской номер
700-41-2151-20-СП
Количество на модель
№
16
Название детали
Стопор
Заводской номер
46-26-654
Количество на модель
2
№
17
Название детали
Крышка
Заводской номер
46-26-659
Количество на модель
2
№
18
Название детали
Крышка
Заводской номер
46-26-659-20
Количество на модель
№
18
Название детали
прокладка
Заводской номер
700-40-6563
Количество на модель
2
№
19
Название детали
прокладка
Заводской номер
700-40-6563-20
Количество на модель
№
19
Название детали
Болт Мх- х ГОСТ
Заводской номер
Болт М12х1,25-6gх30 ГОСТ 7796-70
Количество на модель
8
№
20
Название детали
Шайба ГОСТ
Заводской номер
Шайба 12 ГОСТ 6402-70
Количество на модель
112
№
21
Название детали
Кольцо- - ГОСТ /ТУ-
Заводской номер
Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7
Количество на модель
5
№
22
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0725
Количество на модель
2
№
23
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0725-20
Количество на модель
№
23
Название детали
Защитная шайба
Заводской номер
44 0005
Количество на модель
5
№
24
Название детали
корпус
Заводской номер
2501-26-99-20
Количество на модель
№
25
Название детали
корпус
Заводской номер
2501-26-99
Количество на модель
1
№
25
Название детали
Упор
Заводской номер
46-26-574
Количество на модель
18
№
26
Название детали
Упор
Заводской номер
46-26-574-20
Количество на модель
№
26
Название детали
Вот
Заводской номер
46-26-491-20-СП
Количество на модель
№
27
Название детали
Вот
Заводской номер
46-26-491СП
Количество на модель
2
№
27
Название детали
Трубопровод
Заводской номер
3501-26-193-20СП
Количество на модель
№
28
Название детали
Трубопровод
Заводской номер
3501-26-193СП
Количество на модель
2
№
28
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
№
29
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
2
№
29
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
2
№
30
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
№
30
Название детали
Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
Заводской номер
28 0544
Количество на модель
25
№
31
Название детали
Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
Заводской номер
28 0544-20
Количество на модель
№
31
Название детали
Уплотнение
Заводской номер
3501-26-260
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка гидроцилиндров | 3502-26-10-20СП | |||||||
| Установка гидроцилиндров | 3502-26-10СП | 1 | 1 | |||||
| 1 | Шайба | 3501-26-185 | 4 | 4 | 1 | |||
| 2 | Болт Мх- х ГОСТ | Болт М16х1,5-6gх38 ГОСТ 7796-70 | 9 | 9 | 2 | |||
| 3 | Шайба 16 ГОСТ 6402-70 | Шайба 16 ГОСТ 6402-70 | 49 | 49 | 3 | |||
| 4 | Коллектор | 2501-26-358-20 | 4 | |||||
| 4 | Коллектор | 2501-26-358 | 4 | 4 | 4 | |||
| 5 | Переходник | 2501-26-359-01 | 2 | 2 | 5 | |||
| 5 | Переходник | 2501-26-359-01-20 | 5 | |||||
| 6 | Кольцо защитное | 44 0038 | 48 | 48 | 6 | |||
| 7 | Кольцо- - ГОСТ /ТУ- | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7 | 52 | 52 | 7 | |||
| 8 | Коллектор | 2501-26-12-01-20СП | 8 | |||||
| 8 | Коллектор | 2504-26-12-01СП | 1 | 1 | 8 | |||
| 9 | Бонка | 51 5318 | 1 | 1 | 9 | |||
| 10 | Рукав диаметр 25 | 404-26-118-04-20СП | 10 | |||||
| 10 | Рукав диаметр | 404-26-118-04СП | 1 | 1 | 10 | |||
| 11 | Рукав диаметр | 404-26-118-03-20СП | 11 | |||||
| 11 | Рукав диаметр | 404-26-118-03СП | 1 | 1 | 11 | |||
| 12 | Коллектор | 3502-26-110-20СП | 12 | |||||
| 12 | Коллектор | 3502-26-110СП | 1 | 1 | 12 | |||
| 13 | Рукав диаметр | 404-26-118-11СП | 4 | 4 | 13 | |||
| 13 | Рукав диаметр | 404-26-118-11-20СП | 13 | |||||
| 14 | Трубопровод | 3501-26-154-20СП | 14 | |||||
| 14 | Трубопровод | 3501-26-154СП | 1 | 1 | 14 | |||
| 15 | Контргайка | 41 5431 | 4 | 4 | 15 | |||
| 15 | Контргайка | 41 5431-20 | 15 | |||||
| 16 | Масленка | 700-41-2151-СП | 8 | 8 | 16 | |||
| 16 | Масленка | 700-41-2151-20-СП | 16 | |||||
| 17 | Стопор | 46-26-654 | 2 | 2 | 17 | |||
| 18 | Крышка | 46-26-659 | 2 | 2 | 18 | |||
| 18 | Крышка | 46-26-659-20 | 18 | |||||
| 19 | прокладка | 700-40-6563 | 2 | 2 | 19 | |||
| 19 | прокладка | 700-40-6563-20 | 19 | |||||
| 20 | Болт Мх- х ГОСТ | Болт М12х1,25-6gх30 ГОСТ 7796-70 | 8 | 8 | 20 | |||
| 21 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 112 | 112 | 21 | |||
| 22 | Кольцо- - ГОСТ /ТУ- | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7 | 5 | 5 | 22 | |||
| 23 | Болт Мх- х ГОСТ | 28 0725 | 2 | 2 | 23 | |||
| 23 | Болт Mx-X. ГОСТ | 28 0725-20 | 23 | |||||
| 24 | Защитная шайба | 44 0005 | 5 | 5 | 24 | |||
| 25 | корпус | 2501-26-99-20 | 25 | |||||
| 25 | корпус | 2501-26-99 | 1 | 1 | 25 | |||
| 26 | Упор | 46-26-574 | 18 | 18 | 26 | |||
| 26 | Упор | 46-26-574-20 | 26 | |||||
| 27 | Вот | 46-26-491-20-СП | 27 | |||||
| 27 | Вот | 46-26-491СП | 2 | 2 | 27 | |||
| 28 | Трубопровод | 3501-26-193-20СП | 28 | |||||
| 28 | Трубопровод | 3501-26-193СП | 2 | 2 | 28 | |||
| 29 | Планка | 2501-26-301-20 | 29 | |||||
| 29 | Планка | 2501-26-301 | 2 | 2 | 29 | |||
| 30 | Скоба | 2501-26-300 | 2 | 2 | 30 | |||
| 30 | Скоба | 2501-26-300-20 | 30 | |||||
| 31 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | 28 0544 | 25 | 25 | 31 | |||
| 31 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | 28 0544-20 | 31 | |||||
| 32 | Уплотнение | 3501-26-260 | 2 | 2 | 32 |
