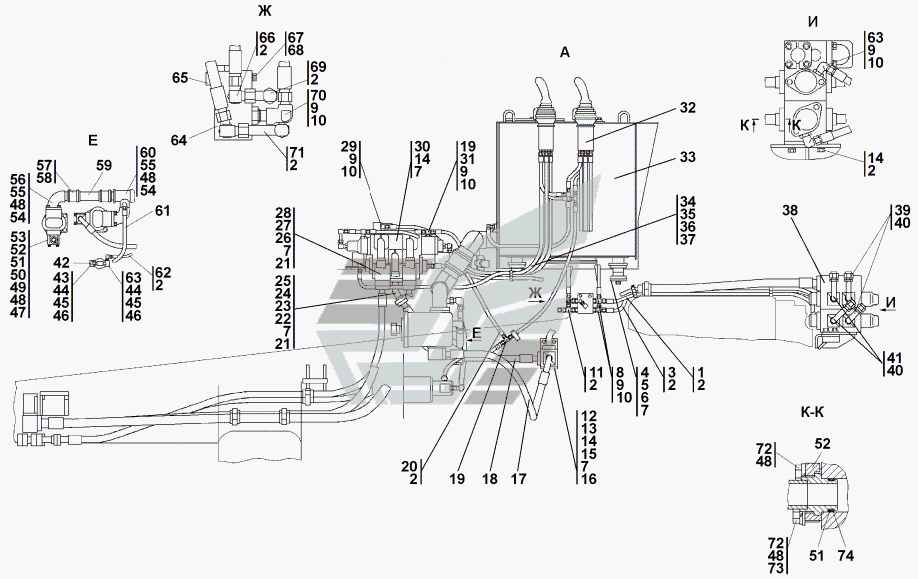

- СП Установка гидросистемы
100%
Название детали
Рукав
Заводской номер
311102-26-517--03СП(SP)
Количество на модель
№
1
Название детали
Рукав
Заводской номер
311102-26-517--03-20СП(SP)
Количество на модель
2
№
1
Название детали
КОЛЬЦО
Заводской номер
008-010-14-2-51-1668
Количество на модель
36
№
2
Название детали
Рукав
Заводской номер
311102-26-517--08СП(SP)
Количество на модель
№
3
Название детали
Рукав
Заводской номер
311102-26-517--08-20СП(SP)
Количество на модель
1
№
3
Название детали
АМОРТИЗАТОР
Заводской номер
2501-25-37СП(SP)
Количество на модель
8
№
4
Название детали
Накладка
Заводской номер
1101-25-36
Количество на модель
4
№
5
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0570-20
Количество на модель
6
№
6
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0570
Количество на модель
№
6
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
74
№
7
Название детали
Тройник
Заводской номер
311102-26-512СП(SP)
Количество на модель
№
8
Название детали
Тройник
Заводской номер
311102-26-512-20СП -20SP
Количество на модель
2
№
8
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
29
№
9
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
№
10
Название детали
Контргайка
Заводской номер
Н.036.23.022-01
Количество на модель
22
№
10
Название детали
Тройник
Заводской номер
311102-26-523-20СП -20SP
Количество на модель
2
№
11
Название детали
Тройник
Заводской номер
311102-26-523СП(SP)
Количество на модель
№
11
Название детали
Коллектор
Заводской номер
4001-26-33
Количество на модель
№
12
Название детали
Коллектор
Заводской номер
4001-26-33-20
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
2501-26-388
Количество на модель
№
13
Название детали
Кронштейн
Заводской номер
2501-26-388-20
Количество на модель
1
№
13
Название детали
Болт M16x1,
Заводской номер
Болт М16x1,5-6gx35
Количество на модель
16
№
14
Название детали
Болт Mx-X.
Заводской номер
28 0720
Количество на модель
№
15
Название детали
Болт Mx-X.
Заводской номер
28 0720-20
Количество на модель
4
№
15
Название детали
Шайба ОТ
Заводской номер
Шайба 20 ОТ
Количество на модель
4
№
16
Название детали
Рукав
Заводской номер
3501-26-177-16СП(SP)
Количество на модель
№
17
Название детали
Рукав
Заводской номер
3501-26-177-16-20СП -20SP
Количество на модель
1
№
17
Название детали
Рукав
Заводской номер
4001-26-518СП(SP)
Количество на модель
№
18
Название детали
Рукав
Заводской номер
4001-26-518-20СП(SP)
Количество на модель
1
№
18
Название детали
Тройник
Заводской номер
311106-26-509СП(SP)
Количество на модель
№
19
Название детали
Тройник
Заводской номер
311102-26-509-20СП -20SP
Количество на модель
2
№
19
Название детали
Рукав
Заводской номер
311102-26-517--06-20СП(SP)
Количество на модель
1
№
20
Название детали
Рукав
Заводской номер
311102-26-517--06СП(SP)
Количество на модель
№
20
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
12
№
21
Название детали
Защитная шайба
Заводской номер
44 0005
Количество на модель
12
№
22
Название детали
Винт
Заводской номер
3502-20-4
Количество на модель
№
23
Название детали
Винт
Заводской номер
3502-20-4-20
Количество на модель
38
№
23
Название детали
Фланец
Заводской номер
46-26-280
Количество на модель
№
24
Название детали
Фланец
Заводской номер
46-26-280-20
Количество на модель
18
№
24
Название детали
Переходник
Заводской номер
2501-26-252-20СП(SP)
Количество на модель
1
№
25
Название детали
Переходник
Заводской номер
2501-26-252СП(SP)
Количество на модель
№
25
Название детали
Болт M12x1,
Заводской номер
28 0566
Количество на модель
№
26
Название детали
Болт M12x1,
Заводской номер
28 0566-20
Количество на модель
8
№
26
Название детали
Болт М8-6gx25
Заводской номер
Болт М8-6gx25
Количество на модель
5
№
27
Название детали
Фланец
Заводской номер
3501-26-197
Количество на модель
№
28
Название детали
Фланец
Заводской номер
3501-26-197-20
Количество на модель
2
№
28
Название детали
Угольник ввертной
Заводской номер
5001-26-77-20
Количество на модель
3
№
29
Название детали
Угольник ввертной
Заводской номер
5001-26-77
Количество на модель
№
29
Название детали
Распределитель
Заводской номер
4001-26-30СП(SP)
Количество на модель
№
30
Название детали
Распределитель
Заводской номер
4001-26-30-20 СП(SP)
Количество на модель
1
№
30
Название детали
Штуцер ввертной
Заводской номер
311102-26-566
Количество на модель
№
31
Название детали
Штуцер ввертной
Заводской номер
311102-26-566-20
Количество на модель
8
№
31
Название детали
Пульт управления
Заводской номер
4001-26-29СП(SP)
Количество на модель
№
32
Название детали
Пульт управления
Заводской номер
4001-26-29-20СП(SP)
Количество на модель
1
№
32
Название детали
Бак гидросистемы
Заводской номер
4001-26-40-20СП(SP)
Количество на модель
1
№
33
Название детали
Бак гидросистемы
Заводской номер
4001-26-40СП(SP)
Количество на модель
№
33
Название детали
Бугель
Заводской номер
0602-28-105-01
Количество на модель
№
34
Название детали
Бугель
Заводской номер
0602-28-105-01-20
Количество на модель
6
№
34
Название детали
Болт М8-6gx30
Заводской номер
Болт М8-6gx30
Количество на модель
4
№
35
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
5
№
36
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
15
№
37
Название детали
Распределитель секционный
Заводской номер
3501-26-62-01-20СП -20SP
Количество на модель
1
№
38
Название детали
Распределитель секционный
Заводской номер
3501-26-62-01СП(SP)
Количество на модель
№
38
Название детали
Трубопровод
Заводской номер
3501-26-192СП(SP)
Количество на модель
№
39
Название детали
Трубопровод
Заводской номер
3501-26-192-20СП(SP)
Количество на модель
4
№
39
Название детали
Заглушка
Заводской номер
404-26-149СП(SP)
Количество на модель
№
40
Название детали
Заглушка
Заводской номер
404-26-149-20СП(SP)
Количество на модель
8
№
40
Название детали
Трубопровод
Заводской номер
3501-26-192-02СП(SP)
Количество на модель
№
41
Название детали
Трубопровод
Заводской номер
3501-26-192-02--20СП(SP)
Количество на модель
2
№
41
Название детали
Угольник
Заводской номер
46-26-314-20СП(SP)
Количество на модель
2
№
42
Название детали
Угольник
Заводской номер
46-26-314СП(SP)
Количество на модель
№
42
Название детали
Штуцер
Заводской номер
404-26-246
Количество на модель
№
43
Название детали
Штуцер
Заводской номер
404-26-246-20
Количество на модель
1
№
43
Название детали
Фланец
Заводской номер
404-26-247
Количество на модель
№
44
Название детали
Фланец
Заводской номер
404-26-247-20
Количество на модель
2
№
44
Название детали
Болт М
Заводской номер
Болт М8-6gx45
Количество на модель
6
№
45
Название детали
Кольцо- -
Заводской номер
020-025-30-2-51-1668
Количество на модель
2
№
46
Название детали
Кольцо- -
Заводской номер
050-060-58-2-51-1668
Количество на модель
4
№
47
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
125
№
48
Название детали
Болт M- x
Заводской номер
28 1389
Количество на модель
№
49
Название детали
Болт M- x
Заводской номер
28 1389-20
Количество на модель
8
№
49
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx35
Количество на модель
44
№
50
Название детали
Кольцо защитное
Заводской номер
44 0038
Количество на модель
17
№
51
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
52
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
32
№
52
Название детали
Фланец
Заводской номер
4001-26-32-20
Количество на модель
2
№
53
Название детали
Фланец
Заводской номер
4001-26-32
Количество на модель
№
53
Название детали
Кольцо- -
Заводской номер
079-085-36-2-51-1668
Количество на модель
2
№
54
Название детали
Болт М
Заводской номер
28 0361-01
Количество на модель
№
55
Название детали
Болт М
Заводской номер
28 0361-01-20
Количество на модель
8
№
55
Название детали
Трубопровод
Заводской номер
4001-26-24СП(SP)
Количество на модель
№
56
Название детали
Трубопровод
Заводской номер
4001-26-24-20СП(SP)
Количество на модель
1
№
56
Название детали
Рукав
Заводской номер
46 1701-20
Количество на модель
2
№
57
Название детали
Рукав
Заводской номер
46 1701
Количество на модель
№
57
Название детали
Шланговый хомут DIN3017-AS50-70/ 12C7-W2
Заводской номер
DIN3017-AS50-70/ 12C7-W2
Количество на модель
4
№
58
Название детали
Труба
Заводской номер
4001-26-44
Количество на модель
№
59
Название детали
Труба
Заводской номер
4001-26-44-20
Количество на модель
1
№
59
Название детали
Трубопровод
Заводской номер
4001-26-25СП(SP)
Количество на модель
№
60
Название детали
Трубопровод
Заводской номер
4001-26-25-20СП(SP)
Количество на модель
1
№
60
Название детали
Рукав высокого давления
Заводской номер
46-26-355-22-20СП(SP)
Количество на модель
1
№
61
Название детали
Рукав высокого давления
Заводской номер
46-26-355-22СП(SP)
Количество на модель
№
61
Название детали
Рукав
Заводской номер
311102-26-517--14СП(SP)
Количество на модель
№
62
Название детали
Рукав
Заводской номер
311102-26-517--14-20СП(SP)
Количество на модель
2
№
62
Название детали
Угольник поворотный
Заводской номер
311102-26-569
Количество на модель
№
63
Название детали
Угольник поворотный
Заводской номер
311102-26-569-20
Количество на модель
12
№
63
Название детали
Блок клапанов
Заводской номер
4001-26-31СП(SP)
Количество на модель
№
64
Название детали
Блок клапанов
Заводской номер
4001-26-31-20СП(SP)
Количество на модель
1
№
64
Название детали
Тарелка
Заводской номер
4001-26-48-20
Количество на модель
1
№
65
Название детали
Тарелка
Заводской номер
4001-26-48
Количество на модель
№
65
Название детали
Тройник
Заводской номер
311102-26-525СП(SP)
Количество на модель
№
66
Название детали
Тройник
Заводской номер
311102-26-525-20СП -20SP
Количество на модель
2
№
66
Название детали
Болт М
Заводской номер
Болт М8-6gx70
Количество на модель
2
№
67
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
2
№
68
Название детали
Угольник
Заводской номер
311102-26-514--02СП(SP)
Количество на модель
№
69
Название детали
Угольник
Заводской номер
311102-26-514--02-20СП(SP)
Количество на модель
4
№
69
Название детали
Угольник
Заводской номер
311102-26-513-20СП -20SP
Количество на модель
4
№
70
Название детали
Угольник
Заводской номер
311102-26-513СП(SP)
Количество на модель
№
70
Название детали
Угольник
Заводской номер
311102-26-514--03СП(SP)
Количество на модель
№
71
Название детали
Угольник
Заводской номер
311102-26-514--03-20СП(SP)
Количество на модель
2
№
71
Название детали
Болт М12-6gx40
Заводской номер
Болт М12-6gx40
Количество на модель
32
№
72
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
73
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
32
№
73
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
17
№
74
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 311102-26-517--03СП(SP) | 1 | |||||
| 1 | Рукав | 311102-26-517--03-20СП(SP) | 2 | 2 | 1 | |||
| 2 | КОЛЬЦО | 008-010-14-2-51-1668 | 36 | 36 | 2 | |||
| 3 | Рукав | 311102-26-517--08СП(SP) | 3 | |||||
| 3 | Рукав | 311102-26-517--08-20СП(SP) | 1 | 1 | 3 | |||
| 4 | АМОРТИЗАТОР | 2501-25-37СП(SP) | 8 | 8 | 4 | |||
| 5 | Накладка | 1101-25-36 | 4 | 4 | 5 | |||
| 6 | Болт Мх- х ГОСТ | 28 0570-20 | 6 | 6 | 6 | |||
| 6 | Болт Мх- х ГОСТ | 28 0570 | 6 | |||||
| 7 | Шайба ОТ | Шайба 16 ОТ | 74 | 74 | 7 | |||
| 8 | Тройник | 311102-26-512СП(SP) | 8 | |||||
| 8 | Тройник | 311102-26-512-20СП -20SP | 2 | 2 | 8 | |||
| 9 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 29 | 29 | 9 | |||
| 10 | Контргайка | Н.036.23.022 | 10 | |||||
| 10 | Контргайка | Н.036.23.022-01 | 22 | 22 | 10 | |||
| 11 | Тройник | 311102-26-523-20СП -20SP | 2 | 2 | 11 | |||
| 11 | Тройник | 311102-26-523СП(SP) | 11 | |||||
| 12 | Коллектор | 4001-26-33 | 12 | |||||
| 12 | Коллектор | 4001-26-33-20 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 2501-26-388 | 13 | |||||
| 13 | Кронштейн | 2501-26-388-20 | 1 | 1 | 13 | |||
| 14 | Болт M16x1, | Болт М16x1,5-6gx35 | 16 | 16 | 14 | |||
| 15 | Болт Mx-X. | 28 0720 | 15 | |||||
| 15 | Болт Mx-X. | 28 0720-20 | 4 | 4 | 15 | |||
| 16 | Шайба ОТ | Шайба 20 ОТ | 4 | 4 | 16 | |||
| 17 | Рукав | 3501-26-177-16СП(SP) | 17 | |||||
| 17 | Рукав | 3501-26-177-16-20СП -20SP | 1 | 1 | 17 | |||
| 18 | Рукав | 4001-26-518СП(SP) | 18 | |||||
| 18 | Рукав | 4001-26-518-20СП(SP) | 1 | 1 | 18 | |||
| 19 | Тройник | 311106-26-509СП(SP) | 19 | |||||
| 19 | Тройник | 311102-26-509-20СП -20SP | 2 | 2 | 19 | |||
| 20 | Рукав | 311102-26-517--06-20СП(SP) | 1 | 1 | 20 | |||
| 20 | Рукав | 311102-26-517--06СП(SP) | 20 | |||||
| 21 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 12 | 12 | 21 | |||
| 22 | Защитная шайба | 44 0005 | 12 | 12 | 22 | |||
| 23 | Винт | 3502-20-4 | 23 | |||||
| 23 | Винт | 3502-20-4-20 | 38 | 38 | 23 | |||
| 24 | Фланец | 46-26-280 | 24 | |||||
| 24 | Фланец | 46-26-280-20 | 18 | 18 | 24 | |||
| 25 | Переходник | 2501-26-252-20СП(SP) | 1 | 1 | 25 | |||
| 25 | Переходник | 2501-26-252СП(SP) | 25 | |||||
| 26 | Болт M12x1, | 28 0566 | 26 | |||||
| 26 | Болт M12x1, | 28 0566-20 | 8 | 8 | 26 | |||
| 27 | Болт М8-6gx25 | Болт М8-6gx25 | 5 | 5 | 27 | |||
| 28 | Фланец | 3501-26-197 | 28 | |||||
| 28 | Фланец | 3501-26-197-20 | 2 | 2 | 28 | |||
| 29 | Угольник ввертной | 5001-26-77-20 | 3 | 3 | 29 | |||
| 29 | Угольник ввертной | 5001-26-77 | 29 | |||||
| 30 | Распределитель | 4001-26-30СП(SP) | 30 | |||||
| 30 | Распределитель | 4001-26-30-20 СП(SP) | 1 | 1 | 30 | |||
| 31 | Штуцер ввертной | 311102-26-566 | 31 | |||||
| 31 | Штуцер ввертной | 311102-26-566-20 | 8 | 8 | 31 | |||
| 32 | Пульт управления | 4001-26-29СП(SP) | 32 | |||||
| 32 | Пульт управления | 4001-26-29-20СП(SP) | 1 | 1 | 32 | |||
| 33 | Бак гидросистемы | 4001-26-40-20СП(SP) | 1 | 1 | 33 | |||
| 33 | Бак гидросистемы | 4001-26-40СП(SP) | 33 | |||||
| 34 | Бугель | 0602-28-105-01 | 34 | |||||
| 34 | Бугель | 0602-28-105-01-20 | 6 | 6 | 34 | |||
| 35 | Болт М8-6gx30 | Болт М8-6gx30 | 4 | 4 | 35 | |||
| 36 | Гайка М8 | Гайка М8 | 5 | 5 | 36 | |||
| 37 | Шайба 8Т | Шайба 8Т | 15 | 15 | 37 | |||
| 38 | Распределитель секционный | 3501-26-62-01-20СП -20SP | 1 | 1 | 38 | |||
| 38 | Распределитель секционный | 3501-26-62-01СП(SP) | 38 | |||||
| 39 | Трубопровод | 3501-26-192СП(SP) | 39 | |||||
| 39 | Трубопровод | 3501-26-192-20СП(SP) | 4 | 4 | 39 | |||
| 40 | Заглушка | 404-26-149СП(SP) | 40 | |||||
| 40 | Заглушка | 404-26-149-20СП(SP) | 8 | 8 | 40 | |||
| 41 | Трубопровод | 3501-26-192-02СП(SP) | 41 | |||||
| 41 | Трубопровод | 3501-26-192-02--20СП(SP) | 2 | 2 | 41 | |||
| 42 | Угольник | 46-26-314-20СП(SP) | 2 | 2 | 42 | |||
| 42 | Угольник | 46-26-314СП(SP) | 42 | |||||
| 43 | Штуцер | 404-26-246 | 43 | |||||
| 43 | Штуцер | 404-26-246-20 | 1 | 1 | 43 | |||
| 44 | Фланец | 404-26-247 | 44 | |||||
| 44 | Фланец | 404-26-247-20 | 2 | 2 | 44 | |||
| 45 | Болт М | Болт М8-6gx45 | 6 | 6 | 45 | |||
| 46 | Кольцо- - | 020-025-30-2-51-1668 | 2 | 2 | 46 | |||
| 47 | Кольцо- - | 050-060-58-2-51-1668 | 4 | 4 | 47 | |||
| 48 | Шайба ОТ | Шайба 12 ОТ | 125 | 125 | 48 | |||
| 49 | Болт M- x | 28 1389 | 49 | |||||
| 49 | Болт M- x | 28 1389-20 | 8 | 8 | 49 | |||
| 50 | Болт M12x1, | Болт М12x1,25-6gx35 | 44 | 44 | 50 | |||
| 51 | Кольцо защитное | 44 0038 | 17 | 17 | 51 | |||
| 52 | Фланец | 2501-26-83 | 52 | |||||
| 52 | Фланец | 2501-26-83-20 | 32 | 32 | 52 | |||
| 53 | Фланец | 4001-26-32-20 | 2 | 2 | 53 | |||
| 53 | Фланец | 4001-26-32 | 53 | |||||
| 54 | Кольцо- - | 079-085-36-2-51-1668 | 2 | 2 | 54 | |||
| 55 | Болт М | 28 0361-01 | 55 | |||||
| 55 | Болт М | 28 0361-01-20 | 8 | 8 | 55 | |||
| 56 | Трубопровод | 4001-26-24СП(SP) | 56 | |||||
| 56 | Трубопровод | 4001-26-24-20СП(SP) | 1 | 1 | 56 | |||
| 57 | Рукав | 46 1701-20 | 2 | 2 | 57 | |||
| 57 | Рукав | 46 1701 | 57 | |||||
| 58 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | DIN3017-AS50-70/ 12C7-W2 | 4 | 4 | 58 | |||
| 59 | Труба | 4001-26-44 | 59 | |||||
| 59 | Труба | 4001-26-44-20 | 1 | 1 | 59 | |||
| 60 | Трубопровод | 4001-26-25СП(SP) | 60 | |||||
| 60 | Трубопровод | 4001-26-25-20СП(SP) | 1 | 1 | 60 | |||
| 61 | Рукав высокого давления | 46-26-355-22-20СП(SP) | 1 | 1 | 61 | |||
| 61 | Рукав высокого давления | 46-26-355-22СП(SP) | 61 | |||||
| 62 | Рукав | 311102-26-517--14СП(SP) | 62 | |||||
| 62 | Рукав | 311102-26-517--14-20СП(SP) | 2 | 2 | 62 | |||
| 63 | Угольник поворотный | 311102-26-569 | 63 | |||||
| 63 | Угольник поворотный | 311102-26-569-20 | 12 | 12 | 63 | |||
| 64 | Блок клапанов | 4001-26-31СП(SP) | 64 | |||||
| 64 | Блок клапанов | 4001-26-31-20СП(SP) | 1 | 1 | 64 | |||
| 65 | Тарелка | 4001-26-48-20 | 1 | 1 | 65 | |||
| 65 | Тарелка | 4001-26-48 | 65 | |||||
| 66 | Тройник | 311102-26-525СП(SP) | 66 | |||||
| 66 | Тройник | 311102-26-525-20СП -20SP | 2 | 2 | 66 | |||
| 67 | Болт М | Болт М8-6gx70 | 2 | 2 | 67 | |||
| 68 | Шайба ОТ | Шайба 10 ОТ | 2 | 2 | 68 | |||
| 69 | Угольник | 311102-26-514--02СП(SP) | 69 | |||||
| 69 | Угольник | 311102-26-514--02-20СП(SP) | 4 | 4 | 69 | |||
| 70 | Угольник | 311102-26-513-20СП -20SP | 4 | 4 | 70 | |||
| 70 | Угольник | 311102-26-513СП(SP) | 70 | |||||
| 71 | Угольник | 311102-26-514--03СП(SP) | 71 | |||||
| 71 | Угольник | 311102-26-514--03-20СП(SP) | 2 | 2 | 71 | |||
| 72 | Болт М12-6gx40 | Болт М12-6gx40 | 32 | 32 | 72 | |||
| 73 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 73 | |||||
| 73 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 32 | 32 | 73 | |||
| 74 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 17 | 17 | 74 |
