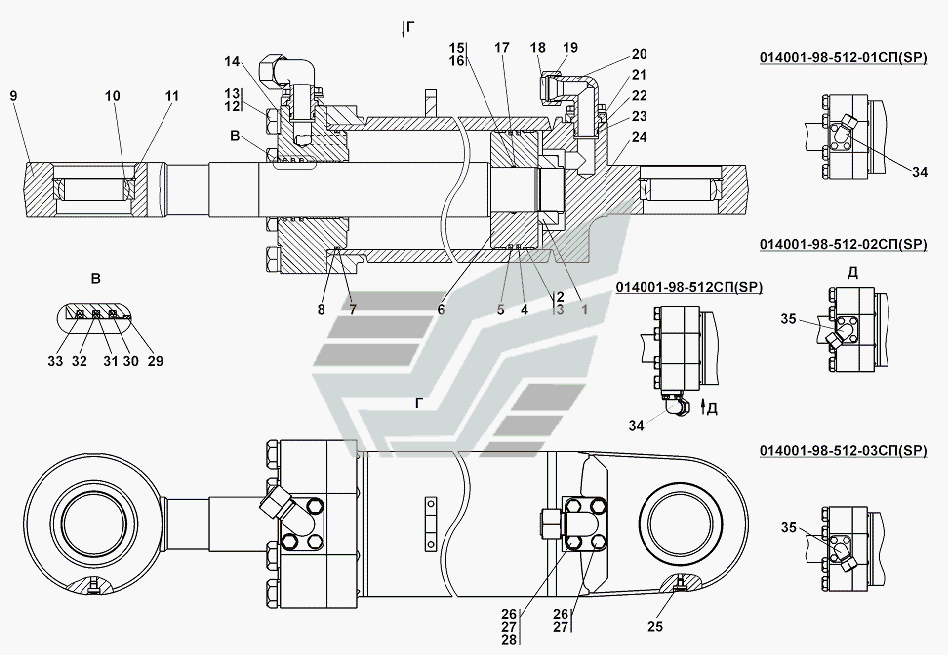

- JV/- JV/- JV Гидравлический цилиндр
100%
Название детали
Гидроцилиндр
Заводской номер
014001-98-512СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
014001-98-512-03--20СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
014001-98-512-03СП (SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
014001-98-512-02--20СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
014001-98-512-02СП (SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
014001-98-512-01--20СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
014001-98-512-01СП (SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
014001-98-512-20СП -20(SP)
Количество на модель
№
Название детали
Гайка
Заводской номер
2501-93-504
Количество на модель
1
№
1
Название детали
Втулка опорная
Заводской номер
2501-93-513-01
Количество на модель
2
№
2
Название детали
Кольцо опорно-направляющее поршневое Е21Т-220-20-4,0
Заводской номер
Е21Т-220-20-4,0
Количество на модель
2
№
3
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
200-210-58-2-51-1668
Количество на модель
2
№
4
Название детали
Кольцо уплотнительное
Заводской номер
2501-93-514-01
Количество на модель
2
№
5
Название детали
Поршень
Заводской номер
2501-93-594
Количество на модель
1
№
6
Название детали
Кольцо- -
Заводской номер
210-220-58-2-51-1668
Количество на модель
1
№
7
Название детали
Кольцо защитное
Заводской номер
2501-93-508
Количество на модель
1
№
8
Название детали
Шток
Заводской номер
3501-96-360-04
Количество на модель
№
9
Название детали
Шток
Заводской номер
3501-96-360-04-20
Количество на модель
1
№
9
Название детали
Шток
Заводской номер
3501-96-360-05
Количество на модель
№
9
Название детали
Шток
Заводской номер
3501-96-360-05-20
Количество на модель
1
№
9
Название детали
Подшипник ГОСТ
Заводской номер
9ШС110К
Количество на модель
2
№
10
Название детали
Кольцо С.Цхр ГОСТ
Заводской номер
58 0850
Количество на модель
№
11
Название детали
Кольцо С
Заводской номер
58 0850-20
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
31 5412-20
Количество на модель
8
№
12
Название детали
Шайба
Заводской номер
31 5412
Количество на модель
№
12
Название детали
Болт M30x2
Заводской номер
28 0963-01
Количество на модель
№
13
Название детали
Болт M30x2
Заводской номер
28 0963-01-20
Количество на модель
8
№
13
Название детали
Крышка
Заводской номер
014001-98-506
Количество на модель
1
№
14
Название детали
Кольцо 082-090-46-2-51-1668
Заводской номер
082-090-46-2-51-1668
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
082-090-46-2-3
Количество на модель
1
№
16
Название детали
Шайба защитная
Заводской номер
2601-26-26-01
Количество на модель
2
№
17
Название детали
Заглушка
Заводской номер
46-98-510
Количество на модель
№
18
Название детали
Заглушка
Заводской номер
46-98-510-20
Количество на модель
2
№
18
Название детали
Орех
Заводской номер
46-98-512
Количество на модель
№
19
Название детали
Орех
Заводской номер
46-98-512-20
Количество на модель
2
№
19
Название детали
Угольник
Заводской номер
46-98-509
Количество на модель
№
20
Название детали
Угольник
Заводской номер
46-98-509-20
Количество на модель
1
№
20
Название детали
Фланец
Заводской номер
46-98-557-20
Количество на модель
4
№
21
Название детали
Фланец
Заводской номер
46-98-557
Количество на модель
№
21
Название детали
Защитная шайба
Заводской номер
700-40-6307
Количество на модель
2
№
22
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
1
№
23
Название детали
корпус
Заводской номер
46-98-514-03СП(SP)
Количество на модель
1
№
24
Название детали
корпус
Заводской номер
46-98-514-04СП(SP)
Количество на модель
1
№
24
Название детали
корпус
Заводской номер
46-98-514-08СП(SP)
Количество на модель
1
№
24
Название детали
Масленка .кдХр
Заводской номер
Масленка 1.2.Кд6хр
Количество на модель
4
№
25
Название детали
Масленка .Цхр
Заводской номер
Масленка 1.2.Ц6хр
Количество на модель
№
25
Название детали
Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
Заводской номер
28 0544
Количество на модель
№
26
Название детали
Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
Заводской номер
28 0544-20
Количество на модель
8
№
26
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
8
№
27
Название детали
Шайба ГОСТ
Заводской номер
31 0270
Количество на модель
№
28
Название детали
Шайба Т. ГОСТ
Заводской номер
31 0270-20
Количество на модель
4
№
28
Название детали
Кольцо опорно-направляющее штоковое Е22Т-100-30-3,0
Заводской номер
Е22Т-100-30-3,0
Количество на модель
2
№
29
Название детали
Уплотнение штоковое Е-
Заводской номер
Е01-100-12
Количество на модель
1
№
30
Название детали
Кольцо 105-115-58-2-51-1668
Заводской номер
105-115-58-2-51-1668
Количество на модель
1
№
31
Название детали
Кольцо уплотнительное
Заводской номер
2501-93-592
Количество на модель
1
№
32
Название детали
Жироуловитель E-A-
Заводской номер
Е50-А-100-12
Количество на модель
1
№
33
Название детали
Угольник
Заводской номер
46-98-509-01
Количество на модель
№
34
Название детали
Угольник
Заводской номер
46-98-509-01-20
Количество на модель
1
№
34
Название детали
Трубопровод
Заводской номер
3501-98-515СП(SP)
Количество на модель
1
№
35
Название детали
Трубопровод
Заводской номер
3501-98-515-20СП(SP)
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 014001-98-512СП(SP) | |||||||
| Гидроцилиндр | 014001-98-512-03--20СП(SP) | |||||||
| Гидроцилиндр | 014001-98-512-03СП (SP) | |||||||
| Гидроцилиндр | 014001-98-512-02--20СП(SP) | |||||||
| Гидроцилиндр | 014001-98-512-02СП (SP) | |||||||
| Гидроцилиндр | 014001-98-512-01--20СП(SP) | |||||||
| Гидроцилиндр | 014001-98-512-01СП (SP) | |||||||
| Гидроцилиндр | 014001-98-512-20СП -20(SP) | |||||||
| 1 | Гайка | 2501-93-504 | 1 | 1 | 1 | |||
| 2 | Втулка опорная | 2501-93-513-01 | 2 | 2 | 2 | |||
| 3 | Кольцо опорно-направляющее поршневое Е21Т-220-20-4,0 | Е21Т-220-20-4,0 | 2 | 2 | 3 | |||
| 4 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 200-210-58-2-51-1668 | 2 | 2 | 4 | |||
| 5 | Кольцо уплотнительное | 2501-93-514-01 | 2 | 2 | 5 | |||
| 6 | Поршень | 2501-93-594 | 1 | 1 | 6 | |||
| 7 | Кольцо- - | 210-220-58-2-51-1668 | 1 | 1 | 7 | |||
| 8 | Кольцо защитное | 2501-93-508 | 1 | 1 | 8 | |||
| 9 | Шток | 3501-96-360-04 | 9 | |||||
| 9 | Шток | 3501-96-360-04-20 | 1 | 1 | 9 | |||
| 9 | Шток | 3501-96-360-05 | 9 | |||||
| 9 | Шток | 3501-96-360-05-20 | 1 | 1 | 9 | |||
| 10 | Подшипник ГОСТ | 9ШС110К | 2 | 2 | 10 | |||
| 11 | Кольцо С.Цхр ГОСТ | 58 0850 | 11 | |||||
| 11 | Кольцо С | 58 0850-20 | 2 | 2 | 11 | |||
| 12 | Шайба | 31 5412-20 | 8 | 8 | 12 | |||
| 12 | Шайба | 31 5412 | 12 | |||||
| 13 | Болт M30x2 | 28 0963-01 | 13 | |||||
| 13 | Болт M30x2 | 28 0963-01-20 | 8 | 8 | 13 | |||
| 14 | Крышка | 014001-98-506 | 1 | 1 | 14 | |||
| 15 | Кольцо 082-090-46-2-51-1668 | 082-090-46-2-51-1668 | 1 | 1 | 15 | |||
| 16 | Кольцо | 082-090-46-2-3 | 1 | 1 | 16 | |||
| 17 | Шайба защитная | 2601-26-26-01 | 2 | 2 | 17 | |||
| 18 | Заглушка | 46-98-510 | 18 | |||||
| 18 | Заглушка | 46-98-510-20 | 2 | 2 | 18 | |||
| 19 | Орех | 46-98-512 | 19 | |||||
| 19 | Орех | 46-98-512-20 | 2 | 2 | 19 | |||
| 20 | Угольник | 46-98-509 | 20 | |||||
| 20 | Угольник | 46-98-509-20 | 1 | 1 | 20 | |||
| 21 | Фланец | 46-98-557-20 | 4 | 4 | 21 | |||
| 21 | Фланец | 46-98-557 | 21 | |||||
| 22 | Защитная шайба | 700-40-6307 | 2 | 2 | 22 | |||
| 23 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 1 | 1 | 23 | |||
| 24 | корпус | 46-98-514-03СП(SP) | 1 | 1 | 24 | |||
| 24 | корпус | 46-98-514-04СП(SP) | 1 | 1 | 24 | |||
| 24 | корпус | 46-98-514-08СП(SP) | 1 | 1 | 24 | |||
| 25 | Масленка .кдХр | Масленка 1.2.Кд6хр | 4 | 4 | 25 | |||
| 25 | Масленка .Цхр | Масленка 1.2.Ц6хр | 25 | |||||
| 26 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | 28 0544 | 26 | |||||
| 26 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | 28 0544-20 | 8 | 8 | 26 | |||
| 27 | Шайба ОТ | Шайба 16 ОТ | 8 | 8 | 27 | |||
| 28 | Шайба ГОСТ | 31 0270 | 28 | |||||
| 28 | Шайба Т. ГОСТ | 31 0270-20 | 4 | 4 | 28 | |||
| 29 | Кольцо опорно-направляющее штоковое Е22Т-100-30-3,0 | Е22Т-100-30-3,0 | 2 | 2 | 29 | |||
| 30 | Уплотнение штоковое Е- | Е01-100-12 | 1 | 1 | 30 | |||
| 31 | Кольцо 105-115-58-2-51-1668 | 105-115-58-2-51-1668 | 1 | 1 | 31 | |||
| 32 | Кольцо уплотнительное | 2501-93-592 | 1 | 1 | 32 | |||
| 33 | Жироуловитель E-A- | Е50-А-100-12 | 1 | 1 | 33 | |||
| 34 | Угольник | 46-98-509-01 | 34 | |||||
| 34 | Угольник | 46-98-509-01-20 | 1 | 1 | 34 | |||
| 35 | Трубопровод | 3501-98-515СП(SP) | 1 | 1 | 35 | |||
| 35 | Трубопровод | 3501-98-515-20СП(SP) | 1 | 1 | 35 |
