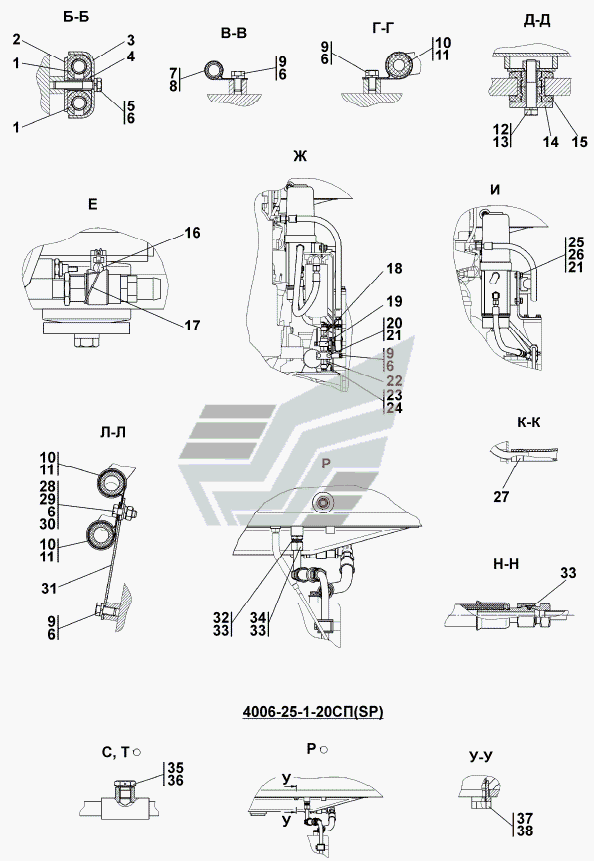

- СП Установка топливного бака
100%
Название детали
Установка топливного бака
Заводской номер
4006-25-1-20СП(SP)
Количество на модель
№
Название детали
Втулка
Заводской номер
40 0478
Количество на модель
14
№
1
Название детали
Тарелка
Заводской номер
1102-25-13-20
Количество на модель
7
№
2
Название детали
Тарелка
Заводской номер
1102-25-13
Количество на модель
№
2
Название детали
Накладка
Заводской номер
1102-25-12-20
Количество на модель
7
№
3
Название детали
Накладка
Заводской номер
1102-25-12
Количество на модель
№
3
Название детали
Втулка
Заводской номер
1102-25-16
Количество на модель
№
4
Название детали
Втулка
Заводской номер
1102-25-16-20
Количество на модель
7
№
4
Название детали
Болт М
Заводской номер
Болт М8-6gx45
Количество на модель
7
№
5
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
14
№
6
Название детали
Прокладка
Заводской номер
700-40-6684-05
Количество на модель
1
№
7
Название детали
Хомутик
Заводской номер
700-41-3179
Количество на модель
1
№
8
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
5
№
9
Название детали
прокладка
Заводской номер
700-40-6684-14
Количество на модель
3
№
10
Название детали
Хомутик
Заводской номер
700-41 -2548
Количество на модель
3
№
11
Название детали
Болт M20x1,
Заводской номер
28 0749-01
Количество на модель
№
12
Название детали
Болт M20x1,
Заводской номер
28 0749-01-20
Количество на модель
4
№
12
Название детали
Шайба ОТ
Заводской номер
Шайба 20 ОТ
Количество на модель
4
№
13
Название детали
Накладка
Заводской номер
1101-25-36-01
Количество на модель
4
№
14
Название детали
АМОРТИЗАТОР
Заводской номер
2501-25-37СП(SP)
Количество на модель
8
№
15
Название детали
Свинцовая пломба
Заводской номер
2001-80-4
Количество на модель
1
№
16
Название детали
Проволока 1,6-О-С
Заводской номер
Проволока 1,6-О-С
Количество на модель
№
17
Название детали
Переходник
Заводской номер
0602-54-3-01
Количество на модель
№
18
Название детали
Переходник
Заводской номер
0602-54-3-01-20
Количество на модель
1
№
18
Название детали
Кран шаровой, ЦИУР
Заводской номер
0,63/15 ЦИУР 49464 7001
Количество на модель
2
№
19
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
2
№
20
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
4
№
21
Название детали
Переходник
Заводской номер
0602-54-15-01
Количество на модель
№
22
Название детали
Переходник
Заводской номер
0602-54-15-01-20
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
2
№
23
Название детали
Хомутик
Заводской номер
41 5204
Количество на модель
1
№
24
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
4
№
25
Название детали
Гайка М12x1,25
Заводской номер
Гайка М12x1,25
Количество на модель
4
№
26
Название детали
Шланговый хомут DIN- / С
Заводской номер
DIN 3017-AS20-32/ 12С7-W2
Количество на модель
4
№
27
Название детали
Болт М8-6gx20
Заводской номер
Болт М8-6gx20
Количество на модель
2
№
28
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
2
№
29
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
30
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
1
№
30
Название детали
Тарелка
Заводской номер
2502-43-103-20
Количество на модель
1
№
31
Название детали
Тарелка
Заводской номер
2502-43-103
Количество на модель
№
31
Название детали
Наконечник
Заводской номер
4001-25-27
Количество на модель
№
32
Название детали
Наконечник
Заводской номер
4001-25-27-20
Количество на модель
1
№
32
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
8
№
33
Название детали
Угольник
Заводской номер
0602-28-25-01СП(SP)
Количество на модель
№
34
Название детали
Угольник
Заводской номер
0602-28-25-01-20СП -20SP
Количество на модель
1
№
34
Название детали
Пробка
Заводской номер
700-37-2077-20
Количество на модель
2
№
35
Название детали
Кольцо 12x16 МН
Заводской номер
12x16 МН 4152-62
Количество на модель
10
№
36
Название детали
Пробка
Заводской номер
37 5245-20
Количество на модель
1
№
37
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
007-011-25-2-51-1668
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливного бака | 4006-25-1-20СП(SP) | |||||||
| 1 | Втулка | 40 0478 | 14 | 14 | 1 | |||
| 2 | Тарелка | 1102-25-13-20 | 7 | 7 | 2 | |||
| 2 | Тарелка | 1102-25-13 | 2 | |||||
| 3 | Накладка | 1102-25-12-20 | 7 | 7 | 3 | |||
| 3 | Накладка | 1102-25-12 | 3 | |||||
| 4 | Втулка | 1102-25-16 | 4 | |||||
| 4 | Втулка | 1102-25-16-20 | 7 | 7 | 4 | |||
| 5 | Болт М | Болт М8-6gx45 | 7 | 7 | 5 | |||
| 6 | Шайба 8Т | Шайба 8Т | 14 | 14 | 6 | |||
| 7 | Прокладка | 700-40-6684-05 | 1 | 1 | 7 | |||
| 8 | Хомутик | 700-41-3179 | 1 | 1 | 8 | |||
| 9 | Болт М8-6gx16 | Болт М8-6gx16 | 5 | 5 | 9 | |||
| 10 | прокладка | 700-40-6684-14 | 3 | 3 | 10 | |||
| 11 | Хомутик | 700-41 -2548 | 3 | 3 | 11 | |||
| 12 | Болт M20x1, | 28 0749-01 | 12 | |||||
| 12 | Болт M20x1, | 28 0749-01-20 | 4 | 4 | 12 | |||
| 13 | Шайба ОТ | Шайба 20 ОТ | 4 | 4 | 13 | |||
| 14 | Накладка | 1101-25-36-01 | 4 | 4 | 14 | |||
| 15 | АМОРТИЗАТОР | 2501-25-37СП(SP) | 8 | 8 | 15 | |||
| 16 | Свинцовая пломба | 2001-80-4 | 1 | 1 | 16 | |||
| 17 | Проволока 1,6-О-С | Проволока 1,6-О-С | 17 | |||||
| 18 | Переходник | 0602-54-3-01 | 18 | |||||
| 18 | Переходник | 0602-54-3-01-20 | 1 | 1 | 18 | |||
| 19 | Кран шаровой, ЦИУР | 0,63/15 ЦИУР 49464 7001 | 2 | 2 | 19 | |||
| 20 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 2 | 2 | 20 | |||
| 21 | Шайба ОТ | Шайба 12 ОТ | 4 | 4 | 21 | |||
| 22 | Переходник | 0602-54-15-01 | 22 | |||||
| 22 | Переходник | 0602-54-15-01-20 | 1 | 1 | 22 | |||
| 23 | Прокладка | 700-40-6684-04 | 2 | 2 | 23 | |||
| 24 | Хомутик | 41 5204 | 1 | 1 | 24 | |||
| 25 | Болт M12x1, | Болт М12x1,25-6gx25 | 4 | 4 | 25 | |||
| 26 | Гайка М12x1,25 | Гайка М12x1,25 | 4 | 4 | 26 | |||
| 27 | Шланговый хомут DIN- / С | DIN 3017-AS20-32/ 12С7-W2 | 4 | 4 | 27 | |||
| 28 | Болт М8-6gx20 | Болт М8-6gx20 | 2 | 2 | 28 | |||
| 29 | Гайка М8 | Гайка М8 | 2 | 2 | 29 | |||
| 30 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 30 | |||||
| 30 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 1 | 1 | 30 | |||
| 31 | Тарелка | 2502-43-103-20 | 1 | 1 | 31 | |||
| 31 | Тарелка | 2502-43-103 | 31 | |||||
| 32 | Наконечник | 4001-25-27 | 32 | |||||
| 32 | Наконечник | 4001-25-27-20 | 1 | 1 | 32 | |||
| 33 | Кольцо- - | 012-016-25-2-51-1668 | 8 | 8 | 33 | |||
| 34 | Угольник | 0602-28-25-01СП(SP) | 34 | |||||
| 34 | Угольник | 0602-28-25-01-20СП -20SP | 1 | 1 | 34 | |||
| 35 | Пробка | 700-37-2077-20 | 2 | 2 | 35 | |||
| 36 | Кольцо 12x16 МН | 12x16 МН 4152-62 | 10 | 10 | 36 | |||
| 37 | Пробка | 37 5245-20 | 1 | 1 | 37 | |||
| 38 | Кольцо ГОСТ /ТУ- | 007-011-25-2-51-1668 | 1 | 1 | 38 |
