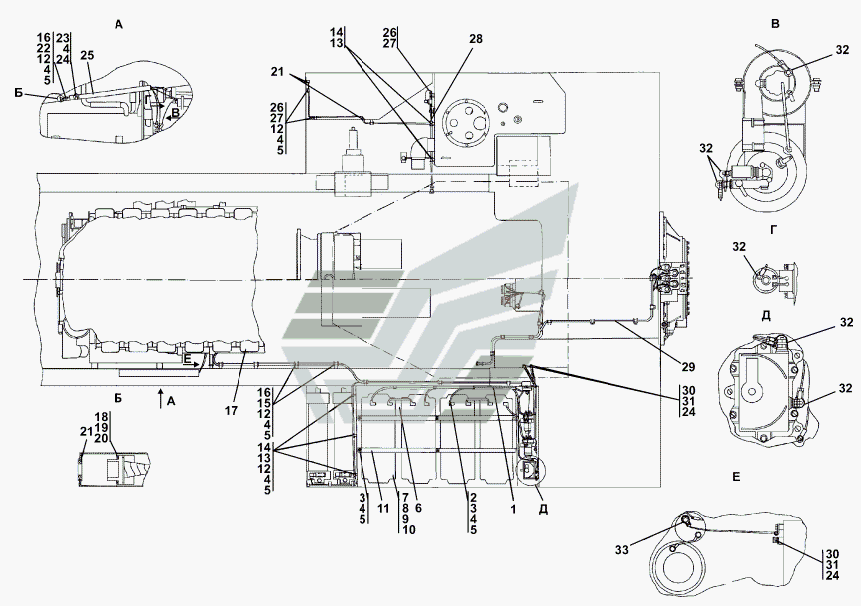

- СП Установка электрооборудования на раме
100%
Название детали
Установка электрооборудования на раме
Заводской номер
4002-10-11-01СП(SP)
Количество на модель
№
Название детали
Установка электрооборудования на раме
Заводской номер
4002-10-11-01-20СП -20SP
Количество на модель
№
Название детали
Электрооборудование контейнера АКБ
Заводской номер
4002-10-16СП(SP)
Количество на модель
№
1
Название детали
Электрооборудование контейнера АКБ
Заводской номер
4002-10-16-10СП(SP)
Количество на модель
1
№
1
Название детали
Электрооборудование контейнера АКБ
Заводской номер
4002-10-16-20СП(SP)
Количество на модель
№
1
Название детали
Болт М8-6gx35
Заводской номер
Болт М8-6gx35
Количество на модель
8
№
2
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
8
№
3
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
33
№
4
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
33
№
5
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
31 0150-20
Количество на модель
№
5
Название детали
Провод
Заводской номер
1106-10-154СП(SP)
Количество на модель
2
№
6
Название детали
Стержень
Заводской номер
46-10-113-20
Количество на модель
№
7
Название детали
Стержень
Заводской номер
46-10-113
Количество на модель
6
№
7
Название детали
Батарея
Заводской номер
6СТ-190А
Количество на модель
4
№
8
Название детали
Батарея необслуживаемая СТ
Заводской номер
6СТ-190AL3M
Количество на модель
№
9
Название детали
Батарея необслуживаемая СТ Экспорт
Заводской номер
6СТ-190AL3M Экспорт
Количество на модель
4
№
9
Название детали
Стержень
Заводской номер
46-10-113-01-20
Количество на модель
№
10
Название детали
Стержень
Заводской номер
46-10-113-01
Количество на модель
6
№
10
Название детали
Уголок
Заводской номер
4002-10-5
Количество на модель
1
№
11
Название детали
Уголок
Заводской номер
4002-10-5-20
Количество на модель
№
11
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
17
№
12
Название детали
Прокладка
Заводской номер
700-40-6684-06
Количество на модель
7
№
13
Название детали
Хомутик
Заводской номер
41 5119
Количество на модель
7
№
14
Название детали
Хомутик
Заводской номер
700-41-3179
Количество на модель
4
№
15
Название детали
Прокладка
Заводской номер
700-40-6684-04
Количество на модель
6
№
16
Название детали
Электрооборудование двигателя
Заводской номер
4006-10-12СП(SP)
Количество на модель
1
№
17
Название детали
Электрооборудование двигателя
Заводской номер
4006-10-12-20СП(SP)
Количество на модель
№
17
Название детали
Винт В.М3-6gx16
Заводской номер
Винт В.М3-6gx16
Количество на модель
2
№
18
Название детали
Шайба 3
Заводской номер
Шайба 3
Количество на модель
2
№
19
Название детали
Шайба 3.01.08кп.019 ГОСТ 11 371-78
Заводской номер
31 0020
Количество на модель
2
№
20
Название детали
Кольцо
Заводской номер
700-40-6736
Количество на модель
4
№
21
Название детали
Хомут
Заводской номер
700-41-2866
Количество на модель
2
№
22
Название детали
Болт М8-6gx25
Заводской номер
Болт М8-6gx25
Количество на модель
2
№
23
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
3
№
24
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
№
24
Название детали
Кожух защитный
Заводской номер
2502-10-7
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
700-40-6684-07
Количество на модель
4
№
26
Название детали
Хомутик
Заводской номер
700-41-3310
Количество на модель
4
№
27
Название детали
Жгут ГБ
Заводской номер
4002-10-118СП(SP)
Количество на модель
1
№
28
Название детали
Жгут ГБ
Заводской номер
4002-10-118-20СП(SP)
Количество на модель
№
28
Название детали
Электрооборудование трансмиссии
Заводской номер
4002-10-17-01-20СП -20SP
Количество на модель
№
29
Название детали
Электрооборудование трансмиссии
Заводской номер
4002-10-17-01СП(SP)
Количество на модель
1
№
29
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
3
№
30
Название детали
Болт М12х1,25-6gх20 ГОСТ 7796-70
Заводской номер
28 0320-20
Количество на модель
№
30
Название детали
Шайба ОТ
Заводской номер
Шайба 12ОТ
Количество на модель
3
№
31
Название детали
Наконечник
Заводской номер
700-40-5607
Количество на модель
8
№
32
Название детали
Наконечник
Заводской номер
700-40-5606
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка электрооборудования на раме | 4002-10-11-01СП(SP) | |||||||
| Установка электрооборудования на раме | 4002-10-11-01-20СП -20SP | |||||||
| 1 | Электрооборудование контейнера АКБ | 4002-10-16СП(SP) | 1 | |||||
| 1 | Электрооборудование контейнера АКБ | 4002-10-16-10СП(SP) | 1 | 1 | 1 | |||
| 1 | Электрооборудование контейнера АКБ | 4002-10-16-20СП(SP) | 1 | |||||
| 2 | Болт М8-6gx35 | Болт М8-6gx35 | 8 | 8 | 2 | |||
| 3 | Гайка М8 | Гайка М8 | 8 | 8 | 3 | |||
| 4 | Шайба 8Т | Шайба 8Т | 33 | 33 | 4 | |||
| 5 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 33 | 33 | 5 | |||
| 5 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 31 0150-20 | 5 | |||||
| 6 | Провод | 1106-10-154СП(SP) | 2 | 2 | 6 | |||
| 7 | Стержень | 46-10-113-20 | 7 | |||||
| 7 | Стержень | 46-10-113 | 6 | 6 | 7 | |||
| 8 | Батарея | 6СТ-190А | 4 | 4 | 8 | |||
| 9 | Батарея необслуживаемая СТ | 6СТ-190AL3M | 9 | |||||
| 9 | Батарея необслуживаемая СТ Экспорт | 6СТ-190AL3M Экспорт | 4 | 4 | 9 | |||
| 10 | Стержень | 46-10-113-01-20 | 10 | |||||
| 10 | Стержень | 46-10-113-01 | 6 | 6 | 10 | |||
| 11 | Уголок | 4002-10-5 | 1 | 1 | 11 | |||
| 11 | Уголок | 4002-10-5-20 | 11 | |||||
| 12 | Болт М8-6gx16 | Болт М8-6gx16 | 17 | 17 | 12 | |||
| 13 | Прокладка | 700-40-6684-06 | 7 | 7 | 13 | |||
| 14 | Хомутик | 41 5119 | 7 | 7 | 14 | |||
| 15 | Хомутик | 700-41-3179 | 4 | 4 | 15 | |||
| 16 | Прокладка | 700-40-6684-04 | 6 | 6 | 16 | |||
| 17 | Электрооборудование двигателя | 4006-10-12СП(SP) | 1 | 1 | 17 | |||
| 17 | Электрооборудование двигателя | 4006-10-12-20СП(SP) | 17 | |||||
| 18 | Винт В.М3-6gx16 | Винт В.М3-6gx16 | 2 | 2 | 18 | |||
| 19 | Шайба 3 | Шайба 3 | 2 | 2 | 19 | |||
| 20 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | 31 0020 | 2 | 2 | 20 | |||
| 21 | Кольцо | 700-40-6736 | 4 | 4 | 21 | |||
| 22 | Хомут | 700-41-2866 | 2 | 2 | 22 | |||
| 23 | Болт М8-6gx25 | Болт М8-6gx25 | 2 | 2 | 23 | |||
| 24 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 3 | 3 | 24 | |||
| 24 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 24 | |||||
| 25 | Кожух защитный | 2502-10-7 | 1 | 1 | 25 | |||
| 26 | Прокладка | 700-40-6684-07 | 4 | 4 | 26 | |||
| 27 | Хомутик | 700-41-3310 | 4 | 4 | 27 | |||
| 28 | Жгут ГБ | 4002-10-118СП(SP) | 1 | 1 | 28 | |||
| 28 | Жгут ГБ | 4002-10-118-20СП(SP) | 28 | |||||
| 29 | Электрооборудование трансмиссии | 4002-10-17-01-20СП -20SP | 29 | |||||
| 29 | Электрооборудование трансмиссии | 4002-10-17-01СП(SP) | 1 | 1 | 29 | |||
| 30 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | 3 | 3 | 30 | |||
| 30 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | 28 0320-20 | 30 | |||||
| 31 | Шайба ОТ | Шайба 12ОТ | 3 | 3 | 31 | |||
| 32 | Наконечник | 700-40-5607 | 8 | 8 | 32 | |||
| 33 | Наконечник | 700-40-5606 | 1 | 1 | 33 |
