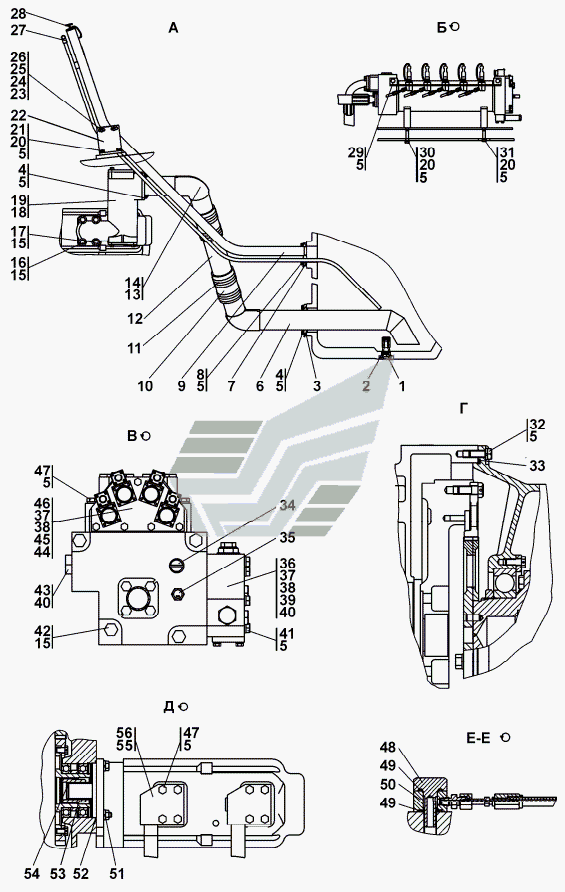

- СП Установка трансмиссии
100%
Название детали
Клапан
Заводской номер
1101-16-112СП(SP)
Количество на модель
№
1
Название детали
Клапан
Заводской номер
1101-16-112-20СП(SP)
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
040-045-30-2-3
Количество на модель
1
№
2
Название детали
Кольцо- -
Заводской номер
122-130-46-2-51-1668
Количество на модель
1
№
3
Название детали
Болт М
Заводской номер
Болт М12-6gx30
Количество на модель
16
№
4
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
127
№
5
Название детали
Трубопровод
Заводской номер
4001-16-20СП(SP)
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
4001-16-20-20СП(SP)
Количество на модель
1
№
6
Название детали
Кольцо- -
Заводской номер
080-090-58-2-51-1668
Количество на модель
1
№
7
Название детали
Болт М
Заводской номер
Болт М12-6gx35
Количество на модель
44
№
8
Название детали
Горловина
Заводской номер
4001-16-22-20СП(SP)
Количество на модель
1
№
9
Название детали
Горловина
Заводской номер
4001-16-22СП(SP)
Количество на модель
№
9
Название детали
Рукав
Заводской номер
46 1901-09
Количество на модель
№
10
Название детали
Рукав
Заводской номер
46 1901-09-20
Количество на модель
2
№
10
Название детали
Шланговый хомут AS100- / W2
Заводской номер
476715900022
Количество на модель
8
№
11
Название детали
Труба
Заводской номер
4001-16-4
Количество на модель
1
№
12
Название детали
Кольцо 105-115-58-2-51-1668
Заводской номер
105-115-58-2-51-1668
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
4001-16-13СП(SP)
Количество на модель
№
14
Название детали
Фланец
Заводской номер
4001-16-13-20СП(SP)
Количество на модель
1
№
14
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
30
№
15
Название детали
Болт M16
Заводской номер
28 0573-20
Количество на модель
2
№
16
Название детали
Болт M16
Заводской номер
28 0573
Количество на модель
№
16
Название детали
Болт М
Заводской номер
28 0551-03
Количество на модель
№
17
Название детали
Болт М
Заводской номер
28 0551-03-20
Количество на модель
2
№
17
Название детали
Кольцо 115-125-58-2-51-1668
Заводской номер
115-125-58-2-51-1668
Количество на модель
1
№
18
Название детали
Заборник
Заводской номер
4001-16-10СП(SP)
Количество на модель
№
19
Название детали
Заборник
Заводской номер
4001-16-10-20СП(SP)
Количество на модель
1
№
19
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
20
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
10
№
20
Название детали
Болт М12x1,25-6gx30
Заводской номер
Болт М12x1,25-6gx30
Количество на модель
6
№
21
Название детали
Кронштейн
Заводской номер
4001-16-26
Количество на модель
1
№
22
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
6
№
23
Название детали
Шайба 8.01.10.019 ГОСТ 6958-78
Заводской номер
31 0140
Количество на модель
№
24
Название детали
Шайба ГОСТ
Заводской номер
31 0140-20
Количество на модель
2
№
24
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
2
№
25
Название детали
Хомут
Заводской номер
2501-15-107
Количество на модель
№
26
Название детали
Хомут
Заводской номер
2501-15-107-20
Количество на модель
1
№
26
Название детали
Линия
Заводской номер
3501-16-102-03СП(SP)
Количество на модель
№
27
Название детали
Линия
Заводской номер
3501-16-102-03-20СП -20SP
Количество на модель
1
№
27
Название детали
Пробка
Заводской номер
2501-15-124-20СП
Количество на модель
1
№
28
Название детали
Пробка
Заводской номер
2501-15-124СП
Количество на модель
№
28
Название детали
Болт М12-6gx25
Заводской номер
Болт М12-6gx25
Количество на модель
4
№
29
Название детали
Болт М
Заводской номер
Болт М12-6gx80
Количество на модель
4
№
30
Название детали
Болт М
Заводской номер
28 0380
Количество на модель
№
31
Название детали
Болт М
Заводской номер
28 0380-20
Количество на модель
4
№
31
Название детали
Болт
Заводской номер
28 5001-20
Количество на модель
16
№
32
Название детали
Болт
Заводской номер
28 5001
Количество на модель
№
32
Название детали
КОЛЬЦО
Заводской номер
40 0468-27
Количество на модель
1
№
33
Название детали
Пробка- КГ "
Заводской номер
700-37-2054
Количество на модель
№
34
Название детали
Пробка- КГ "
Заводской номер
700-37-2054-20
Количество на модель
№
34
Название детали
Датчики аварийного давления масла
Заводской номер
3602.3829
Количество на модель
1
№
35
Название детали
Клапан
Заводской номер
4001-15-12CП(SP)
Количество на модель
№
36
Название детали
Клапан
Заводской номер
4001-15-12-20СП(SP)
Количество на модель
1
№
36
Название детали
Кольцо- -
Заводской номер
022-026-25-2-51-1668
Количество на модель
4
№
37
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
12
№
38
Название детали
Кольцо- -
Заводской номер
069-075-36-2-51-1668
Количество на модель
4
№
39
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
026-032-36-2-51-1668
Количество на модель
3
№
40
Название детали
Болт M- x
Заводской номер
28 0383-01
Количество на модель
№
41
Название детали
Болт M- x
Заводской номер
28 0383-01-20
Количество на модель
4
№
41
Название детали
Болт М
Заводской номер
28 0587-20
Количество на модель
4
№
42
Название детали
Болт M16x1,
Заводской номер
28 0587
Количество на модель
№
42
Название детали
Пробка
Заводской номер
37 5941
Количество на модель
№
43
Название детали
Пробка
Заводской номер
37 5941-20
Количество на модель
1
№
43
Название детали
Кольцо- -
Заводской номер
030-035-30-2-51-1668
Количество на модель
1
№
44
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
11
№
45
Название детали
Блок управления
Заводской номер
313512-15-1-20СП(SP)
Количество на модель
1
№
46
Название детали
Блок управления
Заводской номер
313512-15-1СП(SP)
Количество на модель
№
46
Название детали
Болт M- x
Заводской номер
28 0366
Количество на модель
№
47
Название детали
Болт M- x
Заводской номер
28 0366-20
Количество на модель
12
№
47
Название детали
Зажимной болт
Заводской номер
2501-20-8-20
Количество на модель
8
№
48
Название детали
Зажимной болт
Заводской номер
2501-20-8
Количество на модель
№
48
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
18
№
49
Название детали
Угольник
Заводской номер
1101-15-40
Количество на модель
№
50
Название детали
Угольник
Заводской номер
1101-15-40-20
Количество на модель
8
№
50
Название детали
Шайба
Заводской номер
Шайба 14 ОТ
Количество на модель
4
№
51
Название детали
Кольцо- -
Заводской номер
135-140-36-2-51-1668
Количество на модель
1
№
52
Название детали
Муфта
Заводской номер
4001-16-23
Количество на модель
1
№
53
Название детали
Кольцо С
Заводской номер
58 0320
Количество на модель
1
№
54
Название детали
Трубопровод
Заводской номер
4001-16-28СП(SP)
Количество на модель
№
55
Название детали
Трубопровод
Заводской номер
4001-16-28-20СП(SP)
Количество на модель
2
№
55
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
049-055-36-2-51-1668
Количество на модель
6
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Клапан | 1101-16-112СП(SP) | 1 | |||||
| 1 | Клапан | 1101-16-112-20СП(SP) | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | 040-045-30-2-3 | 1 | 1 | 2 | |||
| 3 | Кольцо- - | 122-130-46-2-51-1668 | 1 | 1 | 3 | |||
| 4 | Болт М | Болт М12-6gx30 | 16 | 16 | 4 | |||
| 5 | Шайба ОТ | Шайба 12 ОТ | 127 | 127 | 5 | |||
| 6 | Трубопровод | 4001-16-20СП(SP) | 6 | |||||
| 6 | Трубопровод | 4001-16-20-20СП(SP) | 1 | 1 | 6 | |||
| 7 | Кольцо- - | 080-090-58-2-51-1668 | 1 | 1 | 7 | |||
| 8 | Болт М | Болт М12-6gx35 | 44 | 44 | 8 | |||
| 9 | Горловина | 4001-16-22-20СП(SP) | 1 | 1 | 9 | |||
| 9 | Горловина | 4001-16-22СП(SP) | 9 | |||||
| 10 | Рукав | 46 1901-09 | 10 | |||||
| 10 | Рукав | 46 1901-09-20 | 2 | 2 | 10 | |||
| 11 | Шланговый хомут AS100- / W2 | 476715900022 | 8 | 8 | 11 | |||
| 12 | Труба | 4001-16-4 | 1 | 1 | 12 | |||
| 13 | Кольцо 105-115-58-2-51-1668 | 105-115-58-2-51-1668 | 1 | 1 | 13 | |||
| 14 | Фланец | 4001-16-13СП(SP) | 14 | |||||
| 14 | Фланец | 4001-16-13-20СП(SP) | 1 | 1 | 14 | |||
| 15 | Шайба ОТ | Шайба 16 ОТ | 30 | 30 | 15 | |||
| 16 | Болт M16 | 28 0573-20 | 2 | 2 | 16 | |||
| 16 | Болт M16 | 28 0573 | 16 | |||||
| 17 | Болт М | 28 0551-03 | 17 | |||||
| 17 | Болт М | 28 0551-03-20 | 2 | 2 | 17 | |||
| 18 | Кольцо 115-125-58-2-51-1668 | 115-125-58-2-51-1668 | 1 | 1 | 18 | |||
| 19 | Заборник | 4001-16-10СП(SP) | 19 | |||||
| 19 | Заборник | 4001-16-10-20СП(SP) | 1 | 1 | 19 | |||
| 20 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 20 | |||||
| 20 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 10 | 10 | 20 | |||
| 21 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | 6 | 6 | 21 | |||
| 22 | Кронштейн | 4001-16-26 | 1 | 1 | 22 | |||
| 23 | Шайба 8Т | Шайба 8Т | 6 | 6 | 23 | |||
| 24 | Шайба 8.01.10.019 ГОСТ 6958-78 | 31 0140 | 24 | |||||
| 24 | Шайба ГОСТ | 31 0140-20 | 2 | 2 | 24 | |||
| 25 | Гайка М8 | Гайка М8 | 2 | 2 | 25 | |||
| 26 | Хомут | 2501-15-107 | 26 | |||||
| 26 | Хомут | 2501-15-107-20 | 1 | 1 | 26 | |||
| 27 | Линия | 3501-16-102-03СП(SP) | 27 | |||||
| 27 | Линия | 3501-16-102-03-20СП -20SP | 1 | 1 | 27 | |||
| 28 | Пробка | 2501-15-124-20СП | 1 | 1 | 28 | |||
| 28 | Пробка | 2501-15-124СП | 28 | |||||
| 29 | Болт М12-6gx25 | Болт М12-6gx25 | 4 | 4 | 29 | |||
| 30 | Болт М | Болт М12-6gx80 | 4 | 4 | 30 | |||
| 31 | Болт М | 28 0380 | 31 | |||||
| 31 | Болт М | 28 0380-20 | 4 | 4 | 31 | |||
| 32 | Болт | 28 5001-20 | 16 | 16 | 32 | |||
| 32 | Болт | 28 5001 | 32 | |||||
| 33 | КОЛЬЦО | 40 0468-27 | 1 | 1 | 33 | |||
| 34 | Пробка- КГ " | 700-37-2054 | 34 | |||||
| 34 | Пробка- КГ " | 700-37-2054-20 | 34 | |||||
| 35 | Датчики аварийного давления масла | 3602.3829 | 1 | 1 | 35 | |||
| 36 | Клапан | 4001-15-12CП(SP) | 36 | |||||
| 36 | Клапан | 4001-15-12-20СП(SP) | 1 | 1 | 36 | |||
| 37 | Кольцо- - | 022-026-25-2-51-1668 | 4 | 4 | 37 | |||
| 38 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 12 | 12 | 38 | |||
| 39 | Кольцо- - | 069-075-36-2-51-1668 | 4 | 4 | 39 | |||
| 40 | Кольцо ГОСТ /ТУ- | 026-032-36-2-51-1668 | 3 | 3 | 40 | |||
| 41 | Болт M- x | 28 0383-01 | 41 | |||||
| 41 | Болт M- x | 28 0383-01-20 | 4 | 4 | 41 | |||
| 42 | Болт М | 28 0587-20 | 4 | 4 | 42 | |||
| 42 | Болт M16x1, | 28 0587 | 42 | |||||
| 43 | Пробка | 37 5941 | 43 | |||||
| 43 | Пробка | 37 5941-20 | 1 | 1 | 43 | |||
| 44 | Кольцо- - | 030-035-30-2-51-1668 | 1 | 1 | 44 | |||
| 45 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 11 | 11 | 45 | |||
| 46 | Блок управления | 313512-15-1-20СП(SP) | 1 | 1 | 46 | |||
| 46 | Блок управления | 313512-15-1СП(SP) | 46 | |||||
| 47 | Болт M- x | 28 0366 | 47 | |||||
| 47 | Болт M- x | 28 0366-20 | 12 | 12 | 47 | |||
| 48 | Зажимной болт | 2501-20-8-20 | 8 | 8 | 48 | |||
| 48 | Зажимной болт | 2501-20-8 | 48 | |||||
| 49 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 18 | 18 | 49 | |||
| 50 | Угольник | 1101-15-40 | 50 | |||||
| 50 | Угольник | 1101-15-40-20 | 8 | 8 | 50 | |||
| 51 | Шайба | Шайба 14 ОТ | 4 | 4 | 51 | |||
| 52 | Кольцо- - | 135-140-36-2-51-1668 | 1 | 1 | 52 | |||
| 53 | Муфта | 4001-16-23 | 1 | 1 | 53 | |||
| 54 | Кольцо С | 58 0320 | 1 | 1 | 54 | |||
| 55 | Трубопровод | 4001-16-28СП(SP) | 55 | |||||
| 55 | Трубопровод | 4001-16-28-20СП(SP) | 2 | 2 | 55 | |||
| 56 | Кольцо ГОСТ /ТУ- | 049-055-36-2-51-1668 | 6 | 6 | 56 |
