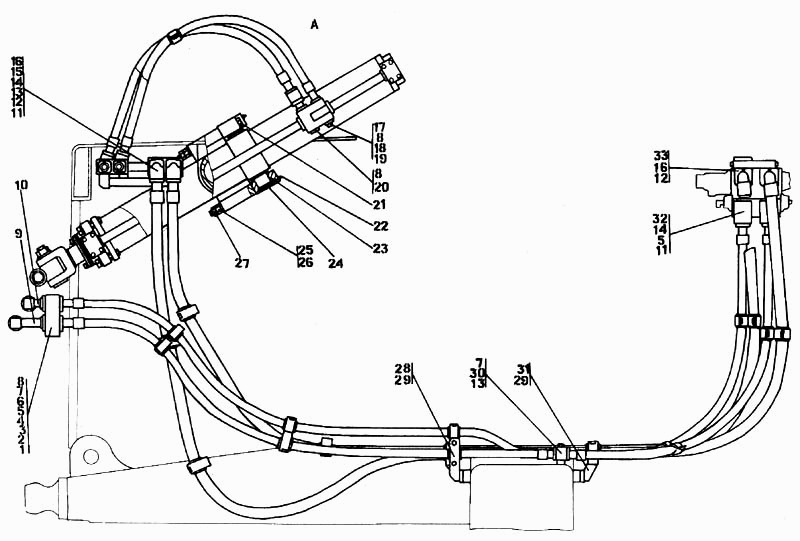

Установка гидроцилиндров
100%
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
54
№
1
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
68
№
2
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
№
2
Название детали
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Количество на модель
144
№
3
Название детали
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Количество на модель
№
3
Название детали
Болт Мх- х ГОСТ
Заводской номер
280348
Количество на модель
136
№
4
Название детали
Болт Мх- х ГОСТ
Заводской номер
280348-20
Количество на модель
№
4
Название детали
Болт М16х1,5-6gх85.109.40Х029 ГОСТ7795-70
Заводской номер
280565-20
Количество на модель
№
5
Название детали
Болт М16х1,5-6gх85.109.40Х019 ГОСТ 7795-70
Заводской номер
280565
Количество на модель
10
№
5
Название детали
Кольцо защитное
Заводской номер
440038
Количество на модель
54
№
6
Название детали
Коллектор
Заводской номер
3501-26-200
Количество на модель
2
№
7
Название детали
Коллектор
Заводской номер
3501-26-200-20
Количество на модель
№
7
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
68
№
8
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
№
8
Название детали
Трубопровод
Заводской номер
5001-26-179-01-20СП
Количество на модель
№
9
Название детали
Трубопровод
Заводской номер
5001-26-179-01СП
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
5001-26-179СП
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
5001-26-179-20СП
Количество на модель
№
10
Название детали
Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Количество на модель
8
№
11
Название детали
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Количество на модель
8
№
12
Название детали
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Количество на модель
№
12
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570-20
Количество на модель
№
13
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570
Количество на модель
6
№
13
Название детали
Защитная шайба
Заводской номер
440005
Количество на модель
8
№
14
Название детали
корпус
Заводской номер
2501-26-99
Количество на модель
2
№
15
Название детали
корпус
Заводской номер
2501-26-99-20
Количество на модель
№
15
Название детали
Упор
Заводской номер
46-26-574
Количество на модель
20
№
16
Название детали
Упор
Заводской номер
46-26-574-20
Количество на модель
№
16
Название детали
Заглушка
Заводской номер
5001-26-211-20
Количество на модель
№
17
Название детали
Заглушка
Заводской номер
5001-26-211
Количество на модель
2
№
17
Название детали
Пробка
Заводской номер
375245
Количество на модель
2
№
18
Название детали
Пробка
Заводской номер
375245-20
Количество на модель
№
18
Название детали
Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Количество на модель
2
№
19
Название детали
Заглушка
Заводской номер
2501-26-150
Количество на модель
4
№
20
Название детали
Заглушка
Заводской номер
2501-26-150-20
Количество на модель
№
20
Название детали
Болт
Заводской номер
285995-20
Количество на модель
№
21
Название детали
Болт
Заводской номер
285995
Количество на модель
8
№
21
Название детали
Масленка
Заводской номер
700-41-2151-СП
Количество на модель
8
№
22
Название детали
Масленка
Заводской номер
700-41-2151-20-СП
Количество на модель
№
22
Название детали
Крышка
Заводской номер
5001-26-32
Количество на модель
4
№
23
Название детали
Крышка
Заводской номер
5001-26-32-20
Количество на модель
№
23
Название детали
Болт М10х1,25-6gх35
Заводской номер
370910
Количество на модель
4
№
24
Название детали
Заглушка 95-08кп ГОСТ 3111-81
Заводской номер
370910-20
Количество на модель
№
24
Название детали
Гайка М30х2-6Н8.029 ГОСТ 15525-70
Заводской номер
300430-20
Количество на модель
№
25
Название детали
Гайка М30х2-6Н.8.019 ГОСТ 15525-70
Заводской номер
300430
Количество на модель
8
№
25
Название детали
Шайба ГОСТ
Заводской номер
310410-01
Количество на модель
8
№
26
Название детали
Шайба ГОСТ
Заводской номер
310410-01-20
Количество на модель
№
26
Название детали
Гайка М30х2-6Н.12.019 ГОСТ 5915-70
Заводской номер
300411
Количество на модель
8
№
27
Название детали
Гайка М30х2-6Н.12.029 ГОСТ 5915-70
Заводской номер
300411-20
Количество на модель
№
27
Название детали
Кронштейн
Заводской номер
5001-26-210СП
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
5001-26-210-20СП
Количество на модель
№
28
Название детали
Планка
Заводской номер
2501-11-147
Количество на модель
4
№
29
Название детали
Планка
Заводской номер
404-26-54
Количество на модель
1
№
30
Название детали
Кронштейн
Заводской номер
5001-26-180СП
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
5001-26-180-20СП
Количество на модель
№
31
Название детали
Фланец
Заводской номер
3501-26-197
Количество на модель
2
№
32
Название детали
Фланец
Заводской номер
3501-26-197-20
Количество на модель
№
32
Название детали
Фланец
Заводской номер
46-26-280
Количество на модель
8
№
33
Название детали
Фланец
Заводской номер
46-26-280-20
Количество на модель
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 54 | 54 | 1 | |||
| 2 | Шайба х ГОСТ | 310210 | 68 | 68 | 2 | |||
| 2 | Шайба х ГОСТ | 310210-20 | 2 | |||||
| 3 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 144 | 144 | 3 | |||
| 3 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 3 | |||||
| 4 | Болт Мх- х ГОСТ | 280348 | 136 | 136 | 4 | |||
| 4 | Болт Мх- х ГОСТ | 280348-20 | 4 | |||||
| 5 | Болт М16х1,5-6gх85.109.40Х029 ГОСТ7795-70 | 280565-20 | 5 | |||||
| 5 | Болт М16х1,5-6gх85.109.40Х019 ГОСТ 7795-70 | 280565 | 10 | 10 | 5 | |||
| 6 | Кольцо защитное | 440038 | 54 | 54 | 6 | |||
| 7 | Коллектор | 3501-26-200 | 2 | 2 | 7 | |||
| 7 | Коллектор | 3501-26-200-20 | 7 | |||||
| 8 | Фланец | 2501-26-83 | 68 | 68 | 8 | |||
| 8 | Фланец | 2501-26-83-20 | 8 | |||||
| 9 | Трубопровод | 5001-26-179-01-20СП | 9 | |||||
| 9 | Трубопровод | 5001-26-179-01СП | 1 | 1 | 9 | |||
| 10 | Трубопровод | 5001-26-179СП | 1 | 1 | 10 | |||
| 10 | Трубопровод | 5001-26-179-20СП | 10 | |||||
| 11 | Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 042-05046-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 8 | 8 | 11 | |||
| 12 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 8 | 8 | 12 | |||
| 12 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 12 | |||||
| 13 | Болт MX-XX ГОСТ | 280570-20 | 13 | |||||
| 13 | Болт MX-XX ГОСТ | 280570 | 6 | 6 | 13 | |||
| 14 | Защитная шайба | 440005 | 8 | 8 | 14 | |||
| 15 | корпус | 2501-26-99 | 2 | 2 | 15 | |||
| 15 | корпус | 2501-26-99-20 | 15 | |||||
| 16 | Упор | 46-26-574 | 20 | 20 | 16 | |||
| 16 | Упор | 46-26-574-20 | 16 | |||||
| 17 | Заглушка | 5001-26-211-20 | 17 | |||||
| 17 | Заглушка | 5001-26-211 | 2 | 2 | 17 | |||
| 18 | Пробка | 375245 | 2 | 2 | 18 | |||
| 18 | Пробка | 375245-20 | 18 | |||||
| 19 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 2 | 2 | 19 | |||
| 20 | Заглушка | 2501-26-150 | 4 | 4 | 20 | |||
| 20 | Заглушка | 2501-26-150-20 | 20 | |||||
| 21 | Болт | 285995-20 | 21 | |||||
| 21 | Болт | 285995 | 8 | 8 | 21 | |||
| 22 | Масленка | 700-41-2151-СП | 8 | 8 | 22 | |||
| 22 | Масленка | 700-41-2151-20-СП | 22 | |||||
| 23 | Крышка | 5001-26-32 | 4 | 4 | 23 | |||
| 23 | Крышка | 5001-26-32-20 | 23 | |||||
| 24 | Болт М10х1,25-6gх35 | 370910 | 4 | 4 | 24 | |||
| 24 | Заглушка 95-08кп ГОСТ 3111-81 | 370910-20 | 24 | |||||
| 25 | Гайка М30х2-6Н8.029 ГОСТ 15525-70 | 300430-20 | 25 | |||||
| 25 | Гайка М30х2-6Н.8.019 ГОСТ 15525-70 | 300430 | 8 | 8 | 25 | |||
| 26 | Шайба ГОСТ | 310410-01 | 8 | 8 | 26 | |||
| 26 | Шайба ГОСТ | 310410-01-20 | 26 | |||||
| 27 | Гайка М30х2-6Н.12.019 ГОСТ 5915-70 | 300411 | 8 | 8 | 27 | |||
| 27 | Гайка М30х2-6Н.12.029 ГОСТ 5915-70 | 300411-20 | 27 | |||||
| 28 | Кронштейн | 5001-26-210СП | 1 | 1 | 28 | |||
| 28 | Кронштейн | 5001-26-210-20СП | 28 | |||||
| 29 | Планка | 2501-11-147 | 4 | 4 | 29 | |||
| 30 | Планка | 404-26-54 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 5001-26-180СП | 1 | 1 | 31 | |||
| 31 | Кронштейн | 5001-26-180-20СП | 31 | |||||
| 32 | Фланец | 3501-26-197 | 2 | 2 | 32 | |||
| 32 | Фланец | 3501-26-197-20 | 32 | |||||
| 33 | Фланец | 46-26-280 | 8 | 8 | 33 | |||
| 33 | Фланец | 46-26-280-20 | 33 |
