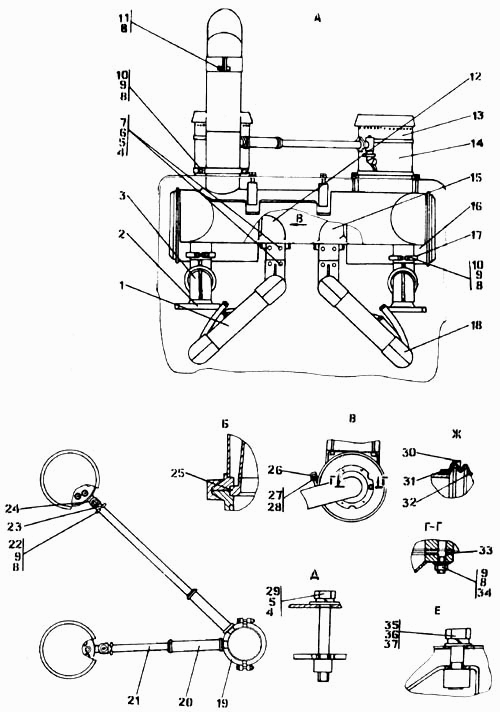

Установка систем воздухоочистки и выпуска
100%
Название детали
Труба
Заводской номер
5001-05-124СП
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
5001-05-124-20СП
Количество на модель
№
1
Название детали
Хомут 0600.1924-01СП
Заводской номер
Хомут 0600.1924-01СП
Количество на модель
2
№
2
Название детали
Газовод
Заводской номер
5001-05-130СП
Количество на модель
2
№
3
Название детали
Газовод
Заводской номер
5001-05-130-20СП
Количество на модель
№
3
Название детали
Шайба кп. ГОСТ
Заводской номер
310230
Количество на модель
40
№
4
Название детали
Шайба кп. ГОСТ
Заводской номер
310230-20
Количество на модель
№
4
Название детали
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Количество на модель
№
5
Название детали
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Количество на модель
16
№
5
Название детали
Гайка М12х1,25-6Н.6. 019 ГОСТ 5915-70
Заводской номер
Гайка М12х1,25-6Н.6. 019 ГОСТ 5915-70
Количество на модель
8
№
6
Название детали
Гайка М12х1,25-6Н.6. 029 ГОСТ 5915-70
Заводской номер
Гайка М12х1,25-6Н.6. 029 ГОСТ 5915-70
Количество на модель
№
6
Название детали
Болт М12х 1,25-6gх40.40.88. 35.029 ГОСТ 7796-70
Заводской номер
Болт М12х 1,25-6gх40.40.88. 35.029 ГОСТ 7796-70
Количество на модель
№
7
Название детали
Болт М12х1,25-6gх40.40.88. 35.019 ГОСТ 7796-70
Заводской номер
Болт М12х1,25-6gх40.40.88. 35.019 ГОСТ 7796-70
Количество на модель
8
№
7
Название детали
Шайба 8Т.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 8Т.65Г.019 ГОСТ 6402-70
Количество на модель
27
№
8
Название детали
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Количество на модель
№
8
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8-7Н.6.029 ГОСТ 5915-70
Количество на модель
№
9
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М8-7Н.6.019 ГОСТ 5915-70
Количество на модель
26
№
9
Название детали
Болт М8-6gх70.58.019 ГОСТ 7795-70
Заводской номер
Болт М8-6gх70.58.019 ГОСТ 7795-70
Количество на модель
10
№
10
Название детали
Болт М8-6gх70.58.029 ГОСТ 7795-70
Заводской номер
Болт М8-6gх70.58.029 ГОСТ 7795-70
Количество на модель
№
10
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М8-6gх40.58.019 ГОСТ 7795-70
Количество на модель
1
№
11
Название детали
Болт М8-6gх40.58.029 ГОСТ 7796-70
Заводской номер
Болт М8-6gх40.58.029 ГОСТ 7796-70
Количество на модель
№
11
Название детали
Труба
Заводской номер
5001-05-126-01СП
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
5001-05-126-01-20СП
Количество на модель
№
12
Название детали
Воздухозаборник
Заводской номер
5001-05-123-20СП
Количество на модель
№
13
Название детали
Воздухозаборник
Заводской номер
5001-05-123СП
Количество на модель
2
№
13
Название детали
Воздухоочиститель циклонный
Заводской номер
5001-05-122СП
Количество на модель
2
№
14
Название детали
Воздухоочиститель циклонный
Заводской номер
5001-05-122-20СП
Количество на модель
№
14
Название детали
Труба
Заводской номер
5001-05-126СП
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
5001-05-126-20СП
Количество на модель
№
15
Название детали
Воздухоочиститель
Заводской номер
5001-05-121СП
Количество на модель
2
№
16
Название детали
Воздухоочиститель
Заводской номер
5001-05-121-20СП
Количество на модель
№
16
Название детали
Бугель
Заводской номер
2505-05-134-20СП
Количество на модель
№
17
Название детали
Бугель
Заводской номер
2501-05-134СП
Количество на модель
4
№
17
Название детали
Труба
Заводской номер
5001-05-125СП
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
5001-05-125-20СП
Количество на модель
№
18
Название детали
Бугель
Заводской номер
5001-05-1
Количество на модель
2
№
19
Название детали
Рукав
Заводской номер
461401-07
Количество на модель
2
№
20
Название детали
Рукав
Заводской номер
461401-07-20
Количество на модель
№
20
Название детали
Труба
Заводской номер
5001-05-131СП
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
5001-05-131-20СП
Количество на модель
№
21
Название детали
Болт М8-6gх30.30.88. 35.029 ГОСТ 7796-70
Заводской номер
Болт М8-6gх30.30.88. 35.029 ГОСТ 7796-70
Количество на модель
№
22
Название детали
Болт М8-6gх30.30.88. 35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх30.30.88. 35.019 ГОСТ 7796-70
Количество на модель
8
№
22
Название детали
Хомут
Заводской номер
403-05-25
Количество на модель
8
№
23
Название детали
Хомут
Заводской номер
403-05-25-20
Количество на модель
№
23
Название детали
Клапан
Заводской номер
403-05-112СП
Количество на модель
2
№
24
Название детали
Сопло
Заводской номер
5001-05-101СП
Количество на модель
1
№
25
Название детали
Колпачок защитный
Заводской номер
404-05-92
Количество на модель
2
№
26
Название детали
Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80
Заводской номер
Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80
Количество на модель
2
№
27
Название детали
Кольцо х МН
Заводской номер
Кольцо 14х20 МН4152-62
Количество на модель
2
№
28
Название детали
Болт Mx-x. ГОСТ
Заводской номер
282388
Количество на модель
8
№
29
Название детали
Болт Mx-x. ГОСТ
Заводской номер
282388-20
Количество на модель
№
29
Название детали
Щиток предохранительный 0800.1928-00
Заводской номер
Щиток предохранительный 0800.1928-00
Количество на модель
4
№
30
Название детали
Хомут 110-130/13-С7W
Заводской номер
Хомут 110-130/13-С7W
Количество на модель
4
№
31
Название детали
Сильфон 0800.1930СП
Заводской номер
Сильфон 0800.1930СП
Количество на модель
2
№
32
Название детали
прокладка
Заводской номер
450033
Количество на модель
2
№
33
Название детали
Прокладка
Заводской номер
460033-20
Количество на модель
№
33
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
№
34
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
12
№
34
Название детали
Болт М16х1,5-6gх60.88. 35.019 ГОСТ 7795-70
Заводской номер
Болт М16х1,5-6gх60.88. 35.019 ГОСТ 7795-70
Количество на модель
4
№
35
Название детали
Болт М16х1,5-6gх60.88. 35.029 ГОСТ 7796-70
Заводской номер
Болт М16х1,5-6gх60.88. 35.029 ГОСТ 7796-70
Количество на модель
№
35
Название детали
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Количество на модель
4
№
36
Название детали
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Количество на модель
№
36
Название детали
Шайба ГОСТ
Заводской номер
310270
Количество на модель
4
№
37
Название детали
Шайба ГОСТ
Заводской номер
310270-20
Количество на модель
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | 5001-05-124СП | 1 | 1 | 1 | |||
| 1 | Труба | 5001-05-124-20СП | 1 | |||||
| 2 | Хомут 0600.1924-01СП | Хомут 0600.1924-01СП | 2 | 2 | 2 | |||
| 3 | Газовод | 5001-05-130СП | 2 | 2 | 3 | |||
| 3 | Газовод | 5001-05-130-20СП | 3 | |||||
| 4 | Шайба кп. ГОСТ | 310230 | 40 | 40 | 4 | |||
| 4 | Шайба кп. ГОСТ | 310230-20 | 4 | |||||
| 5 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 5 | |||||
| 5 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 16 | 16 | 5 | |||
| 6 | Гайка М12х1,25-6Н.6. 019 ГОСТ 5915-70 | Гайка М12х1,25-6Н.6. 019 ГОСТ 5915-70 | 8 | 8 | 6 | |||
| 6 | Гайка М12х1,25-6Н.6. 029 ГОСТ 5915-70 | Гайка М12х1,25-6Н.6. 029 ГОСТ 5915-70 | 6 | |||||
| 7 | Болт М12х 1,25-6gх40.40.88. 35.029 ГОСТ 7796-70 | Болт М12х 1,25-6gх40.40.88. 35.029 ГОСТ 7796-70 | 7 | |||||
| 7 | Болт М12х1,25-6gх40.40.88. 35.019 ГОСТ 7796-70 | Болт М12х1,25-6gх40.40.88. 35.019 ГОСТ 7796-70 | 8 | 8 | 7 | |||
| 8 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | 27 | 27 | 8 | |||
| 8 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | 8 | |||||
| 9 | Гайка МН. ГОСТ | Гайка М8-7Н.6.029 ГОСТ 5915-70 | 9 | |||||
| 9 | Гайка МН. ГОСТ | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 26 | 26 | 9 | |||
| 10 | Болт М8-6gх70.58.019 ГОСТ 7795-70 | Болт М8-6gх70.58.019 ГОСТ 7795-70 | 10 | 10 | 10 | |||
| 10 | Болт М8-6gх70.58.029 ГОСТ 7795-70 | Болт М8-6gх70.58.029 ГОСТ 7795-70 | 10 | |||||
| 11 | Болт М- х ГОСТ | Болт М8-6gх40.58.019 ГОСТ 7795-70 | 1 | 1 | 11 | |||
| 11 | Болт М8-6gх40.58.029 ГОСТ 7796-70 | Болт М8-6gх40.58.029 ГОСТ 7796-70 | 11 | |||||
| 12 | Труба | 5001-05-126-01СП | 1 | 1 | 12 | |||
| 12 | Труба | 5001-05-126-01-20СП | 12 | |||||
| 13 | Воздухозаборник | 5001-05-123-20СП | 13 | |||||
| 13 | Воздухозаборник | 5001-05-123СП | 2 | 2 | 13 | |||
| 14 | Воздухоочиститель циклонный | 5001-05-122СП | 2 | 2 | 14 | |||
| 14 | Воздухоочиститель циклонный | 5001-05-122-20СП | 14 | |||||
| 15 | Труба | 5001-05-126СП | 1 | 1 | 15 | |||
| 15 | Труба | 5001-05-126-20СП | 15 | |||||
| 16 | Воздухоочиститель | 5001-05-121СП | 2 | 2 | 16 | |||
| 16 | Воздухоочиститель | 5001-05-121-20СП | 16 | |||||
| 17 | Бугель | 2505-05-134-20СП | 17 | |||||
| 17 | Бугель | 2501-05-134СП | 4 | 4 | 17 | |||
| 18 | Труба | 5001-05-125СП | 1 | 1 | 18 | |||
| 18 | Труба | 5001-05-125-20СП | 18 | |||||
| 19 | Бугель | 5001-05-1 | 2 | 2 | 19 | |||
| 20 | Рукав | 461401-07 | 2 | 2 | 20 | |||
| 20 | Рукав | 461401-07-20 | 20 | |||||
| 21 | Труба | 5001-05-131СП | 1 | 1 | 21 | |||
| 21 | Труба | 5001-05-131-20СП | 21 | |||||
| 22 | Болт М8-6gх30.30.88. 35.029 ГОСТ 7796-70 | Болт М8-6gх30.30.88. 35.029 ГОСТ 7796-70 | 22 | |||||
| 22 | Болт М8-6gх30.30.88. 35.019 ГОСТ 7796-70 | Болт М8-6gх30.30.88. 35.019 ГОСТ 7796-70 | 8 | 8 | 22 | |||
| 23 | Хомут | 403-05-25 | 8 | 8 | 23 | |||
| 23 | Хомут | 403-05-25-20 | 23 | |||||
| 24 | Клапан | 403-05-112СП | 2 | 2 | 24 | |||
| 25 | Сопло | 5001-05-101СП | 1 | 1 | 25 | |||
| 26 | Колпачок защитный | 404-05-92 | 2 | 2 | 26 | |||
| 27 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80 | 2 | 2 | 27 | |||
| 28 | Кольцо х МН | Кольцо 14х20 МН4152-62 | 2 | 2 | 28 | |||
| 29 | Болт Mx-x. ГОСТ | 282388 | 8 | 8 | 29 | |||
| 29 | Болт Mx-x. ГОСТ | 282388-20 | 29 | |||||
| 30 | Щиток предохранительный 0800.1928-00 | Щиток предохранительный 0800.1928-00 | 4 | 4 | 30 | |||
| 31 | Хомут 110-130/13-С7W | Хомут 110-130/13-С7W | 4 | 4 | 31 | |||
| 32 | Сильфон 0800.1930СП | Сильфон 0800.1930СП | 2 | 2 | 32 | |||
| 33 | прокладка | 450033 | 2 | 2 | 33 | |||
| 33 | Прокладка | 460033-20 | 33 | |||||
| 34 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 34 | |||||
| 34 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 12 | 12 | 34 | |||
| 35 | Болт М16х1,5-6gх60.88. 35.019 ГОСТ 7795-70 | Болт М16х1,5-6gх60.88. 35.019 ГОСТ 7795-70 | 4 | 4 | 35 | |||
| 35 | Болт М16х1,5-6gх60.88. 35.029 ГОСТ 7796-70 | Болт М16х1,5-6gх60.88. 35.029 ГОСТ 7796-70 | 35 | |||||
| 36 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 4 | 4 | 36 | |||
| 36 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 36 | |||||
| 37 | Шайба ГОСТ | 310270 | 4 | 4 | 37 | |||
| 37 | Шайба ГОСТ | 310270-20 | 37 |
