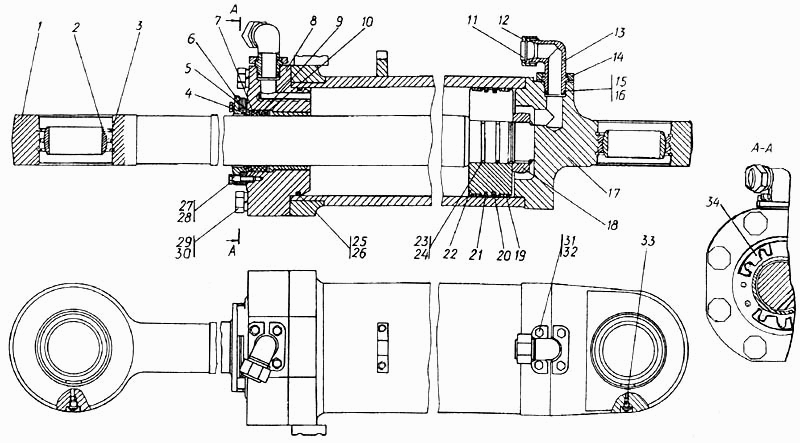

Гидроцилиндр 46-98-511-01СП/46-98-511-02СП
100%
Название детали
Гидроцилиндр
Заводской номер
46-98-511-01-20СП
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
46-98-511-02-20СП
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
46-98-511-01СП
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
46-98-511-02СП
Количество на модель
№
Название детали
Шток
Заводской номер
46-98-508
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
46-98-508-20
Количество на модель
№
1
Название детали
Подшипник ГОСТ
Заводской номер
9ШС110К
Количество на модель
2
№
2
Название детали
Кольцо СЦхр ГОСТ
Заводской номер
580850
Количество на модель
4
№
3
Название детали
Кольцо СКдхр ГОСТ
Заводской номер
580850-20
Количество на модель
№
3
Название детали
Грязесъемник 3-d ГОСТ 24811-81
Заводской номер
2501-93-506-03-СП
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
46-98-511
Количество на модель
4
№
4
Название детали
Фланец
Заводской номер
46-98-511-20
Количество на модель
№
4
Название детали
Кольцо
Заводской номер
2501-93-509
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
2501-93-509-20
Количество на модель
№
5
Название детали
Скребок
Заводской номер
46-93-527-01
Количество на модель
1
№
6
Название детали
Кольцо нажимное ГОСТ 22704-77/ГОСТ 15152-69
Заводской номер
КН100х125-2-ТШ-2-100
Количество на модель
№
7
Название детали
Кольцо нажимное ГОСТ 22704-77
Заводской номер
КН100х125-2
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
46-98-512-СП
Количество на модель
1
№
8
Название детали
Манжета ГОСТ 22704-77
Заводской номер
М100х125-2
Количество на модель
3
№
9
Название детали
Манжета ГОСТ 22704-77/ГОСТ 15152-69
Заводской номер
М100х125-2-ТШ-2-100
Количество на модель
№
9
Название детали
Кольцо ГОСТ 22704-77
Заводской номер
КО100х125-2
Количество на модель
1
№
10
Название детали
Кольцо ГОСТ 22704-77/ГОСТ 15152-69
Заводской номер
КО100х125-2-100
Количество на модель
№
10
Название детали
Заглушка
Заводской номер
46-98-510-20
Количество на модель
№
11
Название детали
Заглушка
Заводской номер
46-98-510
Количество на модель
2
№
11
Название детали
Орех
Заводской номер
46-98-512
Количество на модель
2
№
12
Название детали
Орех
Заводской номер
46-98-512-20
Количество на модель
№
12
Название детали
Угольник
Заводской номер
46-98-509
Количество на модель
2
№
13
Название детали
Угольник
Заводской номер
46-98-509-20
Количество на модель
№
13
Название детали
Защитная шайба
Заводской номер
700-40-6307
Количество на модель
2
№
15
Название детали
Кольцо 039-045-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Заводской номер
Кольцо 039-045-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Количество на модель
2
№
16
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
039-045-36-2-51-1668
Количество на модель
№
16
Название детали
Корпус
Заводской номер
46-98-514-СП
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
2501-93-504
Количество на модель
1
№
18
Название детали
Втулка опорная
Заводской номер
2501-93-513-01
Количество на модель
2
№
19
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
200-210-58-2-51-1668
Количество на модель
№
20
Название детали
Кольцо 200-210-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Заводской номер
Кольцо 200-210-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Количество на модель
2
№
20
Название детали
Кольцо уплотнительное
Заводской номер
2501-93-514-01
Количество на модель
2
№
21
Название детали
Поршень
Заводской номер
2501-93-507
Количество на модель
1
№
22
Название детали
Кольцо защитное
Заводской номер
2501-93-549
Количество на модель
2
№
23
Название детали
Кольцо 079-085-36-2-3 ГОСТ 18829-73
Заводской номер
Кольцо 079-085-36-2-3 ГОСТ 18829-73
Количество на модель
№
24
Название детали
Кольцо 079-085-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Заводской номер
Кольцо 079-085-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Количество на модель
2
№
24
Название детали
Кольцо защитное
Заводской номер
2501-93-508
Количество на модель
1
№
25
Название детали
Кольцо 210-220-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
Кольцо 210-220-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
Количество на модель
№
26
Название детали
Кольцо 210-220-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Заводской номер
Кольцо 210-220-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87
Количество на модель
1
№
26
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361-20
Количество на модель
№
27
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361
Количество на модель
11
№
27
Название детали
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 12.ОТ.65Г.019 ГОСТ 6402-70
Количество на модель
11
№
28
Название детали
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70
Количество на модель
№
28
Название детали
Болт MX-XX ГОСТ
Заводской номер
280960
Количество на модель
8
№
29
Название детали
Болт MX-XX ГОСТ
Заводской номер
280960-20
Количество на модель
№
29
Название детали
Шайба 30.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 30.65Г.019 ГОСТ 6402-70
Количество на модель
8
№
30
Название детали
Шайба 30.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 30.65Г.0221 ГОСТ 6402-70
Количество на модель
№
30
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544-20
Количество на модель
№
31
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544
Количество на модель
8
№
31
Название детали
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 16.ОТ.65Г.019 ГОСТ 6402-70
Количество на модель
8
№
32
Название детали
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70
Количество на модель
№
32
Название детали
Масленка 1.2.Ц6 ГОСТ 19853-74
Заводской номер
Масленка 1.2.Ц6 ГОСТ 19853-74
Количество на модель
4
№
33
Название детали
Прокладка
Заводской номер
46-93-522
Количество на модель
42
№
34
Название детали
Прокладка
Заводской номер
46-93-522-20
Количество на модель
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 46-98-511-01-20СП | |||||||
| Гидроцилиндр | 46-98-511-02-20СП | |||||||
| Гидроцилиндр | 46-98-511-01СП | |||||||
| Гидроцилиндр | 46-98-511-02СП | |||||||
| 1 | Шток | 46-98-508 | 1 | 1 | 1 | |||
| 1 | Шток | 46-98-508-20 | 1 | |||||
| 2 | Подшипник ГОСТ | 9ШС110К | 2 | 2 | 2 | |||
| 3 | Кольцо СЦхр ГОСТ | 580850 | 4 | 4 | 3 | |||
| 3 | Кольцо СКдхр ГОСТ | 580850-20 | 3 | |||||
| 4 | Грязесъемник 3-d ГОСТ 24811-81 | 2501-93-506-03-СП | 1 | 1 | 4 | |||
| 4 | Фланец | 46-98-511 | 4 | 4 | 4 | |||
| 4 | Фланец | 46-98-511-20 | 4 | |||||
| 5 | Кольцо | 2501-93-509 | 1 | 1 | 5 | |||
| 5 | Кольцо | 2501-93-509-20 | 5 | |||||
| 6 | Скребок | 46-93-527-01 | 1 | 1 | 6 | |||
| 7 | Кольцо нажимное ГОСТ 22704-77/ГОСТ 15152-69 | КН100х125-2-ТШ-2-100 | 7 | |||||
| 7 | Кольцо нажимное ГОСТ 22704-77 | КН100х125-2 | 1 | 1 | 7 | |||
| 8 | Крышка | 46-98-512-СП | 1 | 1 | 8 | |||
| 9 | Манжета ГОСТ 22704-77 | М100х125-2 | 3 | 3 | 9 | |||
| 9 | Манжета ГОСТ 22704-77/ГОСТ 15152-69 | М100х125-2-ТШ-2-100 | 9 | |||||
| 10 | Кольцо ГОСТ 22704-77 | КО100х125-2 | 1 | 1 | 10 | |||
| 10 | Кольцо ГОСТ 22704-77/ГОСТ 15152-69 | КО100х125-2-100 | 10 | |||||
| 11 | Заглушка | 46-98-510-20 | 11 | |||||
| 11 | Заглушка | 46-98-510 | 2 | 2 | 11 | |||
| 12 | Орех | 46-98-512 | 2 | 2 | 12 | |||
| 12 | Орех | 46-98-512-20 | 12 | |||||
| 13 | Угольник | 46-98-509 | 2 | 2 | 13 | |||
| 13 | Угольник | 46-98-509-20 | 13 | |||||
| 15 | Защитная шайба | 700-40-6307 | 2 | 2 | 15 | |||
| 16 | Кольцо 039-045-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 039-045-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | 2 | 2 | 16 | |||
| 16 | Кольцо ГОСТ /ТУ- | 039-045-36-2-51-1668 | 16 | |||||
| 17 | Корпус | 46-98-514-СП | 1 | 1 | 17 | |||
| 18 | Гайка | 2501-93-504 | 1 | 1 | 18 | |||
| 19 | Втулка опорная | 2501-93-513-01 | 2 | 2 | 19 | |||
| 20 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 200-210-58-2-51-1668 | 20 | |||||
| 20 | Кольцо 200-210-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 200-210-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | 2 | 2 | 20 | |||
| 21 | Кольцо уплотнительное | 2501-93-514-01 | 2 | 2 | 21 | |||
| 22 | Поршень | 2501-93-507 | 1 | 1 | 22 | |||
| 23 | Кольцо защитное | 2501-93-549 | 2 | 2 | 23 | |||
| 24 | Кольцо 079-085-36-2-3 ГОСТ 18829-73 | Кольцо 079-085-36-2-3 ГОСТ 18829-73 | 24 | |||||
| 24 | Кольцо 079-085-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 079-085-36-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | 2 | 2 | 24 | |||
| 25 | Кольцо защитное | 2501-93-508 | 1 | 1 | 25 | |||
| 26 | Кольцо 210-220-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | Кольцо 210-220-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | 26 | |||||
| 26 | Кольцо 210-220-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | Кольцо 210-220-58-2-В14-1-НТА ГОСТ 18829-73/ТУ 005.1166-87 | 1 | 1 | 26 | |||
| 27 | Болт MX-XX ГОСТ | 280361-20 | 27 | |||||
| 27 | Болт MX-XX ГОСТ | 280361 | 11 | 11 | 27 | |||
| 28 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.019 ГОСТ 6402-70 | 11 | 11 | 28 | |||
| 28 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 12.ОТ.65Г.0221 ГОСТ 6402-70 | 28 | |||||
| 29 | Болт MX-XX ГОСТ | 280960 | 8 | 8 | 29 | |||
| 29 | Болт MX-XX ГОСТ | 280960-20 | 29 | |||||
| 30 | Шайба 30.65Г.019 ГОСТ 6402-70 | Шайба 30.65Г.019 ГОСТ 6402-70 | 8 | 8 | 30 | |||
| 30 | Шайба 30.65Г.0221 ГОСТ 6402-70 | Шайба 30.65Г.0221 ГОСТ 6402-70 | 30 | |||||
| 31 | Болт MX-XX ГОСТ | 280544-20 | 31 | |||||
| 31 | Болт MX-XX ГОСТ | 280544 | 8 | 8 | 31 | |||
| 32 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.019 ГОСТ 6402-70 | 8 | 8 | 32 | |||
| 32 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | Шайба 16.ОТ.65Г.0221 ГОСТ 6402-70 | 32 | |||||
| 33 | Масленка 1.2.Ц6 ГОСТ 19853-74 | Масленка 1.2.Ц6 ГОСТ 19853-74 | 4 | 4 | 33 | |||
| 34 | Прокладка | 46-93-522 | 42 | 42 | 34 | |||
| 34 | Прокладка | 46-93-522-20 | 34 |
