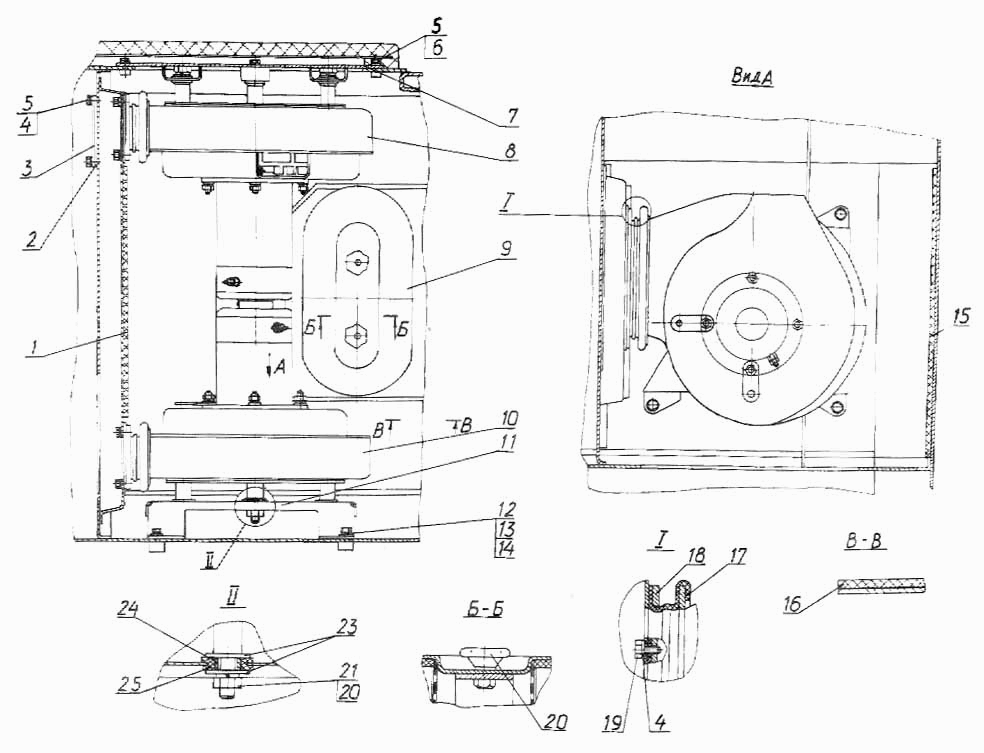

Установка вентиляторов кабины
100%
Название детали
Установка вентиляторов кабины
Заводской номер
25.01-57-2-СП
Количество на модель
№
Название детали
Установка вентиляторов кабины
Заводской номер
25.01-57-2-10-СП
Количество на модель
№
Название детали
Установка вентиляторов кабины
Заводской номер
25.01-57-2-20-СП
Количество на модель
№
Название детали
Лист
Заводской номер
500136
Количество на модель
1
№
1
Название детали
Проставка
Заводской номер
400295-20
Количество на модель
№
2
Название детали
прокладка
Заводской номер
400295
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
401-24-269
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
401-24-269-20
Количество на модель
№
3
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
310110
Количество на модель
12
№
4
Название детали
Шайба 6.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310110-20
Количество на модель
№
4
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М6-6gх16.88.35.029 ГОСТ 7798-70
Количество на модель
№
5
Название детали
Болт М- х ГОСТ
Заводской номер
Болт М6-6gх16.88.35.019 ГОСТ 7798-70
Количество на модель
12
№
5
Название детали
Шайба кп. ГОСТ
Заводской номер
310120
Количество на модель
8
№
6
Название детали
Шайба кп. ГОСТ
Заводской номер
310120-20
Количество на модель
№
6
Название детали
Крышка
Заводской номер
25.01-57-102-СП
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
25.01-57-102-20-СП
Количество на модель
№
7
Название детали
Вентилятор
Заводской номер
25.01-57-101-20-СП
Количество на модель
№
8
Название детали
Вентилятор
Заводской номер
25.01-57-101-10-СП
Количество на модель
№
8
Название детали
Вентилятор
Заводской номер
25.01-57-101-СП
Количество на модель
1
№
8
Название детали
Кассета
Заводской номер
401-57-105-СП
Количество на модель
1
№
9
Название детали
Кассета
Заводской номер
401-57-105-20-СП
Количество на модель
№
9
Название детали
Лист
Заводской номер
500134
Количество на модель
1
№
10
Название детали
Вентилятор
Заводской номер
25.01-57-101-01-20-СП
Количество на модель
№
10
Название детали
Вентилятор
Заводской номер
25.01-57-101-01-10-СП
Количество на модель
№
10
Название детали
Вентилятор
Заводской номер
25.01-57-101-01-СП
Количество на модель
1
№
10
Название детали
Проставка
Заводской номер
401-57-4
Количество на модель
1
№
11
Название детали
Проставка
Заводской номер
401-57-4-20
Количество на модель
№
11
Название детали
Болт М8-6gх16.88.35.019 ГОСТ 7796-70
Заводской номер
Болт М8-6gх16.88.35.019 ГОСТ 7796-70
Количество на модель
3
№
12
Название детали
Болт М8-6gх16.88.35.029 ГОСТ 7796-70
Заводской номер
Болт М8-6gх16.88.35.029 ГОСТ 7796-70
Количество на модель
№
12
Название детали
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Заводской номер
Шайба 8Т.65Г.0221 ГОСТ 6402-70
Количество на модель
№
13
Название детали
Шайба 8Т.65Г.019 ГОСТ 6402-70
Заводской номер
Шайба 8Т.65Г.019 ГОСТ 6402-70
Количество на модель
3
№
13
Название детали
Шайба ГОСТ
Заводской номер
310140
Количество на модель
3
№
14
Название детали
Шайба ГОСТ
Заводской номер
310140-20
Количество на модель
№
14
Название детали
Лист
Заводской номер
500135
Количество на модель
1
№
15
Название детали
чехол
Заводской номер
700-40-6735
Количество на модель
2
№
17
Название детали
Фланец
Заводской номер
25.01-57-105-20-СП
Количество на модель
№
18
Название детали
Фланец
Заводской номер
25.01-57-105-СП
Количество на модель
1
№
18
Название детали
Гайка М6-7Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М6-7Н.6.019 ГОСТ 5915-70
Количество на модель
8
№
19
Название детали
Гайка М6-7Н.6.029 ГОСТ 5915-70
Заводской номер
Гайка М6-7Н.6.029 ГОСТ 5915-70
Количество на модель
№
19
Название детали
Гайка специальная
Заводской номер
70-99-110СП
Количество на модель
2
№
20
Название детали
Шайба Т.Г. ГОСТ
Заводской номер
Шайба 10.0Т.65Г.019 ГОСТ 6402-70
Количество на модель
6
№
21
Название детали
Шайба Т.Г. ГОСТ
Заводской номер
Шайба 10.0Т.65Г.0221 ГОСТ 6402-70
Количество на модель
№
21
Название детали
Гайка МН. ГОСТ
Заводской номер
Гайка М10-7Н.6.029 ГОСТ 5915-70
Количество на модель
№
22
Название детали
Гайка М10-7Н.6.019 ГОСТ 5915-70
Заводской номер
Гайка М10-7Н.6.019 ГОСТ 5915-70
Количество на модель
6
№
22
Название детали
Шайба
Заводской номер
25.01-57-6
Количество на модель
12
№
23
Название детали
Шайба
Заводской номер
25.01-57-6-20
Количество на модель
№
23
Название детали
Втулка
Заводской номер
25.01-57-7
Количество на модель
6
№
24
Название детали
Втулка
Заводской номер
25.01-57-7-20
Количество на модель
№
24
Название детали
Кольцо
Заводской номер
700-40-6736
Количество на модель
6
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка вентиляторов кабины | 25.01-57-2-СП | |||||||
| Установка вентиляторов кабины | 25.01-57-2-10-СП | |||||||
| Установка вентиляторов кабины | 25.01-57-2-20-СП | |||||||
| 1 | Лист | 500136 | 1 | 1 | 1 | |||
| 2 | Проставка | 400295-20 | 2 | |||||
| 2 | прокладка | 400295 | 1 | 1 | 2 | |||
| 3 | Крышка | 401-24-269 | 1 | 1 | 3 | |||
| 3 | Крышка | 401-24-269-20 | 3 | |||||
| 4 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 310110 | 12 | 12 | 4 | |||
| 4 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | 310110-20 | 4 | |||||
| 5 | Болт М- х ГОСТ | Болт М6-6gх16.88.35.029 ГОСТ 7798-70 | 5 | |||||
| 5 | Болт М- х ГОСТ | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 | 12 | 12 | 5 | |||
| 6 | Шайба кп. ГОСТ | 310120 | 8 | 8 | 6 | |||
| 6 | Шайба кп. ГОСТ | 310120-20 | 6 | |||||
| 7 | Крышка | 25.01-57-102-СП | 1 | 1 | 7 | |||
| 7 | Крышка | 25.01-57-102-20-СП | 7 | |||||
| 8 | Вентилятор | 25.01-57-101-20-СП | 8 | |||||
| 8 | Вентилятор | 25.01-57-101-10-СП | 8 | |||||
| 8 | Вентилятор | 25.01-57-101-СП | 1 | 1 | 8 | |||
| 9 | Кассета | 401-57-105-СП | 1 | 1 | 9 | |||
| 9 | Кассета | 401-57-105-20-СП | 9 | |||||
| 10 | Лист | 500134 | 1 | 1 | 10 | |||
| 10 | Вентилятор | 25.01-57-101-01-20-СП | 10 | |||||
| 10 | Вентилятор | 25.01-57-101-01-10-СП | 10 | |||||
| 10 | Вентилятор | 25.01-57-101-01-СП | 1 | 1 | 10 | |||
| 11 | Проставка | 401-57-4 | 1 | 1 | 11 | |||
| 11 | Проставка | 401-57-4-20 | 11 | |||||
| 12 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | 3 | 3 | 12 | |||
| 12 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | Болт М8-6gх16.88.35.029 ГОСТ 7796-70 | 12 | |||||
| 13 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | 13 | |||||
| 13 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | 3 | 3 | 13 | |||
| 14 | Шайба ГОСТ | 310140 | 3 | 3 | 14 | |||
| 14 | Шайба ГОСТ | 310140-20 | 14 | |||||
| 15 | Лист | 500135 | 1 | 1 | 15 | |||
| 17 | чехол | 700-40-6735 | 2 | 2 | 17 | |||
| 18 | Фланец | 25.01-57-105-20-СП | 18 | |||||
| 18 | Фланец | 25.01-57-105-СП | 1 | 1 | 18 | |||
| 19 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | Гайка М6-7Н.6.019 ГОСТ 5915-70 | 8 | 8 | 19 | |||
| 19 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | Гайка М6-7Н.6.029 ГОСТ 5915-70 | 19 | |||||
| 20 | Гайка специальная | 70-99-110СП | 2 | 2 | 20 | |||
| 21 | Шайба Т.Г. ГОСТ | Шайба 10.0Т.65Г.019 ГОСТ 6402-70 | 6 | 6 | 21 | |||
| 21 | Шайба Т.Г. ГОСТ | Шайба 10.0Т.65Г.0221 ГОСТ 6402-70 | 21 | |||||
| 22 | Гайка МН. ГОСТ | Гайка М10-7Н.6.029 ГОСТ 5915-70 | 22 | |||||
| 22 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | Гайка М10-7Н.6.019 ГОСТ 5915-70 | 6 | 6 | 22 | |||
| 23 | Шайба | 25.01-57-6 | 12 | 12 | 23 | |||
| 23 | Шайба | 25.01-57-6-20 | 23 | |||||
| 24 | Втулка | 25.01-57-7 | 6 | 6 | 24 | |||
| 24 | Втулка | 25.01-57-7-20 | 24 | |||||
| 25 | Кольцо | 700-40-6736 | 6 | 6 | 25 |
