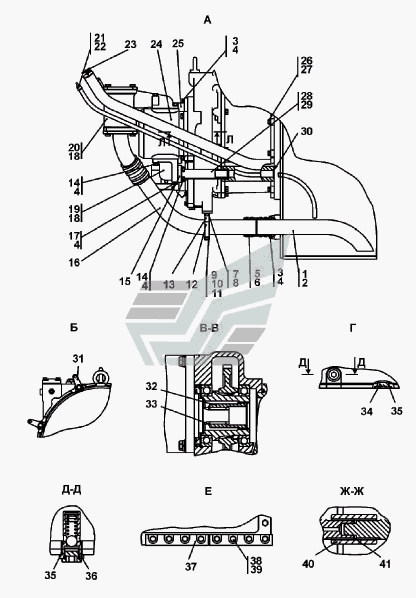

Установка трансмиссии
100%
Название детали
Трубопровод
Заводской номер
1101-16-100СП(SP)
Количество на модель
№
1
Название детали
Трубопровод
Заводской номер
1101-16-100-20СП(SP)
Количество на модель
1
№
1
Название детали
Кольцо- - ИРП
Заводской номер
Кольцо 075-081-36-2-ИРП1314-1
Количество на модель
1
№
2
Название детали
Болт M12
Заводской номер
Болт M12-6gx25
Количество на модель
9
№
3
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
59
№
4
Название детали
Рукав
Заводской номер
46 1602
Количество на модель
2
№
5
Название детали
Хомут стяжной червячный
Заводской номер
Хомут стяжной червячный
Количество на модель
8
№
6
Название детали
Болт M10
Заводской номер
Болт M10-6gx20
Количество на модель
2
№
7
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
2
№
8
Название детали
Болт M- x
Заводской номер
28 0150
Количество на модель
№
9
Название детали
Болт M- x
Заводской номер
28 0150-20
Количество на модель
6
№
9
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
4
№
10
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
2
№
11
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
№
11
Название детали
Бугель
Заводской номер
1101-16-3
Количество на модель
№
12
Название детали
Бугель
Заводской номер
1101-16-3-20
Количество на модель
1
№
12
Название детали
Опора
Заводской номер
1101-16-101-20СП(SP)
Количество на модель
1
№
13
Название детали
Опора
Заводской номер
1101-16-101СП(SP)
Количество на модель
№
13
Название детали
Болт M12
Заводской номер
Болт M12-6gx30
Количество на модель
12
№
14
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
15
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
2
№
15
Название детали
Труба
Заводской номер
1101-16-5
Количество на модель
№
16
Название детали
Труба
Заводской номер
1101-16-5-20
Количество на модель
1
№
16
Название детали
Болт М х ГОСТ
Заводской номер
28 1391
Количество на модель
№
17
Название детали
Болт M12
Заводской номер
28 1391-20
Количество на модель
2
№
17
Название детали
Кольцо- -
Заводской номер
Кольцо 060-070-58-2-51-1668
Количество на модель
2
№
18
Название детали
Фланец
Заводской номер
1101-16-2
Количество на модель
№
19
Название детали
Фланец
Заводской номер
1101-16-2-20
Количество на модель
1
№
19
Название детали
Заборник
Заводской номер
1101-16-103-20СП(SP)
Количество на модель
1
№
20
Название детали
Заборник
Заводской номер
1101-16-103СП(SP)
Количество на модель
№
20
Название детали
Линия
Заводской номер
3501-16-102-05СП(SP)
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
700-40-6575
Количество на модель
1
№
22
Название детали
Пробка
Заводской номер
2501-15-124-20СП(SP)
Количество на модель
1
№
23
Название детали
Пробка
Заводской номер
2501-15-124СП(SP)
Количество на модель
№
23
Название детали
Насос НШ 100А-3Т
Заводской номер
Насос НШ 100А-3Т
Количество на модель
1
№
24
Название детали
Насос НШ 100А-3
Заводской номер
Насос НШ 100А-3
Количество на модель
№
24
Название детали
Кожух
Заводской номер
1101-16-115-20СП(SP)
Количество на модель
1
№
25
Название детали
Кожух
Заводской номер
1101-16-115СП(SP)
Количество на модель
№
25
Название детали
Болт Mx- x
Заводской номер
28 0500-20
Количество на модель
11
№
26
Название детали
Болт Mx
Заводской номер
28 0500
Количество на модель
№
26
Название детали
Шайба
Заводской номер
Шайба 14 ОТ
Количество на модель
36
№
27
Название детали
Труба
Заводской номер
1101-16-104-20СП(SP)
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
1101-16-104СП(SP)
Количество на модель
№
28
Название детали
Кольцо- -
Заводской номер
Кольцо 032-038-36-2-51-1668
Количество на модель
13
№
29
Название детали
Кольцо- -
Заводской номер
Кольцо 039-045-36-2-51-1668
Количество на модель
1
№
30
Название детали
Планка
Заводской номер
400-10-8-20
Количество на модель
4
№
31
Название детали
Планка
Заводской номер
400-10-8
Количество на модель
№
31
Название детали
Муфта
Заводской номер
2501-15-103
Количество на модель
1
№
32
Название детали
Кольцо С ГОСТ
Заводской номер
58 0307
Количество на модель
1
№
33
Название детали
Пробка
Заводской номер
37 5969
Количество на модель
№
34
Название детали
Пробка
Заводской номер
37 5969-20
Количество на модель
1
№
34
Название детали
Клапан
Заводской номер
1101-16-112-20СП(SP)
Количество на модель
1
№
36
Название детали
Кольцо- -
Заводской номер
Кольцо 040-045-30-2-3
Количество на модель
2
№
36
Название детали
Клапан
Заводской номер
1101-16-112СП(SP)
Количество на модель
№
36
Название детали
Планка
Заводской номер
1101-16-42
Количество на модель
№
37
Название детали
Планка
Заводской номер
1101-16-42-20
Количество на модель
8
№
37
Название детали
Болт M16
Заводской номер
28 0551-02
Количество на модель
№
38
Название детали
Болт M16
Заводской номер
28 0551-02-20
Количество на модель
28
№
38
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
60
№
39
Название детали
Муфта
Заводской номер
1101-16-41
Количество на модель
1
№
40
Название детали
Кольцо С
Заводской номер
58 0405
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 1101-16-100СП(SP) | 1 | |||||
| 1 | Трубопровод | 1101-16-100-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Кольцо- - ИРП | Кольцо 075-081-36-2-ИРП1314-1 | 1 | 1 | 2 | |||
| 3 | Болт M12 | Болт M12-6gx25 | 9 | 9 | 3 | |||
| 4 | Шайба ОТ | Шайба 12 ОТ | 59 | 59 | 4 | |||
| 5 | Рукав | 46 1602 | 2 | 2 | 5 | |||
| 6 | Хомут стяжной червячный | Хомут стяжной червячный | 8 | 8 | 6 | |||
| 7 | Болт M10 | Болт M10-6gx20 | 2 | 2 | 7 | |||
| 8 | Шайба ОТ | Шайба 10 ОТ | 2 | 2 | 8 | |||
| 9 | Болт M- x | 28 0150 | 9 | |||||
| 9 | Болт M- x | 28 0150-20 | 6 | 6 | 9 | |||
| 10 | Шайба 8Т | Шайба 8Т | 4 | 4 | 10 | |||
| 11 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 2 | 2 | 11 | |||
| 11 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 11 | |||||
| 12 | Бугель | 1101-16-3 | 12 | |||||
| 12 | Бугель | 1101-16-3-20 | 1 | 1 | 12 | |||
| 13 | Опора | 1101-16-101-20СП(SP) | 1 | 1 | 13 | |||
| 13 | Опора | 1101-16-101СП(SP) | 13 | |||||
| 14 | Болт M12 | Болт M12-6gx30 | 12 | 12 | 14 | |||
| 15 | Фланец | 2501-26-83 | 15 | |||||
| 15 | Фланец | 2501-26-83-20 | 2 | 2 | 15 | |||
| 16 | Труба | 1101-16-5 | 16 | |||||
| 16 | Труба | 1101-16-5-20 | 1 | 1 | 16 | |||
| 17 | Болт М х ГОСТ | 28 1391 | 17 | |||||
| 17 | Болт M12 | 28 1391-20 | 2 | 2 | 17 | |||
| 18 | Кольцо- - | Кольцо 060-070-58-2-51-1668 | 2 | 2 | 18 | |||
| 19 | Фланец | 1101-16-2 | 19 | |||||
| 19 | Фланец | 1101-16-2-20 | 1 | 1 | 19 | |||
| 20 | Заборник | 1101-16-103-20СП(SP) | 1 | 1 | 20 | |||
| 20 | Заборник | 1101-16-103СП(SP) | 20 | |||||
| 21 | Линия | 3501-16-102-05СП(SP) | 1 | 1 | 21 | |||
| 22 | прокладка | 700-40-6575 | 1 | 1 | 22 | |||
| 23 | Пробка | 2501-15-124-20СП(SP) | 1 | 1 | 23 | |||
| 23 | Пробка | 2501-15-124СП(SP) | 23 | |||||
| 24 | Насос НШ 100А-3Т | Насос НШ 100А-3Т | 1 | 1 | 24 | |||
| 24 | Насос НШ 100А-3 | Насос НШ 100А-3 | 24 | |||||
| 25 | Кожух | 1101-16-115-20СП(SP) | 1 | 1 | 25 | |||
| 25 | Кожух | 1101-16-115СП(SP) | 25 | |||||
| 26 | Болт Mx- x | 28 0500-20 | 11 | 11 | 26 | |||
| 26 | Болт Mx | 28 0500 | 26 | |||||
| 27 | Шайба | Шайба 14 ОТ | 36 | 36 | 27 | |||
| 28 | Труба | 1101-16-104-20СП(SP) | 1 | 1 | 28 | |||
| 28 | Труба | 1101-16-104СП(SP) | 28 | |||||
| 29 | Кольцо- - | Кольцо 032-038-36-2-51-1668 | 13 | 13 | 29 | |||
| 30 | Кольцо- - | Кольцо 039-045-36-2-51-1668 | 1 | 1 | 30 | |||
| 31 | Планка | 400-10-8-20 | 4 | 4 | 31 | |||
| 31 | Планка | 400-10-8 | 31 | |||||
| 32 | Муфта | 2501-15-103 | 1 | 1 | 32 | |||
| 33 | Кольцо С ГОСТ | 58 0307 | 1 | 1 | 33 | |||
| 34 | Пробка | 37 5969 | 34 | |||||
| 34 | Пробка | 37 5969-20 | 1 | 1 | 34 | |||
| 36 | Клапан | 1101-16-112-20СП(SP) | 1 | 1 | 36 | |||
| 36 | Кольцо- - | Кольцо 040-045-30-2-3 | 2 | 2 | 36 | |||
| 36 | Клапан | 1101-16-112СП(SP) | 36 | |||||
| 37 | Планка | 1101-16-42 | 37 | |||||
| 37 | Планка | 1101-16-42-20 | 8 | 8 | 37 | |||
| 38 | Болт M16 | 28 0551-02 | 38 | |||||
| 38 | Болт M16 | 28 0551-02-20 | 28 | 28 | 38 | |||
| 39 | Шайба ОТ | Шайба 16 ОТ | 60 | 60 | 39 | |||
| 40 | Муфта | 1101-16-41 | 1 | 1 | 40 | |||
| 41 | Кольцо С | 58 0405 | 1 | 1 | 41 |
