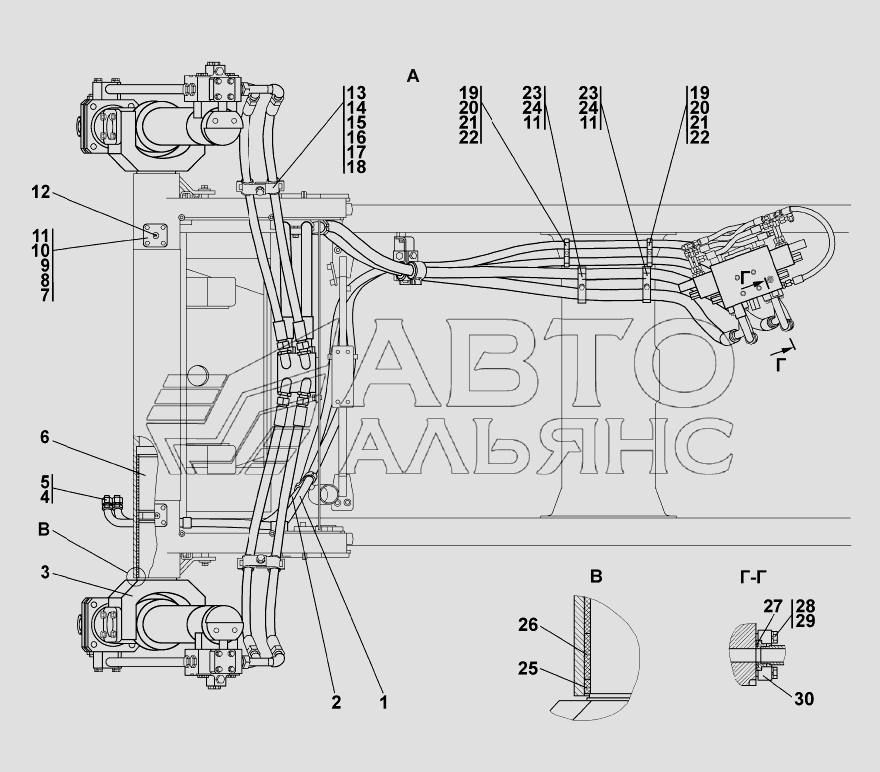

Установка гидроцилиндров
100%
Название детали
Рукав высокого давления армированный
Заводской номер
46-26-355-35СП(SP)
Количество на модель
№
1
Название детали
Рукав высокого давления
Заводской номер
46-26-355-35-20СП(SP)
Количество на модель
1
№
1
Название детали
Рукав высокого давления армированный
Заводской номер
46-26-355-34СП(SP)
Количество на модель
№
2
Название детали
Рукав высокого давления
Заводской номер
46-26-355-34-20СП(SP)
Количество на модель
1
№
2
Название детали
Вот
Заводской номер
2001-26-85-20СП(SP)
Количество на модель
2
№
3
Название детали
Вот
Заводской номер
2001-26-85СП(SP)
Количество на модель
№
3
Название детали
Заглушка
Заводской номер
400-26-55
Количество на модель
№
4
Название детали
Заглушка
Заводской номер
400-26-55-20
Количество на модель
2
№
4
Название детали
Гаечный ключ
Заводской номер
Н.036.01.3005
Количество на модель
№
5
Название детали
Гаечный ключ
Заводской номер
Н.036.01.3005-01
Количество на модель
2
№
5
Название детали
Опорная втулка
Заводской номер
2001-26-293
Количество на модель
2
№
6
Название детали
Стопор
Заводской номер
46-26-654
Количество на модель
2
№
7
Название детали
Крышка
Заводской номер
46-26-659
Количество на модель
№
8
Название детали
Крышка
Заводской номер
46-26-659-20
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
315425
Количество на модель
№
9
Название детали
Шайба
Заводской номер
315425-20
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
12
№
10
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
24
№
11
Название детали
Масленка
Заводской номер
ГОСТ19853-74
Количество на модель
№
12
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
№
13
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
6
№
13
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
6
№
14
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
№
14
Название детали
Втулка
Заводской номер
400354-05
Количество на модель
6
№
15
Название детали
Орех
Заводской номер
ГОСТ5915-70
Количество на модель
4
№
17
Название детали
Бугель
Заводской номер
312501-26-141-20
Количество на модель
7
№
19
Название детали
Бугель
Заводской номер
312501-26-141
Количество на модель
№
19
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
10
№
20
Название детали
Бугель
Заводской номер
2501-98-551-20
Количество на модель
5
№
23
Название детали
Бугель
Заводской номер
2501-98-551
Количество на модель
№
23
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361
Количество на модель
№
24
Название детали
Болт MX-XX ГОСТ
Заводской номер
280361-20
Количество на модель
3
№
24
Название детали
КОЛЬЦО
Заводской номер
2001-26-299
Количество на модель
2
№
25
Название детали
Опорная втулка
Заводской номер
2001-26-137
Количество на модель
18
№
26
Название детали
КОЛЬЦО
Заводской номер
ГОСТ18829-73
Количество на модель
6
№
27
Название детали
Болт M- x
Заводской номер
280250
Количество на модель
№
28
Название детали
Болт M- x
Заводской номер
280250-20
Количество на модель
18
№
28
Название детали
Фланец
Заводской номер
313512-26-537
Количество на модель
№
30
Название детали
Фланец
Заводской номер
313512-26-537-20
Количество на модель
12
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав высокого давления армированный | 46-26-355-35СП(SP) | 1 | |||||
| 1 | Рукав высокого давления | 46-26-355-35-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Рукав высокого давления армированный | 46-26-355-34СП(SP) | 2 | |||||
| 2 | Рукав высокого давления | 46-26-355-34-20СП(SP) | 1 | 1 | 2 | |||
| 3 | Вот | 2001-26-85-20СП(SP) | 2 | 2 | 3 | |||
| 3 | Вот | 2001-26-85СП(SP) | 3 | |||||
| 4 | Заглушка | 400-26-55 | 4 | |||||
| 4 | Заглушка | 400-26-55-20 | 2 | 2 | 4 | |||
| 5 | Гаечный ключ | Н.036.01.3005 | 5 | |||||
| 5 | Гаечный ключ | Н.036.01.3005-01 | 2 | 2 | 5 | |||
| 6 | Опорная втулка | 2001-26-293 | 2 | 2 | 6 | |||
| 7 | Стопор | 46-26-654 | 2 | 2 | 7 | |||
| 8 | Крышка | 46-26-659 | 8 | |||||
| 8 | Крышка | 46-26-659-20 | 2 | 2 | 8 | |||
| 9 | Шайба | 315425 | 9 | |||||
| 9 | Шайба | 315425-20 | 2 | 2 | 9 | |||
| 10 | Болт | ГОСТ7796-70 | 12 | 12 | 10 | |||
| 11 | Шайба | ГОСТ6402-70 | 24 | 24 | 11 | |||
| 12 | Масленка | ГОСТ19853-74 | 12 | |||||
| 13 | Скоба | 2501-26-300 | 13 | |||||
| 13 | Скоба | 2501-26-300-20 | 6 | 6 | 13 | |||
| 14 | Планка | 2501-26-301-20 | 6 | 6 | 14 | |||
| 14 | Планка | 2501-26-301 | 14 | |||||
| 15 | Втулка | 400354-05 | 6 | 6 | 15 | |||
| 17 | Орех | ГОСТ5915-70 | 4 | 4 | 17 | |||
| 19 | Бугель | 312501-26-141-20 | 7 | 7 | 19 | |||
| 19 | Бугель | 312501-26-141 | 19 | |||||
| 20 | Прокладка | 700-40-6684-03 | 10 | 10 | 20 | |||
| 23 | Бугель | 2501-98-551-20 | 5 | 5 | 23 | |||
| 23 | Бугель | 2501-98-551 | 23 | |||||
| 24 | Болт MX-XX ГОСТ | 280361 | 24 | |||||
| 24 | Болт MX-XX ГОСТ | 280361-20 | 3 | 3 | 24 | |||
| 25 | КОЛЬЦО | 2001-26-299 | 2 | 2 | 25 | |||
| 26 | Опорная втулка | 2001-26-137 | 18 | 18 | 26 | |||
| 27 | КОЛЬЦО | ГОСТ18829-73 | 6 | 6 | 27 | |||
| 28 | Болт M- x | 280250 | 28 | |||||
| 28 | Болт M- x | 280250-20 | 18 | 18 | 28 | |||
| 30 | Фланец | 313512-26-537 | 30 | |||||
| 30 | Фланец | 313512-26-537-20 | 12 | 12 | 30 |
