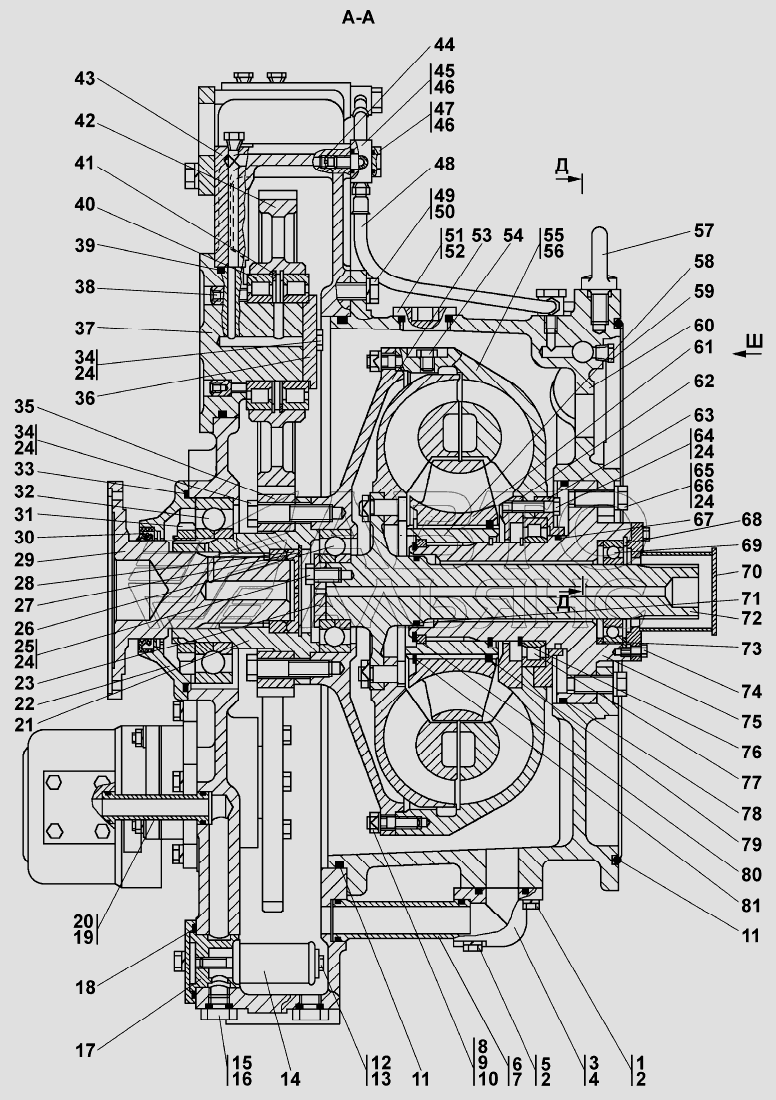

Гидротрансформатор с редуктором привода насосов
100%
Название детали
Болт M- x
Заводской номер
280230
Количество на модель
№
1
Название детали
Болт M- x
Заводской номер
280230-20
Количество на модель
№
1
Название детали
Шайба
Заводской номер
ГОСТ6402-70
Количество на модель
№
2
Название детали
Фланец
Заводской номер
2001-14-16
Количество на модель
№
3
Название детали
КОЛЬЦО
Заводской номер
ТУ2531-260-00149245-00
Количество на модель
№
4
Название детали
Болт M- x
Заводской номер
280285-20
Количество на модель
№
5
Название детали
Болт M- x
Заводской номер
280285
Количество на модель
№
5
Название детали
Втулка
Заводской номер
2001-14-48
Количество на модель
№
6
Название детали
Шпилька Мх(, п)/(- )х ГОСТ
Заводской номер
290320
Количество на модель
№
8
Название детали
Шпилька Мх(, п)/(- )х ГОСТ
Заводской номер
290320-20
Количество на модель
№
8
Название детали
Стопорная пластина
Заводской номер
315215-01
Количество на модель
№
9
Название детали
Гайка Mx
Заводской номер
300213
Количество на модель
№
10
Название детали
КОЛЬЦО
Заводской номер
400468-15
Количество на модель
№
11
Название детали
Болт M- x
Заводской номер
280187
Количество на модель
№
12
Название детали
Втулка
Заводской номер
2001-14-37
Количество на модель
№
13
Название детали
Маслозаборник
Заводской номер
312501-90-24СП(SP)
Количество на модель
№
14
Название детали
Пробка
Заводской номер
375625-20
Количество на модель
№
15
Название детали
Пробка
Заводской номер
375625
Количество на модель
№
15
Название детали
Втулка
Заводской номер
2001-14-49
Количество на модель
№
17
Название детали
Втулка
Заводской номер
2001-14-58
Количество на модель
№
20
Название детали
Втулка
Заводской номер
2001-14-18СП(SP)
Количество на модель
№
21
Название детали
Крышка
Заводской номер
2001-14-76
Количество на модель
№
22
Название детали
Крышка
Заводской номер
2001-14-33
Количество на модель
№
23
Название детали
Проволока
Заводской номер
ГОСТ3282-74
Количество на модель
№
24
Название детали
Болт
Заводской номер
285330
Количество на модель
№
25
Название детали
Подшипник Л
Заводской номер
6-176311Л
Количество на модель
№
26
Название детали
Кольцо С80 ГОСТ 13941-86
Заводской номер
580676
Количество на модель
№
27
Название детали
Заглушка
Заводской номер
2001-14-64
Количество на модель
№
28
Название детали
Фланец
Заводской номер
2001-14-15
Количество на модель
№
29
Название детали
Манжета
Заводской номер
Манжета95-120-12
Количество на модель
№
30
Название детали
ДЕВУШКА
Заводской номер
2001-14-85
Количество на модель
№
31
Название детали
Подшипник БТ
Заводской номер
6-176220БТ
Количество на модель
№
32
Название детали
Болт Mx- x
Заводской номер
280561
Количество на модель
№
34
Название детали
Шестерня
Заводской номер
2001-14-17
Количество на модель
№
35
Название детали
Крышка
Заводской номер
2001-14-31
Количество на модель
№
36
Название детали
Крышка
Заводской номер
2001-14-7
Количество на модель
№
37
Название детали
Заглушка
Заводской номер
2001-14-42
Количество на модель
№
38
Название детали
Подшипник ГОСТ
Заводской номер
42215КМ
Количество на модель
№
40
Название детали
Кольцо С ГОСТ
Заводской номер
580821
Количество на модель
№
41
Название детали
Шестерня
Заводской номер
2001-14-18
Количество на модель
№
42
Название детали
корпус
Заводской номер
2001-14-2
Количество на модель
№
43
Название детали
корпус
Заводской номер
2001-14-2-20
Количество на модель
№
44
Название детали
Пробка
Заводской номер
2001-14-46
Количество на модель
№
44
Название детали
Угольник
Заводской номер
2501-20-57-01
Количество на модель
№
45
Название детали
Зажимной болт
Заводской номер
2701-12-45-20
Количество на модель
№
47
Название детали
Рукав
Заводской номер
2501-20-113-20СП(SP)
Количество на модель
№
48
Название детали
Рукав
Заводской номер
2501-20-113СП(SP)
Количество на модель
№
48
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535
Количество на модель
№
49
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280535-20
Количество на модель
№
49
Название детали
Пробка
Заводской номер
700-37-2140-20
Количество на модель
№
51
Название детали
Пробка
Заводской номер
700-37-2140
Количество на модель
№
51
Название детали
корпус
Заводской номер
2001-14-15СП(SP)
Количество на модель
№
53
Название детали
Пробка
Заводской номер
375332
Количество на модель
№
54
Название детали
Колесо насосное
Заводской номер
2001-14-50
Количество на модель
№
55
Название детали
Штифт
Заводской номер
32355
Количество на модель
№
56
Название детали
Рым- болт М ГОСТ
Заводской номер
280590
Количество на модель
№
57
Название детали
Рым- болт М ГОСТ
Заводской номер
280590-20
Количество на модель
№
57
Название детали
Муфта
Заводской номер
2001-14-20СП(SP)
Количество на модель
№
58
Название детали
Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83
Заводской номер
370250-08
Количество на модель
№
59
Название детали
корпус
Заводской номер
2001-14-1-20
Количество на модель
№
60
Название детали
корпус
Заводской номер
2001-14-1
Количество на модель
№
60
Название детали
Колесо реактора
Заводской номер
2001-14-5
Количество на модель
№
61
Название детали
Коллектор
Заводской номер
2001-14-10
Количество на модель
№
62
Название детали
Стакан
Заводской номер
2001-14-11
Количество на модель
№
63
Название детали
Болт
Заводской номер
280252-20
Количество на модель
№
64
Название детали
Болт M- x
Заводской номер
280252
Количество на модель
№
64
Название детали
Болт
Заводской номер
285535
Количество на модель
№
65
Название детали
Шайба
Заводской номер
315271
Количество на модель
№
66
Название детали
Кольцо уплотнительное
Заводской номер
2501-12-181-22
Количество на модель
№
67
Название детали
Кольцо С
Заводской номер
580765
Количество на модель
№
68
Название детали
Подшипник А
Заводской номер
211А
Количество на модель
№
69
Название детали
Крышка
Заводской номер
2001-14-22СП(SP)
Количество на модель
№
70
Название детали
Кольцо уплотнительное
Заводской номер
2001-14-70
Количество на модель
№
71
Название детали
Колесо турбинное
Заводской номер
2001-14-21СП(SP)
Количество на модель
№
72
Название детали
КОЛЬЦО
Заводской номер
2001-14-38
Количество на модель
№
73
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
№
74
Название детали
Ось реактора
Заводской номер
2001-14-19СП(SP)
Количество на модель
№
75
Название детали
КОЛЬЦО
Заводской номер
585720
Количество на модель
№
76
Название детали
Подшипник Л
Заводской номер
6-32119Л
Количество на модель
№
77
Название детали
КОЛЬЦО
Заводской номер
ГОСТ18829-73
Количество на модель
№
78
Название детали
КОЛЬЦО
Заводской номер
2001-14-45
Количество на модель
№
79
Название детали
Кольцо С
Заводской номер
580679
Количество на модель
№
80
Название детали
Кольцо С ГОСТ
Заводской номер
580820
Количество на модель
№
81
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M- x | 280230 | 1 | |||||
| 1 | Болт M- x | 280230-20 | 1 | |||||
| 2 | Шайба | ГОСТ6402-70 | 2 | |||||
| 3 | Фланец | 2001-14-16 | 3 | |||||
| 4 | КОЛЬЦО | ТУ2531-260-00149245-00 | 4 | |||||
| 5 | Болт M- x | 280285-20 | 5 | |||||
| 5 | Болт M- x | 280285 | 5 | |||||
| 6 | Втулка | 2001-14-48 | 6 | |||||
| 8 | Шпилька Мх(, п)/(- )х ГОСТ | 290320 | 8 | |||||
| 8 | Шпилька Мх(, п)/(- )х ГОСТ | 290320-20 | 8 | |||||
| 9 | Стопорная пластина | 315215-01 | 9 | |||||
| 10 | Гайка Mx | 300213 | 10 | |||||
| 11 | КОЛЬЦО | 400468-15 | 11 | |||||
| 12 | Болт M- x | 280187 | 12 | |||||
| 13 | Втулка | 2001-14-37 | 13 | |||||
| 14 | Маслозаборник | 312501-90-24СП(SP) | 14 | |||||
| 15 | Пробка | 375625-20 | 15 | |||||
| 15 | Пробка | 375625 | 15 | |||||
| 17 | Втулка | 2001-14-49 | 17 | |||||
| 20 | Втулка | 2001-14-58 | 20 | |||||
| 21 | Втулка | 2001-14-18СП(SP) | 21 | |||||
| 22 | Крышка | 2001-14-76 | 22 | |||||
| 23 | Крышка | 2001-14-33 | 23 | |||||
| 24 | Проволока | ГОСТ3282-74 | 24 | |||||
| 25 | Болт | 285330 | 25 | |||||
| 26 | Подшипник Л | 6-176311Л | 26 | |||||
| 27 | Кольцо С80 ГОСТ 13941-86 | 580676 | 27 | |||||
| 28 | Заглушка | 2001-14-64 | 28 | |||||
| 29 | Фланец | 2001-14-15 | 29 | |||||
| 30 | Манжета | Манжета95-120-12 | 30 | |||||
| 31 | ДЕВУШКА | 2001-14-85 | 31 | |||||
| 32 | Подшипник БТ | 6-176220БТ | 32 | |||||
| 34 | Болт Mx- x | 280561 | 34 | |||||
| 35 | Шестерня | 2001-14-17 | 35 | |||||
| 36 | Крышка | 2001-14-31 | 36 | |||||
| 37 | Крышка | 2001-14-7 | 37 | |||||
| 38 | Заглушка | 2001-14-42 | 38 | |||||
| 40 | Подшипник ГОСТ | 42215КМ | 40 | |||||
| 41 | Кольцо С ГОСТ | 580821 | 41 | |||||
| 42 | Шестерня | 2001-14-18 | 42 | |||||
| 43 | корпус | 2001-14-2 | 43 | |||||
| 44 | корпус | 2001-14-2-20 | 44 | |||||
| 44 | Пробка | 2001-14-46 | 44 | |||||
| 45 | Угольник | 2501-20-57-01 | 45 | |||||
| 47 | Зажимной болт | 2701-12-45-20 | 47 | |||||
| 48 | Рукав | 2501-20-113-20СП(SP) | 48 | |||||
| 48 | Рукав | 2501-20-113СП(SP) | 48 | |||||
| 49 | Болт Mx-X. ГОСТ | 280535 | 49 | |||||
| 49 | Болт Mx-X. ГОСТ | 280535-20 | 49 | |||||
| 51 | Пробка | 700-37-2140-20 | 51 | |||||
| 51 | Пробка | 700-37-2140 | 51 | |||||
| 53 | корпус | 2001-14-15СП(SP) | 53 | |||||
| 54 | Пробка | 375332 | 54 | |||||
| 55 | Колесо насосное | 2001-14-50 | 55 | |||||
| 56 | Штифт | 32355 | 56 | |||||
| 57 | Рым- болт М ГОСТ | 280590 | 57 | |||||
| 57 | Рым- болт М ГОСТ | 280590-20 | 57 | |||||
| 58 | Муфта | 2001-14-20СП(SP) | 58 | |||||
| 59 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | 370250-08 | 59 | |||||
| 60 | корпус | 2001-14-1-20 | 60 | |||||
| 60 | корпус | 2001-14-1 | 60 | |||||
| 61 | Колесо реактора | 2001-14-5 | 61 | |||||
| 62 | Коллектор | 2001-14-10 | 62 | |||||
| 63 | Стакан | 2001-14-11 | 63 | |||||
| 64 | Болт | 280252-20 | 64 | |||||
| 64 | Болт M- x | 280252 | 64 | |||||
| 65 | Болт | 285535 | 65 | |||||
| 66 | Шайба | 315271 | 66 | |||||
| 67 | Кольцо уплотнительное | 2501-12-181-22 | 67 | |||||
| 68 | Кольцо С | 580765 | 68 | |||||
| 69 | Подшипник А | 211А | 69 | |||||
| 70 | Крышка | 2001-14-22СП(SP) | 70 | |||||
| 71 | Кольцо уплотнительное | 2001-14-70 | 71 | |||||
| 72 | Колесо турбинное | 2001-14-21СП(SP) | 72 | |||||
| 73 | КОЛЬЦО | 2001-14-38 | 73 | |||||
| 74 | Болт | ГОСТ7796-70 | 74 | |||||
| 75 | Ось реактора | 2001-14-19СП(SP) | 75 | |||||
| 76 | КОЛЬЦО | 585720 | 76 | |||||
| 77 | Подшипник Л | 6-32119Л | 77 | |||||
| 78 | КОЛЬЦО | ГОСТ18829-73 | 78 | |||||
| 79 | КОЛЬЦО | 2001-14-45 | 79 | |||||
| 80 | Кольцо С | 580679 | 80 | |||||
| 81 | Кольцо С ГОСТ | 580820 | 81 |
