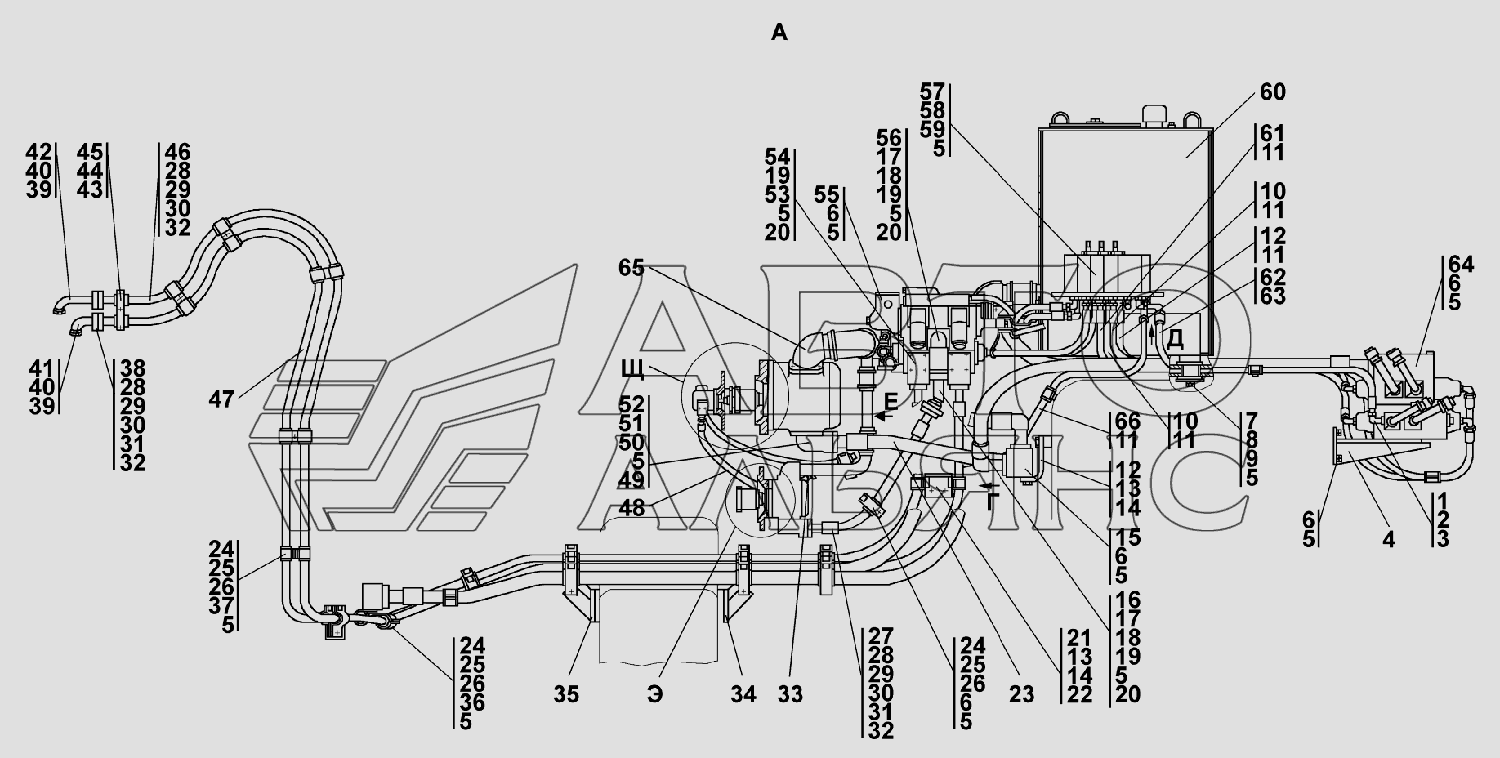

Установка гидросистемы
100%
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
27
№
1
Название детали
Контргайка
Заводской номер
Н.036.23.022
Количество на модель
№
2
Название детали
Контргайка
Заводской номер
Н.036.23.022-01
Количество на модель
17
№
2
Название детали
Угольник ввертной
Заводской номер
5001-26-77
Количество на модель
№
3
Название детали
Угольник ввертной
Заводской номер
5001-26-77-20
Количество на модель
11
№
3
Название детали
Кронштейн
Заводской номер
3501-26-157СП(SP)
Количество на модель
№
4
Название детали
Кронштейн
Заводской номер
3501-26-157-20СП(SP)
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
Шайба16
Количество на модель
69
№
5
Название детали
Болт Mx- x
Заводской номер
БолтМ16х1,5-6gх35
Количество на модель
35
№
6
Название детали
АМОРТИЗАТОР
Заводской номер
2501-25-37СП(SP)
Количество на модель
8
№
7
Название детали
Накладка
Заводской номер
1101-25-36
Количество на модель
4
№
8
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570
Количество на модель
№
9
Название детали
Болт MX-XX ГОСТ
Заводской номер
280570-20
Количество на модель
5
№
9
Название детали
Рукав диаметр 12
Заводской номер
404-26-213-16-20СП
Количество на модель
4
№
10
Название детали
Рукав
Заводской номер
404-26-213-16СП(SP)
Количество на модель
№
10
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
28
№
11
Название детали
Рукав
Заводской номер
404-26-213-18СП(SP)
Количество на модель
№
12
Название детали
Рукав диаметр
Заводской номер
404-26-213-18-20СП
Количество на модель
2
№
12
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280720
Количество на модель
№
13
Название детали
Болт Mx-X. ГОСТ
Заводской номер
280720-20
Количество на модель
8
№
13
Название детали
Шайба
Заводской номер
Шайба20ОТ
Количество на модель
8
№
14
Название детали
Коллектор
Заводской номер
2501-26-387-20
Количество на модель
1
№
15
Название детали
Коллектор
Заводской номер
2501-26-387
Количество на модель
№
15
Название детали
Переходник
Заводской номер
2501-26-252СП(SP)
Количество на модель
№
16
Название детали
Переходник
Заводской номер
2501-26-252-20СП(SP)
Количество на модель
1
№
16
Название детали
Фланец
Заводской номер
46-26-280
Количество на модель
№
17
Название детали
Фланец
Заводской номер
46-26-280-20
Количество на модель
26
№
17
Название детали
Винт
Заводской номер
3502-20-4-20
Количество на модель
56
№
18
Название детали
Винт
Заводской номер
3502-20-4
Количество на модель
№
18
Название детали
Защитная шайба
Заводской номер
440005
Количество на модель
21
№
19
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
22
№
20
Название детали
Кронштейн
Заводской номер
2501-26-281СП(SP)
Количество на модель
№
21
Название детали
Кронштейн
Заводской номер
2501-26-281-20СП(SP)
Количество на модель
1
№
21
Название детали
Шайба х ГОСТ
Заводской номер
310310-20
Количество на модель
2
№
22
Название детали
Шайба х ГОСТ
Заводской номер
310310
Количество на модель
№
22
Название детали
Рукав диаметр 32
Заводской номер
3502-26-108-07СП(SP)
Количество на модель
№
23
Название детали
Рукав диаметр 32
Заводской номер
3502-26-108-07-20СП
Количество на модель
1
№
23
Название детали
Скоба
Заводской номер
2501-26-300
Количество на модель
№
24
Название детали
Скоба
Заводской номер
2501-26-300-20
Количество на модель
24
№
24
Название детали
Планка
Заводской номер
2501-26-301
Количество на модель
№
25
Название детали
Планка
Заводской номер
2501-26-301-20
Количество на модель
25
№
25
Название детали
Втулка
Заводской номер
400354-05
Количество на модель
24
№
26
Название детали
Рукав диаметр 16
Заводской номер
2501-26-251-03СП(SP)
Количество на модель
№
27
Название детали
Рукав диаметр 16
Заводской номер
2501-26-251-03-20СП
Количество на модель
1
№
27
Название детали
Кольцо защитное
Заводской номер
440038
Количество на модель
26
№
28
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх35
Количество на модель
24
№
29
Название детали
Шайба
Заводской номер
Шайба12ОТ
Количество на модель
79
№
30
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
14
№
31
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
31
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
26
№
32
Название детали
Угольник
Заводской номер
46-26-314СП(SP)
Количество на модель
№
33
Название детали
Угольник
Заводской номер
46-26-314-20СП(SP)
Количество на модель
2
№
33
Название детали
Кронштейн
Заводской номер
2501-26-271СП(SP)
Количество на модель
№
34
Название детали
Кронштейн
Заводской номер
2501-26-271-20СП(SP)
Количество на модель
1
№
34
Название детали
Кронштейн
Заводской номер
2501-26-272-20СП(SP)
Количество на модель
1
№
35
Название детали
Кронштейн
Заводской номер
2501-26-272СП(SP)
Количество на модель
№
35
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх25
Количество на модель
10
№
36
Название детали
Гайка Mx
Заводской номер
ГайкаМ16х1,5
Количество на модель
14
№
37
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
38
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
28
№
38
Название детали
Гаечный ключ
Заводской номер
Н.036.01.005
Количество на модель
№
39
Название детали
Гайка накидная
Заводской номер
Н.036.01-005-01
Количество на модель
2
№
39
Название детали
Заглушка
Заводской номер
400-26-55-20
Количество на модель
2
№
40
Название детали
Заглушка
Заводской номер
400-26-55
Количество на модель
№
40
Название детали
Трубопровод
Заводской номер
2501-26-285СП(SP)
Количество на модель
№
41
Название детали
Трубопровод
Заводской номер
2501-26-285-20СП(SP)
Количество на модель
1
№
41
Название детали
Трубопровод
Заводской номер
2501-26-285-01СП(SP)
Количество на модель
№
42
Название детали
Трубопровод
Заводской номер
2501-26-285-01-20СП
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
Шайба10ОТ
Количество на модель
11
№
43
Название детали
Болт М10-6gх55
Заводской номер
БолтM10-6gх55
Количество на модель
10
№
44
Название детали
Бугель
Заводской номер
3501-26-290
Количество на модель
№
45
Название детали
Бугель
Заводской номер
3501-26-290-20
Количество на модель
1
№
45
Название детали
Рукав диаметр 16
Заводской номер
2501-26-251-02СП(SP)
Количество на модель
№
46
Название детали
Рукав диаметр 16
Заводской номер
2501-26-251-02-20СП
Количество на модель
1
№
46
Название детали
Рукав диаметр 16
Заводской номер
2501-26-251-01СП(SP)
Количество на модель
№
47
Название детали
Рукав диаметр 16
Заводской номер
2501-26-251-01-20СП
Количество на модель
1
№
47
Название детали
Рукав высокого давления диаметр 16 армированный
Заводской номер
46-26-358-02-20СП
Количество на модель
1
№
48
Название детали
Рукав высокого давления диаметр 16 армированный
Заводской номер
46-26-358-02СП(SP)
Количество на модель
№
48
Название детали
Кольцо- -
Заводской номер
050-060-58-2-51-1668
Количество на модель
3
№
49
Название детали
Болт М16-6gх45
Заводской номер
БолтМ16-6gх45
Количество на модель
8
№
50
Название детали
Защитная шайба
Заводской номер
700-40-5117
Количество на модель
2
№
51
Название детали
корпус
Заводской номер
46-26-1111
Количество на модель
№
52
Название детали
корпус
Заводской номер
46-26-1111-20
Количество на модель
1
№
52
Название детали
Болт М16х1,5-6gх85 ГОСТ 7796-70
Заводской номер
280566-20
Количество на модель
10
№
53
Название детали
Болт М16х1,5-6gх85 ГОСТ 7796-70
Заводской номер
280566
Количество на модель
№
53
Название детали
Фланец
Заводской номер
3501-26-197
Количество на модель
№
54
Название детали
Фланец
Заводской номер
3501-26-197-20
Количество на модель
2
№
54
Название детали
Распределитель
Заводской номер
3501-26-61СП(SP)
Количество на модель
№
55
Название детали
Распределитель
Заводской номер
3501-26-61-20СП(SP)
Количество на модель
1
№
55
Название детали
Рукав диаметр 32
Заводской номер
2501-26-282СП(SP)
Количество на модель
№
56
Название детали
Рукав диаметр 32
Заводской номер
2501-26-282-20СП(SP)
Количество на модель
1
№
56
Название детали
Распределитель секционный
Заводской номер
3501-26-63-20СП(SP)
Количество на модель
1
№
57
Название детали
Распределитель секционный
Заводской номер
3501-26-63СП(SP)
Количество на модель
№
57
Название детали
Планка
Заводской номер
3501-26-247
Количество на модель
№
58
Название детали
Планка
Заводской номер
3501-26-247-20
Количество на модель
1
№
58
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544
Количество на модель
№
59
Название детали
Болт MX-XX ГОСТ
Заводской номер
280544-20
Количество на модель
4
№
59
Название детали
Бак гидросистемы
Заводской номер
2501-26-81-20СП(SP)
Количество на модель
1
№
60
Название детали
Бак гидросистемы
Заводской номер
2501-26-81СП(SP)
Количество на модель
№
60
Название детали
Рукав
Заводской номер
404-26-213-19СП(SP)
Количество на модель
№
61
Название детали
Рукав диаметр
Заводской номер
404-26-213-19-20СП
Количество на модель
1
№
61
Название детали
Угольник
Заводской номер
0602-26-25СПК(SPК)
Количество на модель
№
62
Название детали
Угольник
Заводской номер
0602-26-25-20СПК
Количество на модель
1
№
62
Название детали
Рукав диаметр 8
Заводской номер
0602-28-22-02-20СПК(SPК)
Количество на модель
1
№
63
Название детали
Рукав диаметр 8
Заводской номер
0602-28-22-02СПК(SPК)
Количество на модель
№
63
Название детали
Распределитель секционный
Заводской номер
3501-26-62СП(SP)
Количество на модель
№
64
Название детали
Распределитель секционный
Заводской номер
3501-26-62-20СП(SP)
Количество на модель
1
№
64
Название детали
Трубопровод
Заводской номер
2502-26-104СП(SP)
Количество на модель
№
65
Название детали
Трубопровод
Заводской номер
2502-26-104-20СП(SP)
Количество на модель
1
№
65
Название детали
Кронштейн
Заводской номер
2501-26-388
Количество на модель
№
66
Название детали
Кронштейн
Заводской номер
2501-26-388-20
Количество на модель
1
№
66
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 27 | 27 | 1 | |||
| 2 | Контргайка | Н.036.23.022 | 2 | |||||
| 2 | Контргайка | Н.036.23.022-01 | 17 | 17 | 2 | |||
| 3 | Угольник ввертной | 5001-26-77 | 3 | |||||
| 3 | Угольник ввертной | 5001-26-77-20 | 11 | 11 | 3 | |||
| 4 | Кронштейн | 3501-26-157СП(SP) | 4 | |||||
| 4 | Кронштейн | 3501-26-157-20СП(SP) | 1 | 1 | 4 | |||
| 5 | Шайба | Шайба16 | 69 | 69 | 5 | |||
| 6 | Болт Mx- x | БолтМ16х1,5-6gх35 | 35 | 35 | 6 | |||
| 7 | АМОРТИЗАТОР | 2501-25-37СП(SP) | 8 | 8 | 7 | |||
| 8 | Накладка | 1101-25-36 | 4 | 4 | 8 | |||
| 9 | Болт MX-XX ГОСТ | 280570 | 9 | |||||
| 9 | Болт MX-XX ГОСТ | 280570-20 | 5 | 5 | 9 | |||
| 10 | Рукав диаметр 12 | 404-26-213-16-20СП | 4 | 4 | 10 | |||
| 10 | Рукав | 404-26-213-16СП(SP) | 10 | |||||
| 11 | Кольцо- - | 012-016-25-2-51-1668 | 28 | 28 | 11 | |||
| 12 | Рукав | 404-26-213-18СП(SP) | 12 | |||||
| 12 | Рукав диаметр | 404-26-213-18-20СП | 2 | 2 | 12 | |||
| 13 | Болт Mx-X. ГОСТ | 280720 | 13 | |||||
| 13 | Болт Mx-X. ГОСТ | 280720-20 | 8 | 8 | 13 | |||
| 14 | Шайба | Шайба20ОТ | 8 | 8 | 14 | |||
| 15 | Коллектор | 2501-26-387-20 | 1 | 1 | 15 | |||
| 15 | Коллектор | 2501-26-387 | 15 | |||||
| 16 | Переходник | 2501-26-252СП(SP) | 16 | |||||
| 16 | Переходник | 2501-26-252-20СП(SP) | 1 | 1 | 16 | |||
| 17 | Фланец | 46-26-280 | 17 | |||||
| 17 | Фланец | 46-26-280-20 | 26 | 26 | 17 | |||
| 18 | Винт | 3502-20-4-20 | 56 | 56 | 18 | |||
| 18 | Винт | 3502-20-4 | 18 | |||||
| 19 | Защитная шайба | 440005 | 21 | 21 | 19 | |||
| 20 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 22 | 22 | 20 | |||
| 21 | Кронштейн | 2501-26-281СП(SP) | 21 | |||||
| 21 | Кронштейн | 2501-26-281-20СП(SP) | 1 | 1 | 21 | |||
| 22 | Шайба х ГОСТ | 310310-20 | 2 | 2 | 22 | |||
| 22 | Шайба х ГОСТ | 310310 | 22 | |||||
| 23 | Рукав диаметр 32 | 3502-26-108-07СП(SP) | 23 | |||||
| 23 | Рукав диаметр 32 | 3502-26-108-07-20СП | 1 | 1 | 23 | |||
| 24 | Скоба | 2501-26-300 | 24 | |||||
| 24 | Скоба | 2501-26-300-20 | 24 | 24 | 24 | |||
| 25 | Планка | 2501-26-301 | 25 | |||||
| 25 | Планка | 2501-26-301-20 | 25 | 25 | 25 | |||
| 26 | Втулка | 400354-05 | 24 | 24 | 26 | |||
| 27 | Рукав диаметр 16 | 2501-26-251-03СП(SP) | 27 | |||||
| 27 | Рукав диаметр 16 | 2501-26-251-03-20СП | 1 | 1 | 27 | |||
| 28 | Кольцо защитное | 440038 | 26 | 26 | 28 | |||
| 29 | Болт Mx- x | БолтМ12х1,25-6gх35 | 24 | 24 | 29 | |||
| 30 | Шайба | Шайба12ОТ | 79 | 79 | 30 | |||
| 31 | Шайба х ГОСТ | 310210-20 | 14 | 14 | 31 | |||
| 31 | Шайба х ГОСТ | 310210 | 31 | |||||
| 32 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 26 | 26 | 32 | |||
| 33 | Угольник | 46-26-314СП(SP) | 33 | |||||
| 33 | Угольник | 46-26-314-20СП(SP) | 2 | 2 | 33 | |||
| 34 | Кронштейн | 2501-26-271СП(SP) | 34 | |||||
| 34 | Кронштейн | 2501-26-271-20СП(SP) | 1 | 1 | 34 | |||
| 35 | Кронштейн | 2501-26-272-20СП(SP) | 1 | 1 | 35 | |||
| 35 | Кронштейн | 2501-26-272СП(SP) | 35 | |||||
| 36 | Болт Mx- x | БолтМ12х1,25-6gх25 | 10 | 10 | 36 | |||
| 37 | Гайка Mx | ГайкаМ16х1,5 | 14 | 14 | 37 | |||
| 38 | Фланец | 2501-26-83 | 38 | |||||
| 38 | Фланец | 2501-26-83-20 | 28 | 28 | 38 | |||
| 39 | Гаечный ключ | Н.036.01.005 | 39 | |||||
| 39 | Гайка накидная | Н.036.01-005-01 | 2 | 2 | 39 | |||
| 40 | Заглушка | 400-26-55-20 | 2 | 2 | 40 | |||
| 40 | Заглушка | 400-26-55 | 40 | |||||
| 41 | Трубопровод | 2501-26-285СП(SP) | 41 | |||||
| 41 | Трубопровод | 2501-26-285-20СП(SP) | 1 | 1 | 41 | |||
| 42 | Трубопровод | 2501-26-285-01СП(SP) | 42 | |||||
| 42 | Трубопровод | 2501-26-285-01-20СП | 1 | 1 | 42 | |||
| 43 | Шайба | Шайба10ОТ | 11 | 11 | 43 | |||
| 44 | Болт М10-6gх55 | БолтM10-6gх55 | 10 | 10 | 44 | |||
| 45 | Бугель | 3501-26-290 | 45 | |||||
| 45 | Бугель | 3501-26-290-20 | 1 | 1 | 45 | |||
| 46 | Рукав диаметр 16 | 2501-26-251-02СП(SP) | 46 | |||||
| 46 | Рукав диаметр 16 | 2501-26-251-02-20СП | 1 | 1 | 46 | |||
| 47 | Рукав диаметр 16 | 2501-26-251-01СП(SP) | 47 | |||||
| 47 | Рукав диаметр 16 | 2501-26-251-01-20СП | 1 | 1 | 47 | |||
| 48 | Рукав высокого давления диаметр 16 армированный | 46-26-358-02-20СП | 1 | 1 | 48 | |||
| 48 | Рукав высокого давления диаметр 16 армированный | 46-26-358-02СП(SP) | 48 | |||||
| 49 | Кольцо- - | 050-060-58-2-51-1668 | 3 | 3 | 49 | |||
| 50 | Болт М16-6gх45 | БолтМ16-6gх45 | 8 | 8 | 50 | |||
| 51 | Защитная шайба | 700-40-5117 | 2 | 2 | 51 | |||
| 52 | корпус | 46-26-1111 | 52 | |||||
| 52 | корпус | 46-26-1111-20 | 1 | 1 | 52 | |||
| 53 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | 280566-20 | 10 | 10 | 53 | |||
| 53 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | 280566 | 53 | |||||
| 54 | Фланец | 3501-26-197 | 54 | |||||
| 54 | Фланец | 3501-26-197-20 | 2 | 2 | 54 | |||
| 55 | Распределитель | 3501-26-61СП(SP) | 55 | |||||
| 55 | Распределитель | 3501-26-61-20СП(SP) | 1 | 1 | 55 | |||
| 56 | Рукав диаметр 32 | 2501-26-282СП(SP) | 56 | |||||
| 56 | Рукав диаметр 32 | 2501-26-282-20СП(SP) | 1 | 1 | 56 | |||
| 57 | Распределитель секционный | 3501-26-63-20СП(SP) | 1 | 1 | 57 | |||
| 57 | Распределитель секционный | 3501-26-63СП(SP) | 57 | |||||
| 58 | Планка | 3501-26-247 | 58 | |||||
| 58 | Планка | 3501-26-247-20 | 1 | 1 | 58 | |||
| 59 | Болт MX-XX ГОСТ | 280544 | 59 | |||||
| 59 | Болт MX-XX ГОСТ | 280544-20 | 4 | 4 | 59 | |||
| 60 | Бак гидросистемы | 2501-26-81-20СП(SP) | 1 | 1 | 60 | |||
| 60 | Бак гидросистемы | 2501-26-81СП(SP) | 60 | |||||
| 61 | Рукав | 404-26-213-19СП(SP) | 61 | |||||
| 61 | Рукав диаметр | 404-26-213-19-20СП | 1 | 1 | 61 | |||
| 62 | Угольник | 0602-26-25СПК(SPК) | 62 | |||||
| 62 | Угольник | 0602-26-25-20СПК | 1 | 1 | 62 | |||
| 63 | Рукав диаметр 8 | 0602-28-22-02-20СПК(SPК) | 1 | 1 | 63 | |||
| 63 | Рукав диаметр 8 | 0602-28-22-02СПК(SPК) | 63 | |||||
| 64 | Распределитель секционный | 3501-26-62СП(SP) | 64 | |||||
| 64 | Распределитель секционный | 3501-26-62-20СП(SP) | 1 | 1 | 64 | |||
| 65 | Трубопровод | 2502-26-104СП(SP) | 65 | |||||
| 65 | Трубопровод | 2502-26-104-20СП(SP) | 1 | 1 | 65 | |||
| 66 | Кронштейн | 2501-26-388 | 66 | |||||
| 66 | Кронштейн | 2501-26-388-20 | 1 | 1 | 66 |
