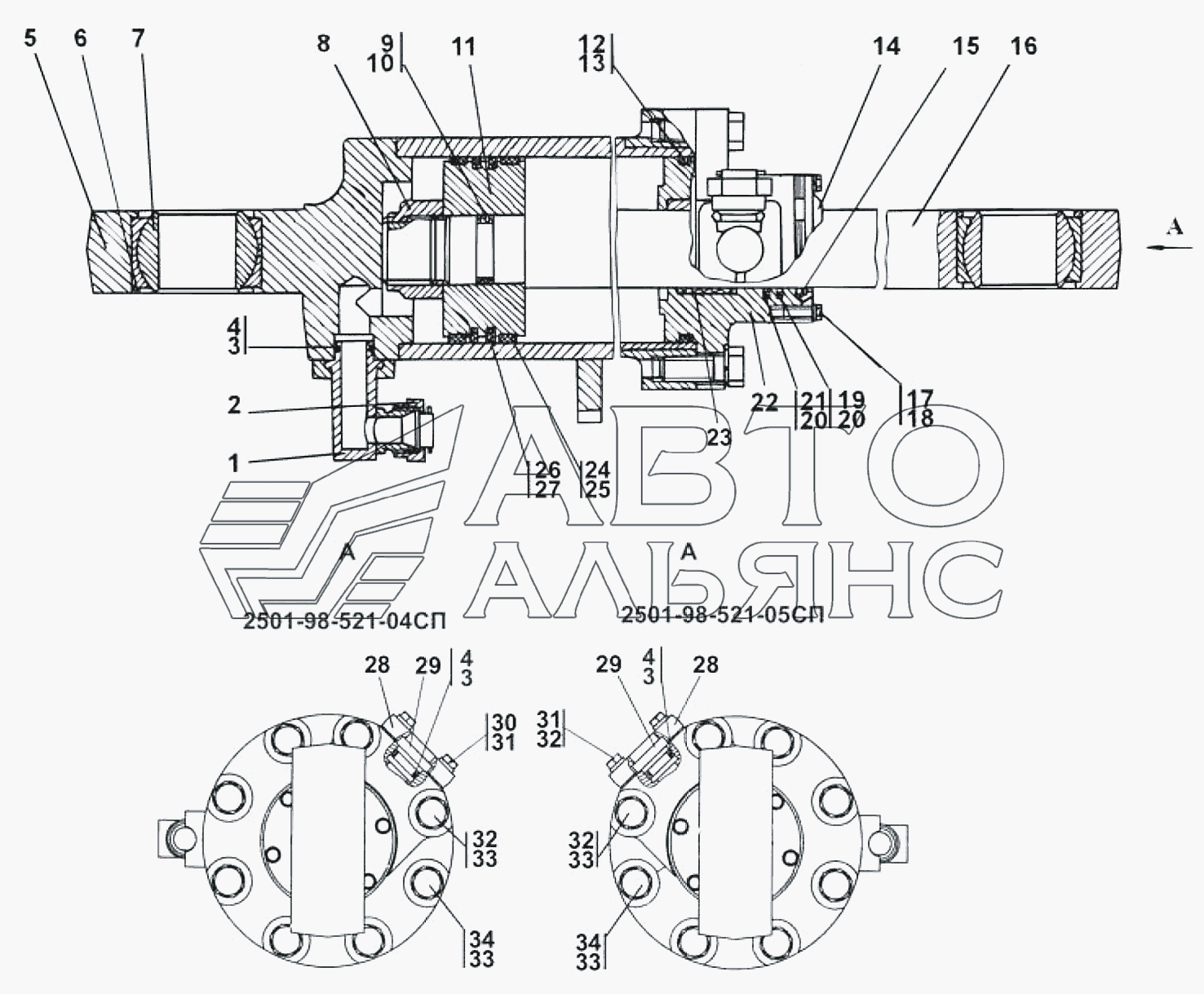

Гидроцилиндр
100%
Название детали
Гидроцилиндр
Заводской номер
2501-98-521-04СП(SP)
Количество на модель
№
Название детали
Гидроцилиндр
Заводской номер
2501-98-521-05СП(SP)
Количество на модель
№
Название детали
Угольник
Заводской номер
2501-98-528СП(SP)
Количество на модель
2
№
1
Название детали
Заглушка
Заводской номер
404-26-149СП(SP)
Количество на модель
№
2
Название детали
Заглушка
Заводской номер
404-26-149-20СП(SP)
Количество на модель
2
№
2
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
2
№
3
Название детали
Кольцо защитное
Заводской номер
2501-98-550
Количество на модель
2
№
4
Название детали
Корпус
Заводской номер
2501-98-529-05СП(SP)
Количество на модель
1
№
5
Название детали
Корпус
Заводской номер
2501-98-529-04СП(SP)
Количество на модель
1
№
5
Название детали
КОЛЬЦО
Заводской номер
312501-26-198
Количество на модель
2
№
6
Название детали
Подшипник ШСЛ80
Заводской номер
4649133768
Количество на модель
№
7
Название детали
Орех
Заводской номер
2501-98-588
Количество на модель
1
№
8
Название детали
Кольцо защитное
Заводской номер
2501-98-534
Количество на модель
2
№
9
Название детали
Кольцо- -
Заводской номер
055-065-58-2-51-1668
Количество на модель
1
№
10
Название детали
Поршень
Заводской номер
2501-98-563
Количество на модель
1
№
11
Название детали
Кольцо защитное
Заводской номер
2501-98-564
Количество на модель
1
№
12
Название детали
Кольцо- -
Заводской номер
170-180-58-2-51-1668
Количество на модель
1
№
13
Название детали
СКРЕБОК
Заводской номер
2501-98-584
Количество на модель
1
№
14
Название детали
Грязесъемник- d
Заводской номер
2501-93-506-01СП(SP)
Количество на модель
1
№
15
Название детали
Шток
Заводской номер
2501-98-560-04
Количество на модель
№
16
Название детали
Шток
Заводской номер
2501-98-560-04-20
Количество на модель
1
№
16
Название детали
Болт М
Заводской номер
280210-20
Количество на модель
6
№
17
Название детали
Болт M- x
Заводской номер
280210
Количество на модель
№
17
Название детали
Шайба
Заводской номер
Шайба10ОТ
Количество на модель
6
№
18
Название детали
Кольцо уплотнительное
Заводской номер
2001-26-567
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
088-095-46-2-51-1668
Количество на модель
2
№
20
Название детали
Кольцо уплотнительное
Заводской номер
2001-26-554
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
2501-98-583
Количество на модель
1
№
22
Название детали
Кольцо опорно- направляющее штоковое ЕТ- -
Заводской номер
Е22Т-080-30-3,0
Количество на модель
№
23
Название детали
Опорная втулка
Заводской номер
2501-93-513
Количество на модель
2
№
24
Название детали
Кольцо опорно- напрвляющее поршневое ЕТ- -
Заводской номер
Е21Т-180-15-4,0
Количество на модель
2
№
25
Название детали
Кольцо уплотнительное
Заводской номер
2501-93-514
Количество на модель
2
№
26
Название детали
Кольцо 160-170-58-2-51-1668
Заводской номер
160-170-58-2-51-1668
Количество на модель
2
№
27
Название детали
Фланец
Заводской номер
2501-98-533-20
Количество на модель
4
№
28
Название детали
Фланец
Заводской номер
2501-98-533
Количество на модель
№
28
Название детали
Заглушка
Заводской номер
2501-26-150
Количество на модель
№
29
Название детали
Заглушка
Заводской номер
2501-26-150-20
Количество на модель
1
№
29
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх40
Количество на модель
8
№
30
Название детали
Шайба
Заводской номер
Шайба12ОТ
Количество на модель
8
№
31
Название детали
Болт М24х2-6gх130.109.40Х019 ГОСТ 6402-70
Заводской номер
280865
Количество на модель
№
32
Название детали
Болт М24х2-6gх130.109.40Х.029 ГОСТ 6402-70
Заводской номер
280865-20
Количество на модель
2
№
32
Название детали
Шайба Т
Заводской номер
Шайба24Т
Количество на модель
8
№
33
Название детали
Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70
Заводской номер
280830
Количество на модель
№
34
Название детали
Болт MX-XX ГОСТ
Заводской номер
280830-20
Количество на модель
6
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | 2501-98-521-04СП(SP) | |||||||
| Гидроцилиндр | 2501-98-521-05СП(SP) | |||||||
| 1 | Угольник | 2501-98-528СП(SP) | 2 | 2 | 1 | |||
| 2 | Заглушка | 404-26-149СП(SP) | 2 | |||||
| 2 | Заглушка | 404-26-149-20СП(SP) | 2 | 2 | 2 | |||
| 3 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 2 | 2 | 3 | |||
| 4 | Кольцо защитное | 2501-98-550 | 2 | 2 | 4 | |||
| 5 | Корпус | 2501-98-529-05СП(SP) | 1 | 1 | 5 | |||
| 5 | Корпус | 2501-98-529-04СП(SP) | 1 | 1 | 5 | |||
| 6 | КОЛЬЦО | 312501-26-198 | 2 | 2 | 6 | |||
| 7 | Подшипник ШСЛ80 | 4649133768 | 7 | |||||
| 8 | Орех | 2501-98-588 | 1 | 1 | 8 | |||
| 9 | Кольцо защитное | 2501-98-534 | 2 | 2 | 9 | |||
| 10 | Кольцо- - | 055-065-58-2-51-1668 | 1 | 1 | 10 | |||
| 11 | Поршень | 2501-98-563 | 1 | 1 | 11 | |||
| 12 | Кольцо защитное | 2501-98-564 | 1 | 1 | 12 | |||
| 13 | Кольцо- - | 170-180-58-2-51-1668 | 1 | 1 | 13 | |||
| 14 | СКРЕБОК | 2501-98-584 | 1 | 1 | 14 | |||
| 15 | Грязесъемник- d | 2501-93-506-01СП(SP) | 1 | 1 | 15 | |||
| 16 | Шток | 2501-98-560-04 | 16 | |||||
| 16 | Шток | 2501-98-560-04-20 | 1 | 1 | 16 | |||
| 17 | Болт М | 280210-20 | 6 | 6 | 17 | |||
| 17 | Болт M- x | 280210 | 17 | |||||
| 18 | Шайба | Шайба10ОТ | 6 | 6 | 18 | |||
| 19 | Кольцо уплотнительное | 2001-26-567 | 1 | 1 | 19 | |||
| 20 | Кольцо | 088-095-46-2-51-1668 | 2 | 2 | 20 | |||
| 21 | Кольцо уплотнительное | 2001-26-554 | 1 | 1 | 21 | |||
| 22 | Крышка | 2501-98-583 | 1 | 1 | 22 | |||
| 23 | Кольцо опорно- направляющее штоковое ЕТ- - | Е22Т-080-30-3,0 | 23 | |||||
| 24 | Опорная втулка | 2501-93-513 | 2 | 2 | 24 | |||
| 25 | Кольцо опорно- напрвляющее поршневое ЕТ- - | Е21Т-180-15-4,0 | 2 | 2 | 25 | |||
| 26 | Кольцо уплотнительное | 2501-93-514 | 2 | 2 | 26 | |||
| 27 | Кольцо 160-170-58-2-51-1668 | 160-170-58-2-51-1668 | 2 | 2 | 27 | |||
| 28 | Фланец | 2501-98-533-20 | 4 | 4 | 28 | |||
| 28 | Фланец | 2501-98-533 | 28 | |||||
| 29 | Заглушка | 2501-26-150 | 29 | |||||
| 29 | Заглушка | 2501-26-150-20 | 1 | 1 | 29 | |||
| 30 | Болт Mx- x | БолтМ12х1,25-6gх40 | 8 | 8 | 30 | |||
| 31 | Шайба | Шайба12ОТ | 8 | 8 | 31 | |||
| 32 | Болт М24х2-6gх130.109.40Х019 ГОСТ 6402-70 | 280865 | 32 | |||||
| 32 | Болт М24х2-6gх130.109.40Х.029 ГОСТ 6402-70 | 280865-20 | 2 | 2 | 32 | |||
| 33 | Шайба Т | Шайба24Т | 8 | 8 | 33 | |||
| 34 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | 280830 | 34 | |||||
| 34 | Болт MX-XX ГОСТ | 280830-20 | 6 | 6 | 34 |
