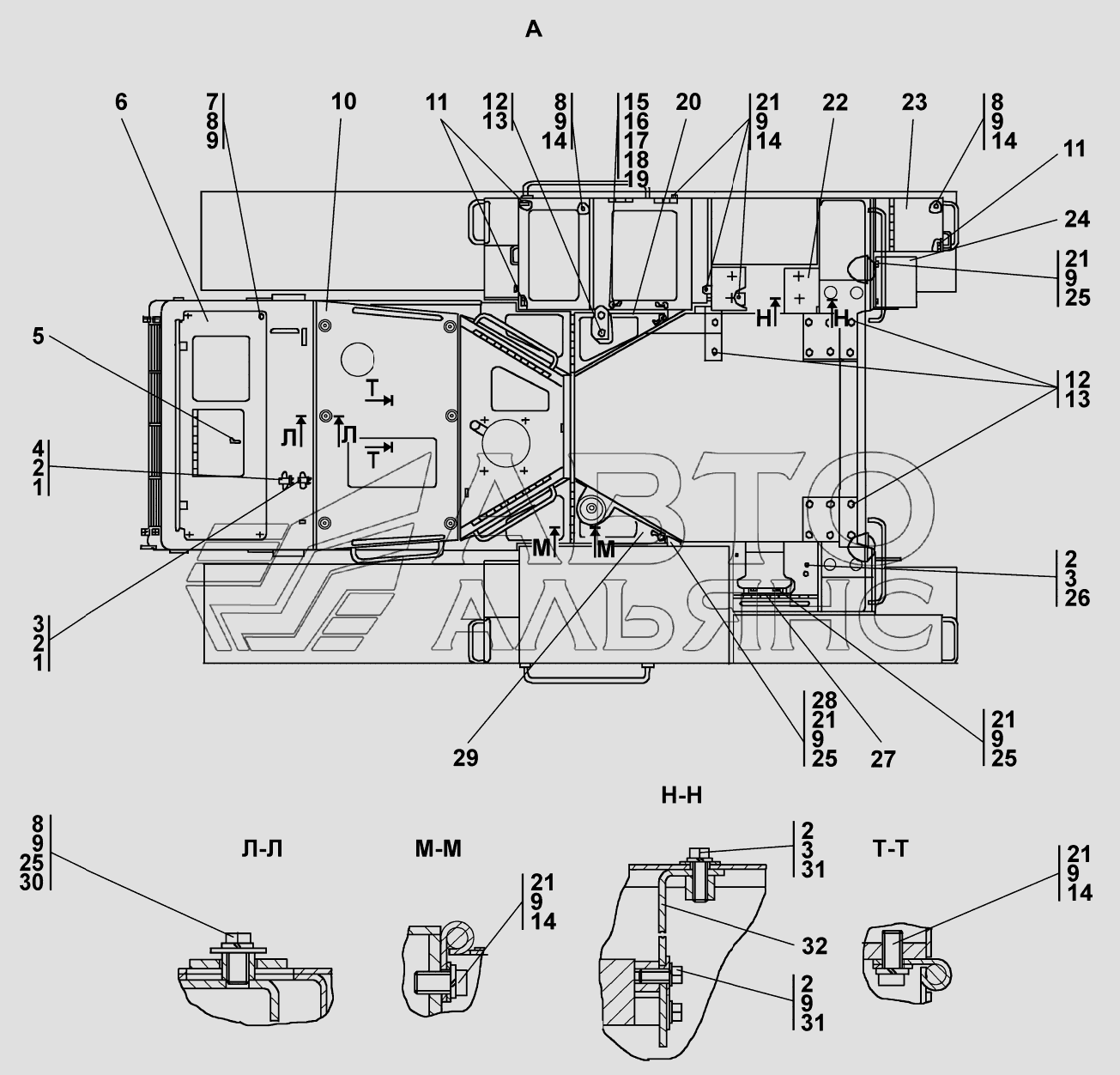

Облицовка
100%
Название детали
Хомут
Заводской номер
46-55-228СП(SP)
Количество на модель
№
1
Название детали
Хомут
Заводской номер
46-55-228-20СП(SP)
Количество на модель
1
№
1
Название детали
Болт M- x
Заводской номер
БолтМ8-6gх20
Количество на модель
16
№
2
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
16
№
3
Название детали
Хомут
Заводской номер
А30.06.100
Количество на модель
№
4
Название детали
Хомут
Заводской номер
А30.06.100-20
Количество на модель
1
№
4
Название детали
Ручка
Заводской номер
2501-55-169СП(SP)
Количество на модель
7
№
5
Название детали
Крышка
Заводской номер
2501-55-218-20СП(SP)
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
2501-55-218СП(SP)
Количество на модель
№
6
Название детали
Шайба
Заводской номер
315211
Количество на модель
№
7
Название детали
Шайба
Заводской номер
315211-20
Количество на модель
8
№
7
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх20
Количество на модель
26
№
8
Название детали
Шайба
Заводской номер
Шайба12ОТ
Количество на модель
63
№
9
Название детали
Крышка
Заводской номер
2501-55-224-03-20СП
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
2501-55-224-03СП(SP)
Количество на модель
№
10
Название детали
Опора
Заводской номер
400085
Количество на модель
4
№
11
Название детали
Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70
Заводской номер
280840
Количество на модель
№
12
Название детали
Болт Mx-x. X ГОСТ
Заводской номер
280840-20
Количество на модель
22
№
12
Название детали
Шайба ГОСТ
Заводской номер
310350
Количество на модель
№
13
Название детали
Шайба ГОСТ
Заводской номер
310350-20
Количество на модель
22
№
13
Название детали
Шайба х ГОСТ
Заводской номер
310210-20
Количество на модель
17
№
14
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
14
Название детали
Ручка
Заводской номер
2501-55-170СП(SP)
Количество на модель
5
№
15
Название детали
Стержень
Заводской номер
2501-55-215
Количество на модель
16
№
16
Название детали
КОЛЬЦО
Заводской номер
46-43-105-01
Количество на модель
№
17
Название детали
КОЛЬЦО
Заводской номер
46-43-105-01-20
Количество на модель
6
№
17
Название детали
Пружина
Заводской номер
700-38-2563-20
Количество на модель
16
№
18
Название детали
Пружина
Заводской номер
700-38-2563
Количество на модель
№
18
Название детали
Шплинт х
Заводской номер
Шплинт4х25
Количество на модель
32
№
19
Название детали
Крышка
Заводской номер
2501-55-194СП(SP)
Количество на модель
№
20
Название детали
Крышка
Заводской номер
2501-55-194-20СП(SP)
Количество на модель
1
№
20
Название детали
Болт Mx- x
Заводской номер
БолтМ12х1,25-6gх25
Количество на модель
28
№
21
Название детали
Крышка
Заводской номер
3501-55-172
Количество на модель
№
22
Название детали
Крышка
Заводской номер
3501-55-172-20
Количество на модель
1
№
22
Название детали
Ящик
Заводской номер
2501-55-199-20СП(SP)
Количество на модель
1
№
23
Название детали
Ящик
Заводской номер
2501-55-199СП(SP)
Количество на модель
№
23
Название детали
Ступенька
Заводской номер
2501-55-222СП(SP)
Количество на модель
№
24
Название детали
Ступенька
Заводской номер
2501-55-222-20СП(SP)
Количество на модель
1
№
24
Название детали
Шайба кп. ГОСТ
Заводской номер
310230
Количество на модель
№
25
Название детали
Шайба кп. ГОСТ
Заводской номер
310230-20
Количество на модель
41
№
25
Название детали
Шайба 8.01.08кп.0221 ГОСТ 11371-78
Заводской номер
310150-20
Количество на модель
3
№
26
Название детали
Шайба 8.01.08кп.019 ГОСТ 11371-78
Заводской номер
310150
Количество на модель
№
26
Название детали
Планка
Заводской номер
2501-55-220СП(SP)
Количество на модель
№
27
Название детали
Планка
Заводской номер
2501-55-220-20СП(SP)
Количество на модель
1
№
27
Название детали
Опора
Заводской номер
2501-55-205СП(SP)
Количество на модель
№
28
Название детали
Опора
Заводской номер
2501-55-205-20СП(SP)
Количество на модель
1
№
28
Название детали
Крышка
Заводской номер
2501-55-193-20СП(SP)
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
2501-55-193СП(SP)
Количество на модель
№
29
Название детали
Шайба ГОСТ
Заводской номер
310320
Количество на модель
№
30
Название детали
Шайба ГОСТ
Заводской номер
310320-20
Количество на модель
6
№
30
Название детали
Шайба ГОСТ
Заводской номер
310140
Количество на модель
№
31
Название детали
Шайба ГОСТ
Заводской номер
310140-20
Количество на модель
19
№
31
Название детали
Опора
Заводской номер
2501-55-202СП(SP)
Количество на модель
№
32
Название детали
Опора
Заводской номер
2501-55-202-20СП(SP)
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | 46-55-228СП(SP) | 1 | |||||
| 1 | Хомут | 46-55-228-20СП(SP) | 1 | 1 | 1 | |||
| 2 | Болт M- x | БолтМ8-6gх20 | 16 | 16 | 2 | |||
| 3 | Шайба 8Т | Шайба8Т | 16 | 16 | 3 | |||
| 4 | Хомут | А30.06.100 | 4 | |||||
| 4 | Хомут | А30.06.100-20 | 1 | 1 | 4 | |||
| 5 | Ручка | 2501-55-169СП(SP) | 7 | 7 | 5 | |||
| 6 | Крышка | 2501-55-218-20СП(SP) | 1 | 1 | 6 | |||
| 6 | Крышка | 2501-55-218СП(SP) | 6 | |||||
| 7 | Шайба | 315211 | 7 | |||||
| 7 | Шайба | 315211-20 | 8 | 8 | 7 | |||
| 8 | Болт Mx- x | БолтМ12х1,25-6gх20 | 26 | 26 | 8 | |||
| 9 | Шайба | Шайба12ОТ | 63 | 63 | 9 | |||
| 10 | Крышка | 2501-55-224-03-20СП | 1 | 1 | 10 | |||
| 10 | Крышка | 2501-55-224-03СП(SP) | 10 | |||||
| 11 | Опора | 400085 | 4 | 4 | 11 | |||
| 12 | Болт М24х2-6gх90.109.40Х019 ГОСТ 7796-70 | 280840 | 12 | |||||
| 12 | Болт Mx-x. X ГОСТ | 280840-20 | 22 | 22 | 12 | |||
| 13 | Шайба ГОСТ | 310350 | 13 | |||||
| 13 | Шайба ГОСТ | 310350-20 | 22 | 22 | 13 | |||
| 14 | Шайба х ГОСТ | 310210-20 | 17 | 17 | 14 | |||
| 14 | Шайба х ГОСТ | 310210 | 14 | |||||
| 15 | Ручка | 2501-55-170СП(SP) | 5 | 5 | 15 | |||
| 16 | Стержень | 2501-55-215 | 16 | 16 | 16 | |||
| 17 | КОЛЬЦО | 46-43-105-01 | 17 | |||||
| 17 | КОЛЬЦО | 46-43-105-01-20 | 6 | 6 | 17 | |||
| 18 | Пружина | 700-38-2563-20 | 16 | 16 | 18 | |||
| 18 | Пружина | 700-38-2563 | 18 | |||||
| 19 | Шплинт х | Шплинт4х25 | 32 | 32 | 19 | |||
| 20 | Крышка | 2501-55-194СП(SP) | 20 | |||||
| 20 | Крышка | 2501-55-194-20СП(SP) | 1 | 1 | 20 | |||
| 21 | Болт Mx- x | БолтМ12х1,25-6gх25 | 28 | 28 | 21 | |||
| 22 | Крышка | 3501-55-172 | 22 | |||||
| 22 | Крышка | 3501-55-172-20 | 1 | 1 | 22 | |||
| 23 | Ящик | 2501-55-199-20СП(SP) | 1 | 1 | 23 | |||
| 23 | Ящик | 2501-55-199СП(SP) | 23 | |||||
| 24 | Ступенька | 2501-55-222СП(SP) | 24 | |||||
| 24 | Ступенька | 2501-55-222-20СП(SP) | 1 | 1 | 24 | |||
| 25 | Шайба кп. ГОСТ | 310230 | 25 | |||||
| 25 | Шайба кп. ГОСТ | 310230-20 | 41 | 41 | 25 | |||
| 26 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | 310150-20 | 3 | 3 | 26 | |||
| 26 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | 310150 | 26 | |||||
| 27 | Планка | 2501-55-220СП(SP) | 27 | |||||
| 27 | Планка | 2501-55-220-20СП(SP) | 1 | 1 | 27 | |||
| 28 | Опора | 2501-55-205СП(SP) | 28 | |||||
| 28 | Опора | 2501-55-205-20СП(SP) | 1 | 1 | 28 | |||
| 29 | Крышка | 2501-55-193-20СП(SP) | 1 | 1 | 29 | |||
| 29 | Крышка | 2501-55-193СП(SP) | 29 | |||||
| 30 | Шайба ГОСТ | 310320 | 30 | |||||
| 30 | Шайба ГОСТ | 310320-20 | 6 | 6 | 30 | |||
| 31 | Шайба ГОСТ | 310140 | 31 | |||||
| 31 | Шайба ГОСТ | 310140-20 | 19 | 19 | 31 | |||
| 32 | Опора | 2501-55-202СП(SP) | 32 | |||||
| 32 | Опора | 2501-55-202-20СП(SP) | 2 | 2 | 32 |
