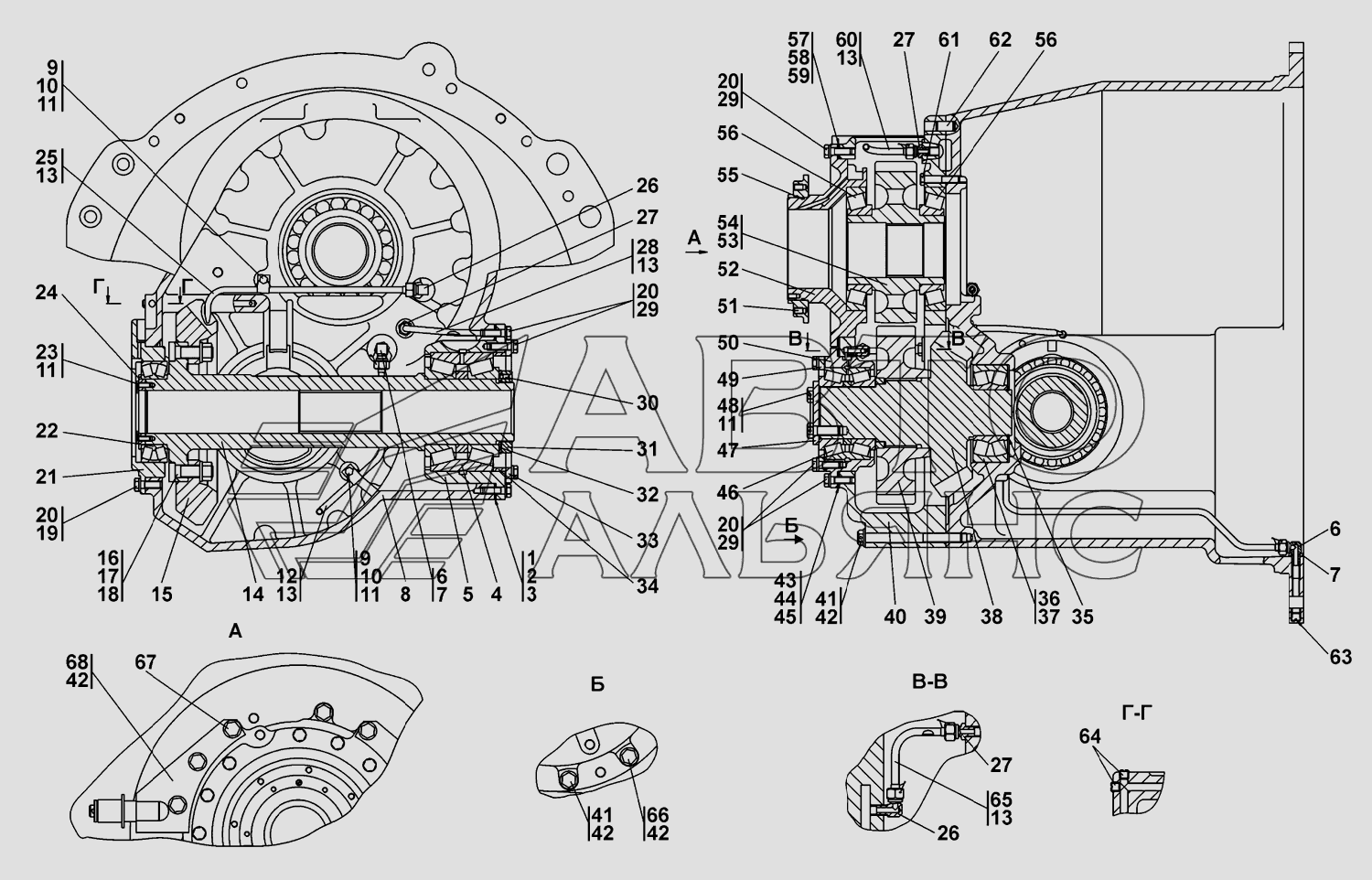

Передача главная
100%
Название детали
Прокладка
Заводской номер
2501-12-120
Количество на модель
6
№
1
Название детали
Прокладка
Заводской номер
2501-12-120-01
Количество на модель
2
№
2
Название детали
Прокладка
Заводской номер
2501-12-120-02
Количество на модель
6
№
3
Название детали
Подшипник А
Заводской номер
97521А
Количество на модель
1
№
4
Название детали
Стакан
Заводской номер
313512-12-24
Количество на модель
1
№
5
Название детали
Угольник концевой
Заводской номер
2501-12-216-01
Количество на модель
2
№
6
Название детали
Гайка
Заводской номер
ГОСТ5916-70
Количество на модель
2
№
7
Название детали
корпус
Заводской номер
2501-12-100
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
285120
Количество на модель
2
№
9
Название детали
Хомутик
Заводской номер
415090
Количество на модель
2
№
10
Название детали
Проволока КС 1,6
Заводской номер
ПроволокаКС1,6
Количество на модель
№
11
Название детали
Труба
Заводской номер
2501-12-160СП(SP)
Количество на модель
1
№
12
Название детали
Проволока КС 1
Заводской номер
ПроволокаКС 1
Количество на модель
№
13
Название детали
Втулка
Заводской номер
313512-12-25
Количество на модель
1
№
14
Название детали
Шестерня
Заводской номер
2501-12-109
Количество на модель
1
№
15
Название детали
Болт специальный
Заводской номер
2501-12-122
Количество на модель
16
№
16
Название детали
Шайба
Заводской номер
315317
Количество на модель
16
№
17
Название детали
Гайка Mx, N.H. ГОСТ
Заводской номер
300310
Количество на модель
16
№
18
Название детали
Болт М12-6gх30
Заводской номер
БолтМ12-6gх30
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
310225
Количество на модель
46
№
20
Название детали
Стакан
Заводской номер
313512-12-23
Количество на модель
1
№
21
Название детали
Подшипник
Заводской номер
3003122
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
285130
Количество на модель
6
№
23
Название детали
Крышка
Заводской номер
313512-12-27
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
2501-12-133СП(SP)
Количество на модель
1
№
25
Название детали
Угольник концевой
Заводской номер
2501-12-216
Количество на модель
2
№
26
Название детали
Штуцер
Заводской номер
2501-12-222
Количество на модель
3
№
27
Название детали
Труба
Заводской номер
2501-12-134СП(SP)
Количество на модель
1
№
28
Название детали
Болт Мх- х ГОСТ
Заводской номер
280350
Количество на модель
44
№
29
Название детали
Винт ВМ- хН. ГОСТ
Заводской номер
350520
Количество на модель
1
№
30
Название детали
Орех
Заводской номер
2501-12-117
Количество на модель
1
№
31
Название детали
Тарелка
Заводской номер
2501-12-116
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
313512-12-28
Количество на модель
1
№
34
Название детали
Кольцо С ГОСТ
Заводской номер
700-58-2122
Количество на модель
1
№
35
Название детали
Подшипник Н
Заводской номер
53616Н
Количество на модель
1
№
36
Название детали
Подшипник 22316W33
Заводской номер
22316W33
Количество на модель
1
№
37
Название детали
Шестерня
Заводской номер
2501-12-108
Количество на модель
1
№
38
Название детали
Шестерня
Заводской номер
2501-12-129СП(SP)
Количество на модель
1
№
39
Название детали
корпус
Заводской номер
2501-12-101
Количество на модель
1
№
40
Название детали
Болт
Заводской номер
285585
Количество на модель
14
№
41
Название детали
Шайба
Заводской номер
315271
Количество на модель
21
№
42
Название детали
прокладка
Заводской номер
2501-12-115
Количество на модель
6
№
43
Название детали
прокладка
Заводской номер
2501-12-115-01
Количество на модель
2
№
44
Название детали
прокладка
Заводской номер
2501-12-115-02
Количество на модель
6
№
45
Название детали
Подшипник А
Заводской номер
97518А1
Количество на модель
1
№
46
Название детали
Крышка
Заводской номер
2501-12-114
Количество на модель
1
№
47
Название детали
Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70
Заводской номер
280545
Количество на модель
3
№
48
Название детали
Крышка
Заводской номер
2501-12-113
Количество на модель
1
№
49
Название детали
Стакан (476719267303)
Заводской номер
2501-12-103
Количество на модель
1
№
50
Название детали
Проставка
Заводской номер
2501-12-205
Количество на модель
1
№
51
Название детали
Стакан
Заводской номер
2501-12-203
Количество на модель
1
№
52
Название детали
Шестерня
Заводской номер
2501-12-106
Количество на модель
1
№
53
Название детали
Шестерня
Заводской номер
2501-12-147СП(SP)
Количество на модель
1
№
54
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
175-180-36-2-51-1668
Количество на модель
2
№
55
Название детали
Подшипник 7224А
Заводской номер
7224А
Количество на модель
2
№
56
Название детали
Прокладка
Заводской номер
2501-12-112
Количество на модель
6
№
57
Название детали
прокладка
Заводской номер
2501-12-112-01
Количество на модель
2
№
58
Название детали
Прокладка
Заводской номер
2501-12-112-02
Количество на модель
1
№
59
Название детали
Труба
Заводской номер
2501-12-131СП(SP)
Количество на модель
1
№
60
Название детали
Болт М12-6gх60
Заводской номер
БолтМ12-6gх60
Количество на модель
7
№
61
Название детали
Штифт
Заводской номер
325463
Количество на модель
4
№
62
Название детали
Пробка КГ ". ТУ-
Заводской номер
700-37-2171
Количество на модель
1
№
63
Название детали
Пробка 3-кг1/4”
Заводской номер
37250-08
Количество на модель
2
№
64
Название детали
Труба
Заводской номер
2501-12-130СП(SP)
Количество на модель
1
№
65
Название детали
Болт Mx- x
Заводской номер
БолтМ16х1,5-6gх60
Количество на модель
1
№
66
Название детали
Кронштейн
Заводской номер
2501-12-140СП(SP)
Количество на модель
2
№
67
Название детали
Болт
Заводской номер
285586
Количество на модель
6
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 2501-12-120 | 6 | 6 | 1 | |||
| 2 | Прокладка | 2501-12-120-01 | 2 | 2 | 2 | |||
| 3 | Прокладка | 2501-12-120-02 | 6 | 6 | 3 | |||
| 4 | Подшипник А | 97521А | 1 | 1 | 4 | |||
| 5 | Стакан | 313512-12-24 | 1 | 1 | 5 | |||
| 6 | Угольник концевой | 2501-12-216-01 | 2 | 2 | 6 | |||
| 7 | Гайка | ГОСТ5916-70 | 2 | 2 | 7 | |||
| 8 | корпус | 2501-12-100 | 1 | 1 | 8 | |||
| 9 | Болт | 285120 | 2 | 2 | 9 | |||
| 10 | Хомутик | 415090 | 2 | 2 | 10 | |||
| 11 | Проволока КС 1,6 | ПроволокаКС1,6 | 11 | |||||
| 12 | Труба | 2501-12-160СП(SP) | 1 | 1 | 12 | |||
| 13 | Проволока КС 1 | ПроволокаКС 1 | 13 | |||||
| 14 | Втулка | 313512-12-25 | 1 | 1 | 14 | |||
| 15 | Шестерня | 2501-12-109 | 1 | 1 | 15 | |||
| 16 | Болт специальный | 2501-12-122 | 16 | 16 | 16 | |||
| 17 | Шайба | 315317 | 16 | 16 | 17 | |||
| 18 | Гайка Mx, N.H. ГОСТ | 300310 | 16 | 16 | 18 | |||
| 19 | Болт М12-6gх30 | БолтМ12-6gх30 | 6 | 6 | 19 | |||
| 20 | Шайба | 310225 | 46 | 46 | 20 | |||
| 21 | Стакан | 313512-12-23 | 1 | 1 | 21 | |||
| 22 | Подшипник | 3003122 | 1 | 1 | 22 | |||
| 23 | Болт | 285130 | 6 | 6 | 23 | |||
| 24 | Крышка | 313512-12-27 | 1 | 1 | 24 | |||
| 25 | Труба | 2501-12-133СП(SP) | 1 | 1 | 25 | |||
| 26 | Угольник концевой | 2501-12-216 | 2 | 2 | 26 | |||
| 27 | Штуцер | 2501-12-222 | 3 | 3 | 27 | |||
| 28 | Труба | 2501-12-134СП(SP) | 1 | 1 | 28 | |||
| 29 | Болт Мх- х ГОСТ | 280350 | 44 | 44 | 29 | |||
| 30 | Винт ВМ- хН. ГОСТ | 350520 | 1 | 1 | 30 | |||
| 31 | Орех | 2501-12-117 | 1 | 1 | 31 | |||
| 32 | Тарелка | 2501-12-116 | 1 | 1 | 32 | |||
| 34 | Втулка | 313512-12-28 | 1 | 1 | 34 | |||
| 35 | Кольцо С ГОСТ | 700-58-2122 | 1 | 1 | 35 | |||
| 36 | Подшипник Н | 53616Н | 1 | 1 | 36 | |||
| 37 | Подшипник 22316W33 | 22316W33 | 1 | 1 | 37 | |||
| 38 | Шестерня | 2501-12-108 | 1 | 1 | 38 | |||
| 39 | Шестерня | 2501-12-129СП(SP) | 1 | 1 | 39 | |||
| 40 | корпус | 2501-12-101 | 1 | 1 | 40 | |||
| 41 | Болт | 285585 | 14 | 14 | 41 | |||
| 42 | Шайба | 315271 | 21 | 21 | 42 | |||
| 43 | прокладка | 2501-12-115 | 6 | 6 | 43 | |||
| 44 | прокладка | 2501-12-115-01 | 2 | 2 | 44 | |||
| 45 | прокладка | 2501-12-115-02 | 6 | 6 | 45 | |||
| 46 | Подшипник А | 97518А1 | 1 | 1 | 46 | |||
| 47 | Крышка | 2501-12-114 | 1 | 1 | 47 | |||
| 48 | Болт 3М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | 280545 | 3 | 3 | 48 | |||
| 49 | Крышка | 2501-12-113 | 1 | 1 | 49 | |||
| 50 | Стакан (476719267303) | 2501-12-103 | 1 | 1 | 50 | |||
| 51 | Проставка | 2501-12-205 | 1 | 1 | 51 | |||
| 52 | Стакан | 2501-12-203 | 1 | 1 | 52 | |||
| 53 | Шестерня | 2501-12-106 | 1 | 1 | 53 | |||
| 54 | Шестерня | 2501-12-147СП(SP) | 1 | 1 | 54 | |||
| 55 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 175-180-36-2-51-1668 | 2 | 2 | 55 | |||
| 56 | Подшипник 7224А | 7224А | 2 | 2 | 56 | |||
| 57 | Прокладка | 2501-12-112 | 6 | 6 | 57 | |||
| 58 | прокладка | 2501-12-112-01 | 2 | 2 | 58 | |||
| 59 | Прокладка | 2501-12-112-02 | 1 | 1 | 59 | |||
| 60 | Труба | 2501-12-131СП(SP) | 1 | 1 | 60 | |||
| 61 | Болт М12-6gх60 | БолтМ12-6gх60 | 7 | 7 | 61 | |||
| 62 | Штифт | 325463 | 4 | 4 | 62 | |||
| 63 | Пробка КГ ". ТУ- | 700-37-2171 | 1 | 1 | 63 | |||
| 64 | Пробка 3-кг1/4” | 37250-08 | 2 | 2 | 64 | |||
| 65 | Труба | 2501-12-130СП(SP) | 1 | 1 | 65 | |||
| 66 | Болт Mx- x | БолтМ16х1,5-6gх60 | 1 | 1 | 66 | |||
| 67 | Кронштейн | 2501-12-140СП(SP) | 2 | 2 | 67 | |||
| 68 | Болт | 285586 | 6 | 6 | 68 |
