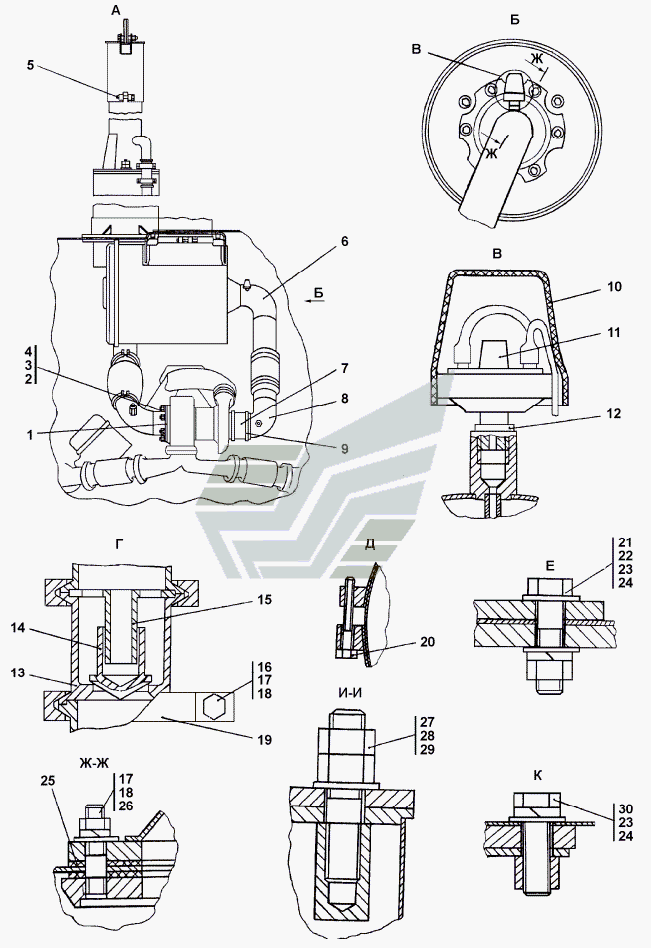

311502-05-2СП Установка систем воздухоочистки и выпуска
100%
Название детали
Прокладка патрубка выпускного
Заводской номер
Т850.1118260
Количество на модель
№
1
Название детали
Шайба ГОСТ
Заводской номер
31 0170
Количество на модель
№
2
Название детали
Шайба ГОСТ
Заводской номер
31 0170-20
Количество на модель
№
2
Название детали
Шайба 10
Заводской номер
31 2300-П2
Количество на модель
№
3
Название детали
Гайка М10-6Н
Заводской номер
25012-П5
Количество на модель
№
4
Название детали
Болт M- x
Заводской номер
Болт М10-6gх50
Количество на модель
№
5
Название детали
Воздуховод
Заводской номер
311502-05-15СП
Количество на модель
№
6
Название детали
Рукав
Заводской номер
46 1901-05
Количество на модель
№
7
Название детали
Воздуховод
Заводской номер
1502-05-14СП
Количество на модель
№
8
Название детали
Хомут
Заводской номер
46-47-189-03СП
Количество на модель
№
9
Название детали
Колпачок защитный
Заводской номер
404-05-92
Количество на модель
№
10
Название детали
Датчик сигнализатора засоренности воздушного фильтра
Заводской номер
13.3839.600
Количество на модель
№
11
Название детали
Кольцо 14x20 МН
Заводской номер
14x20 МН4152-62
Количество на модель
№
12
Название детали
корпус
Заводской номер
0602-05-45
Количество на модель
№
13
Название детали
Клапан
Заводской номер
0602-05-46
Количество на модель
№
14
Название детали
Направляющая
Заводской номер
0602-05-47
Количество на модель
№
15
Название детали
Болт M- x
Заводской номер
Болт М8-6gх30
Количество на модель
№
16
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
№
17
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
18
Название детали
Хомут
Заводской номер
403-05-25
Количество на модель
№
19
Название детали
Болт
Заводской номер
28 5230
Количество на модель
№
20
Название детали
Болт Mx- x
Заводской номер
28 0360
Количество на модель
№
21
Название детали
Гайка Mx
Заводской номер
Гайка М12х1,25
Количество на модель
№
22
Название детали
Шайба ОТ
Заводской номер
Шайба 12ОТ
Количество на модель
№
23
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
№
24
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
24
Название детали
прокладка
Заводской номер
45 0033
Количество на модель
№
25
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
26
Название детали
Гайка М16х1,5
Заводской номер
Гайка М16х1,5
Количество на модель
№
27
Название детали
Шайба Т. ГОСТ
Заводской номер
31 0270-20
Количество на модель
№
28
Название детали
Шайба ГОСТ
Заводской номер
31 0270
Количество на модель
№
28
Название детали
Шпилька М п/- х ГОСТ
Заводской номер
29 0560
Количество на модель
№
29
Название детали
Шпилька М (- Зп)/(, )х ГОСТ
Заводской номер
29 0560-20
Количество на модель
№
29
Название детали
Болт Mx- x
Заводской номер
Болт М12х1,25-6gх40
Количество на модель
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка патрубка выпускного | Т850.1118260 | 1 | |||||
| 2 | Шайба ГОСТ | 31 0170 | 2 | |||||
| 2 | Шайба ГОСТ | 31 0170-20 | 2 | |||||
| 3 | Шайба 10 | 31 2300-П2 | 3 | |||||
| 4 | Гайка М10-6Н | 25012-П5 | 4 | |||||
| 5 | Болт M- x | Болт М10-6gх50 | 5 | |||||
| 6 | Воздуховод | 311502-05-15СП | 6 | |||||
| 7 | Рукав | 46 1901-05 | 7 | |||||
| 8 | Воздуховод | 1502-05-14СП | 8 | |||||
| 9 | Хомут | 46-47-189-03СП | 9 | |||||
| 10 | Колпачок защитный | 404-05-92 | 10 | |||||
| 11 | Датчик сигнализатора засоренности воздушного фильтра | 13.3839.600 | 11 | |||||
| 12 | Кольцо 14x20 МН | 14x20 МН4152-62 | 12 | |||||
| 13 | корпус | 0602-05-45 | 13 | |||||
| 14 | Клапан | 0602-05-46 | 14 | |||||
| 15 | Направляющая | 0602-05-47 | 15 | |||||
| 16 | Болт M- x | Болт М8-6gх30 | 16 | |||||
| 17 | Гайка М8 | Гайка М8 | 17 | |||||
| 18 | Шайба 8Т | Шайба 8Т | 18 | |||||
| 19 | Хомут | 403-05-25 | 19 | |||||
| 20 | Болт | 28 5230 | 20 | |||||
| 21 | Болт Mx- x | 28 0360 | 21 | |||||
| 22 | Гайка Mx | Гайка М12х1,25 | 22 | |||||
| 23 | Шайба ОТ | Шайба 12ОТ | 23 | |||||
| 24 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 24 | |||||
| 24 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 24 | |||||
| 25 | прокладка | 45 0033 | 25 | |||||
| 26 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 26 | |||||
| 27 | Гайка М16х1,5 | Гайка М16х1,5 | 27 | |||||
| 28 | Шайба Т. ГОСТ | 31 0270-20 | 28 | |||||
| 28 | Шайба ГОСТ | 31 0270 | 28 | |||||
| 29 | Шпилька М п/- х ГОСТ | 29 0560 | 29 | |||||
| 29 | Шпилька М (- Зп)/(, )х ГОСТ | 29 0560-20 | 29 | |||||
| 30 | Болт Mx- x | Болт М12х1,25-6gх40 | 30 |
