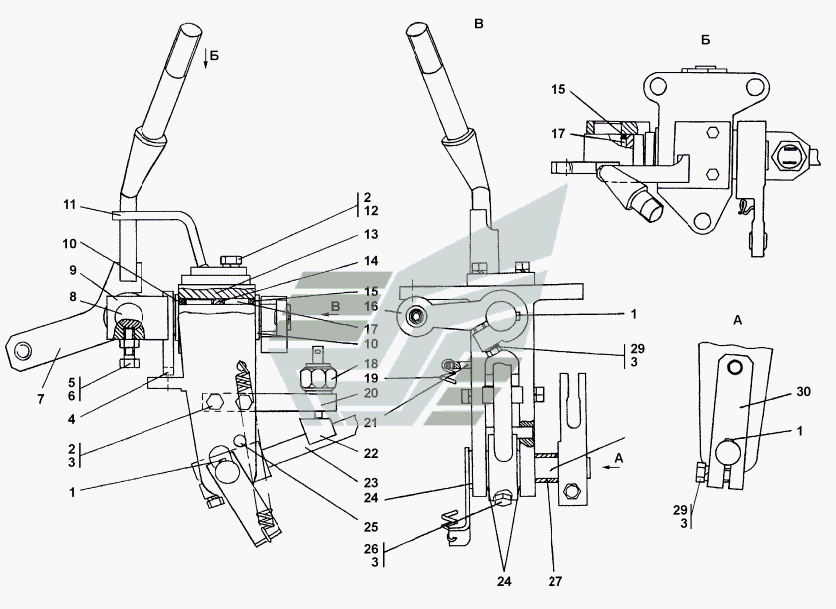

3501-13-143СП Блок управления
100%
Название детали
Блок управления
Заводской номер
3501-13-143СП
Количество на модель
№
Название детали
Шпонка х ГОСТ
Заводской номер
34 0350
Количество на модель
№
1
Название детали
Болт М6-6gx16
Заводской номер
Болт М6-6gx16
Количество на модель
№
2
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
№
3
Название детали
Кулачок
Заводской номер
2501-13-333
Количество на модель
№
4
Название детали
Болт М
Заводской номер
Болт М6-6gx20
Количество на модель
№
5
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
№
6
Название детали
Рычаг
Заводской номер
3501-13-273-20СП
Количество на модель
№
7
Название детали
Рычаг
Заводской номер
3501-13-273СП
Количество на модель
№
7
Название детали
Вот
Заводской номер
2501-13-133
Количество на модель
№
8
Название детали
Вилка
Заводской номер
2501-13-292
Количество на модель
№
9
Название детали
Шайба кп. ГОСТ
Заводской номер
31 0330-20
Количество на модель
№
10
Название детали
Шайба кп. ГОСТ
Заводской номер
31 0330
Количество на модель
№
10
Название детали
Планка разделительная
Заводской номер
3501-13-281СП
Количество на модель
№
11
Название детали
Планка разделительная
Заводской номер
3501-13-281-20СП
Количество на модель
№
11
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
12
Название детали
корпус
Заводской номер
3501-13-144СП
Количество на модель
№
13
Название детали
Втулка
Заводской номер
3501-13-139
Количество на модель
№
14
Название детали
Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84
Заводской номер
50 0093
Количество на модель
№
15
Название детали
Рычаг
Заводской номер
2501-13-232СП
Количество на модель
№
16
Название детали
Подшипник
Заводской номер
942/20
Количество на модель
№
17
Название детали
Выключатель
Заводской номер
ВК415
Количество на модель
№
18
Название детали
Пружина
Заводской номер
700-38-2729-01
Количество на модель
№
19
Название детали
Проставка
Заводской номер
3501-13-259-20
Количество на модель
№
20
Название детали
Проставка
Заводской номер
3501-13-259
Количество на модель
№
20
Название детали
Упор
Заводской номер
2501-13-134
Количество на модель
№
21
Название детали
Упор
Заводской номер
3501-13-258
Количество на модель
№
22
Название детали
Ручка
Заводской номер
3501-13-120СП
Количество на модель
№
23
Название детали
Шайба х, ГОСТ
Заводской номер
31 0280
Количество на модель
№
24
Название детали
Шайба х ГОСТ
Заводской номер
31 0280-20
Количество на модель
№
24
Название детали
Штифт
Заводской номер
3501-13-144
Количество на модель
№
25
Название детали
Болт М8-6gx25
Заводской номер
Болт М8-6gx25
Количество на модель
№
26
Название детали
Проставка
Заводской номер
2501-13-194-01
Количество на модель
№
27
Название детали
Валик
Заводской номер
3501-13-153СП
Количество на модель
№
28
Название детали
Болт М8-6gx30
Заводской номер
Болт М8-6gx30
Количество на модель
№
29
Название детали
Рычаг
Заводской номер
2501-13-188-01
Количество на модель
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок управления | 3501-13-143СП | |||||||
| 1 | Шпонка х ГОСТ | 34 0350 | 1 | |||||
| 2 | Болт М6-6gx16 | Болт М6-6gx16 | 2 | |||||
| 3 | Шайба 6Т | Шайба 6Т | 3 | |||||
| 4 | Кулачок | 2501-13-333 | 4 | |||||
| 5 | Болт М | Болт М6-6gx20 | 5 | |||||
| 6 | Орех М | Гайка М6 | 6 | |||||
| 7 | Рычаг | 3501-13-273-20СП | 7 | |||||
| 7 | Рычаг | 3501-13-273СП | 7 | |||||
| 8 | Вот | 2501-13-133 | 8 | |||||
| 9 | Вилка | 2501-13-292 | 9 | |||||
| 10 | Шайба кп. ГОСТ | 31 0330-20 | 10 | |||||
| 10 | Шайба кп. ГОСТ | 31 0330 | 10 | |||||
| 11 | Планка разделительная | 3501-13-281СП | 11 | |||||
| 11 | Планка разделительная | 3501-13-281-20СП | 11 | |||||
| 12 | Шайба 8Т | Шайба 8Т | 12 | |||||
| 13 | корпус | 3501-13-144СП | 13 | |||||
| 14 | Втулка | 3501-13-139 | 14 | |||||
| 15 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | 50 0093 | 15 | |||||
| 16 | Рычаг | 2501-13-232СП | 16 | |||||
| 17 | Подшипник | 942/20 | 17 | |||||
| 18 | Выключатель | ВК415 | 18 | |||||
| 19 | Пружина | 700-38-2729-01 | 19 | |||||
| 20 | Проставка | 3501-13-259-20 | 20 | |||||
| 20 | Проставка | 3501-13-259 | 20 | |||||
| 21 | Упор | 2501-13-134 | 21 | |||||
| 22 | Упор | 3501-13-258 | 22 | |||||
| 23 | Ручка | 3501-13-120СП | 23 | |||||
| 24 | Шайба х, ГОСТ | 31 0280 | 24 | |||||
| 24 | Шайба х ГОСТ | 31 0280-20 | 24 | |||||
| 25 | Штифт | 3501-13-144 | 25 | |||||
| 26 | Болт М8-6gx25 | Болт М8-6gx25 | 26 | |||||
| 27 | Проставка | 2501-13-194-01 | 27 | |||||
| 28 | Валик | 3501-13-153СП | 28 | |||||
| 29 | Болт М8-6gx30 | Болт М8-6gx30 | 29 | |||||
| 30 | Рычаг | 2501-13-188-01 | 30 |
