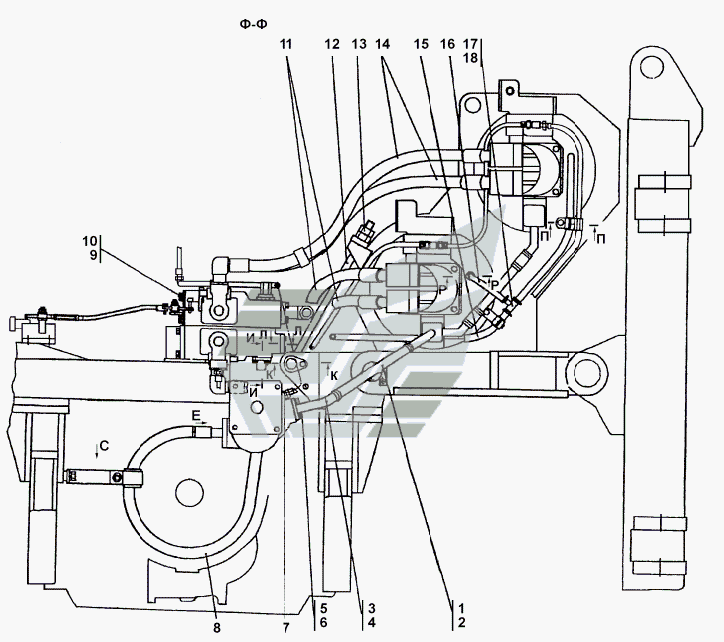

312001-94-1-03СП Установка привода лебедки с системой гидроуправления
100%
Название детали
Рукав
Заводской номер
46 1201-23
Количество на модель
№
1
Название детали
Хомут- У-
Заводской номер
Хомут 1045-У-02
Количество на модель
№
2
Название детали
Патрубок
Заводской номер
312001-94-13СП
Количество на модель
№
3
Название детали
Патрубок
Заводской номер
312001-94-13-20СП
Количество на модель
№
3
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
№
4
Название детали
Болт М10-6gx30
Заводской номер
Болт М10-6gx30
Количество на модель
№
5
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
№
6
Название детали
Втулка
Заводской номер
41 5210
Количество на модель
№
7
Название детали
Рукав
Заводской номер
2602-26-25-01СП
Количество на модель
№
8
Название детали
Рукав
Заводской номер
2602-26-25-01-20СП
Количество на модель
№
8
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
№
9
Название детали
Болт M16x1,
Заводской номер
Болт М16x1,5-6gx35
Количество на модель
№
10
Название детали
Рукав
Заводской номер
3502-26-108-01-20СП
Количество на модель
№
11
Название детали
Рукав
Заводской номер
3502-26-108-01СП
Количество на модель
№
11
Название детали
Болт
Заводской номер
312501-93-7-01-20
Количество на модель
№
12
Название детали
Болт
Заводской номер
312501-93-7-01
Количество на модель
№
12
Название детали
Гайка M30x2
Заводской номер
30 0411-20
Количество на модель
№
13
Название детали
Гайка M30x2
Заводской номер
30 0411
Количество на модель
№
13
Название детали
Рукав
Заводской номер
3502-26-108СП
Количество на модель
№
14
Название детали
Рукав
Заводской номер
3502-26-108-20СП
Количество на модель
№
14
Название детали
Рукав
Заводской номер
46 0601-36
Количество на модель
№
15
Название детали
Рукав
Заводской номер
46 0601-11
Количество на модель
№
16
Название детали
Тройник
Заводской номер
312001-94-26-20СП
Количество на модель
№
17
Название детали
Тройник
Заводской номер
312001-94-26СП
Количество на модель
№
17
Название детали
Хомут- У-
Заводской номер
Хомут 1028-У-02
Количество на модель
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | 46 1201-23 | 1 | |||||
| 2 | Хомут- У- | Хомут 1045-У-02 | 2 | |||||
| 3 | Патрубок | 312001-94-13СП | 3 | |||||
| 3 | Патрубок | 312001-94-13-20СП | 3 | |||||
| 4 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 4 | |||||
| 5 | Болт М10-6gx30 | Болт М10-6gx30 | 5 | |||||
| 6 | Шайба ОТ | Шайба 10 ОТ | 6 | |||||
| 7 | Втулка | 41 5210 | 7 | |||||
| 8 | Рукав | 2602-26-25-01СП | 8 | |||||
| 8 | Рукав | 2602-26-25-01-20СП | 8 | |||||
| 9 | Шайба ОТ | Шайба 16 ОТ | 9 | |||||
| 10 | Болт M16x1, | Болт М16x1,5-6gx35 | 10 | |||||
| 11 | Рукав | 3502-26-108-01-20СП | 11 | |||||
| 11 | Рукав | 3502-26-108-01СП | 11 | |||||
| 12 | Болт | 312501-93-7-01-20 | 12 | |||||
| 12 | Болт | 312501-93-7-01 | 12 | |||||
| 13 | Гайка M30x2 | 30 0411-20 | 13 | |||||
| 13 | Гайка M30x2 | 30 0411 | 13 | |||||
| 14 | Рукав | 3502-26-108СП | 14 | |||||
| 14 | Рукав | 3502-26-108-20СП | 14 | |||||
| 15 | Рукав | 46 0601-36 | 15 | |||||
| 16 | Рукав | 46 0601-11 | 16 | |||||
| 17 | Тройник | 312001-94-26-20СП | 17 | |||||
| 17 | Тройник | 312001-94-26СП | 17 | |||||
| 18 | Хомут- У- | Хомут 1028-У-02 | 18 |
