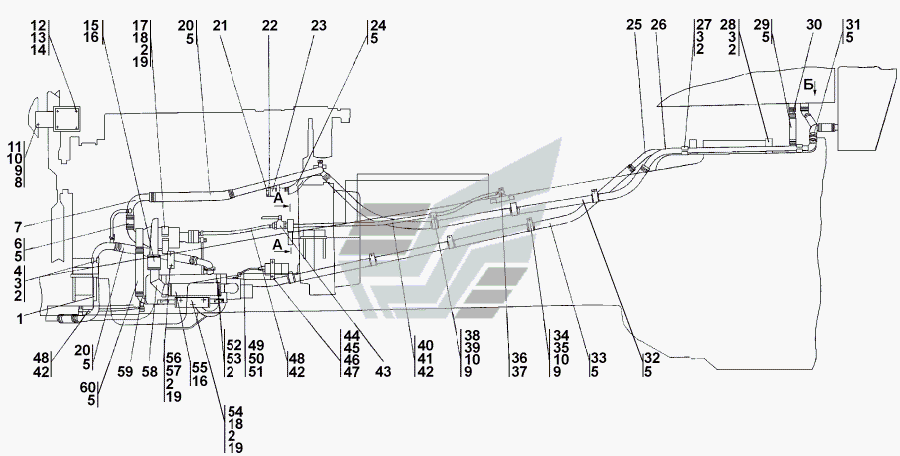

- СП Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
312006-43-1СП(SP)
Количество на модель
№
Название детали
Установка системы подогрева
Заводской номер
312006-43-1-20СП(SP)
Количество на модель
№
Название детали
Трубопровод
Заводской номер
312006-43-14СП(SP)
Количество на модель
№
1
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
2
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
№
3
Название детали
Фланец
Заводской номер
404-43-87
Количество на модель
№
4
Название детали
Шланговый хомут AS30- / W2
Заводской номер
476715900017
Количество на модель
№
5
Название детали
Рукав
Заводской номер
461201-02
Количество на модель
№
6
Название детали
Трубопровод
Заводской номер
0602-43-35СП(SP)
Количество на модель
№
7
Название детали
Шайба ГОСТ
Заводской номер
310140
Количество на модель
№
8
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
9
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
№
10
Название детали
Корпус
Заводской номер
312505-43-17СП(SP)
Количество на модель
№
11
Название детали
Винт ВМ
Заводской номер
Винт ВМ5-6gx12
Количество на модель
№
12
Название детали
Шайба 5
Заводской номер
Шайба 5
Количество на модель
№
13
Название детали
Щиток управления ПЖД-600И-1015410
Заводской номер
ПЖД-600И-1015410
Количество на модель
№
14
Название детали
Рукав
Заводской номер
461501
Количество на модель
№
15
Название детали
Шланговый хомут AS50- / W2
Заводской номер
476715900019
Количество на модель
№
16
Название детали
Скоба
Заводской номер
2002-43-22СП(SP)
Количество на модель
№
17
Название детали
Болт М12x1,25-6gx30
Заводской номер
Болт М12x1,25-6gx30
Количество на модель
№
18
Название детали
Шайба х ГОСТ
Заводской номер
310210
Количество на модель
№
19
Название детали
Рукав
Заводской номер
461201-22
Количество на модель
№
20
Название детали
Болт зажимной
Заводской номер
311506-43-27
Количество на модель
№
21
Название детали
Болт зажимной
Заводской номер
311506-43-27-20
Количество на модель
№
21
Название детали
Прокладка
Заводской номер
311506-43-2
Количество на модель
№
22
Название детали
Трубопровод
Заводской номер
311506-43-113СП(SP)
Количество на модель
№
23
Название детали
Трубопровод
Заводской номер
311506-43-113-20СП(SP)
Количество на модель
№
23
Название детали
Рукав
Заводской номер
461201-08
Количество на модель
№
24
Название детали
Трубопровод
Заводской номер
312002-43-38СП(SP)
Количество на модель
№
25
Название детали
Трубопровод
Заводской номер
312002-43-38-20СП(SP)
Количество на модель
№
25
Название детали
Трубопровод
Заводской номер
312002-43-39СП(SP)
Количество на модель
№
26
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
№
27
Название детали
Прижим
Заводской номер
2502-43-79-20
Количество на модель
№
27
Название детали
Прижим
Заводской номер
2502-43-106-20
Количество на модель
№
28
Название детали
Прижим
Заводской номер
2502-43-106
Количество на модель
№
28
Название детали
Рукав
Заводской номер
460501-05
Количество на модель
№
29
Название детали
Переходник
Заводской номер
311506-43-24
Количество на модель
№
30
Название детали
Рукав
Заводской номер
460501-13
Количество на модель
№
41
Название детали
Рукав
Заводской номер
460501-25
Количество на модель
№
32
Название детали
Рукав
Заводской номер
460501-24
Количество на модель
№
33
Название детали
Рукав
Заводской номер
460501-24-20
Количество на модель
№
33
Название детали
Прокладка
Заводской номер
700-40-6684-01
Количество на модель
№
34
Название детали
Хомутик
Заводской номер
415355
Количество на модель
№
35
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
№
36
Название детали
Зажимной болт
Заводской номер
700-41-2622
Количество на модель
№
37
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
№
38
Название детали
Хомутик
Заводской номер
700-41-2548
Количество на модель
№
39
Название детали
Наконечник
Заводской номер
2501-43-254СП(SP)
Количество на модель
№
40
Название детали
Шланговый хомут DIN- , W2
Заводской номер
476715900015
Количество на модель
№
42
Название детали
Кран
Заводской номер
311506-43-107СП(SP)
Количество на модель
№
43
Название детали
Болт М6-6gx16
Заводской номер
Болт М6-6gx16
Количество на модель
№
44
Название детали
Шайба T
Заводской номер
Шайбa 6Т
Количество на модель
№
45
Название детали
Коммутатор транзисторный 9301.3734
Заводской номер
9301.3734
Количество на модель
№
46
Название детали
Модуль зажигания отопителя 9301.3734-01
Заводской номер
9301.3734-01
Количество на модель
№
47
Название детали
Рукав
Заводской номер
460501-04
Количество на модель
№
48
Название детали
Провод ВН
Заводской номер
312505-10-107СП(SP)
Количество на модель
№
49
Название детали
Колпачок защитный проводов высокого напряжения 130-370-71486
Заводской номер
130-370-71486
Количество на модель
№
50
Название детали
Наконечник свечной с помехоподавателем
Заводской номер
СЭ12
Количество на модель
№
51
Название детали
Петля
Заводской номер
1102-43-15СП(SP)
Количество на модель
№
52
Название детали
Болт Мх- х ГОСТ
Заводской номер
281379
Количество на модель
№
53
Название детали
Кронштейн
Заводской номер
1102-43-18СП(SP)
Количество на модель
№
54
Название детали
Рукав
Заводской номер
461501-05
Количество на модель
№
55
Название детали
Кронштейн
Заводской номер
2002-43-74СП(SP)
Количество на модель
№
56
Название детали
Болт Мх- х ГОСТ
Заводской номер
280320
Количество на модель
№
57
Название детали
Воздуховод
Заводской номер
2002-43-16СП(SP)
Количество на модель
№
58
Название детали
Трубопровод
Заводской номер
2002-43-66СП(SP)
Количество на модель
№
59
Название детали
Рукав
Заводской номер
461201-16
Количество на модель
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 312006-43-1СП(SP) | |||||||
| Установка системы подогрева | 312006-43-1-20СП(SP) | |||||||
| 1 | Трубопровод | 312006-43-14СП(SP) | 1 | |||||
| 2 | Шайба ОТ | Шайба 12 ОТ | 2 | |||||
| 3 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 3 | |||||
| 4 | Фланец | 404-43-87 | 4 | |||||
| 5 | Шланговый хомут AS30- / W2 | 476715900017 | 5 | |||||
| 6 | Рукав | 461201-02 | 6 | |||||
| 7 | Трубопровод | 0602-43-35СП(SP) | 7 | |||||
| 8 | Шайба ГОСТ | 310140 | 8 | |||||
| 9 | Шайба 8Т | Шайба 8Т | 9 | |||||
| 10 | Болт М8-6gx16 | Болт М8-6gx16 | 10 | |||||
| 11 | Корпус | 312505-43-17СП(SP) | 11 | |||||
| 12 | Винт ВМ | Винт ВМ5-6gx12 | 12 | |||||
| 13 | Шайба 5 | Шайба 5 | 13 | |||||
| 14 | Щиток управления ПЖД-600И-1015410 | ПЖД-600И-1015410 | 14 | |||||
| 15 | Рукав | 461501 | 15 | |||||
| 16 | Шланговый хомут AS50- / W2 | 476715900019 | 16 | |||||
| 17 | Скоба | 2002-43-22СП(SP) | 17 | |||||
| 18 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | 18 | |||||
| 19 | Шайба х ГОСТ | 310210 | 19 | |||||
| 20 | Рукав | 461201-22 | 20 | |||||
| 21 | Болт зажимной | 311506-43-27 | 21 | |||||
| 21 | Болт зажимной | 311506-43-27-20 | 21 | |||||
| 22 | Прокладка | 311506-43-2 | 22 | |||||
| 23 | Трубопровод | 311506-43-113СП(SP) | 23 | |||||
| 23 | Трубопровод | 311506-43-113-20СП(SP) | 23 | |||||
| 24 | Рукав | 461201-08 | 24 | |||||
| 25 | Трубопровод | 312002-43-38СП(SP) | 25 | |||||
| 25 | Трубопровод | 312002-43-38-20СП(SP) | 25 | |||||
| 26 | Трубопровод | 312002-43-39СП(SP) | 26 | |||||
| 27 | Прижим | 2502-43-79 | 27 | |||||
| 27 | Прижим | 2502-43-79-20 | 27 | |||||
| 28 | Прижим | 2502-43-106-20 | 28 | |||||
| 28 | Прижим | 2502-43-106 | 28 | |||||
| 29 | Рукав | 460501-05 | 29 | |||||
| 30 | Переходник | 311506-43-24 | 30 | |||||
| 41 | Рукав | 460501-13 | 41 | |||||
| 32 | Рукав | 460501-25 | 32 | |||||
| 33 | Рукав | 460501-24 | 33 | |||||
| 33 | Рукав | 460501-24-20 | 33 | |||||
| 34 | Прокладка | 700-40-6684-01 | 34 | |||||
| 35 | Хомутик | 415355 | 35 | |||||
| 36 | Прокладка | 46-43-313 | 36 | |||||
| 37 | Зажимной болт | 700-41-2622 | 37 | |||||
| 38 | Прокладка | 700-40-6684-03 | 38 | |||||
| 39 | Хомутик | 700-41-2548 | 39 | |||||
| 40 | Наконечник | 2501-43-254СП(SP) | 40 | |||||
| 42 | Шланговый хомут DIN- , W2 | 476715900015 | 42 | |||||
| 43 | Кран | 311506-43-107СП(SP) | 43 | |||||
| 44 | Болт М6-6gx16 | Болт М6-6gx16 | 44 | |||||
| 45 | Шайба T | Шайбa 6Т | 45 | |||||
| 46 | Коммутатор транзисторный 9301.3734 | 9301.3734 | 46 | |||||
| 47 | Модуль зажигания отопителя 9301.3734-01 | 9301.3734-01 | 47 | |||||
| 48 | Рукав | 460501-04 | 48 | |||||
| 49 | Провод ВН | 312505-10-107СП(SP) | 49 | |||||
| 50 | Колпачок защитный проводов высокого напряжения 130-370-71486 | 130-370-71486 | 50 | |||||
| 51 | Наконечник свечной с помехоподавателем | СЭ12 | 51 | |||||
| 52 | Петля | 1102-43-15СП(SP) | 52 | |||||
| 53 | Болт Мх- х ГОСТ | 281379 | 53 | |||||
| 54 | Кронштейн | 1102-43-18СП(SP) | 54 | |||||
| 55 | Рукав | 461501-05 | 55 | |||||
| 56 | Кронштейн | 2002-43-74СП(SP) | 56 | |||||
| 57 | Болт Мх- х ГОСТ | 280320 | 57 | |||||
| 58 | Воздуховод | 2002-43-16СП(SP) | 58 | |||||
| 59 | Трубопровод | 2002-43-66СП(SP) | 59 | |||||
| 60 | Рукав | 461201-16 | 60 |
