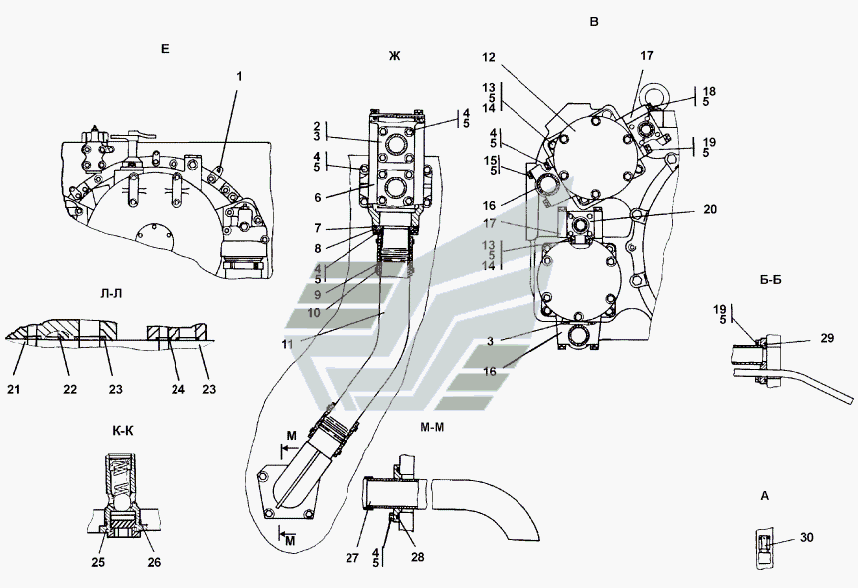

- СП Установка трансмиссии
100%
Название детали
Планка
Заводской номер
400-10-8
Количество на модель
№
1
Название детали
Планка
Заводской номер
400-10-8-20
Количество на модель
№
1
Название детали
Фланец
Заводской номер
2501-15-119-20СП(SP)
Количество на модель
№
2
Название детали
Фланец
Заводской номер
2501-15-119СП(SP)
Количество на модель
№
2
Название детали
Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
Заводской номер
060-070-58-2-51-1668
Количество на модель
№
3
Название детали
Болт М
Заводской номер
Болт М12-6gx30
Количество на модель
№
4
Название детали
Шайба Т
Заводской номер
Шайба 12.0Т
Количество на модель
№
5
Название детали
Заборник
Заводской номер
2501-16-103СП(SP)
Количество на модель
№
6
Название детали
Заборник
Заводской номер
2501-16-103-20СП(SP)
Количество на модель
№
6
Название детали
Кольцо
Заводской номер
088-095-46-2-51-1668
Количество на модель
№
7
Название детали
Фланец
Заводской номер
3501-16-104СП(SP)
Количество на модель
№
8
Название детали
Фланец
Заводской номер
3501-16-104-20СП(SP)
Количество на модель
№
8
Название детали
Рукав
Заводской номер
46 1701
Количество на модель
№
9
Название детали
Рукав
Заводской номер
46 1701-20
Количество на модель
№
9
Название детали
Шланговый хомут AS70- / W2
Заводской номер
DIN3017-AS70-90/ 12C7-W2
Количество на модель
№
10
Название детали
Труба
Заводской номер
3501-16-11
Количество на модель
№
11
Название детали
Труба
Заводской номер
3501-16-11-20
Количество на модель
№
11
Название детали
Насос NS A-ZT
Заводской номер
НШ 100А-ЗТ
Количество на модель
№
12
Название детали
Насос НШ А-
Заводской номер
НШ 100А-3
Количество на модель
№
12
Название детали
Болт М12-6gx40
Заводской номер
Болт М12-6gx40
Количество на модель
№
13
Название детали
Шайба 12х2 ГОСТ 11371-78
Заводской номер
31 0210-20
Количество на модель
№
14
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
14
Название детали
Болт M12
Заводской номер
Болт M12-6gx80
Количество на модель
№
15
Название детали
Фланец
Заводской номер
2501-15-120-20СП(SP)
Количество на модель
№
16
Название детали
Фланец
Заводской номер
2501-15-120СП(SP)
Количество на модель
№
16
Название детали
Фланец
Заводской номер
404-26-23-20
Количество на модель
№
17
Название детали
Фланец
Заводской номер
404-26-23
Количество на модель
№
17
Название детали
Болт М12-6gх90.58.029 ГОСТ 7795-70
Заводской номер
28 0388-20
Количество на модель
№
18
Название детали
Болт М12-6gх90.58.019 ГОСТ 7795-70
Заводской номер
28 0388
Количество на модель
№
18
Название детали
Болт M12
Заводской номер
Болт M12-6gx35
Количество на модель
№
19
Название детали
Фланец
Заводской номер
2501-26-83-20
Количество на модель
№
20
Название детали
Фланец
Заводской номер
2501-26-83
Количество на модель
№
20
Название детали
Кольцо- -
Заводской номер
022-026-25-2-51-1668
Количество на модель
№
21
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
032-038-36-2-51-1668
Количество на модель
№
22
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
042-050-46-2-51-1668
Количество на модель
№
23
Название детали
Кольцо- -
Заводской номер
012-016-25-2-51-1668
Количество на модель
№
24
Название детали
Клапан
Заводской номер
1101-16-112-20СП(SP)
Количество на модель
№
25
Название детали
Клапан
Заводской номер
1101-16-112СП(SP)
Количество на модель
№
25
Название детали
КОЛЬЦО
Заводской номер
040-045-30-2-3
Количество на модель
№
26
Название детали
Трубопровод
Заводской номер
3501-16-105СП(SP)
Количество на модель
№
27
Название детали
Трубопровод
Заводской номер
3501-16-105-20СП(SP)
Количество на модель
№
27
Название детали
Кольцо- -
Заводской номер
118-124-36-2-51-1668
Количество на модель
№
28
Название детали
Кольцо- -
Заводской номер
080-090-58-2-51-1668
Количество на модель
№
29
Название детали
Сапун
Заводской номер
46-14-141-20СП(SP)
Количество на модель
№
30
Название детали
Сапун
Заводской номер
46-14-141СП(SP)
Количество на модель
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Планка | 400-10-8 | 1 | |||||
| 1 | Планка | 400-10-8-20 | 1 | |||||
| 2 | Фланец | 2501-15-119-20СП(SP) | 2 | |||||
| 2 | Фланец | 2501-15-119СП(SP) | 2 | |||||
| 3 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | 060-070-58-2-51-1668 | 3 | |||||
| 4 | Болт М | Болт М12-6gx30 | 4 | |||||
| 5 | Шайба Т | Шайба 12.0Т | 5 | |||||
| 6 | Заборник | 2501-16-103СП(SP) | 6 | |||||
| 6 | Заборник | 2501-16-103-20СП(SP) | 6 | |||||
| 7 | Кольцо | 088-095-46-2-51-1668 | 7 | |||||
| 8 | Фланец | 3501-16-104СП(SP) | 8 | |||||
| 8 | Фланец | 3501-16-104-20СП(SP) | 8 | |||||
| 9 | Рукав | 46 1701 | 9 | |||||
| 9 | Рукав | 46 1701-20 | 9 | |||||
| 10 | Шланговый хомут AS70- / W2 | DIN3017-AS70-90/ 12C7-W2 | 10 | |||||
| 11 | Труба | 3501-16-11 | 11 | |||||
| 11 | Труба | 3501-16-11-20 | 11 | |||||
| 12 | Насос NS A-ZT | НШ 100А-ЗТ | 12 | |||||
| 12 | Насос НШ А- | НШ 100А-3 | 12 | |||||
| 13 | Болт М12-6gx40 | Болт М12-6gx40 | 13 | |||||
| 14 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | 14 | |||||
| 14 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 14 | |||||
| 15 | Болт M12 | Болт M12-6gx80 | 15 | |||||
| 16 | Фланец | 2501-15-120-20СП(SP) | 16 | |||||
| 16 | Фланец | 2501-15-120СП(SP) | 16 | |||||
| 17 | Фланец | 404-26-23-20 | 17 | |||||
| 17 | Фланец | 404-26-23 | 17 | |||||
| 18 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | 28 0388-20 | 18 | |||||
| 18 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | 28 0388 | 18 | |||||
| 19 | Болт M12 | Болт M12-6gx35 | 19 | |||||
| 20 | Фланец | 2501-26-83-20 | 20 | |||||
| 20 | Фланец | 2501-26-83 | 20 | |||||
| 21 | Кольцо- - | 022-026-25-2-51-1668 | 21 | |||||
| 22 | Кольцо ГОСТ /ТУ- | 032-038-36-2-51-1668 | 22 | |||||
| 23 | Кольцо ГОСТ /ТУ- | 042-050-46-2-51-1668 | 23 | |||||
| 24 | Кольцо- - | 012-016-25-2-51-1668 | 24 | |||||
| 25 | Клапан | 1101-16-112-20СП(SP) | 25 | |||||
| 25 | Клапан | 1101-16-112СП(SP) | 25 | |||||
| 26 | КОЛЬЦО | 040-045-30-2-3 | 26 | |||||
| 27 | Трубопровод | 3501-16-105СП(SP) | 27 | |||||
| 27 | Трубопровод | 3501-16-105-20СП(SP) | 27 | |||||
| 28 | Кольцо- - | 118-124-36-2-51-1668 | 28 | |||||
| 29 | Кольцо- - | 080-090-58-2-51-1668 | 29 | |||||
| 30 | Сапун | 46-14-141-20СП(SP) | 30 | |||||
| 30 | Сапун | 46-14-141СП(SP) | 30 |
