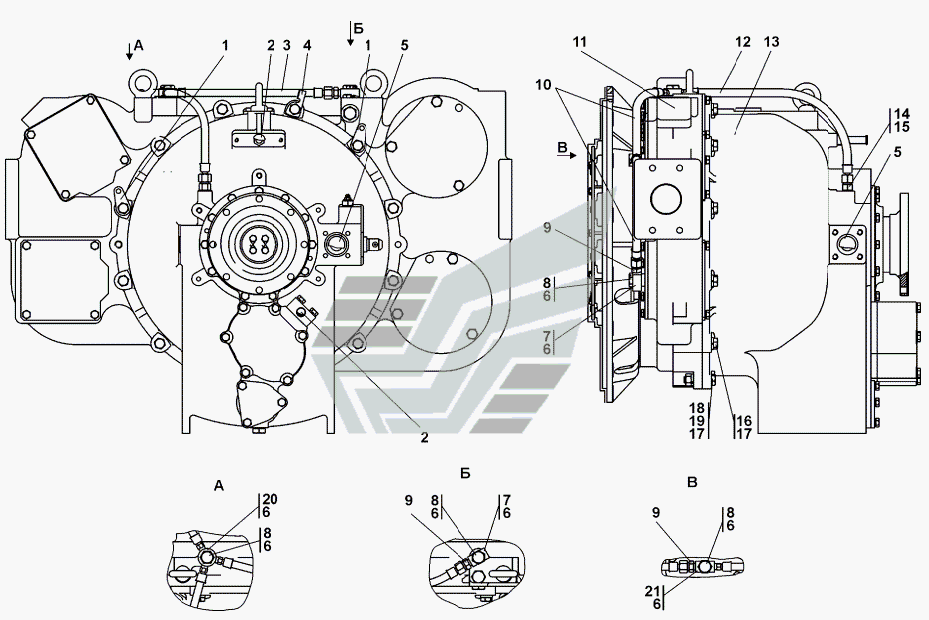

- SP Установка редуктора привода насоса
100%
Название детали
Установка редуктора привода насосов
Заводской номер
2501-20-3СП(SP)
Количество на модель
№
Название детали
Установка редуктора привода насосов
Заводской номер
2501-20-3-20СП(SP)
Количество на модель
№
Название детали
Планка
Заводской номер
400-10-8
Количество на модель
№
1
Название детали
Пробка
Заводской номер
44 0093
Количество на модель
№
2
Название детали
Рукав
Заводской номер
2501-20-113-01-20СП -20(SP)
Количество на модель
№
3
Название детали
Рукав
Заводской номер
2501-20-113-01СП(SP)
Количество на модель
№
3
Название детали
Угольник
Заводской номер
401-10-1-20
Количество на модель
№
4
Название детали
Угольник
Заводской номер
401-10-1
Количество на модель
№
4
Название детали
Пробка
Заводской номер
44 0006
Количество на модель
№
5
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
018-022-25-2-51-1668
Количество на модель
№
6
Название детали
Угольник
Заводской номер
2501-20-58
Количество на модель
№
7
Название детали
Зажимной болт
Заводской номер
2501-20-8
Количество на модель
№
8
Название детали
Зажимной болт
Заводской номер
2501-20-8-20
Количество на модель
№
8
Название детали
Штуцер
Заводской номер
2501-20-59-20
Количество на модель
№
9
Название детали
Штуцер
Заводской номер
2501-20-59
Количество на модель
№
9
Название детали
Рукав
Заводской номер
2501-20-113-20СП(SP)
Количество на модель
№
10
Название детали
Рукав
Заводской номер
2501-20-113СП(SP)
Количество на модель
№
10
Название детали
Редуктор привода насосов
Заводской номер
2501-20-11-02-20СП -20(SP)
Количество на модель
№
11
Название детали
Редуктор привода насосов
Заводской номер
2501-20-11-02СП(SP)
Количество на модель
№
11
Название детали
Рукав
Заводской номер
2501-20-113-02-20СП -20(SP)
Количество на модель
№
12
Название детали
Рукав
Заводской номер
2501-20-113-02СП(SP)
Количество на модель
№
12
Название детали
Гидротрансформатор
Заводской номер
2501-14-12СП(SP)
Количество на модель
№
13
Название детали
Гидротрансформатор
Заводской номер
2501-14-12-20СП(SP)
Количество на модель
№
13
Название детали
Штуцер
Заводской номер
46-18-65
Количество на модель
№
14
Название детали
Кольцо 12x16 МН
Заводской номер
12x16 МН 4152-62
Количество на модель
№
15
Название детали
Болт М
Заводской номер
Болт М16-6gx45
Количество на модель
№
16
Название детали
Шайба ОТ
Заводской номер
Шайба 16 ОТ
Количество на модель
№
17
Название детали
Болт M16x1,
Заводской номер
Болт М16x1,5-6gx60
Количество на модель
№
18
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 5250
Количество на модель
№
19
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 5250-20
Количество на модель
№
19
Название детали
Угольник
Заводской номер
2501-20-57
Количество на модель
№
20
Название детали
Угольник
Заводской номер
2501-20-58-01
Количество на модель
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка редуктора привода насосов | 2501-20-3СП(SP) | |||||||
| Установка редуктора привода насосов | 2501-20-3-20СП(SP) | |||||||
| 1 | Планка | 400-10-8 | 1 | |||||
| 2 | Пробка | 44 0093 | 2 | |||||
| 3 | Рукав | 2501-20-113-01-20СП -20(SP) | 3 | |||||
| 3 | Рукав | 2501-20-113-01СП(SP) | 3 | |||||
| 4 | Угольник | 401-10-1-20 | 4 | |||||
| 4 | Угольник | 401-10-1 | 4 | |||||
| 5 | Пробка | 44 0006 | 5 | |||||
| 6 | Кольцо ГОСТ /ТУ- | 018-022-25-2-51-1668 | 6 | |||||
| 7 | Угольник | 2501-20-58 | 7 | |||||
| 8 | Зажимной болт | 2501-20-8 | 8 | |||||
| 8 | Зажимной болт | 2501-20-8-20 | 8 | |||||
| 9 | Штуцер | 2501-20-59-20 | 9 | |||||
| 9 | Штуцер | 2501-20-59 | 9 | |||||
| 10 | Рукав | 2501-20-113-20СП(SP) | 10 | |||||
| 10 | Рукав | 2501-20-113СП(SP) | 10 | |||||
| 11 | Редуктор привода насосов | 2501-20-11-02-20СП -20(SP) | 11 | |||||
| 11 | Редуктор привода насосов | 2501-20-11-02СП(SP) | 11 | |||||
| 12 | Рукав | 2501-20-113-02-20СП -20(SP) | 12 | |||||
| 12 | Рукав | 2501-20-113-02СП(SP) | 12 | |||||
| 13 | Гидротрансформатор | 2501-14-12СП(SP) | 13 | |||||
| 13 | Гидротрансформатор | 2501-14-12-20СП(SP) | 13 | |||||
| 14 | Штуцер | 46-18-65 | 14 | |||||
| 15 | Кольцо 12x16 МН | 12x16 МН 4152-62 | 15 | |||||
| 16 | Болт М | Болт М16-6gx45 | 16 | |||||
| 17 | Шайба ОТ | Шайба 16 ОТ | 17 | |||||
| 18 | Болт M16x1, | Болт М16x1,5-6gx60 | 18 | |||||
| 19 | Гайка Мх, Н ГОСТ | 30 5250 | 19 | |||||
| 19 | Гайка Мх, Н ГОСТ | 30 5250-20 | 19 | |||||
| 20 | Угольник | 2501-20-57 | 20 | |||||
| 21 | Угольник | 2501-20-58-01 | 21 |
