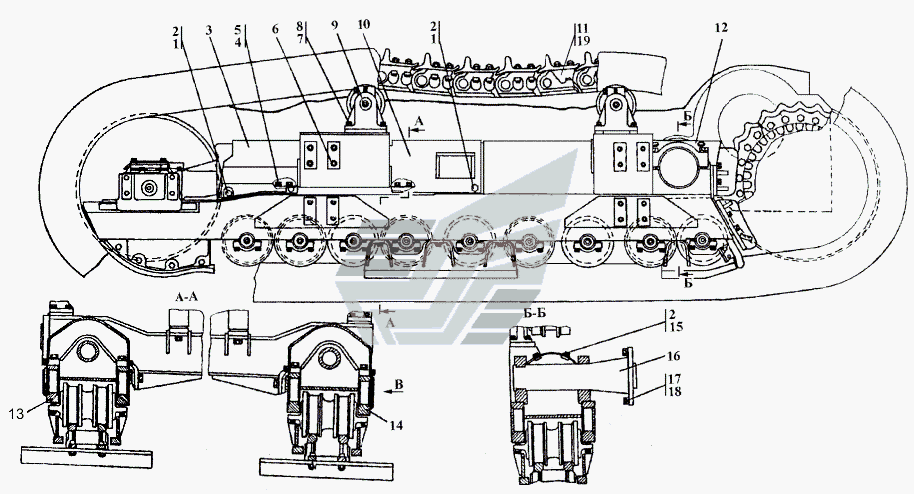

TT3501- СП Система ходовая
100%
Название детали
Система ходовая
Заводской номер
TT3501-21-1СП(SP)
Количество на модель
№
Название детали
Шайба х ГОСТ
Заводской номер
31 0310
Количество на модель
№
1
Название детали
Шайба х ГОСТ
Заводской номер
31 0310-20
Количество на модель
№
1
Название детали
Болт М- х ГОСТ
Заводской номер
28 0712
Количество на модель
№
2
Название детали
Кожух
Заводской номер
ТТ3501-21-29СП(SP)
Количество на модель
№
3
Название детали
Кожух
Заводской номер
ТТ3501-21-29-20СП(SP)
Количество на модель
№
3
Название детали
Шайба OT
Заводской номер
Шайба 30 OT
Количество на модель
№
4
Название детали
Болт Mx- x
Заводской номер
28 0950-20
Количество на модель
№
5
Название детали
Болт Mx
Заводской номер
28 0950
Количество на модель
№
5
Название детали
Пробка
Заводской номер
700-40-5068
Количество на модель
№
6
Название детали
Шайба
Заводской номер
Шайба 24T
Количество на модель
№
7
Название детали
Болт Mx-X. ГОСТ
Заводской номер
28 0830-20
Количество на модель
№
8
Название детали
Болт M24x2
Заводской номер
28 0830-01
Количество на модель
№
8
Название детали
Каток поддерживающий
Заводской номер
403-21-15СП
Количество на модель
№
9
Название детали
Каток поддерживающий
Заводской номер
403-21-15-20СП
Количество на модель
№
9
Название детали
Кожух
Заводской номер
ТТ3501-21-30-20СП(SP)
Количество на модель
№
10
Название детали
Кожух
Заводской номер
ТТ3501-21-30СП(SP)
Количество на модель
№
10
Название детали
Caterpillar или
Заводской номер
405-22-1СП
Количество на модель
№
11
Название детали
Кожух
Заводской номер
ТТ3501-21-23-20
Количество на модель
№
12
Название детали
Кожух
Заводской номер
ТТ3501-21-23
Количество на модель
№
12
Название детали
Тележка
Заводской номер
ТТ3501-21-3-20СП(SP)
Количество на модель
№
13
Название детали
Тележка
Заводской номер
ТТ3501-21-3СП(SP)
Количество на модель
№
13
Название детали
Тележка
Заводской номер
ТТ3501-21-2-20СП(SP)
Количество на модель
№
14
Название детали
Тележка
Заводской номер
ТТ3501-21-2СП(SP)
Количество на модель
№
14
Название детали
Шайба
Заводской номер
700-31-2290-20
Количество на модель
№
15
Название детали
Шайба
Заводской номер
700-31-2290
Количество на модель
№
15
Название детали
Вот
Заводской номер
TT3501-21-24
Количество на модель
№
16
Название детали
Вот
Заводской номер
ТТ3501-21-24-20
Количество на модель
№
16
Название детали
Болт M36x3
Заводской номер
28 0975
Количество на модель
№
17
Название детали
Болт M36x3
Заводской номер
28 0975-20
Количество на модель
№
17
Название детали
Шайба
Заводской номер
31 5435-20
Количество на модель
№
18
Название детали
Шайба
Заводской номер
31 5435
Количество на модель
№
18
Название детали
Caterpillar
Заводской номер
3501-22-1-05СП
Количество на модель
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система ходовая | TT3501-21-1СП(SP) | |||||||
| 1 | Шайба х ГОСТ | 31 0310 | 1 | |||||
| 1 | Шайба х ГОСТ | 31 0310-20 | 1 | |||||
| 2 | Болт М- х ГОСТ | 28 0712 | 2 | |||||
| 3 | Кожух | ТТ3501-21-29СП(SP) | 3 | |||||
| 3 | Кожух | ТТ3501-21-29-20СП(SP) | 3 | |||||
| 4 | Шайба OT | Шайба 30 OT | 4 | |||||
| 5 | Болт Mx- x | 28 0950-20 | 5 | |||||
| 5 | Болт Mx | 28 0950 | 5 | |||||
| 6 | Пробка | 700-40-5068 | 6 | |||||
| 7 | Шайба | Шайба 24T | 7 | |||||
| 8 | Болт Mx-X. ГОСТ | 28 0830-20 | 8 | |||||
| 8 | Болт M24x2 | 28 0830-01 | 8 | |||||
| 9 | Каток поддерживающий | 403-21-15СП | 9 | |||||
| 9 | Каток поддерживающий | 403-21-15-20СП | 9 | |||||
| 10 | Кожух | ТТ3501-21-30-20СП(SP) | 10 | |||||
| 10 | Кожух | ТТ3501-21-30СП(SP) | 10 | |||||
| 11 | Caterpillar или | 405-22-1СП | 11 | |||||
| 12 | Кожух | ТТ3501-21-23-20 | 12 | |||||
| 12 | Кожух | ТТ3501-21-23 | 12 | |||||
| 13 | Тележка | ТТ3501-21-3-20СП(SP) | 13 | |||||
| 13 | Тележка | ТТ3501-21-3СП(SP) | 13 | |||||
| 14 | Тележка | ТТ3501-21-2-20СП(SP) | 14 | |||||
| 14 | Тележка | ТТ3501-21-2СП(SP) | 14 | |||||
| 15 | Шайба | 700-31-2290-20 | 15 | |||||
| 15 | Шайба | 700-31-2290 | 15 | |||||
| 16 | Вот | TT3501-21-24 | 16 | |||||
| 16 | Вот | ТТ3501-21-24-20 | 16 | |||||
| 17 | Болт M36x3 | 28 0975 | 17 | |||||
| 17 | Болт M36x3 | 28 0975-20 | 17 | |||||
| 18 | Шайба | 31 5435-20 | 18 | |||||
| 18 | Шайба | 31 5435 | 18 | |||||
| 19 | Caterpillar | 3501-22-1-05СП | 19 |
