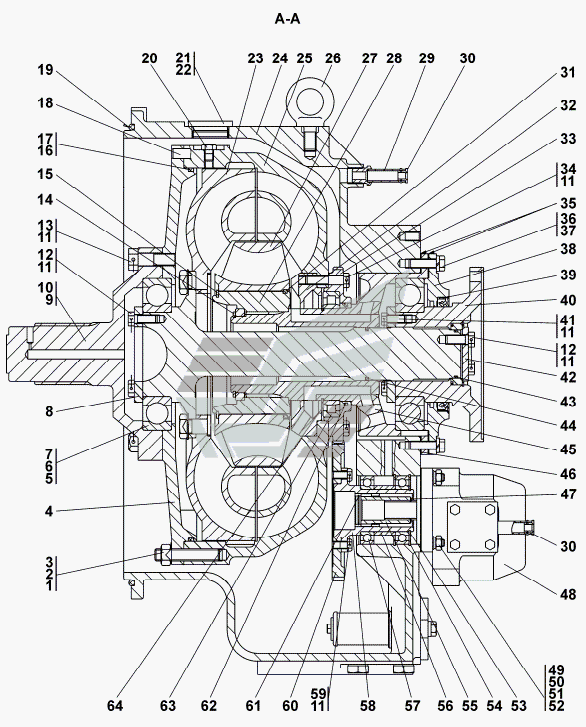

- СП Гидротрансформатор
100%
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 5250
Количество на модель
№
1
Название детали
Гайка Мх, Н ГОСТ
Заводской номер
30 5250-20
Количество на модель
№
1
Название детали
Пластина стопорная
Заводской номер
700-31-2468
Количество на модель
№
2
Название детали
Шпилька
Заводской номер
29 5535
Количество на модель
№
3
Название детали
Фланец
Заводской номер
2501-14-104СП(SP)
Количество на модель
№
4
Название детали
Подшипник QJ222М
Заводской номер
QJ222М
Количество на модель
№
5
Название детали
Подшипник Л
Заводской номер
6-176222Л
Количество на модель
№
6
Название детали
Подшипник ГОСТ 8995-75
Заводской номер
176222Л
Количество на модель
№
7
Название детали
Крышка
Заводской номер
2501-14-21
Количество на модель
№
8
Название детали
Муфта
Заводской номер
404-14-106СП(SP)
Количество на модель
№
9
Название детали
Муфта
Заводской номер
2501-14-17
Количество на модель
№
10
Название детали
Провод, - C
Заводской номер
Проволока 1,6-0-С
Количество на модель
№
11
Название детали
Болт М- х ГОСТ
Заводской номер
28 0339
Количество на модель
№
12
Название детали
Болт М- х ГОСТ
Заводской номер
28 0339-20
Количество на модель
№
12
Название детали
Болт
Заводской номер
28 5555-01
Количество на модель
№
13
Название детали
Болт
Заводской номер
28 5555-01-20
Количество на модель
№
13
Название детали
Кольцо С ГОСТ
Заводской номер
58 0760
Количество на модель
№
14
Название детали
Кольцо С155
Заводской номер
58 0855
Количество на модель
№
15
Название детали
Кольцо ГОСТ
Заводской номер
480-490-58-2-3
Количество на модель
№
16
Название детали
Кольцо
Заводской номер
40 0468-11
Количество на модель
№
17
Название детали
Штифт
Заводской номер
32 355
Количество на модель
№
18
Название детали
КОЛЬЦО
Заводской номер
40 0468-22
Количество на модель
№
19
Название детали
Пробка
Заводской номер
37 5332
Количество на модель
№
20
Название детали
Пробка
Заводской номер
700-37-2140
Количество на модель
№
21
Название детали
Пробка
Заводской номер
700-37-2140-20
Количество на модель
№
21
Название детали
Кольцо ГОСТ /ГОСТ
Заводской номер
045-050-30-2-51-1668
Количество на модель
№
22
Название детали
Колесо турбинное
Заводской номер
2501-14-102СП(SP)
Количество на модель
№
23
Название детали
Болт ЗМ- x ГОСТ
Заводской номер
28 0359-20
Количество на модель
№
24
Название детали
Болт М
Заводской номер
28 0359-02
Количество на модель
№
24
Название детали
корпус
Заводской номер
2501-14-79-20
Количество на модель
№
24
Название детали
корпус
Заводской номер
2501-14-79
Количество на модель
№
24
Название детали
Колесо насосное
Заводской номер
2501-14-56-01
Количество на модель
№
25
Название детали
Рым-болт М16.05 ГОСТ 4751-73
Заводской номер
28 0590
Количество на модель
№
26
Название детали
Рым-болт М16.029 ГОСТ 4751-73
Заводской номер
28 0590-20
Количество на модель
№
26
Название детали
Колесо реактора
Заводской номер
2501-14-86-01
Количество на модель
№
27
Название детали
Муфта
Заводской номер
2501-14-116СП(SP)
Количество на модель
№
28
Название детали
Штуцер
Заводской номер
403-16-109СП(SP)
Количество на модель
№
29
Название детали
Пробка
Заводской номер
44 0093
Количество на модель
№
30
Название детали
КОЛЬЦО
Заводской номер
2501-14-144
Количество на модель
№
31
Название детали
Коллектор
Заводской номер
2501-14-65
Количество на модель
№
32
Название детали
Шестерня
Заводской номер
2501-14-66
Количество на модель
№
33
Название детали
прокладка
Заводской номер
700-40-4875
Количество на модель
№
35
Название детали
прокладка
Заводской номер
700-40-4875-20
Количество на модель
№
35
Название детали
Болт М12-6gx40
Заводской номер
Болт М12-6gx40
Количество на модель
№
36
Название детали
Шайба ОТ
Заводской номер
Шайба 12 ОТ
Количество на модель
№
37
Название детали
Крышка
Заводской номер
2501-14-60-01
Количество на модель
№
38
Название детали
Манжета- BAFUDSLX7 (Art.- )
Заводской номер
125-150-12 BAFUDSLX7 (Art.-Nr.334229)
Количество на модель
№
39
Название детали
Фланец
Заводской номер
2501-14-122СП(SP)
Количество на модель
№
40
Название детали
Болт
Заводской номер
28 5330-20
Количество на модель
№
41
Название детали
Болт
Заводской номер
28 5330
Количество на модель
№
41
Название детали
Крышка
Заводской номер
2501-14-19
Количество на модель
№
42
Название детали
Кольцо ГОСТ /ТУ-
Заводской номер
049-055-36-2-51-1668
Количество на модель
№
43
Название детали
Кольцо уплотнительное
Заводской номер
2501-12-181-36
Количество на модель
№
44
Название детали
Ось реактора
Заводской номер
2501-14-117СП(SP)
Количество на модель
№
45
Название детали
прокладка
Заводской номер
45 0302
Количество на модель
№
46
Название детали
прокладка
Заводской номер
45 0302-20
Количество на модель
№
46
Название детали
Кольцо С ГОСТ
Заводской номер
700-58-2332
Количество на модель
№
47
Название детали
Насос НШУК- ЛТ
Заводской номер
НШ32УК-3ЛТ
Количество на модель
№
48
Название детали
Насос НШУК-Л
Заводской номер
НШ32УК-3Л
Количество на модель
№
48
Название детали
Шпилька
Заводской номер
29 5220
Количество на модель
№
49
Название детали
Орех М
Заводской номер
Гайка М10
Количество на модель
№
50
Название детали
Шайба ОТ
Заводской номер
Шайба 10 ОТ
Количество на модель
№
51
Название детали
Шайба
Заводской номер
31 0180
Количество на модель
№
52
Название детали
Шайба
Заводской номер
31 0180-20
Количество на модель
№
52
Название детали
Кольцо С
Заводской номер
58 0550
Количество на модель
№
53
Название детали
Кольцо С
Заводской номер
700-58-2278
Количество на модель
№
54
Название детали
Муфта
Заводской номер
2501-14-47
Количество на модель
№
55
Название детали
Втулка
Заводской номер
2501-14-82
Количество на модель
№
56
Название детали
Сиденье
Заводской номер
11
Количество на модель
№
57
Название детали
Фланец
Заводской номер
2501-14-80
Количество на модель
№
58
Название детали
Болт
Заводской номер
Болт
Количество на модель
№
59
Название детали
Шестерня
Заводской номер
2501-14-81
Количество на модель
№
60
Название детали
Кольцо С
Заводской номер
58 0320
Количество на модель
№
61
Название детали
Подшипник КМ
Заводской номер
1032924К1М
Количество на модель
№
63
Название детали
КОЛЬЦО
Заводской номер
58 5806
Количество на модель
№
64
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка Мх, Н ГОСТ | 30 5250 | 1 | |||||
| 1 | Гайка Мх, Н ГОСТ | 30 5250-20 | 1 | |||||
| 2 | Пластина стопорная | 700-31-2468 | 2 | |||||
| 3 | Шпилька | 29 5535 | 3 | |||||
| 4 | Фланец | 2501-14-104СП(SP) | 4 | |||||
| 5 | Подшипник QJ222М | QJ222М | 5 | |||||
| 6 | Подшипник Л | 6-176222Л | 6 | |||||
| 7 | Подшипник ГОСТ 8995-75 | 176222Л | 7 | |||||
| 8 | Крышка | 2501-14-21 | 8 | |||||
| 9 | Муфта | 404-14-106СП(SP) | 9 | |||||
| 10 | Муфта | 2501-14-17 | 10 | |||||
| 11 | Провод, - C | Проволока 1,6-0-С | 11 | |||||
| 12 | Болт М- х ГОСТ | 28 0339 | 12 | |||||
| 12 | Болт М- х ГОСТ | 28 0339-20 | 12 | |||||
| 13 | Болт | 28 5555-01 | 13 | |||||
| 13 | Болт | 28 5555-01-20 | 13 | |||||
| 14 | Кольцо С ГОСТ | 58 0760 | 14 | |||||
| 15 | Кольцо С155 | 58 0855 | 15 | |||||
| 16 | Кольцо ГОСТ | 480-490-58-2-3 | 16 | |||||
| 17 | Кольцо | 40 0468-11 | 17 | |||||
| 18 | Штифт | 32 355 | 18 | |||||
| 19 | КОЛЬЦО | 40 0468-22 | 19 | |||||
| 20 | Пробка | 37 5332 | 20 | |||||
| 21 | Пробка | 700-37-2140 | 21 | |||||
| 21 | Пробка | 700-37-2140-20 | 21 | |||||
| 22 | Кольцо ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 22 | |||||
| 23 | Колесо турбинное | 2501-14-102СП(SP) | 23 | |||||
| 24 | Болт ЗМ- x ГОСТ | 28 0359-20 | 24 | |||||
| 24 | Болт М | 28 0359-02 | 24 | |||||
| 24 | корпус | 2501-14-79-20 | 24 | |||||
| 24 | корпус | 2501-14-79 | 24 | |||||
| 25 | Колесо насосное | 2501-14-56-01 | 25 | |||||
| 26 | Рым-болт М16.05 ГОСТ 4751-73 | 28 0590 | 26 | |||||
| 26 | Рым-болт М16.029 ГОСТ 4751-73 | 28 0590-20 | 26 | |||||
| 27 | Колесо реактора | 2501-14-86-01 | 27 | |||||
| 28 | Муфта | 2501-14-116СП(SP) | 28 | |||||
| 29 | Штуцер | 403-16-109СП(SP) | 29 | |||||
| 30 | Пробка | 44 0093 | 30 | |||||
| 31 | КОЛЬЦО | 2501-14-144 | 31 | |||||
| 32 | Коллектор | 2501-14-65 | 32 | |||||
| 33 | Шестерня | 2501-14-66 | 33 | |||||
| 35 | прокладка | 700-40-4875 | 35 | |||||
| 35 | прокладка | 700-40-4875-20 | 35 | |||||
| 36 | Болт М12-6gx40 | Болт М12-6gx40 | 36 | |||||
| 37 | Шайба ОТ | Шайба 12 ОТ | 37 | |||||
| 38 | Крышка | 2501-14-60-01 | 38 | |||||
| 39 | Манжета- BAFUDSLX7 (Art.- ) | 125-150-12 BAFUDSLX7 (Art.-Nr.334229) | 39 | |||||
| 40 | Фланец | 2501-14-122СП(SP) | 40 | |||||
| 41 | Болт | 28 5330-20 | 41 | |||||
| 41 | Болт | 28 5330 | 41 | |||||
| 42 | Крышка | 2501-14-19 | 42 | |||||
| 43 | Кольцо ГОСТ /ТУ- | 049-055-36-2-51-1668 | 43 | |||||
| 44 | Кольцо уплотнительное | 2501-12-181-36 | 44 | |||||
| 45 | Ось реактора | 2501-14-117СП(SP) | 45 | |||||
| 46 | прокладка | 45 0302 | 46 | |||||
| 46 | прокладка | 45 0302-20 | 46 | |||||
| 47 | Кольцо С ГОСТ | 700-58-2332 | 47 | |||||
| 48 | Насос НШУК- ЛТ | НШ32УК-3ЛТ | 48 | |||||
| 48 | Насос НШУК-Л | НШ32УК-3Л | 48 | |||||
| 49 | Шпилька | 29 5220 | 49 | |||||
| 50 | Орех М | Гайка М10 | 50 | |||||
| 51 | Шайба ОТ | Шайба 10 ОТ | 51 | |||||
| 52 | Шайба | 31 0180 | 52 | |||||
| 52 | Шайба | 31 0180-20 | 52 | |||||
| 53 | Кольцо С | 58 0550 | 53 | |||||
| 54 | Кольцо С | 700-58-2278 | 54 | |||||
| 55 | Муфта | 2501-14-47 | 55 | |||||
| 56 | Втулка | 2501-14-82 | 56 | |||||
| 57 | Сиденье | 11 | 57 | |||||
| 58 | Фланец | 2501-14-80 | 58 | |||||
| 59 | Болт | Болт | 59 | |||||
| 60 | Шестерня | 2501-14-81 | 60 | |||||
| 61 | Кольцо С | 58 0320 | 61 | |||||
| 63 | Подшипник КМ | 1032924К1М | 63 | |||||
| 64 | КОЛЬЦО | 58 5806 | 64 |
