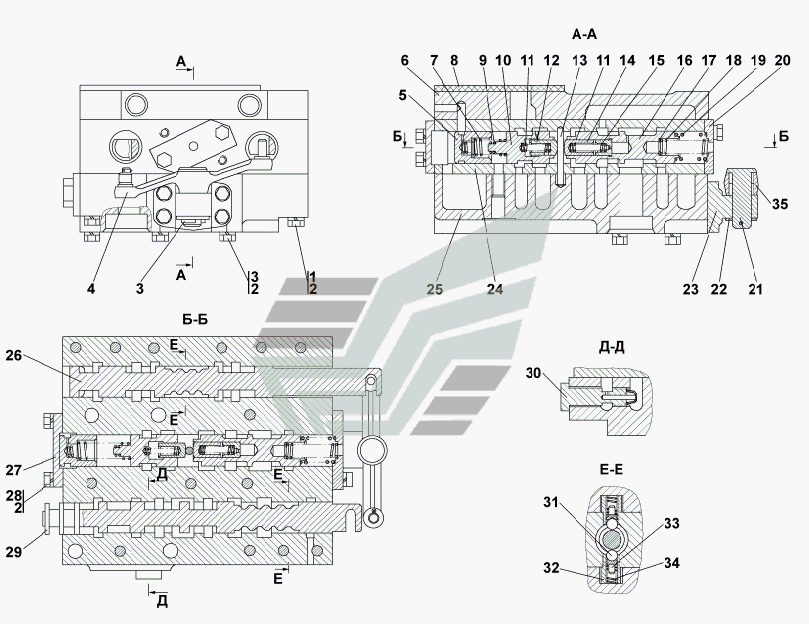

2501-15-20СП Блок управления
100%
Название детали
Блок управления
Заводской номер
2501-15-20СП(SP)
Количество на модель
№
Название детали
Болт
Заводской номер
28 5200
Количество на модель
№
1
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
2
Название детали
Болт
Заводской номер
28 5210
Количество на модель
№
3
Название детали
Рычаг
Заводской номер
2501-15-131СП(SP)
Количество на модель
№
4
Название детали
Поршень
Заводской номер
2501-15-170
Количество на модель
№
5
Название детали
Тарелка
Заводской номер
2501-15-133
Количество на модель
№
6
Название детали
Пружина
Заводской номер
2501-15-162-01
Количество на модель
№
7
Название детали
Заглушка
Заводской номер
2501-15-150
Количество на модель
№
8
Название детали
Пружина
Заводской номер
38 5159-01
Количество на модель
№
9
Название детали
Золотник
Заводской номер
2501-15-186
Количество на модель
№
10
Название детали
Пружина
Заводской номер
38 5048-01
Количество на модель
№
11
Название детали
Поршень
Заводской номер
2501-15-187
Количество на модель
№
12
Название детали
Стопор
Заводской номер
2501-15-37
Количество на модель
№
13
Название детали
Поршень
Заводской номер
2501-15-136
Количество на модель
№
14
Название детали
Клапан
Заводской номер
2501-15-29
Количество на модель
№
15
Название детали
Золотник
Заводской номер
2501-15-178
Количество на модель
№
16
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0110
Количество на модель
№
17
Название детали
Пружина
Заводской номер
38 5278-01
Количество на модель
№
18
Название детали
Пружина
Заводской номер
38 5325-01
Количество на модель
№
19
Название детали
Планка
Заводской номер
2501-15-179
Количество на модель
№
20
Название детали
Вот
Заводской номер
2501-15-223
Количество на модель
№
21
Название детали
Шайба х, ГОСТ
Заводской номер
31 0280
Количество на модель
№
22
Название детали
Кронштейн
Заводской номер
2501-15-222
Количество на модель
№
23
Название детали
корпус
Заводской номер
2501-15-132
Количество на модель
№
24
Название детали
Тарелка
Заводской номер
2501-15-131
Количество на модель
№
25
Название детали
Золотник
Заводской номер
2501-15-140
Количество на модель
№
26
Название детали
Крышка
Заводской номер
2501-15-169
Количество на модель
№
27
Название детали
Болт М8-6gx25
Заводской номер
Болт М8-6gx25
Количество на модель
№
28
Название детали
Золотник
Заводской номер
2501-15-141
Количество на модель
№
29
Название детали
Дроссель
Заводской номер
2501-15-130СП(SP)
Количество на модель
№
30
Название детали
Бал Б-.
Заводской номер
Шарик Б-10-100
Количество на модель
№
31
Название детали
Корпус фиксатора
Заводской номер
2501-15-44
Количество на модель
№
32
Название детали
Опора пружины
Заводской номер
2501-15-168
Количество на модель
№
33
Название детали
Пружина
Заводской номер
38 5092-01
Количество на модель
№
34
Название детали
Подшипник
Заводской номер
941/15
Количество на модель
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок управления | 2501-15-20СП(SP) | |||||||
| 1 | Болт | 28 5200 | 1 | |||||
| 2 | Шайба 8Т | Шайба 8Т | 2 | |||||
| 3 | Болт | 28 5210 | 3 | |||||
| 4 | Рычаг | 2501-15-131СП(SP) | 4 | |||||
| 5 | Поршень | 2501-15-170 | 5 | |||||
| 6 | Тарелка | 2501-15-133 | 6 | |||||
| 7 | Пружина | 2501-15-162-01 | 7 | |||||
| 8 | Заглушка | 2501-15-150 | 8 | |||||
| 9 | Пружина | 38 5159-01 | 9 | |||||
| 10 | Золотник | 2501-15-186 | 10 | |||||
| 11 | Пружина | 38 5048-01 | 11 | |||||
| 12 | Поршень | 2501-15-187 | 12 | |||||
| 13 | Стопор | 2501-15-37 | 13 | |||||
| 14 | Поршень | 2501-15-136 | 14 | |||||
| 15 | Клапан | 2501-15-29 | 15 | |||||
| 16 | Золотник | 2501-15-178 | 16 | |||||
| 17 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 31 0110 | 17 | |||||
| 18 | Пружина | 38 5278-01 | 18 | |||||
| 19 | Пружина | 38 5325-01 | 19 | |||||
| 20 | Планка | 2501-15-179 | 20 | |||||
| 21 | Вот | 2501-15-223 | 21 | |||||
| 22 | Шайба х, ГОСТ | 31 0280 | 22 | |||||
| 23 | Кронштейн | 2501-15-222 | 23 | |||||
| 24 | корпус | 2501-15-132 | 24 | |||||
| 25 | Тарелка | 2501-15-131 | 25 | |||||
| 26 | Золотник | 2501-15-140 | 26 | |||||
| 27 | Крышка | 2501-15-169 | 27 | |||||
| 28 | Болт М8-6gx25 | Болт М8-6gx25 | 28 | |||||
| 29 | Золотник | 2501-15-141 | 29 | |||||
| 30 | Дроссель | 2501-15-130СП(SP) | 30 | |||||
| 31 | Бал Б-. | Шарик Б-10-100 | 31 | |||||
| 32 | Корпус фиксатора | 2501-15-44 | 32 | |||||
| 33 | Опора пружины | 2501-15-168 | 33 | |||||
| 34 | Пружина | 38 5092-01 | 34 | |||||
| 35 | Подшипник | 941/15 | 35 |
