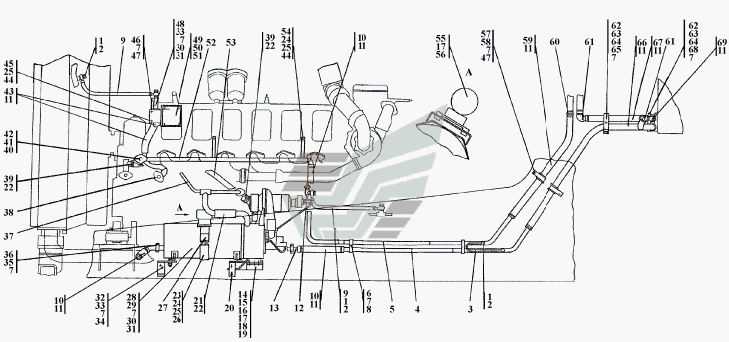

313502-43-3СП Установка системы подогрева
100%
Название детали
Установка системы подогрева
Заводской номер
313502-43-3СП(SP)
Количество на модель
№
Название детали
Прокладка
Заводской номер
46-43-313
Количество на модель
№
1
Название детали
Зажимной болт
Заводской номер
700-41 -2622
Количество на модель
№
2
Название детали
Трубопровод
Заводской номер
313502-43-65СП(SP)
Количество на модель
№
3
Название детали
Трубопровод
Заводской номер
313502-43-61СП(SP)
Количество на модель
№
4
Название детали
Трубопровод
Заводской номер
313502-43-62СП(SP)
Количество на модель
№
5
Название детали
Прижим
Заводской номер
2502-43-106
Количество на модель
№
6
Название детали
Шайба 12.ОТ
Заводской номер
Шайба 12.ОТ
Количество на модель
№
7
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx55
Количество на модель
№
8
Название детали
Рукав
Заводской номер
403-43-461СП
Количество на модель
№
9
Название детали
Рукав
Заводской номер
46 0901-09
Количество на модель
№
10
Название детали
Хомут- У-
Заводской номер
Хомут 1040-У-02
Количество на модель
№
11
Название детали
Кран
Заводской номер
403-43-114СП
Количество на модель
№
12
Название детали
Трубопровод
Заводской номер
313502-43-66СП(SP)
Количество на модель
№
13
Название детали
Газовод
Заводской номер
2502-43-91СП(SP)
Количество на модель
№
14
Название детали
Шпилька М6 (Зп/6g)х 6 ГОСТ 22034-76
Заводской номер
29 0020
Количество на модель
№
15
Название детали
Шайба 6.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0110
Количество на модель
№
16
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
№
17
Название детали
Орех М
Заводской номер
Гайка М6
Количество на модель
№
18
Название детали
прокладка
Заводской номер
2502-43-118
Количество на модель
№
19
Название детали
Опора
Заводской номер
3502-43-209СП(SP)
Количество на модель
№
20
Название детали
Рукав
Заводской номер
46 1201-18
Количество на модель
№
21
Название детали
Хомут 1055-У-02
Заводской номер
Хомут 1055-У-02
Количество на модель
№
22
Название детали
Скоба
Заводской номер
3502-43-318-01
Количество на модель
№
23
Название детали
Шайба 8 ГОСТ 11371-78
Заводской номер
31 0150
Количество на модель
№
24
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
№
25
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
№
26
Название детали
Скоба
Заводской номер
3502-43-210СП(SP)
Количество на модель
№
27
Название детали
Подогреватель ПЖДИ-
Заводской номер
ПЖД600И-1015006-01
Количество на модель
№
28
Название детали
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводской номер
31 0210
Количество на модель
№
29
Название детали
Гайка М12x1,25
Заводской номер
Гайка М12x1,25
Количество на модель
№
30
Название детали
Болт M12x1,
Заводской номер
Болт М12x1,25-6gx25
Количество на модель
№
31
Название детали
Опора
Заводской номер
3502-43-208-01СП(SP)
Количество на модель
№
32
Название детали
Шайба ГОСТ
Заводской номер
31 0230
Количество на модель
№
33
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0348
Количество на модель
№
34
Название детали
Болт М12x1,25-6gx40
Заводской номер
Болт М12x1,25-6gx40
Количество на модель
№
35
Название детали
Прижим
Заводской номер
2502-43-79
Количество на модель
№
36
Название детали
Трубопровод
Заводской номер
2502-43-77СП(SP)
Количество на модель
№
37
Название детали
Трубопровод
Заводской номер
313502-43-64СП(SP)
Количество на модель
№
38
Название детали
Рукав
Заводской номер
46 1201-05
Количество на модель
№
39
Название детали
Шайба 10.ОТ
Заводской номер
Шайба 10.ОТ
Количество на модель
№
40
Название детали
Болт М10x1,25-6gx25
Заводской номер
Болт М10x1,25-6gx25
Количество на модель
№
41
Название детали
прокладка
Заводской номер
403-60-209
Количество на модель
№
42
Название детали
Рукав
Заводской номер
46 0901-13
Количество на модель
№
43
Название детали
Болт М8-6gx16
Заводской номер
Болт М8-6gx16
Количество на модель
№
44
Название детали
Корпус
Заводской номер
312505-43-17-01СП -20(SP)
Количество на модель
№
45
Название детали
Пластина
Заводской номер
2501-43-357
Количество на модель
№
46
Название детали
Болт М12х1,25-6gх20 ГОСТ 7795-70
Заводской номер
28 0320
Количество на модель
№
47
Название детали
Трубопровод
Заводской номер
2502-43-82СП(SP)
Количество на модель
№
48
Название детали
Щиток управления подогревателя
Заводской номер
ПЖД600-1015410
Количество на модель
№
49
Название детали
Шайба 5
Заводской номер
Шайба 5
Количество на модель
№
50
Название детали
Винт ВМ
Заводской номер
Винт ВМ5-6gx16
Количество на модель
№
51
Название детали
Трубопровод
Заводской номер
313502-43-63СП(SP)
Количество на модель
№
52
Название детали
Трубопровод
Заводской номер
2502-43-83СП(SP)
Количество на модель
№
53
Название детали
Тарелка
Заводской номер
2502-43-103
Количество на модель
№
54
Название детали
Коммутатор транзисторный ТКА-
Заводской номер
ТК107А-3734000
Количество на модель
№
55
Название детали
Болт М6-6gx16
Заводской номер
Болт М6-6gx16
Количество на модель
№
56
Название детали
Хомутик
Заводской номер
700-41-3267
Количество на модель
№
57
Название детали
Втулка
Заводской номер
40 0354-03
Количество на модель
№
58
Название детали
Рукав
Заводской номер
46 0901-16
Количество на модель
№
59
Название детали
Переходник
Заводской номер
313502-43-77
Количество на модель
№
60
Название детали
Переходник
Заводской номер
2502-43-90СП(SP)
Количество на модель
№
61
Название детали
Прижим
Заводской номер
2502-43-107
Количество на модель
№
62
Название детали
Втулка
Заводской номер
2502-43-108
Количество на модель
№
63
Название детали
Прокладка
Заводской номер
700-40-6684-03
Количество на модель
№
64
Название детали
Болт М12-6gx60
Заводской номер
Болт М12-6gx60
Количество на модель
№
65
Название детали
Рукав
Заводской номер
46 0901-25
Количество на модель
№
66
Название детали
Рукав
Заводской номер
46 0901-22
Количество на модель
№
67
Название детали
Болт Мх- х ГОСТ
Заводской номер
28 0365
Количество на модель
№
68
Название детали
Рукав
Заводской номер
46 0901-01
Количество на модель
№
69
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка системы подогрева | 313502-43-3СП(SP) | |||||||
| 1 | Прокладка | 46-43-313 | 1 | |||||
| 2 | Зажимной болт | 700-41 -2622 | 2 | |||||
| 3 | Трубопровод | 313502-43-65СП(SP) | 3 | |||||
| 4 | Трубопровод | 313502-43-61СП(SP) | 4 | |||||
| 5 | Трубопровод | 313502-43-62СП(SP) | 5 | |||||
| 6 | Прижим | 2502-43-106 | 6 | |||||
| 7 | Шайба 12.ОТ | Шайба 12.ОТ | 7 | |||||
| 8 | Болт M12x1, | Болт М12x1,25-6gx55 | 8 | |||||
| 9 | Рукав | 403-43-461СП | 9 | |||||
| 10 | Рукав | 46 0901-09 | 10 | |||||
| 11 | Хомут- У- | Хомут 1040-У-02 | 11 | |||||
| 12 | Кран | 403-43-114СП | 12 | |||||
| 13 | Трубопровод | 313502-43-66СП(SP) | 13 | |||||
| 14 | Газовод | 2502-43-91СП(SP) | 14 | |||||
| 15 | Шпилька М6 (Зп/6g)х 6 ГОСТ 22034-76 | 29 0020 | 15 | |||||
| 16 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | 31 0110 | 16 | |||||
| 17 | Шайба 6Т | Шайба 6Т | 17 | |||||
| 18 | Орех М | Гайка М6 | 18 | |||||
| 19 | прокладка | 2502-43-118 | 19 | |||||
| 20 | Опора | 3502-43-209СП(SP) | 20 | |||||
| 21 | Рукав | 46 1201-18 | 21 | |||||
| 22 | Хомут 1055-У-02 | Хомут 1055-У-02 | 22 | |||||
| 23 | Скоба | 3502-43-318-01 | 23 | |||||
| 24 | Шайба 8 ГОСТ 11371-78 | 31 0150 | 24 | |||||
| 25 | Шайба 8Т | Шайба 8Т | 25 | |||||
| 26 | Гайка М8 | Гайка М8 | 26 | |||||
| 27 | Скоба | 3502-43-210СП(SP) | 27 | |||||
| 28 | Подогреватель ПЖДИ- | ПЖД600И-1015006-01 | 28 | |||||
| 29 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 29 | |||||
| 30 | Гайка М12x1,25 | Гайка М12x1,25 | 30 | |||||
| 31 | Болт M12x1, | Болт М12x1,25-6gx25 | 31 | |||||
| 32 | Опора | 3502-43-208-01СП(SP) | 32 | |||||
| 33 | Шайба ГОСТ | 31 0230 | 33 | |||||
| 34 | Болт Мх- х ГОСТ | 28 0348 | 34 | |||||
| 35 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | 35 | |||||
| 36 | Прижим | 2502-43-79 | 36 | |||||
| 37 | Трубопровод | 2502-43-77СП(SP) | 37 | |||||
| 38 | Трубопровод | 313502-43-64СП(SP) | 38 | |||||
| 39 | Рукав | 46 1201-05 | 39 | |||||
| 40 | Шайба 10.ОТ | Шайба 10.ОТ | 40 | |||||
| 41 | Болт М10x1,25-6gx25 | Болт М10x1,25-6gx25 | 41 | |||||
| 42 | прокладка | 403-60-209 | 42 | |||||
| 43 | Рукав | 46 0901-13 | 43 | |||||
| 44 | Болт М8-6gx16 | Болт М8-6gx16 | 44 | |||||
| 45 | Корпус | 312505-43-17-01СП -20(SP) | 45 | |||||
| 46 | Пластина | 2501-43-357 | 46 | |||||
| 47 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | 28 0320 | 47 | |||||
| 48 | Трубопровод | 2502-43-82СП(SP) | 48 | |||||
| 49 | Щиток управления подогревателя | ПЖД600-1015410 | 49 | |||||
| 50 | Шайба 5 | Шайба 5 | 50 | |||||
| 51 | Винт ВМ | Винт ВМ5-6gx16 | 51 | |||||
| 52 | Трубопровод | 313502-43-63СП(SP) | 52 | |||||
| 53 | Трубопровод | 2502-43-83СП(SP) | 53 | |||||
| 54 | Тарелка | 2502-43-103 | 54 | |||||
| 55 | Коммутатор транзисторный ТКА- | ТК107А-3734000 | 55 | |||||
| 56 | Болт М6-6gx16 | Болт М6-6gx16 | 56 | |||||
| 57 | Хомутик | 700-41-3267 | 57 | |||||
| 58 | Втулка | 40 0354-03 | 58 | |||||
| 59 | Рукав | 46 0901-16 | 59 | |||||
| 60 | Переходник | 313502-43-77 | 60 | |||||
| 61 | Переходник | 2502-43-90СП(SP) | 61 | |||||
| 62 | Прижим | 2502-43-107 | 62 | |||||
| 63 | Втулка | 2502-43-108 | 63 | |||||
| 64 | Прокладка | 700-40-6684-03 | 64 | |||||
| 65 | Болт М12-6gx60 | Болт М12-6gx60 | 65 | |||||
| 66 | Рукав | 46 0901-25 | 66 | |||||
| 67 | Рукав | 46 0901-22 | 67 | |||||
| 68 | Болт Мх- х ГОСТ | 28 0365 | 68 | |||||
| 69 | Рукав | 46 0901-01 | 69 |
